Спосіб проведення випробувань цегли на міцність

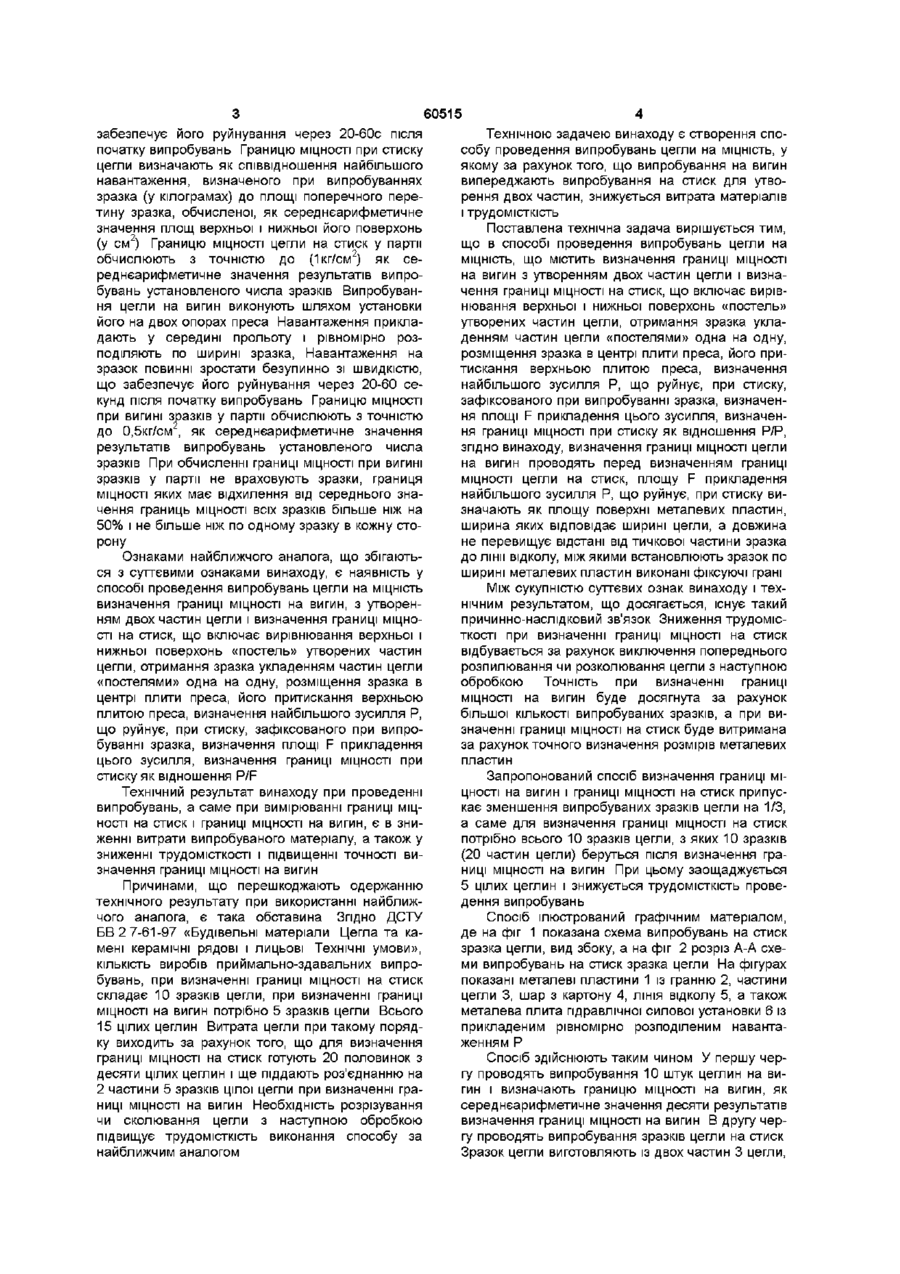

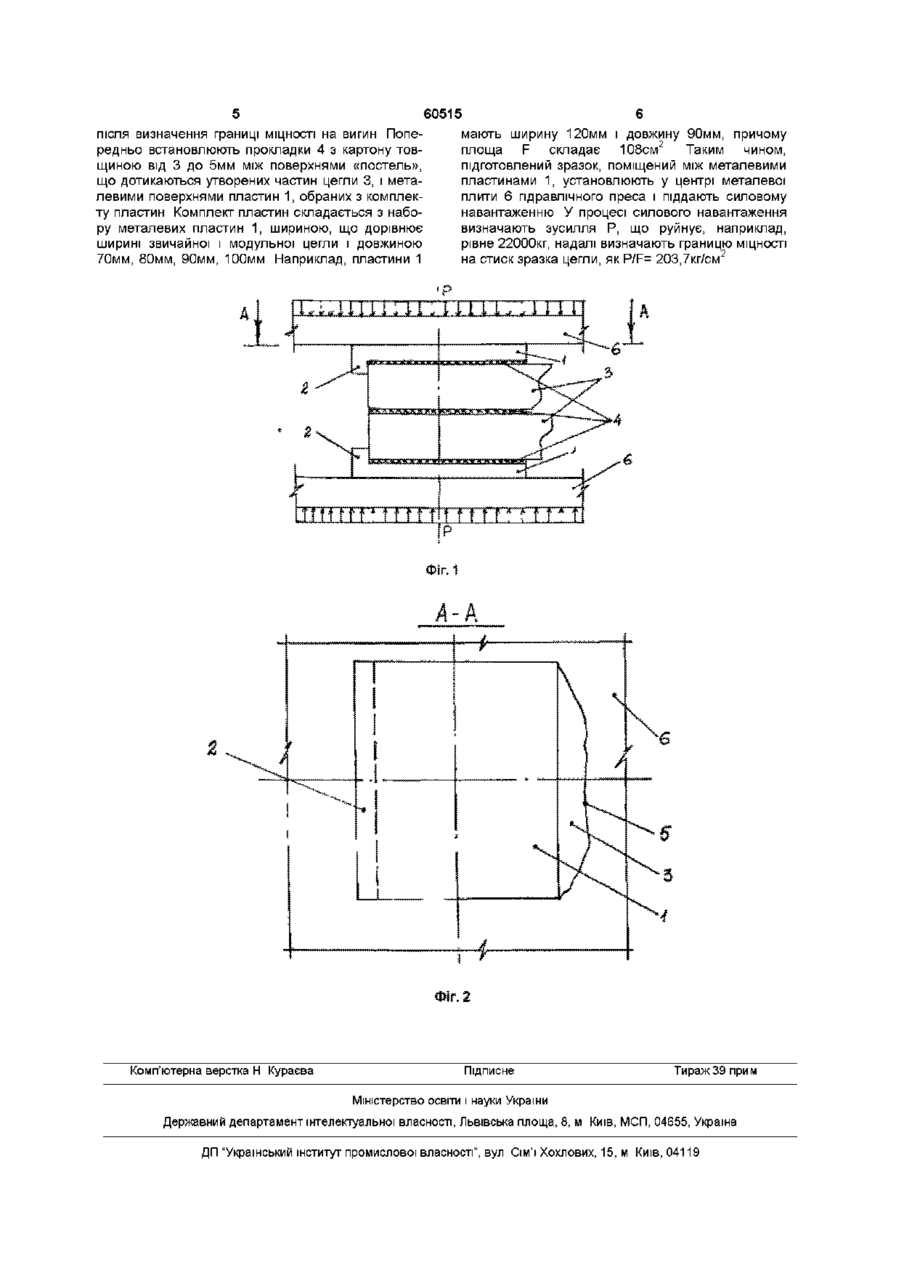

Спосіб проведення випробувань цегли на МІЦНІСТЬ, що полягає у визначенні границі МІЦНОСТІ на вигин з утворенням двох частин цегли і визначенні границі МІЦНОСТІ на стиск, що включає вирівнювання верхньої і нижньої поверхонь «постель» утворених частин цегли, отримання зразка укладенням частин цегли «постелями» одна на одну, розміщення зразка у центрі плити преса, Винахід стосується способів виміру механічної напруги за допомогою гідравлічних і пневматичних засобів Відомим Є обраний найближчим аналогом спосіб проведення випробувань цегли на МІЦНІСТЬ, який містить визначення границь МІЦНОСТІ цегли на стиск і на вигин (ГОСТ 8462-85 «Матеріали СТІНОВІ Методи визначення границь МІЦНОСТІ при стиску і вигині») Границю МІЦНОСТІ на стиск цегли визначають на зразках, що складаються з двох цілих цеглин чи із двох його половинок Цеглу поділяють на половинки розпилюванням або розколюванням Допускається визначати границі МІЦНОСТІ на стиск із двох частин цегли, отриманих після випробування його на вигин Цеглини чи опорні поверхні їх половинок, що були попередньо вирівнені, укладають «постелями» одну на одну Половинки цегли розміщають поверхнями розділу в протилежні сторони При ПІДГОТОВЦІ зразків вирівнюванню підлягають поверхні, які у конструкції розташовуються перпендикулярно напрямку стискаючого навантаження Зразки з керамічної цегли пластичного формування виготовляють, з'єднуючи частини зразка і вирівнюючи їхні опорні поверхні цементним розчином Зразки із силікатної і керамічної цегли напівсухого пресування випробують насухо, не вирівнюючи їх поверхонь цементним розчином Допускається при визначенні границь МІЦНОСТІ при стиску керамічної цегли пла його притискання верхньою плитою преса, визначення найбільшого руйнівного зусилля Р при стиску, зафіксованого при випробуванні зразка, визначення площі F прикладення цього зусилля, визначення границі МІЦНОСТІ при стиску як відношення P/F, який відрізняється тим, що визначення границі МІЦНОСТІ цегли на вигин проводять перед визначенням границі МІЦНОСТІ цегли на стиск, площу F прикладення найбільшого руйнівного зусилля Р на стиск визначають як площу поверхні металевих пластин, ширина яких відповідає ширині цегли, а довжина не перевищує відстані від тичкової частини зразка до лінії відколу, між якими встановлюють зразок, по ширині металевих пластин виконані фіксуючі грані стичного пресування виготовляти зразки, вирівнюючи їх опорні поверхні шліфуванням, гіпсовим розчином або застосовуючи прокладки з технічної повсті, гумовотканинних пластин, картону й інших матеріалів Зразки, виготовлені з застосуванням гіпсового розчину, випробують не раніше чим через 2 години після початку схоплювання Товщина шару розчину повинна бути не більше 5мм, водоппсове відношення 0,32-0,35 Границю МІЦНОСТІ при вигині керамічної і силікатної цегли визначають на ЦІЛІЙ цеглі У місцях спирання і прикладання навантаження поверхню цегли пластичного формування вирівнюють цементним чи гіпсовим розчином, шліфуванням або застосовують прокладки з картону Цеглу з некрізними порожнинами встановлюють на опорах так, щоб порожнини розташовувалися в розтягнутій зоні зразка Силікатну і керамічну цеглу напівсухого пресування випробують на вигин без застосування розчинів і прокладок Зразки вимірюють з погрішністю до 1 мм Кожний ЛІНІЙНИЙ розмір зразка обчислюють, як середнєарифметичне значення результатів вимірів двох середніх ЛІНІЙ протилежних поверхонь зразка На бічні поверхні зразка наносять вертикальні осьові лінії Зразок встановлюють у центрі плити преса, суміщуючи геометричні осі зразка і плити, і притискають верхньою плитою преса Навантаження на зразок повинні зростати безупинно і рівномірно зі швидкістю, що ю ю о (О 60515 забезпечує його руйнування через 20-60с після початку випробувань Границю МІЦНОСТІ при стиску цегли визначають як співвідношення найбільшого навантаження, визначеного при випробуваннях зразка (у кілограмах) до площі поперечного перетину зразка, обчисленої, як середнєарифметичне значення площ верхньої і нижньої його поверхонь 2 (у см ) Границю МІЦНОСТІ цегли на стиск у партії 2 обчислюють з точністю до (1 кг/см ) як середнєарифметичне значення результатів випробувань установленого числа зразків Випробування цегли на вигин виконують шляхом установки його на двох опорах преса Навантаження прикладають у середині прольоту і рівномірно розподіляють по ширині зразка, Навантаження на зразок повинні зростати безупинно зі швидкістю, що забезпечує його руйнування через 20-60 секунд після початку випробувань Границю МІЦНОСТІ при вигині зразків у партії обчислюють з точністю до 0,5кг/см , як середнєарифметичне значення результатів випробувань установленого числа зразків При обчисленні границі МІЦНОСТІ при вигині зразків у партії не враховують зразки, границя МІЦНОСТІ яких має відхилення від середнього значення границь МІЦНОСТІ всіх зразків більше ніж на 50% і не більше ніж по одному зразку в кожну сторону Ознаками найближчого аналога, що збігаються з суттєвими ознаками винаходу, є наявність у способі проведення випробувань цегли на МІЦНІСТЬ визначення границі МІЦНОСТІ на вигин, з утворенням двох частин цегли і визначення границі МІЦНОСТІ на стиск, що включає вирівнювання верхньої і нижньої поверхонь «постель» утворених частин цегли, отримання зразка укладенням частин цегли «постелями» одна на одну, розміщення зразка в центрі плити преса, його притискання верхньою плитою преса, визначення найбільшого зусилля Р, що руйнує, при стиску, зафіксованого при випробуванні зразка, визначення площі F прикладення цього зусилля, визначення границі МІЦНОСТІ при стиску як відношення P/F Технічний результат винаходу при проведенні випробувань, а саме при вимірюванні границі МІЦНОСТІ на стиск і границі МІЦНОСТІ на вигин, є в зниженні витрати випробуваного матеріалу, а також у зниженні трудомісткості і підвищенні точності визначення границі МІЦНОСТІ на вигин Причинами, що перешкоджають одержанню технічного результату при використанні найближчого аналога, є така обставина Згідно ДСТУ БВ 2 7-61-97 «Будівельні матеріали Цегла та камені керамічні рядові і лицьові Технічні умови», КІЛЬКІСТЬ виробів приймально-здавальних випробувань, при визначенні границі МІЦНОСТІ на стиск складає 10 зразків цегли, при визначенні границі МІЦНОСТІ на вигин потрібно 5 зразків цегли Всього 15 цілих цеглин Витрата цегли при такому порядку виходить за рахунок того, що для визначення границі МІЦНОСТІ на стиск готують 20 половинок з десяти цілих цеглин і ще піддають роз'єднанню на 2 частини 5 зразків цілої цегли при визначенні границі МІЦНОСТІ на вигин Необхідність розрізування чи сколювання цегли з наступною обробкою підвищує трудомісткість виконання способу за найближчим аналогом Технічною задачею винаходу є створення способу проведення випробувань цегли на МІЦНІСТЬ, у якому за рахунок того, що випробування на вигин випереджають випробування на стиск для утворення двох частин, знижується витрата матеріалів і трудомісткість Поставлена технічна задача вирішується тим, що в способі проведення випробувань цегли на МІЦНІСТЬ, що містить визначення границі МІЦНОСТІ на вигин з утворенням двох частин цегли і визначення границі МІЦНОСТІ на стиск, що включає вирівнювання верхньої і нижньої поверхонь «постель» утворених частин цегли, отримання зразка укладенням частин цегли «постелями» одна на одну, розміщення зразка в центрі плити преса, його притискання верхньою плитою преса, визначення найбільшого зусилля Р, що руйнує, при стиску, зафіксованого при випробуванні зразка, визначення площі F прикладення цього зусилля, визначення границі МІЦНОСТІ при стиску як відношення Р/Р, згідно винаходу, визначення границі МІЦНОСТІ цегли на вигин проводять перед визначенням границі МІЦНОСТІ цегли на стиск, площу F прикладення найбільшого зусилля Р, що руйнує, при стиску визначають як площу поверхні металевих пластин, ширина яких відповідає ширині цегли, а довжина не перевищує відстані від тичкової частини зразка до лінії відколу, між якими встановлюють зразок по ширині металевих пластин виконані фіксуючі грані Між сукупністю суттєвих ознак винаходу і технічним результатом, що досягається, існує такий причинно-наслідковий зв'язок Зниження трудомісткості при визначенні границі МІЦНОСТІ на стиск відбувається за рахунок виключення попереднього розпилювання чи розколювання цегли з наступною обробкою Точність при визначенні границі МІЦНОСТІ на вигин буде досягнута за рахунок більшої КІЛЬКОСТІ випробуваних зразків, а при визначенні границі МІЦНОСТІ на стиск буде витримана за рахунок точного визначення розмірів металевих пластин Запропонований спосіб визначення границі МІЦНОСТІ на вигин і границі МІЦНОСТІ на стиск припускає зменшення випробуваних зразків цегли на 1/3, а саме для визначення границі МІЦНОСТІ на стиск потрібно всього 10 зразків цегли, з яких 10 зразків (20 частин цегли) беруться після визначення границі МІЦНОСТІ на вигин При цьому заощаджується 5 цілих цеглин і знижується трудомісткість проведення випробувань Спосіб ілюстрований графічним матеріалом, де на фіг 1 показана схема випробувань на стиск зразка цегли, вид збоку, а на фіг 2 розріз А-А схеми випробувань на стиск зразка цегли На фігурах показані металеві пластини 1 із гранню 2, частини цегли 3, шар з картону 4, ЛІНІЯ відколу 5, а також металева плита гідравлічної силової установки 6 із прикладеним рівномірно розподіленим навантаженням Р Спосіб здійснюють таким чином У першу чергу проводять випробування 10 штук цеглин на вигин і визначають границю МІЦНОСТІ на вигин, як середнєарифметичне значення десяти результатів визначення границі МІЦНОСТІ на вигин В другу чергу проводять випробування зразків цегли на стиск Зразок цегли виготовляють із двох частин 3 цегли, 60515 після визначення границі МІЦНОСТІ на вигин Попередньо встановлюють прокладки 4 з картону товщиною від 3 до 5мм між поверхнями «постель», що дотикаються утворених частин цегли 3, і металевими поверхнями пластин 1, обраних з комплекту пластин Комплект пластин складається з набору металевих пластин 1, шириною, що дорівнює ширині звичайної і модульної цегли і довжиною 70мм, 80мм, 90мм, 100мм Наприклад, пластини 1 мають ширину 120мм і довжину 90мм, причому площа F складає 108см 2 Таким чином, підготовлений зразок, поміщений між металевими пластинами 1, установлюють у центрі металевої плити 6 гідравлічного преса і піддають силовому навантаженню У процесі силового навантаження визначають зусилля Р, що руйнує, наприклад, рівне 22000кг, надалі визначають границю МІЦНОСТІ на стиск зразка цегли, як P/F= 203,7кг/см 2 ІГ.І Комп'ютерна верстка Н Кураєва Підписне Тираж39 прим Міністерство освіти і науки України Державний департамент інтелектуальної власності, Львівська площа, 8, м Київ, МСП, 04655, Україна ДП "Український інститут промислової власності", вул Сім'ї Хохлових, 15, м Київ, 04119
