Грейферне обладнання екскаватора

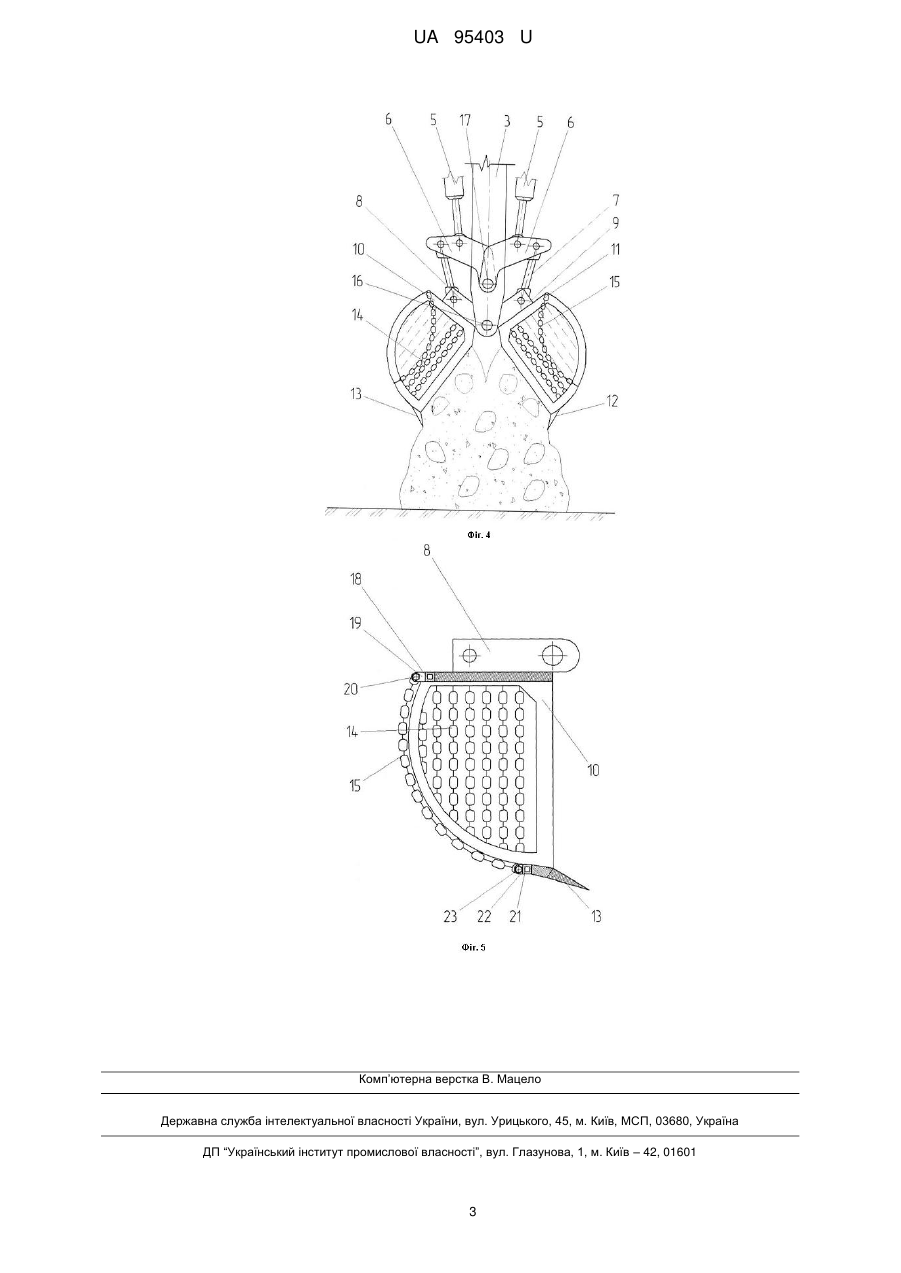

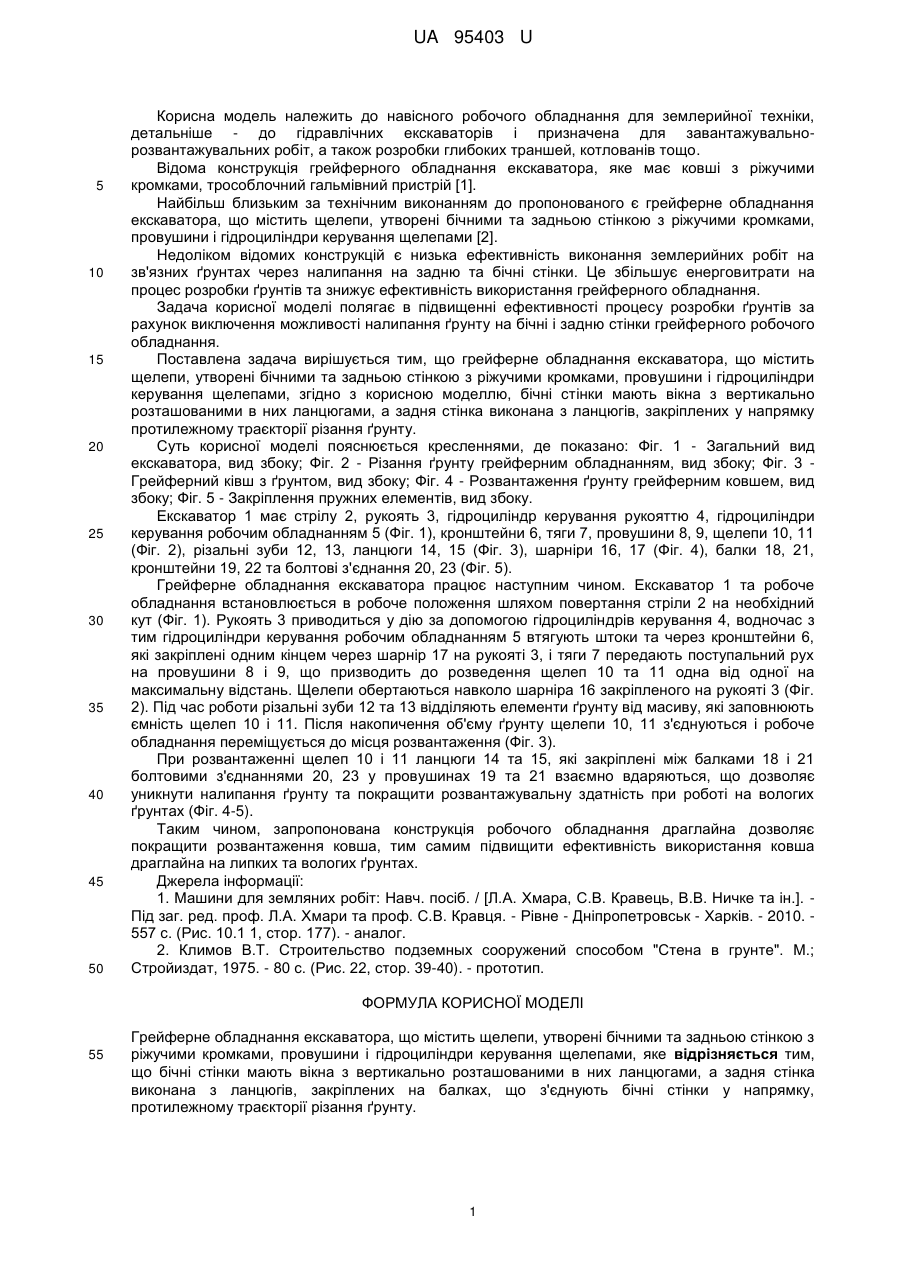

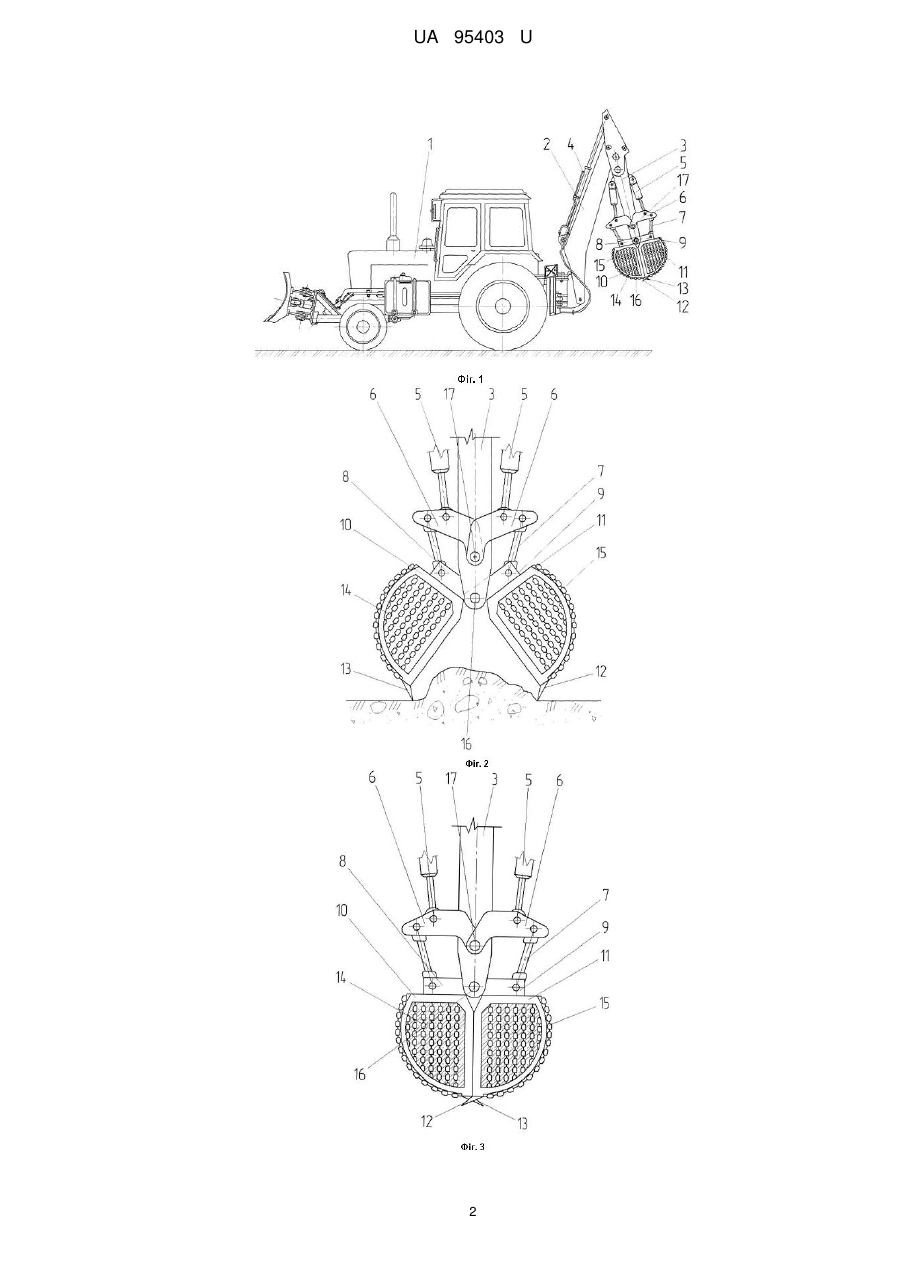

Реферат: Грейферне обладнання екскаватора містить щелепи, утворені бічними та задньою стінкою з ріжучими кромками, провушини і гідроциліндри керування щелепами. Бічні стінки мають вікна з вертикально розташованими в них ланцюгами. Задня стінка виконана з ланцюгів, закріплених на балках, що з'єднують бічні стінки у напрямку, протилежному траєкторії різання ґрунту. UA 95403 U (12) UA 95403 U UA 95403 U 5 10 15 20 25 30 35 40 45 50 Корисна модель належить до навісного робочого обладнання для землерийної техніки, детальніше - до гідравлічних екскаваторів і призначена для завантажувальнорозвантажувальних робіт, а також розробки глибоких траншей, котлованів тощо. Відома конструкція грейферного обладнання екскаватора, яке має ковші з ріжучими кромками, трособлочний гальмівний пристрій [1]. Найбільш близьким за технічним виконанням до пропонованого є грейферне обладнання екскаватора, що містить щелепи, утворені бічними та задньою стінкою з ріжучими кромками, провушини і гідроциліндри керування щелепами [2]. Недоліком відомих конструкцій є низька ефективність виконання землерийних робіт на зв'язних ґрунтах через налипання на задню та бічні стінки. Це збільшує енерговитрати на процес розробки ґрунтів та знижує ефективність використання грейферного обладнання. Задача корисної моделі полягає в підвищенні ефективності процесу розробки ґрунтів за рахунок виключення можливості налипання ґрунту на бічні і задню стінки грейферного робочого обладнання. Поставлена задача вирішується тим, що грейферне обладнання екскаватора, що містить щелепи, утворені бічними та задньою стінкою з ріжучими кромками, провушини і гідроциліндри керування щелепами, згідно з корисною моделлю, бічні стінки мають вікна з вертикально розташованими в них ланцюгами, а задня стінка виконана з ланцюгів, закріплених у напрямку протилежному траєкторії різання ґрунту. Суть корисної моделі пояснюється кресленнями, де показано: Фіг. 1 - Загальний вид екскаватора, вид збоку; Фіг. 2 - Різання ґрунту грейферним обладнанням, вид збоку; Фіг. 3 Грейферний ківш з ґрунтом, вид збоку; Фіг. 4 - Розвантаження ґрунту грейферним ковшем, вид збоку; Фіг. 5 - Закріплення пружних елементів, вид збоку. Екскаватор 1 має стрілу 2, рукоять 3, гідроциліндр керування рукояттю 4, гідроциліндри керування робочим обладнанням 5 (Фіг. 1), кронштейни 6, тяги 7, провушини 8, 9, щелепи 10, 11 (Фіг. 2), різальні зуби 12, 13, ланцюги 14, 15 (Фіг. 3), шарніри 16, 17 (Фіг. 4), балки 18, 21, кронштейни 19, 22 та болтові з'єднання 20, 23 (Фіг. 5). Грейферне обладнання екскаватора працює наступним чином. Екскаватор 1 та робоче обладнання встановлюється в робоче положення шляхом повертання стріли 2 на необхідний кут (Фіг. 1). Рукоять 3 приводиться у дію за допомогою гідроциліндрів керування 4, водночас з тим гідроциліндри керування робочим обладнанням 5 втягують штоки та через кронштейни 6, які закріплені одним кінцем через шарнір 17 на рукояті 3, і тяги 7 передають поступальний рух на провушини 8 і 9, що призводить до розведення щелеп 10 та 11 одна від одної на максимальну відстань. Щелепи обертаються навколо шарніра 16 закріпленого на рукояті 3 (Фіг. 2). Під час роботи різальні зуби 12 та 13 відділяють елементи ґрунту від масиву, які заповнюють ємність щелеп 10 і 11. Після накопичення об'єму ґрунту щелепи 10, 11 з'єднуються і робоче обладнання переміщується до місця розвантаження (Фіг. 3). При розвантаженні щелеп 10 і 11 ланцюги 14 та 15, які закріплені між балками 18 і 21 болтовими з'єднаннями 20, 23 у провушинах 19 та 21 взаємно вдаряються, що дозволяє уникнути налипання ґрунту та покращити розвантажувальну здатність при роботі на вологих ґрунтах (Фіг. 4-5). Таким чином, запропонована конструкція робочого обладнання драглайна дозволяє покращити розвантаження ковша, тим самим підвищити ефективність використання ковша драглайна на липких та вологих ґрунтах. Джерела інформації: 1. Машини для земляних робіт: Навч. посіб. / [Л.А. Хмара, С.В. Кравець, В.В. Ничке та ін.]. Під заг. ред. проф. Л.А. Хмари та проф. С.В. Кравця. - Рівне - Дніпропетровськ - Харків. - 2010. 557 с. (Рис. 10.1 1, стор. 177). - аналог. 2. Климов В.Т. Строительство подземных сооружений способом "Стена в грунте". М.; Стройиздат, 1975. - 80 с. (Рис. 22, стор. 39-40). - прототип. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 55 Грейферне обладнання екскаватора, що містить щелепи, утворені бічними та задньою стінкою з ріжучими кромками, провушини і гідроциліндри керування щелепами, яке відрізняється тим, що бічні стінки мають вікна з вертикально розташованими в них ланцюгами, а задня стінка виконана з ланцюгів, закріплених на балках, що з'єднують бічні стінки у напрямку, протилежному траєкторії різання ґрунту. 1 UA 95403 U 2 UA 95403 U Комп’ютерна верстка В. Мацело Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
