Спосіб виготовлення sic кераміки

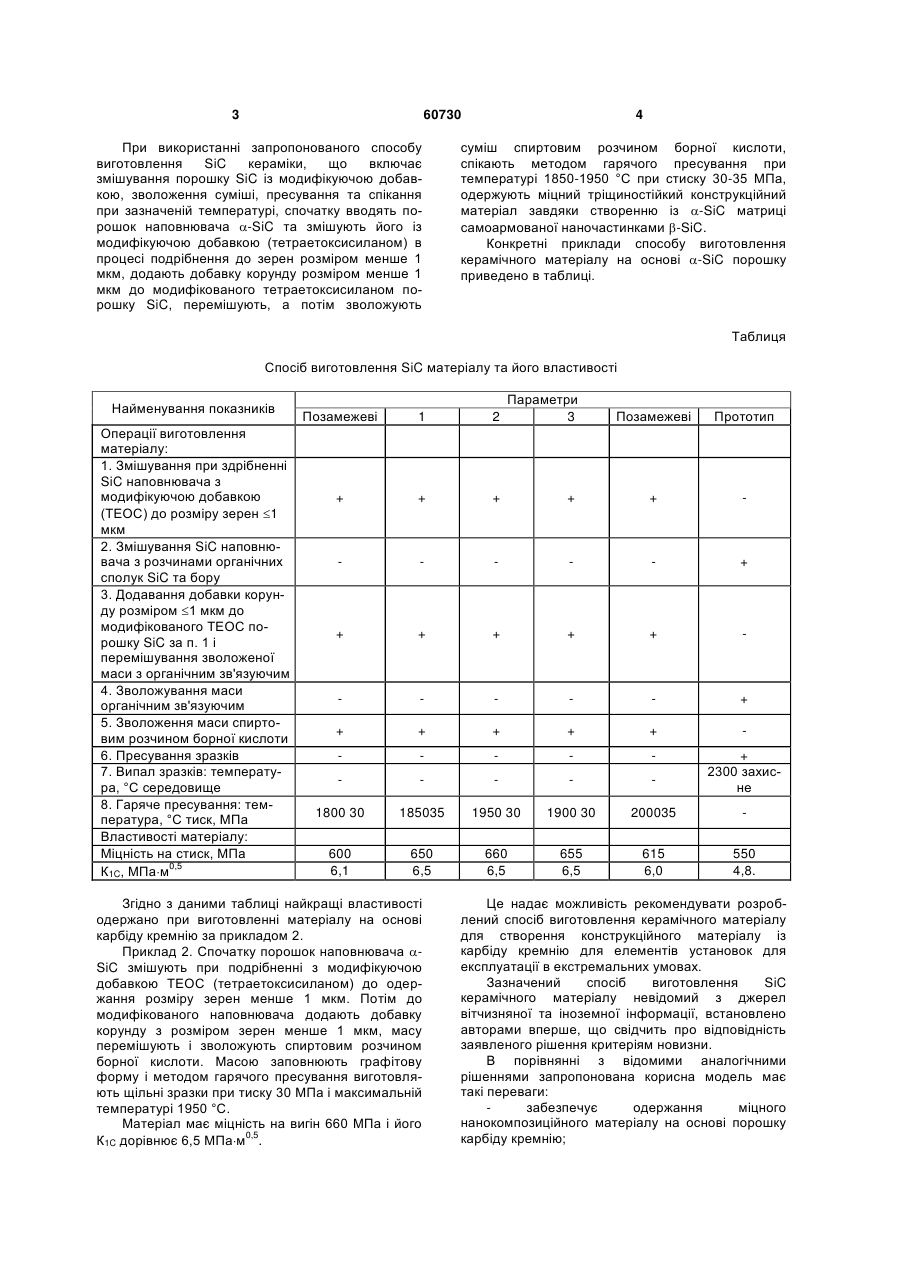

Спосіб виготовлення SiC кераміки, який включає змішування порошку SiC із модифікуючою добавкою, зволоження суміші, пресування та спікан 3 60730 При використанні запропонованого способу виготовлення SiC кераміки, що включає змішування порошку SiC із модифікуючою добавкою, зволоження суміші, пресування та спікання при зазначеній температурі, спочатку вводять порошок наповнювача -SiC та змішують його із модифікуючою добавкою (тетраетоксисиланом) в процесі подрібнення до зерен розміром менше 1 мкм, додають добавку корунду розміром менше 1 мкм до модифікованого тетраетоксисиланом порошку SiC, перемішують, а потім зволожують 4 суміш спиртовим розчином борної кислоти, спікають методом гарячого пресування при температурі 1850-1950 °С при стиску 30-35 МПа, одержують міцний тріщиностійкий конструкційний матеріал завдяки створенню із -SiC матриці самоармованої наночастинками -SiC. Конкретні приклади способу виготовлення керамічного матеріалу на основі -SiC порошку приведено в таблиці. Таблиця Спосіб виготовлення SiC матеріалу та його властивості Найменування показників Операції виготовлення матеріалу: 1. Змішування при здрібненні SiC наповнювача з модифікуючою добавкою (ТЕОС) до розміру зерен 1 мкм 2. Змішування SiC наповнювача з розчинами органічних сполук SiC та бору 3. Додавання добавки корунду розміром 1 мкм до модифікованого ТЕОС порошку SiC за п. 1 і перемішування зволоженої маси з органічним зв'язуючим 4. Зволожування маси органічним зв'язуючим 5. Зволоження маси спиртовим розчином борної кислоти 6. Пресування зразків 7. Випал зразків: температура, °С середовище 8. Гаряче пресування: температура, °С тиск, МПа Властивості матеріалу: Міцність на стиск, МПа 0,5 К1C, МПам Позамежеві 1 2 Параметри 3 + + + + Позамежеві Прототип + + + + + + + + + + + + + + 2300 захисне 1800 30 185035 1950 30 1900 30 200035 600 6,1 650 6,5 660 6,5 655 6,5 615 6,0 550 4,8. Згідно з даними таблиці найкращі властивості одержано при виготовленні матеріалу на основі карбіду кремнію за прикладом 2. Приклад 2. Спочатку порошок наповнювача SiC змішують при подрібненні з модифікуючою добавкою ТЕОС (тетраетоксисиланом) до одержання розміру зерен менше 1 мкм. Потім до модифікованого наповнювача додають добавку корунду з розміром зерен менше 1 мкм, масу перемішують і зволожують спиртовим розчином борної кислоти. Масою заповнюють графітову форму і методом гарячого пресування виготовляють щільні зразки при тиску 30 МПа і максимальній температурі 1950 °С. Матеріал має міцність на вигін 660 МПа і його 0,5 К1C дорівнює 6,5 МПам . Це надає можливість рекомендувати розроблений спосіб виготовлення керамічного матеріалу для створення конструкційного матеріалу із карбіду кремнію для елементів установок для експлуатації в екстремальних умовах. Зазначений спосіб виготовлення SiC керамічного матеріалу невідомий з джерел вітчизняної та іноземної інформації, встановлено авторами вперше, що свідчить про відповідність заявленого рішення критеріям новизни. В порівнянні з відомими аналогічними рішеннями запропонована корисна модель має такі переваги: забезпечує одержання міцного нанокомпозиційного матеріалу на основі порошку карбіду кремнію; 5 60730 - забезпечує одержання KM з підвищеною тріщиностійкістю. Комп’ютерна верстка Д. Шеверун 6 Джерела інформації: 1. Заявка 61-227965, Японія, 1996. 2. Заявка 60-81064, Японія, Підписне Тираж 23 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 1988.
