Спосіб виготовлення субмікронного порошку нікелю та кераміки на його основі

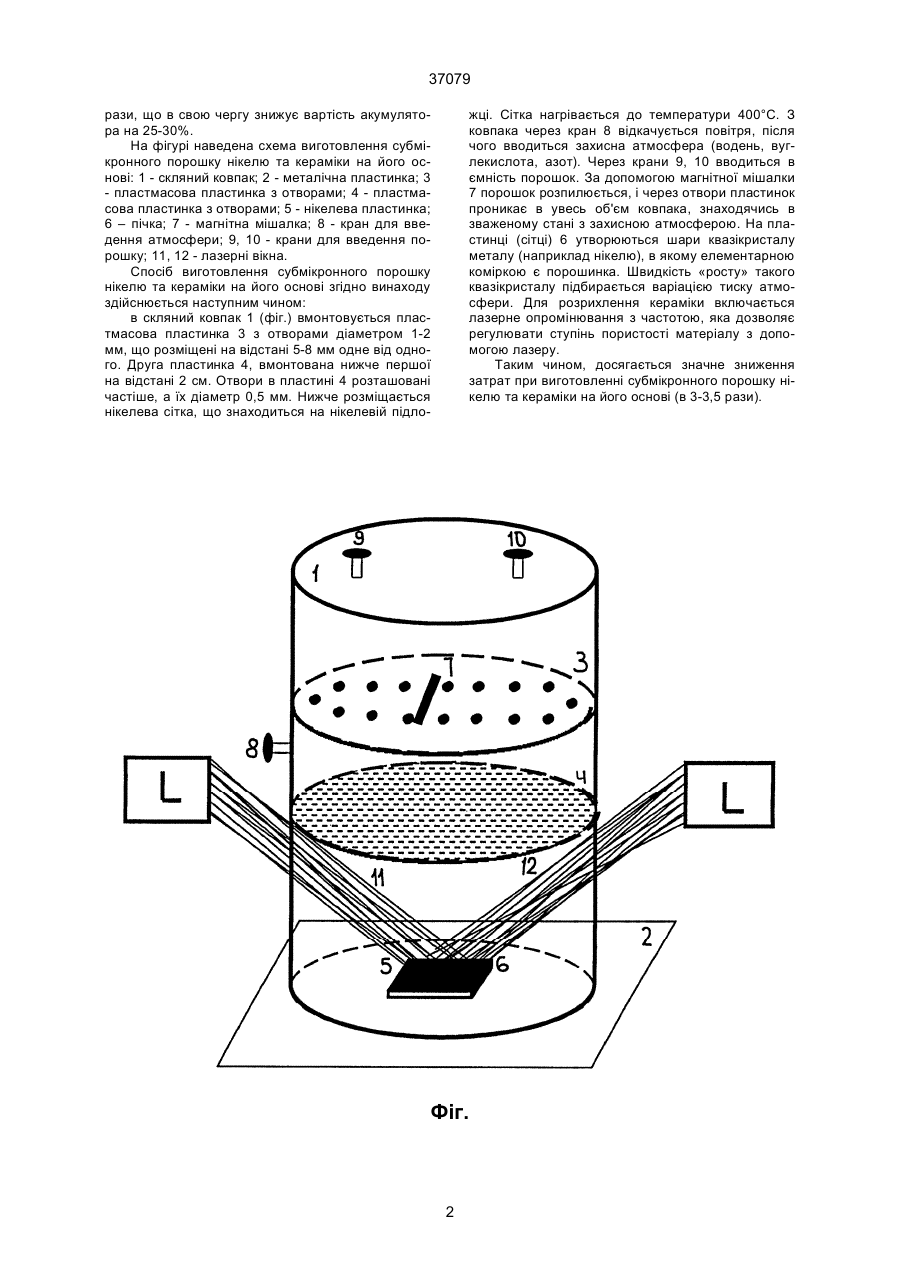

Спосіб виготовлення субмікронного порошку нікелю та кераміки на його основі, що полягає в технічній обробці в водневій проточній печі при повільному нагріві до температури 280°С з подальшим нагрівом до 320°С і витримці при цій температурі протягом 2 годин з наступним виготов 37079 рази, що в свою чергу знижує вартість акумулятора на 25-30%. На фігурі наведена схема виготовлення субмікронного порошку нікелю та кераміки на його основі: 1 - скляний ковпак; 2 - металічна пластинка; 3 - пластмасова пластинка з отворами; 4 - пластмасова пластинка з отворами; 5 - нікелева пластинка; 6 – пічка; 7 - магнітна мішалка; 8 - кран для введення атмосфери; 9, 10 - крани для введення порошку; 11, 12 - лазерні вікна. Спосіб виготовлення субмікронного порошку нікелю та кераміки на його основі згідно винаходу здійснюється наступним чином: в скляний ковпак 1 (фіг.) вмонтовується пластмасова пластинка 3 з отворами діаметром 1-2 мм, що розміщені на відстані 5-8 мм одне від одного. Друга пластинка 4, вмонтована нижче першої на відстані 2 см. Отвори в пластині 4 розташовані частіше, а їх діаметр 0,5 мм. Нижче розміщається нікелева сітка, що знаходиться на нікелевій підло жці. Сітка нагрівається до температури 400°С. З ковпака через кран 8 відкачується повітря, після чого вводиться захисна атмосфера (водень, вуглекислота, азот). Через крани 9, 10 вводиться в ємність порошок. За допомогою магнітної мішалки 7 порошок розпилюється, і через отвори пластинок проникає в увесь об'єм ковпака, знаходячись в зваженому стані з захисною атмосферою. На пластинці (сітці) 6 утворюються шари квазікристалу металу (наприклад нікелю), в якому елементарною коміркою є порошинка. Швидкість «росту» такого квазікристалу підбирається варіацією тиску атмосфери. Для розрихлення кераміки включається лазерне опромінювання з частотою, яка дозволяє регулювати ступінь пористості матеріалу з допомогою лазеру. Таким чином, досягається значне зниження затрат при виготовленні субмікронного порошку нікелю та кераміки на його основі (в 3-3,5 рази). Фіг. 2 37079 __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2001 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 50 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 3
