Корпус побутового вібраційного насоса

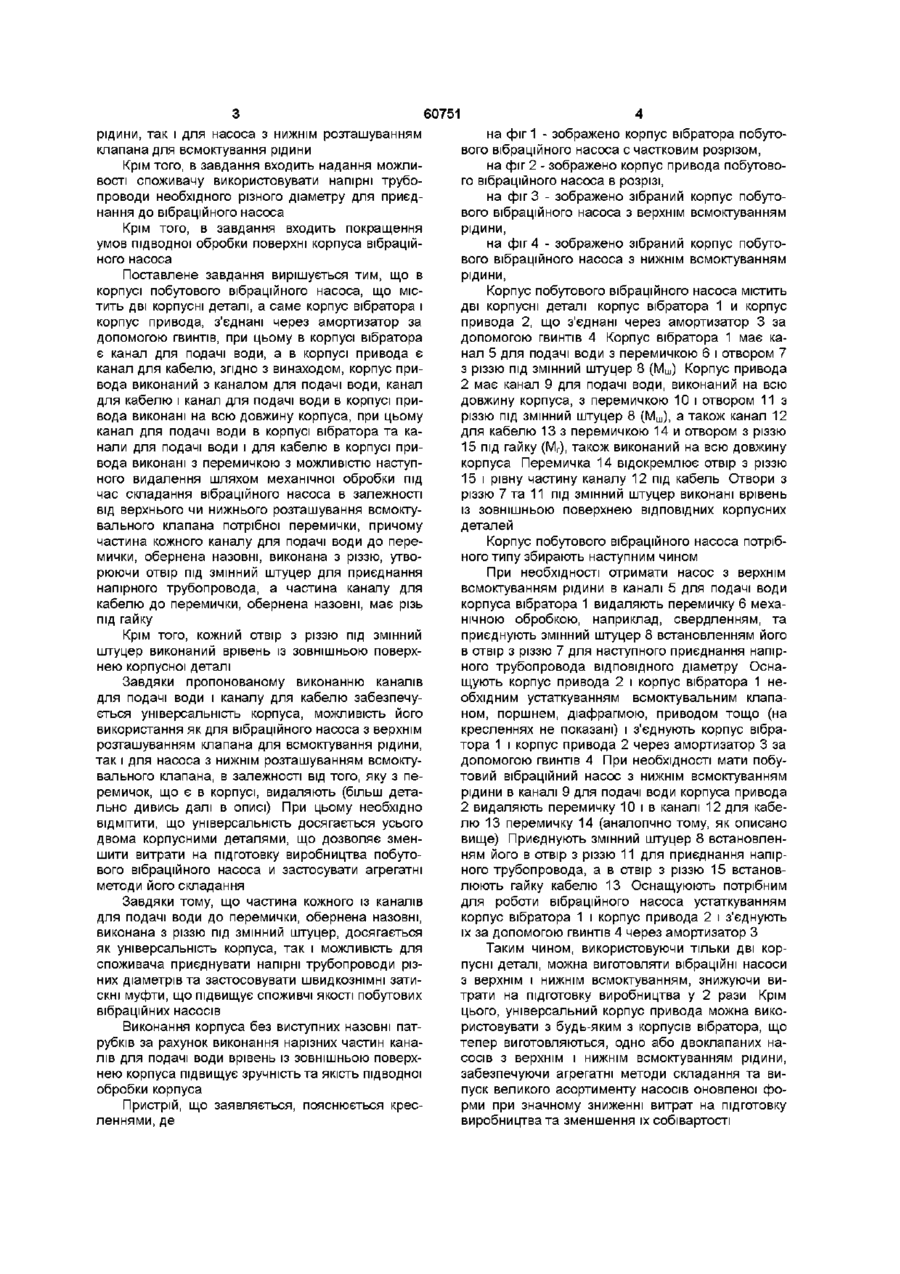

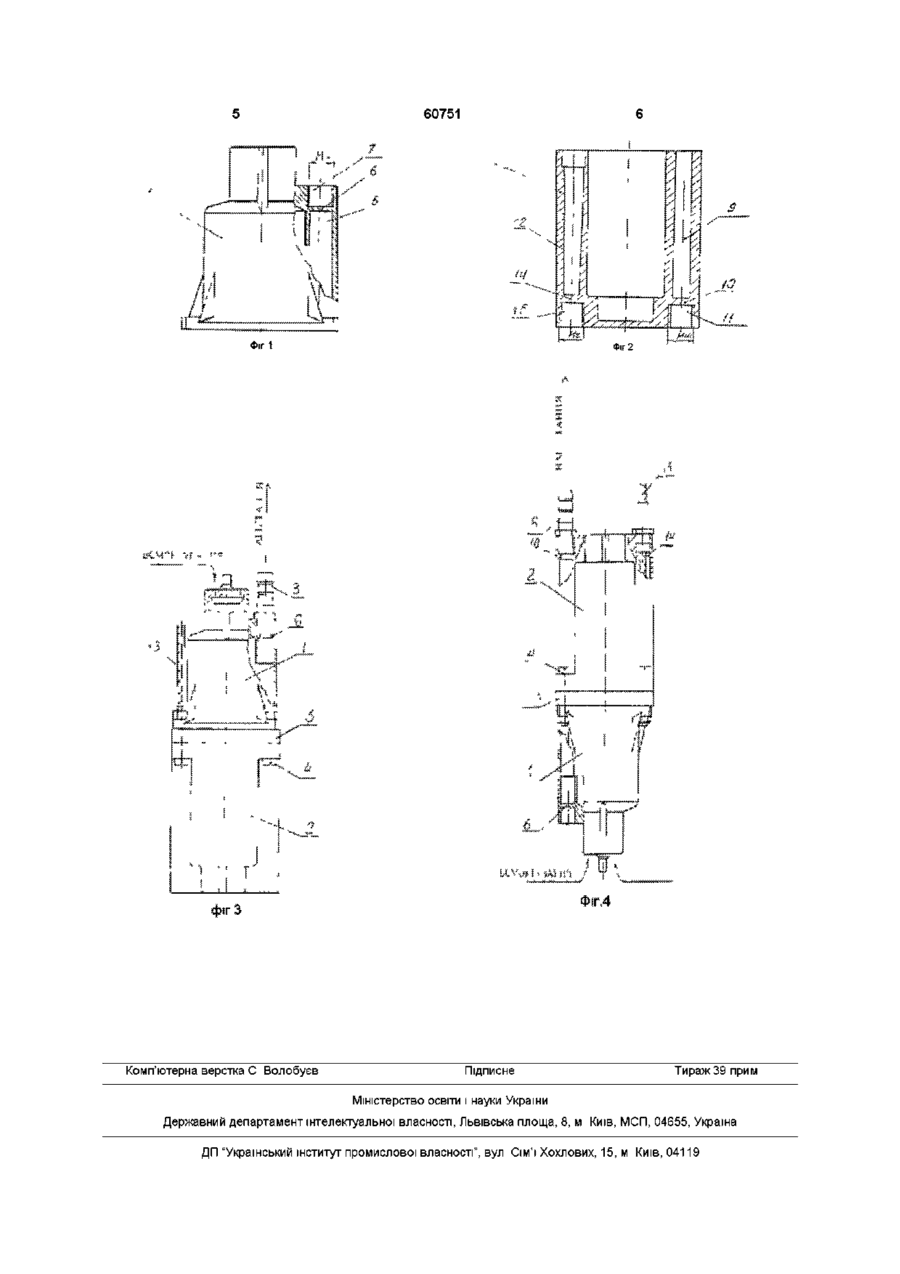

1 Корпус побутового вібраційного насоса, що містить дві корпусні деталі, а саме корпус вібратора та корпус приводу, з'єднані через амортизатор за допомогою кріпильних деталей, в корпусі вібратора виконаний канал для подачі води, а в корпусі приводу - канал для кабелю, який відрізняється тим, що корпус приводу виконаний з каналом для подачі води, канал для кабелю і канал для подачі води в корпусі приводу виконані на всю довжину корпуса, при цьому канал для подачі води в корпусі вібратора та канали для подачі води і для кабелю в корпусі приводу виконані з перемичкою з можливістю наступного видалення шляхом механічної обробки під час складання вібраційного насоса в залежності від верхнього чи нижнього розташування всмоктувального клапана потрібної перемички, причому частина кожного із каналів для подачі води до перемички, обернена назовні, виконана з різзю, утворюючи отвір під змінний штуцер для приєднання напірного трубопроводу, а частина каналу для кабелю до перемички, обернена назовні, має різь під гайку 2 Корпус за п 1, який відрізняється тим, що кожний отвір з різзю під змінний штуцер виконаний врівень із зовнішньою поверхнею корпусної деталі Передбачуваний винахід має відношення до насособудівництва, стосується вібраційних насосів і може знайти застосування в різних галузях народного господарства для підняття рідини, зокрема води, з водних джерел З рівня техніки ВІДОМІ побутові вібраційні насоси, в яких корпус складається з двох корпусних деталей, з'єднаних поміж собою за допомогою кріпильних деталей через амортизатор Так, відомий побутовий вібраційний насос, який має нижнє розташування всмоктувального клапана для нижнього всмоктування рідини з неглибоких джерел великої площі (ТУ12 0165 5709 094-91) В насосі з нижнім розташуванням клапана для всмоктування корпус містить дві корпусні деталі, а саме корпус вібратора і корпус привода, з'єднані через амортизатор за допомогою гвинтів В корпусі привода є наскрізний канал для кабелю, частина канала виконана з різзю під гайку, і канал для подачі рідини (води), який закінчується виступним патрубком для приєднування напірного трубопровода В корпусі вібратора немає каналів Також відомий побутовий вібраційний насос з верхнім розташуванням клапана для всмоктування рідини з глибоких джерел малої площі (ТУ12 0165 5709 094-91) Вібраційний насос з верхнім розташуванням клапана для всмоктування також містить корпус, що складається з двох кор пусних деталей, а саме корпуса вібратора та корпуса привода, з'єднаних через амортизатор за допомогою кріпильних деталей-гвинтів Корпус вібратора має канал для подачі води, який закінчується патрубком, що виступає далеко за межі зовнішньої поверхні корпуса, для приєднання напірного трубопровода, а корпус привода виконаний з глухим отвором для кабелю Аналіз конструктивного виконання корпусів доводить, що для вібраційних насосів двох вказаних вище типів виконання необхідні чотири корпусні деталі, що робить процес виготовлення вібраційних насосів складним і дорогим Крім того, діаметр патрубка випускного отвору під напірний трубопровод призначений для приєднання напірного трубопровода тільки одного визначеного діаметра, що знижує споживчі якості вібраційного насоса До того ж наявність патрубка, що значно виступає за межі зовнішньої поверхні корпуса, для приєднання напірного трубопровода ускладнює здійснення якісної підводної обробки зовнішньої поверхні корпуса насоса Завданням пропонованого винаходу є створення універсального корпуса побутового вібраційного насоса, придатного, за рахунок конструктивного удосконалення корпуса, як для насоса з верхнім розташуванням клапана для всмоктування ю о (О 60751 рідини, так і для насоса з нижнім розташуванням клапана для всмоктування рідини Крім того, в завдання входить надання можливості споживачу використовувати напірні трубопроводи необхідного різного діаметру для приєднання до вібраційного насоса Крім того, в завдання входить покращення умов підводної обробки поверхні корпуса вібраційного насоса Поставлене завдання вирішується тим, що в корпусі побутового вібраційного насоса, що містить дві корпусні деталі, а саме корпус вібратора і корпус привода, з'єднані через амортизатор за допомогою гвинтів, при цьому в корпусі вібратора є канал для подачі води, а в корпусі привода є канал для кабелю, згідно з винаходом, корпус привода виконаний з каналом для подачі води, канал для кабелю і канал для подачі води в корпусі привода виконані на всю довжину корпуса, при цьому канал для подачі води в корпусі вібратора та канали для подачі води і для кабелю в корпусі привода виконані з перемичкою з можливістю наступного видалення шляхом механічної обробки під час складання вібраційного насоса в залежності від верхнього чи нижнього розташування всмоктувального клапана потрібної перемички, причому частина кожного каналу для подачі води до перемички, обернена назовні, виконана з різзю, утворюючи отвір під змінний штуцер для приєднання напірного трубопровода, а частина каналу для кабелю до перемички, обернена назовні, має різь під гайку Крім того, кожний отвір з різзю під змінний штуцер виконаний врівень із зовнішньою поверхнею корпусної деталі Завдяки пропонованому виконанню каналів для подачі води і каналу для кабелю забезпечується універсальність корпуса, можливість його використання як для вібраційного насоса з верхнім розташуванням клапана для всмоктування рідини, так і для насоса з нижнім розташуванням всмоктувального клапана, в залежності від того, яку з перемичок, що є в корпусі, видаляють (більш детально дивись далі в описі) При цьому необхідно ВІДМІТИТИ, що універсальність досягається усього двома корпусними деталями, що дозволяє зменшити витрати на підготовку виробництва побутового вібраційного насоса и застосувати агрегатні методи його складання Завдяки тому, що частина кожного із каналів для подачі води до перемички, обернена назовні, виконана з різзю під змінний штуцер, досягається як універсальність корпуса, так і можливість для споживача приєднувати напірні трубопроводи різних діаметрів та застосовувати ШВИДКОЗНІМНІ затискні муфти, що підвищує споживчі якості побутових вібраційних насосів Виконання корпуса без виступних назовні патрубків за рахунок виконання нарізних частин каналів для подачі води врівень із зовнішньою поверхнею корпуса підвищує зручність та якість підводної обробки корпуса Пристрій, що заявляється, пояснюється кресленнями, де на фіг 1 - зображено корпус вібратора побутового вібраційного насоса с частковим розрізом, на фіг 2 - зображено корпус привода побутового вібраційного насоса в розрізі, на фіг 3 - зображено зібраний корпус побутового вібраційного насоса з верхнім всмоктуванням рідини, на фіг 4 - зображено зібраний корпус побутового вібраційного насоса з нижнім всмоктуванням рідини, Корпус побутового вібраційного насоса містить дві корпусні деталі корпус вібратора 1 и корпус привода 2, що з'єднані через амортизатор 3 за допомогою гвинтів 4 Корпус вібратора 1 має канал 5 для подачі води з перемичкою 6 і отвором 7 з різзю під змінний штуцер 8 (Мш) Корпус привода 2 має канал 9 для подачі води, виконаний на всю довжину корпуса, з перемичкою 10 і отвором 11 з різзю під змінний штуцер 8 (Мш), а також канал 12 для кабелю 13 з перемичкою 14 и отвором з різзю 15 під гайку (Мг), також виконаний на всю довжину корпуса Перемичка 14 відокремлює отвір з різзю 15 і рівну частину каналу 12 під кабель Отвори з різзю 7 та 11 під змінний штуцер виконані врівень із зовнішньою поверхнею ВІДПОВІДНИХ корпусних деталей Корпус побутового вібраційного насоса потрібного типу збирають наступним чином При необхідності отримати насос з верхнім всмоктуванням рідини в каналі 5 для подачі води корпуса вібратора 1 видаляють перемичку 6 механічною обробкою, наприклад, свердленням, та приєднують змінний штуцер 8 встановленням його в отвір з різзю 7 для наступного приєднання напірного трубопровода ВІДПОВІДНОГО діаметру Оснащують корпус привода 2 і корпус вібратора 1 необхідним устаткуванням всмоктувальним клапаном, поршнем, діафрагмою, приводом тощо (на кресленнях не показані) і з'єднують корпус вібратора 1 і корпус привода 2 через амортизатор 3 за допомогою гвинтів 4 При необхідності мати побутовий вібраційний насос з нижнім всмоктуванням рідини в каналі 9 для подачі води корпуса привода 2 видаляють перемичку 10 і в каналі 12 для кабелю 13 перемичку 14 (аналогічно тому, як описано вище) Приєднують змінний штуцер 8 встановленням його в отвір з різзю 11 для приєднання напірного трубопровода, а в отвір з різзю 15 встановлюють гайку кабелю 13 Оснащуюють потрібним для роботи вібраційного насоса устаткуванням корпус вібратора 1 і корпус привода 2 і з'єднують їх за допомогою гвинтів 4 через амортизатор З Таким чином, використовуючи тільки дві корпусні деталі, можна виготовляти вібраційні насоси 3 верхнім і нижнім всмоктуванням, знижуючи витрати на підготовку виробництва у 2 рази Крім цього, універсальний корпус привода можна використовувати з будь-яким з корпусів вібратора, що тепер виготовляються, одно або двоклапаних насосів з верхнім і нижнім всмоктуванням рідини, забезпечуючи агрегатні методи складання та випуск великого асортименту насосів оновленої форми при значному зниженні витрат на підготовку виробництва та зменшення їх собівартості 60751 Фіг 2 Комп'ютерна верстка С Волобуєв Підписне Тираж39 прим Міністерство освіти і науки України Державний департамент інтелектуальної власності, Львівська площа, 8, м Київ, МСП, 04655, Україна ДП "Український інститут промислової власності", вул Сім'ї Хохлових, 15, м Київ, 04119
