Пневмокамерний двигун
Формула / Реферат
Пневмокамерний двигун, який складається з робочої камери (далі РК), яка обертається по колу, завдяки дії спрямованого лотка 13, храпового колеса 10 з фіксаторами 7, (що забезпечують рух тільки по годинниковій стрілці), осі 24, де лоток, храпове колесо, вісь є нерухомими, але служать основою для розміщення на них рухомих частин двигуна, який відрізняється тим, що живиться стиснутим повітрям, робочі камери обертаються по колу, за допомогою важеля 17 прокручують колектор, шків 22 і шків навантаження 21, рухомі частини РК змащуються за допомогою сальника 2, пронизаного консистентним мастилом, а через конструктивні особливості очікується високий рівень корисної дії.
Текст

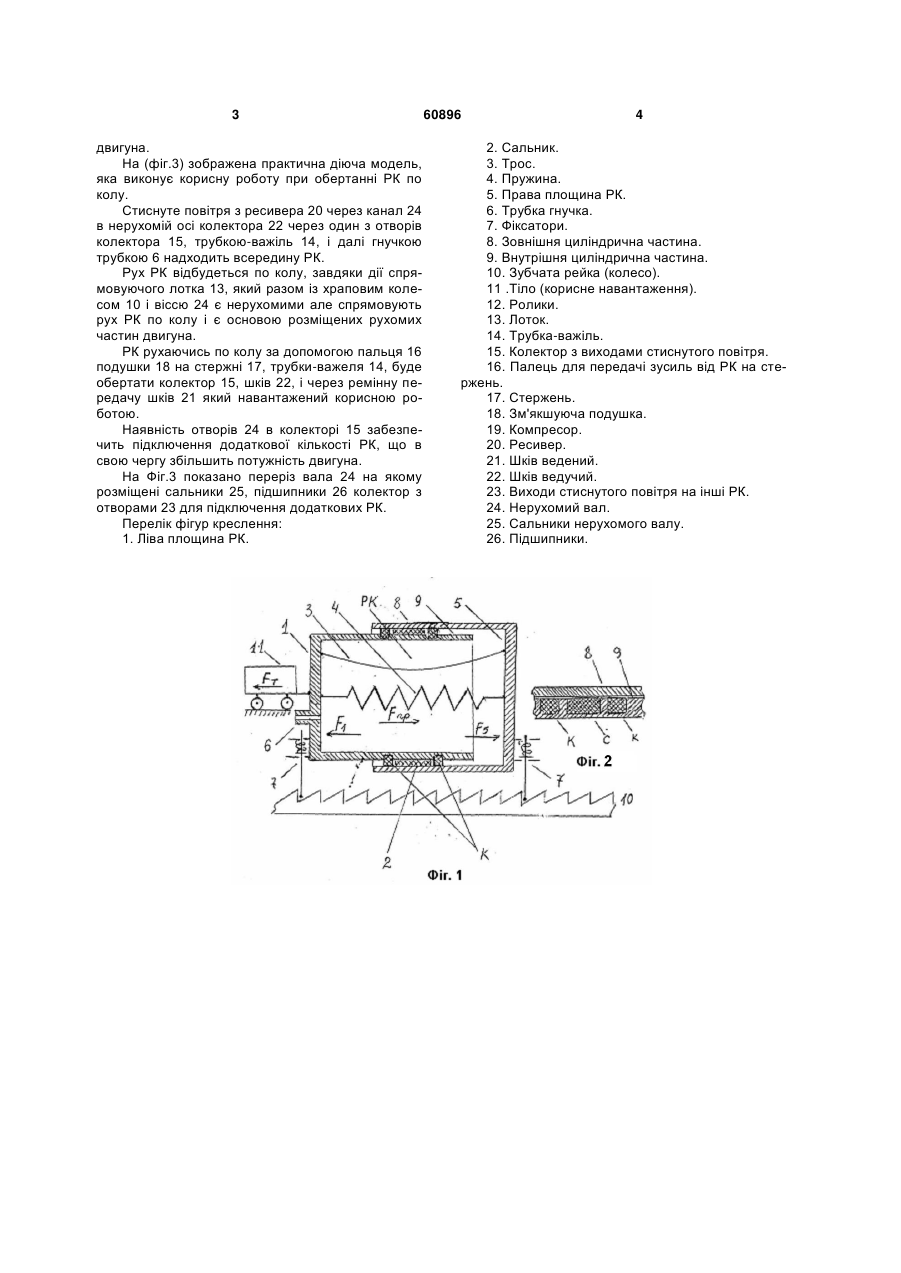

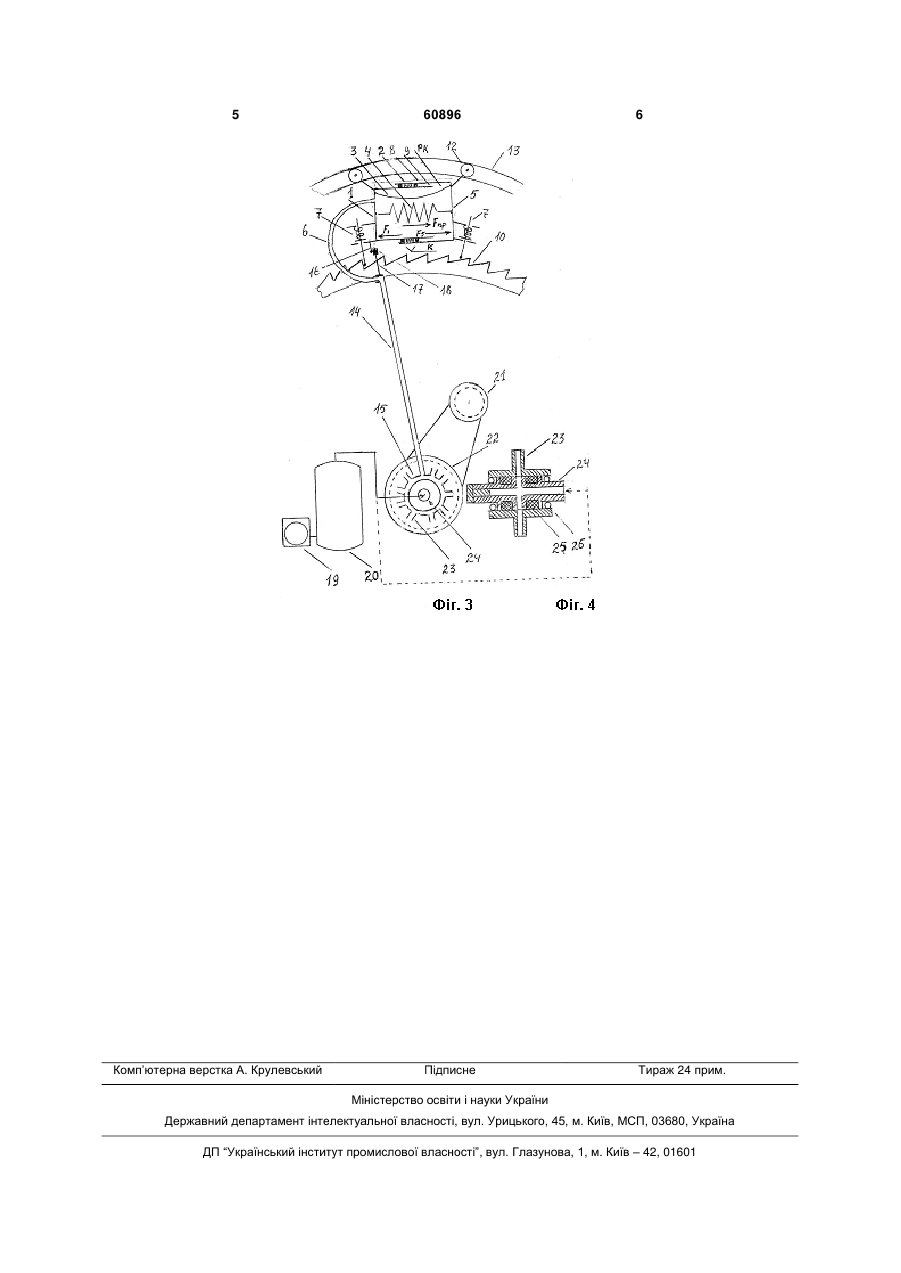

Пневмокамерний двигун, який складається з робочої камери (далі РК), яка обертається по колу, завдяки дії спрямованого лотка 13, храпового колеса 10 з фіксаторами 7, (що забезпечують рух тільки по годинниковій стрілці), осі 24, де лоток, 3 двигуна. На (фіг.3) зображена практична діюча модель, яка виконує корисну роботу при обертанні РК по колу. Стиснуте повітря з ресивера 20 через канал 24 в нерухомій осі колектора 22 через один з отворів колектора 15, трубкою-важіль 14, і далі гнучкою трубкою 6 надходить всередину РК. Рух РК відбудеться по колу, завдяки дії спрямовуючого лотка 13, який разом із храповим колесом 10 і віссю 24 є нерухомими але спрямовують рух РК по колу і є основою розміщених рухомих частин двигуна. РК рухаючись по колу за допомогою пальця 16 подушки 18 на стержні 17, трубки-важеля 14, буде обертати колектор 15, шків 22, і через ремінну передачу шків 21 який навантажений корисною роботою. Наявність отворів 24 в колекторі 15 забезпечить підключення додаткової кількості РК, що в свою чергу збільшить потужність двигуна. На Фіг.3 показано переріз вала 24 на якому розміщені сальники 25, підшипники 26 колектор з отворами 23 для підключення додаткових РК. Перелік фігур креслення: 1. Ліва площина РК. 60896 4 2. Сальник. 3. Трос. 4. Пружина. 5. Права площина РК. 6. Трубка гнучка. 7. Фіксатори. 8. Зовнішня циліндрична частина. 9. Внутрішня циліндрична частина. 10. Зубчата рейка (колесо). 11 .Тіло (корисне навантаження). 12. Ролики. 13. Лоток. 14. Трубка-важіль. 15. Колектор з виходами стиснутого повітря. 16. Палець для передачі зусиль від РК на стержень. 17. Стержень. 18. Зм'якшуюча подушка. 19. Компресор. 20. Ресивер. 21. Шків ведений. 22. Шків ведучий. 23. Виходи стиснутого повітря на інші РК. 24. Нерухомий вал. 25. Сальники нерухомого валу. 26. Підшипники. 5 Комп’ютерна верстка А. Крулевський 60896 6 Підписне Тираж 24 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюAir bladder motor
Автори англійськоюSabat Anton Vasyliovych
Назва патенту російськоюПневмокамерный двигатель
Автори російськоюСабат Антон Васильевич
