Робочий орган сівалки

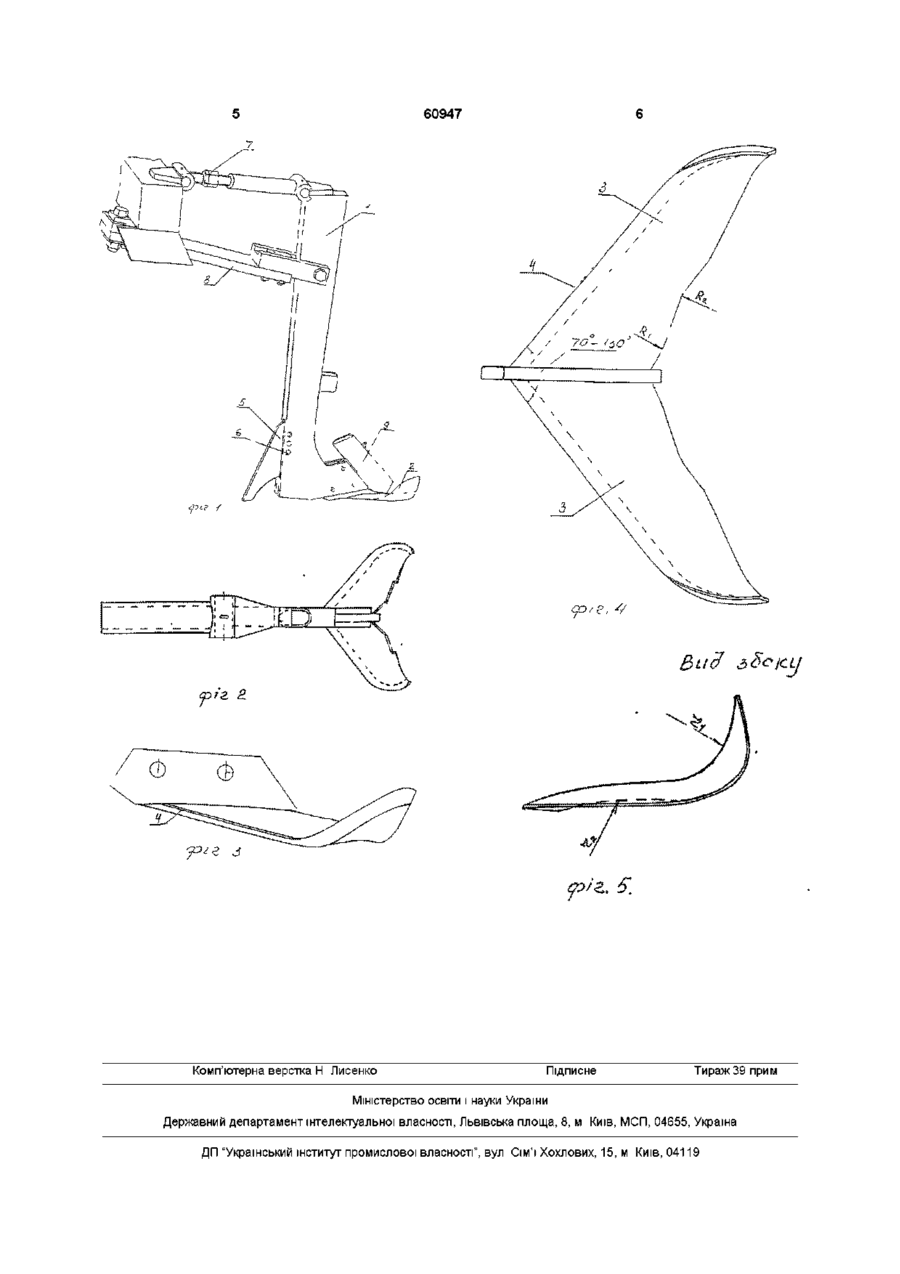

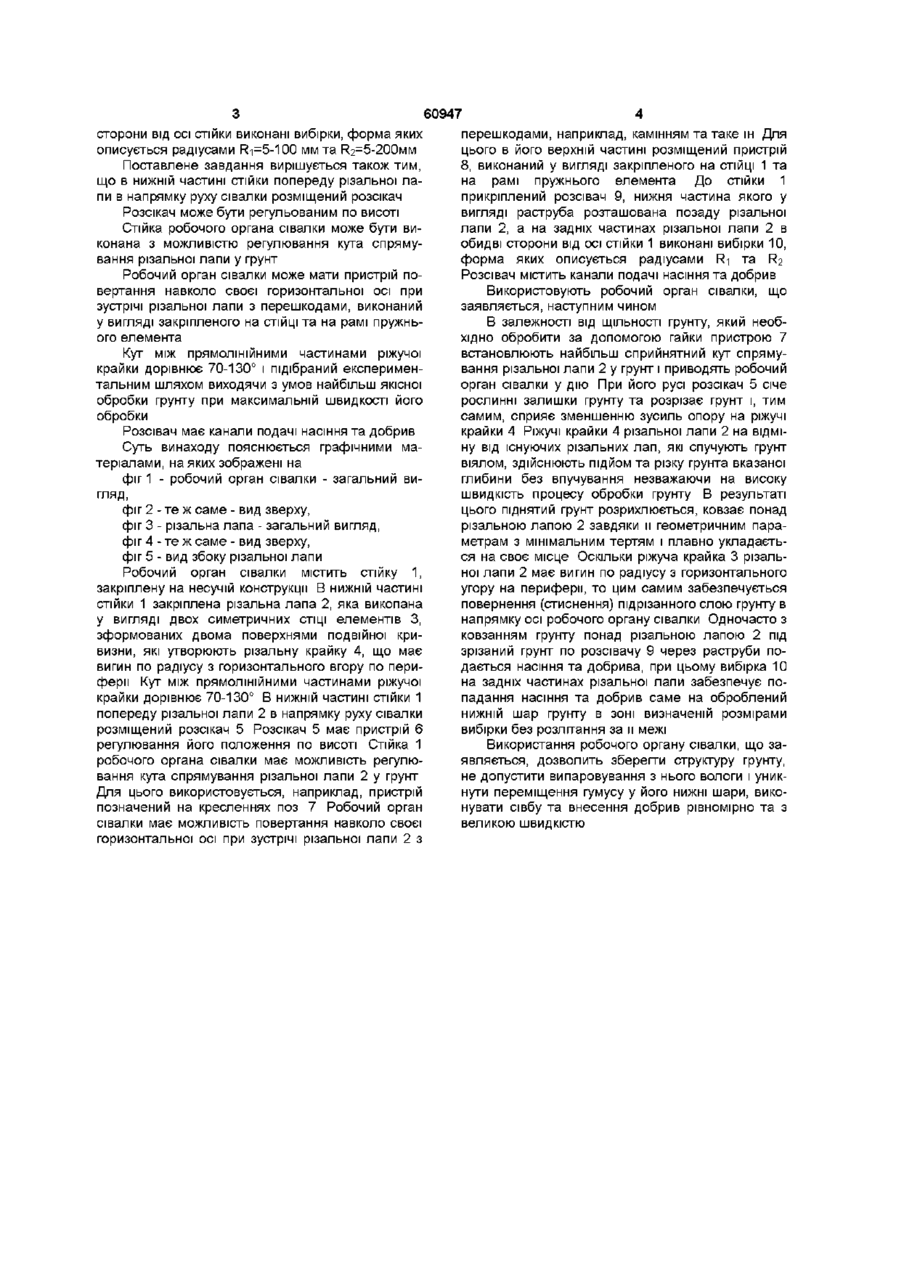

1 Робочий орган сівалки, що містить стійку, закріплену на несучій конструкції, в нижній частині якої розташована різальна лапа, який відрізняється тим, що різальна лапа виконана у вигляді двох симетричних СТІЙЦІ елементів, сформованих двома поверхнями подвійної кривизни, які утворюють різальну крайку, що має вигин по радіусу з переходом з горизонтального угору на периферії, кут між прямолінійними частинами різальної крайки дорівнює 70-130°, причому до стійки прикріплений розсівач, нижня частина якого у вигляді розтруба розташована позаду різальної лапи, а на задніх частинах елементів різальної лапи в обидві сторони від осі стійки виконані вибірки, форма яких описується радіусами Ri та F 2 ? 2 Робочий орган сівалки за п 1, який відрізняється тим, що в нижній частині стійки попереду різальної лапи в напрямку руху культиватора розміщений розсікач 3 Робочий орган сівалки за п 2, який відрізняється тим, що розсікач має пристрій регулювання його положення по висоті 4 Робочий орган сівалки за п 1, який відрізняється тим, що стійка виконана з можливістю регулювання кута спрямування різальної лапи у ґрунт 5 Робочий орган сівалки за п 1, який відрізняється тим, що він виконаний з можливістю повертання навколо своєї горизонтальної осі 6 Робочий орган сівалки за п 1, який відрізняється тим, що розсівач містить канали подачі насіння та добрив Винахід відноситься до галузі сільськогосподарського машинобудування і може бути використаний як вузол сівалки для поверхневої обробки грунту та сівби Відомо, ЩО використання плугів або інших пристроїв, які мають, наприклад, дискові плуги для оранки землі або інакше для нарізання і перевертання борозни в грунті, страждає від того недоліку, що ґрунтова волога піддається надлишковому випаровуванню Окрім того порушується структура грунту, переміщується гумус у нижній його шар Частково ця проблема вирішується безплужною системою землеробства Відомий і найбільш близький за технічною суттю і очікуваним технічним результатом до того, що заявляється, є робочий орган культиватора (див ОСТ 23 2164-87М , Издательство стандартов, 1987), що містить раму з закріпленою на ній стійкою, у нижній частині якої розташована однобічна плоскоріжуча лапа Проте і цей робочий орган культиватора не забезпечує якісної обробки грунту, він спучує грунт віялом, в ньому непередбачена можливість регулювання кута спрямування різальної лапи у грунт, при зустрічі з перешкодами (каміння та ш ), ріжуча крайка плоскоріжучої лапи не тільки затуплюється, але й може бути деформована В основу винаходу поставлене завдання в робочому органі культиватора шляхом зміни конструкції та геометричних параметрів різальної лапи та спорядженням його розсікачем, та пристроєм повороту навколо своєї осі та розсівачем підвищити якість обробки грунту та розширити функціональні можливості шляхом суміщення передпосівної обробки та сівби Поставлене завдання вирішується тим, що в робочому органі сівалки, що містить заркіплену на несучій конструкції стійку, в нижній частині якої розташована різальна лапа, згідно з винаходом різальна лапа виконана у вигляді двох симетричних СТІЙЦІ елементів, зформованих двома поверхнями подвійної кривизни, які утворюють різальну крайку, що має вигин по радіусу з горизонтального угору на периферії, кут між прямолінійними частинами ріжучої крайки дорівнює 70-130°, причому до стійки прікріплений розсівач, нижня частина якого у вигляді раструба розташована позаду різальної лапи, а на задніх частинах різальної лапи в обидві о (О сторони від осі стійки виконані вибірки, форма яких описується радіусами Ri=5-100 мм та R2=5-200MM Поставлене завдання вирішується також тим, що в нижній частині стійки попереду різальної лапи в напрямку руху сівалки розміщений розсікач Розсікач може бути регульованим по висоті Стійка робочого органа сівалки може бути виконана з можливістю регулювання кута спрямування різальної лапи у грунт Робочий орган сівалки може мати пристрій повертання навколо своєї горизонтальної осі при зустрічі різальної лапи з перешкодами, виконаний у вигляді закріпленого на СТІЙЦІ та на рамі пружнього елемента Кут між прямолінійними частинами ріжучої крайки дорівнює 70-130° і підібраний експериментальним шляхом виходячи з умов найбільш якісної обробки грунту при максимальній швидкості його обробки Розсівач має канали подачі насіння та добрив Суть винаходу пояснюється графічними матеріалами, на яких зображені на фіг 1 - робочий орган сівалки - загальний вигляд, фіг 2 - те ж саме - вид зверху, фіг 3 - різальна лапа - загальний вигляд, фіг 4 - те ж саме - вид зверху, фіг 5 - вид збоку різальної лапи Робочий орган сівалки містить стійку 1, закріплену на несучій конструкції В нижній частині стійки 1 закріплена різальна лапа 2, яка викопана у вигляді двох симетричних СТІЦІ елементів З, зформованих двома поверхнями подвійної кривизни, які утворюють різальну крайку 4, що має вигин по радіусу з горизонтального вгору по периферії Кут між прямолінійними частинами ріжучої крайки дорівнює 70-130° В нижній частині стійки 1 попереду різальної лапи 2 в напрямку руху сівалки розміщений розсікач 5 Розсікач 5 має пристрій 6 регулювання його положення по висоті Стійка 1 робочого органа сівалки має можливість регулювання кута спрямування різальної лапи 2 у грунт Для цього використовується, наприклад, пристрій позначений на кресленнях поз 7 Робочий орган сівалки має можливість повертання навколо своєї горизонтальної осі при зустрічі різальної лапи 2 з 60947 перешкодами, наприклад, камінням та таке ш Для цього в його верхній частині розміщений пристрій 8, виконаний у вигляді закріпленого на СТІЙЦІ 1 та на рамі пружнього елемента До стійки 1 прикріплений розсівач 9, нижня частина якого у вигляді раструба розташована позаду різальної лапи 2, а на задніх частинах різальної лапи 2 в обидві сторони від осі стійки 1 виконані вибірки 10, форма яких описується радіусами Ri та R2 Розсівач містить канали подачі насіння та добрив Використовують робочий орган сівалки, що заявляється, наступним чином В залежності від ЩІЛЬНОСТІ грунту, який необхідно обробити за допомогою гайки пристрою 7 встановлюють найбільш сприйнятний кут спрямування різальної лапи 2 у грунт і приводять робочий орган сівалки у дію При його русі розсікач 5 січе рослинні залишки грунту та розрізає грунт і, тим самим, сприяє зменшенню зусиль опору на ріжучі крайки 4 Ріжучі крайки 4 різальної лапи 2 на відміну від існуючих різальних лап, які спучують грунт віялом, здійснюють підйом та різку грунта вказаної глибини без впучування незважаючи на високу швидкість процесу обробки грунту В результаті цього піднятий грунт розрихлюється, ковзає понад різальною лапою 2 завдяки и геометричним параметрам з мінімальним тертям і плавно укладається на своє місце Оскільки ріжуча крайка 3 різальної лапи 2 має вигин по радіусу з горизонтального угору на периферії, то цим самим забезпечується повернення (стиснення) підрізанного слою грунту в напрямку осі робочого органу сівалки Одночасто з ковзанням грунту понад різальною лапою 2 під зрізаний грунт по розсівачу 9 через раструби подається насіння та добрива, при цьому вибірка 10 на задніх частинах різальної лапи забезпечує попадання насіння та добрив саме на оброблений нижній шар грунту в зоні визначеній розмірами вибірки без розлітання за и межі Використання робочого органу сівалки, що заявляється, дозволить зберегти структуру грунту, не допустити випаровування з нього вологи і уникнути переміщення гумусу у його нижні шари, виконувати сівбу та внесення добрив рівномірно та з великою швидкістю 60947 Комп'ютерна верстка Н Лисенко Підписне Тираж39 прим Міністерство освіти і науки України Державний департамент інтелектуальної власності, Львівська площа, 8, м Київ, МСП, 04655, Україна ДП "Український інститут промислової власності", вул Сім'ї Хохлових, 15, м Київ, 04119
