Трубопровід рециркуляційної системи

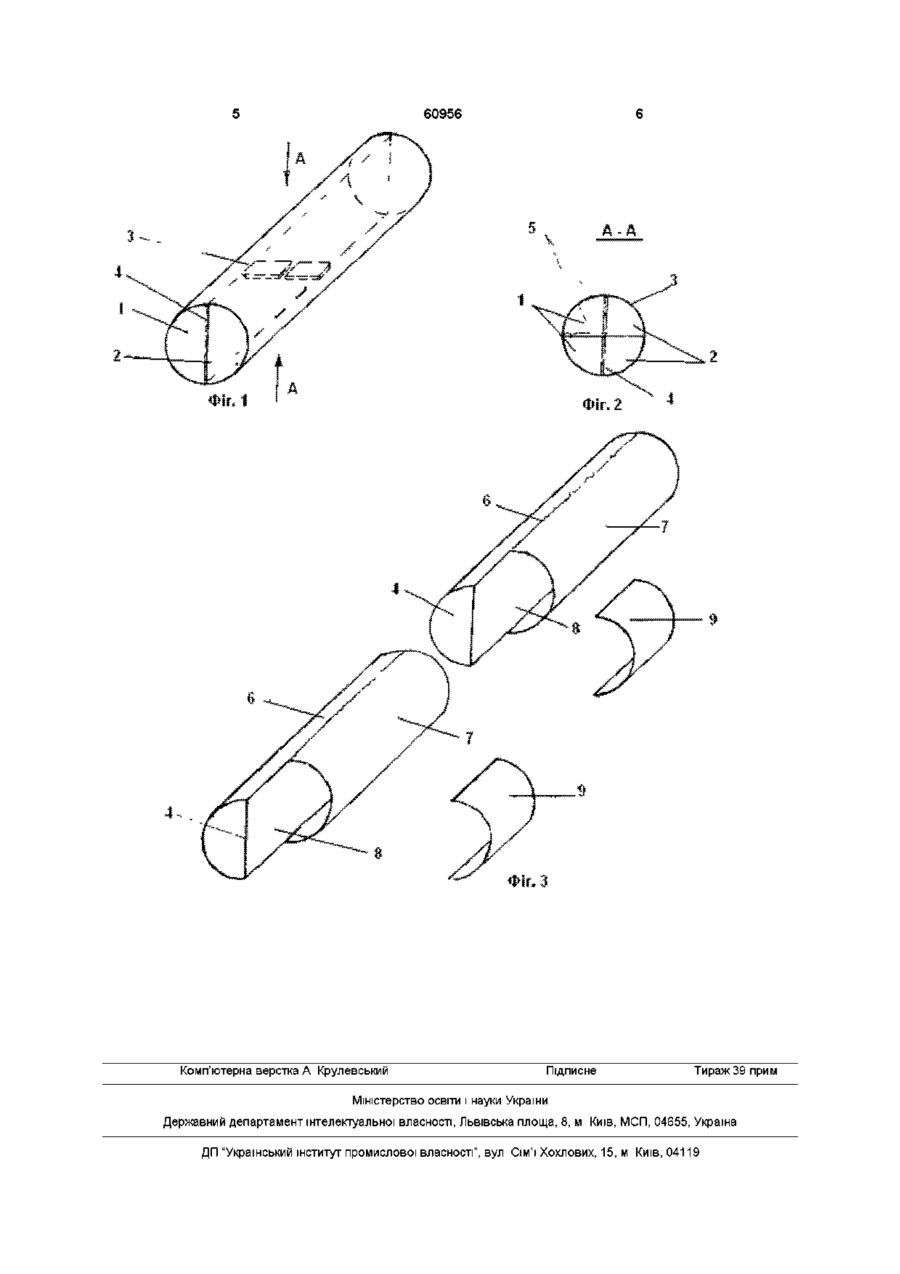

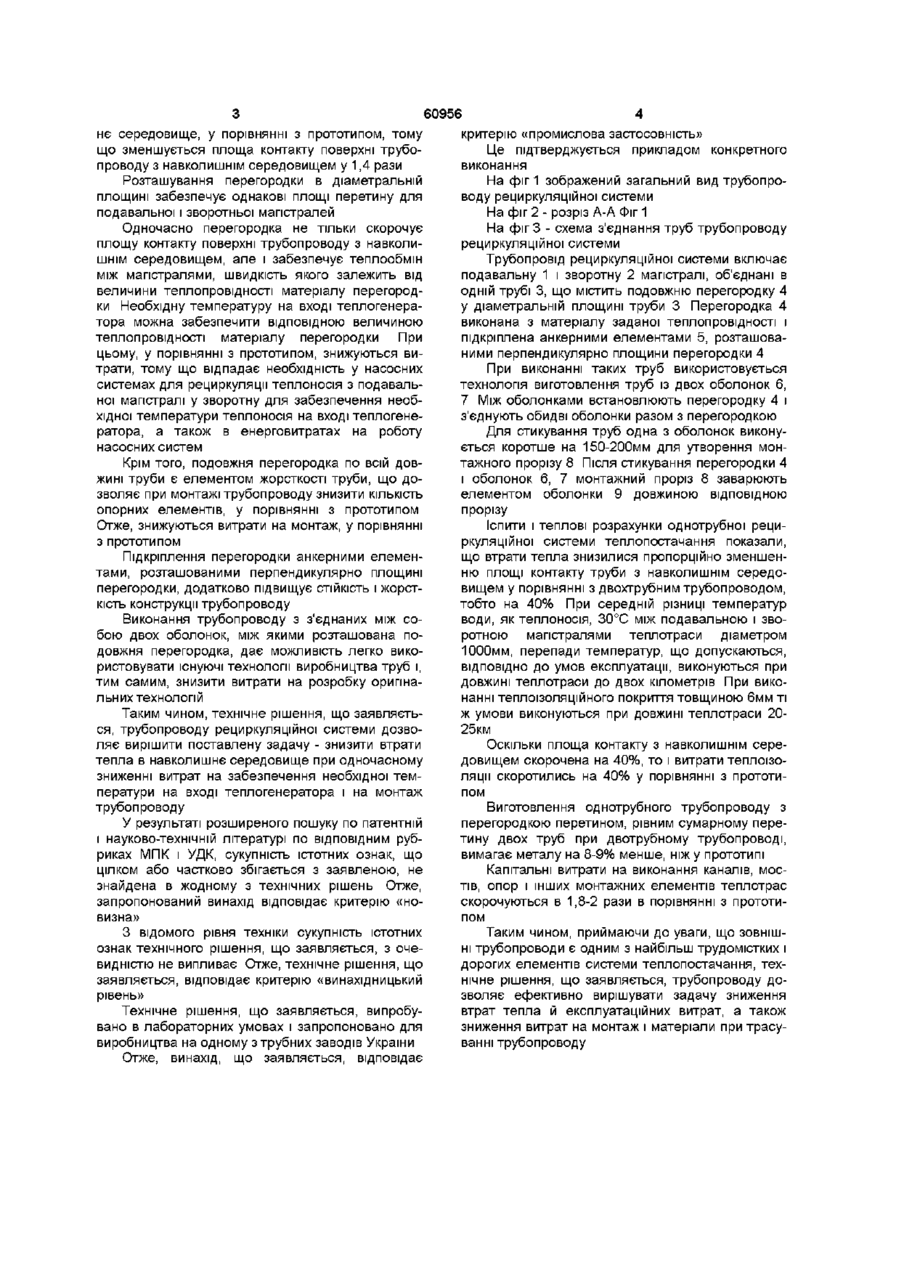

1 Трубопровід рециркуляційної системи, що включає подавальну і зворотну магістралі, який відрізняється тим, що подавальна і зворотна магістралі розміщені в одній трубі, розділеній подовжньою перегородкою в діаметральній площині труби 2 Трубопровід за п 1, який відрізняється тим, що перегородка виконана з матеріалу заданої теплопровідності 3 Трубопровід за п 1, який відрізняється тим, що перегородка підкріплена анкерними елементами, розташованими перпендикулярно площині перегородки 4 Трубопровід за п 1, який відрізняється тим, що труба трубопроводу виконана зі з'єднаних між собою двох подовжніх оболонок і перегородки між ними Винахід відноситься до транспортних трубопроводів для рециркуляційних систем, а саме до конструкції труб для трубопроводів рециркуляційних систем, зокрема теплопостачання ВІДОМІ трубопроводи для транспорту тепла з рециркуляцією теплоносія, що включають подавальну і зворотну магістралі, виконані у виді двох труб, одна з яких є подавальною магістраллю, друга - зворотною (Щекин Р В и др Справочник по теплоснабжению и вентиляции в гражданском строительстве) Основним недоліком відомих трубопроводів є великі втрати тепла в навколишнє середовище при транспорті теплової енергії У той же час, на вході зворотньої магістралі в теплогенератор, для запобігання його корозії, необхідно підтримувати температуру вище крапки роси, що вимагає додаткового джерела тепла Для цієї мети у відомому трубопроводі використовують додаткову насосну систему для перетоку частини теплоносія з подавальної магістралі у зворотну і, тим самим, підвищують температуру на вході в теплогенератор Це вимагає значних витрат, як на саму насосну систему так і на енергію для її роботи канали тощо Таким чином, відомий трубопровід характеризується великими втратами тепла в навколишнє середовище і значними витратами для забезпечення необхідної температури теплоносія на вході в теплогенератор, а також великими витратами на монтаж трубопроводу В основу винаходу поставлена задача в трубопроводі рециркуляційної системи, шляхом об'єднання подавальної і зворотньої магістралі в одній трубі з подовжньою перегородкою, знизити втрати тепла в навколишнє середовище при одночасному зниженні витрат на забезпечення необхідної температури теплоносія на вході в теплогенератор і на монтаж трубопроводу Поставлена задача вирішується тим, що в трубопроводі рециркуляційної системи, яка включає подавальну і зворотну магістралі, ВІДПОВІДНО до винаходу, подавальна і зворотня магістралі розміщені в одній трубі, розділеній подовжньою перегородкою в діаметральній площині труби, яка може бути виконана з матеріалу заданої теплопровідності і підкріпленою анкерними елементами, розташованими перпендикулярно площині перегородки При цьому труба трубопроводу може бути виконана з з'єднаних між собою двох подовжніх оболонок і перегородки між ними Об'єднання подавальної і зворотної магістралей в одній трубі, яка містить подовжню перегородку, дозволяє зменшити втрати тепла в навколиш Отже, відомий трубопровід з однієї сторони втрачає багато тепла, з іншого боку, вимагає додаткового джерела тепла і додаткових витрат Крім того, монтаж двотрубного трубопроводу досить складний і матеріаломісткий, тому що внаслідок недостатньої жорсткості труб необхідні численні монтажні спорудження - опори, кріплення, (О ю о> о (О 60956 нє середовище, у порівнянні з прототипом, тому критерію «промислова застосовність» що зменшується площа контаїсгу поверхні трубоЦе підтверджується прикладом конкретного проводу з навколишнім середовищем у 1,4 рази виконання Розташування перегородки в діаметральній На фіг 1 зображений загальний вид трубопроплощині забезпечує однакові площі перетину для воду рециркуляційної системи подавальної і зворотньої магістралей На фіг 2 - розріз А-А Фіг 1 Одночасно перегородка не тільки скорочує На фіг 3 - схема з'єднання труб трубопроводу площу контакту поверхні трубопроводу з навколирециркуляційної системи шнім середовищем, але і забезпечує теплообмін Трубопровід рециркуляційної системи включає між магістралями, швидкість якого залежить від подавальну 1 і зворотну 2 магістралі, об'єднані в величини теплопровідності матеріалу перегорододній трубі 3, що містить подовжню перегородку 4 ки Необхідну температуру на вході теплогенерау діаметральній площині труби 3 Перегородка 4 тора можна забезпечити ВІДПОВІДНОЮ величиною виконана з матеріалу заданої теплопровідності і теплопровідності матеріалу перегородки При підкріплена анкерними елементами 5, розташовацьому, у порівнянні з прототипом, знижуються виними перпендикулярно площини перегородки 4 трати, тому що відпадає необхідність у насосних При виконанні таких труб використовується системах для рециркуляції теплоносія з подавальтехнологія виготовлення труб із двох оболонок 6, ної магістралі у зворотну для забезпечення необ7 Між оболонками встановлюють перегородку 4 і хідної температури теплоносія на вході теплогенез'єднують обидві оболонки разом з перегородкою ратора, а також в енерговитратах на роботу Для стикування труб одна з оболонок виконунасосних систем ється коротше на 150-200мм для утворення монтажного прорізу 8 Після стикування перегородки 4 Крім того, подовжня перегородка по всій дові оболонок 6, 7 монтажний проріз 8 заварюють жині труби є елементом жорсткості труби, що доелементом оболонки 9 довжиною ВІДПОВІДНОЮ зволяє при монтажі трубопроводу знизити КІЛЬКІСТЬ прорізу опорних елементів, у порівнянні з прототипом Отже, знижуються витрати на монтаж, у порівнянні Іспити і теплові розрахунки однотрубної рециз прототипом ркуляційної системи теплопостачання показали, що втрати тепла знизилися пропорційно зменшенПідкріплення перегородки анкерними елеменню площі контакту труби з навколишнім середотами, розташованими перпендикулярно площині вищем у порівнянні з двохтрубним трубопроводом, перегородки, додатково підвищує СТІЙКІСТЬ І жорсттобто на 40% При середній різниці температур кість конструкції трубопроводу води, як теплоносія, 30°С між подавальною і звоВиконання трубопроводу з з'єднаних між соротною магістралями теплотраси діаметром бою двох оболонок, між якими розташована по1000мм, перепади температур, що допускаються, довжня перегородка, дає можливість легко викоВІДПОВІДНО до умов експлуатації, виконуються при ристовувати існуючі технології виробництва труб і, довжині теплотраси до двох кілометрів При викотим самим, знизити витрати на розробку оригінананні теплоізоляційного покриття товщиною 6мм ті льних технологій ж умови виконуються при довжині теплотраси 20Таким чином, технічне рішення, що заявляєть25км ся, трубопроводу рециркуляційної системи дозволяє вирішити поставлену задачу - знизити втрати Оскільки площа контакту з навколишнім серетепла в навколишнє середовище при одночасному довищем скорочена на 40%, то і витрати теплоізозниженні витрат на забезпечення необхідної темляції скоротились на 40% у порівнянні з прототиператури на вході теплогенератора і на монтаж пом трубопроводу Виготовлення однотрубного трубопроводу з перегородкою перетином, рівним сумарному переУ результаті розширеного пошуку по патентній тину двох труб при двотрубному трубопроводі, і науково-технічній літературі по ВІДПОВІДНИМ рубвимагає металу на 8-9% менше, ніж у прототипі риках МПК і УДК, сукупність істотних ознак, що цілком або частково збігається з заявленою, не Капітальні витрати на виконання каналів, мосзнайдена в жодному з технічних рішень Отже, тів, опор і інших монтажних елементів теплотрас запропонований винахід відповідає критерію «носкорочуються в 1,8-2 рази в порівнянні з прототивизна» пом З відомого рівня техніки сукупність істотних Таким чином, приймаючи до уваги, що ЗОВНІШознак технічного рішення, що заявляється, з очеНІ трубопроводи є одним з найбільш трудомістких і видністю не випливає Отже, технічне рішення, що дорогих елементів системи теплопостачання, техзаявляється, відповідає критерію «винахідницький нічне рішення, що заявляється, трубопроводу дорівень» зволяє ефективно вирішувати задачу зниження втрат тепла й експлуатаційних витрат, а також Технічне рішення, що заявляється, випробузниження витрат на монтаж і матеріали при трасувано в лабораторних умовах і запропоновано для ванні трубопроводу виробництва на одному з трубних заводів України Отже, винахід, що заявляється, відповідає 60956 Комп'ютерна верстка А Крулевський Підписне Тираж39 прим Міністерство освіти і науки України Державний департамент інтелектуальної власності, Львівська площа, 8, м Київ, МСП, 04655, Україна ДП "Український інститут промислової власності", вул Сім'ї Хохлових, 15, м Київ, 04119
