Пристрій для виготовлення кисневого коктейлю

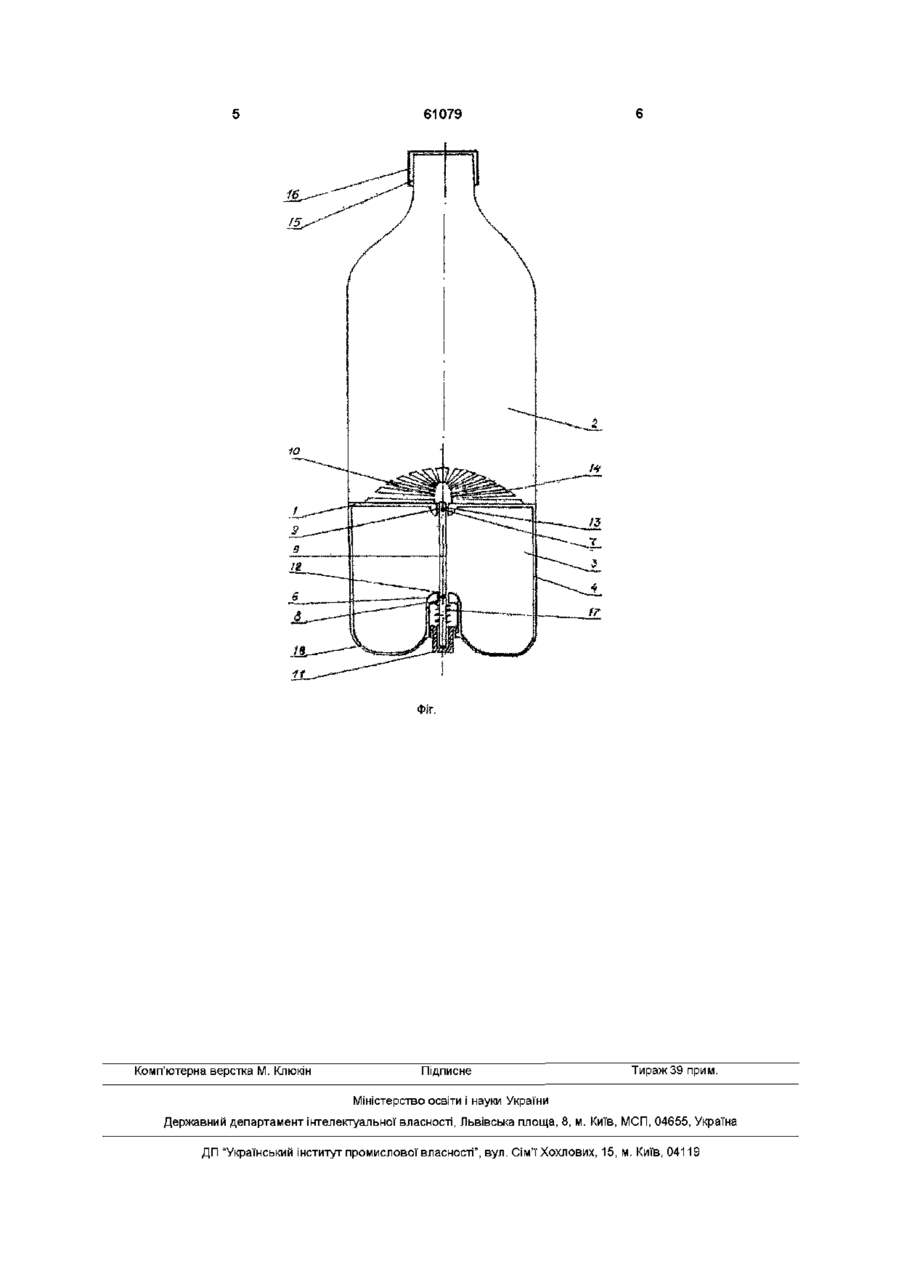

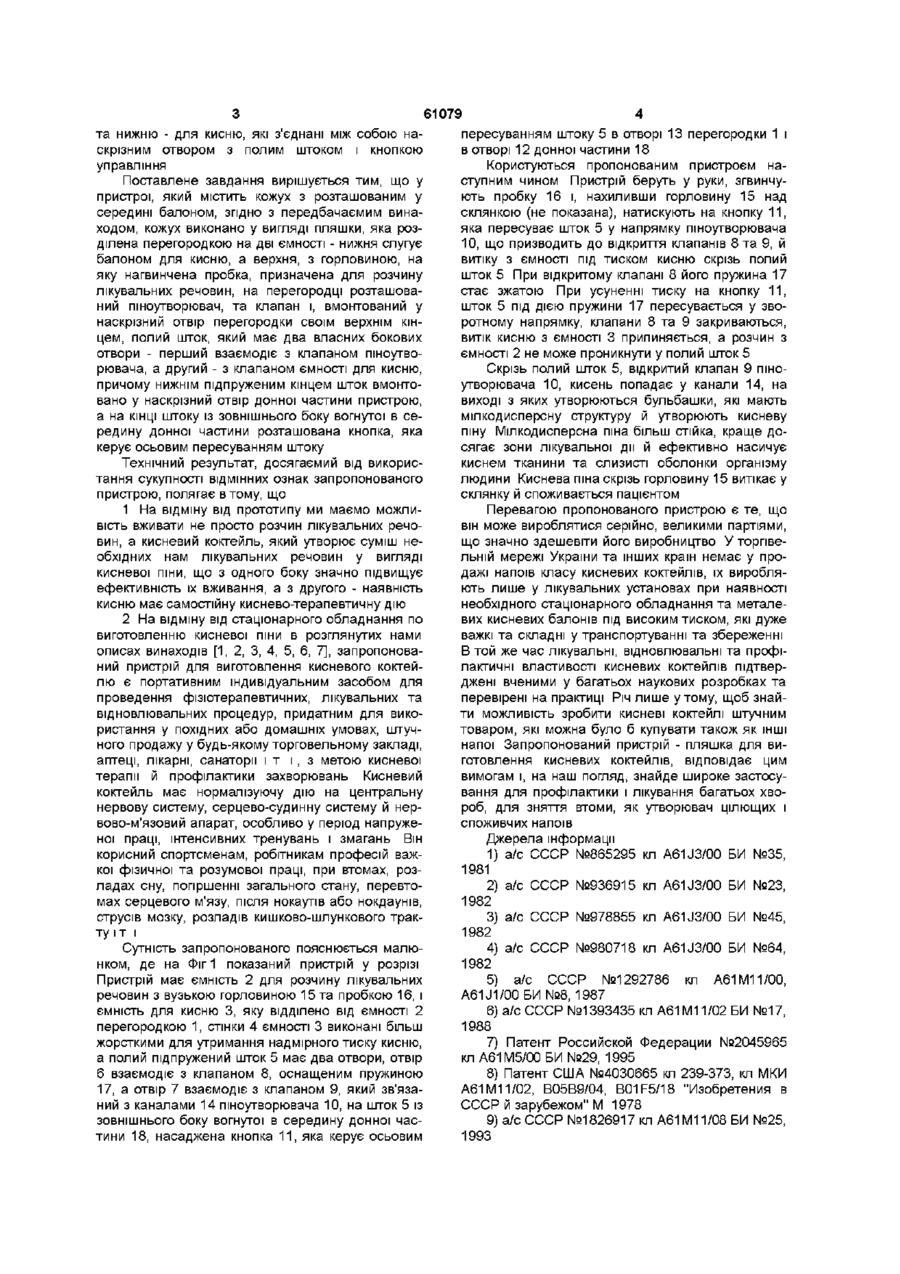

Пристрій для виготовлення кисневого коктейлю, який містить кожух з розташованим усередині балоном, який відрізняється тим, що кожух виконано у вигляді пляшки, яка розділена перегородкою на дві частини - нижню, яка є балоном для Передбачаемий винахід належить до харчової промисловості, медицини, спорту, до засобів виготовлення безалкогольних напоїв, зокрема кисневих коктейлів, які можуть бути використані як для загального споживання, так і для спортсменів та хворих людей під час перевтоми, перетренувань, погіршення загального стану, розладів сну, кишково-шлункового тракту і т і ВІДОМІ численні пристрої для виготовлення кисневих коктейлів [1, 2, 3, 4, 5, 6, 7] Кисень з балону підводиться до пристрою, в якому знаходиться розчин лікувальних речовин і вітамінів і, скрізь піноутворювач, під тиском, потрапляє в цю суміш, утворюючи кисневу піну, яка і споживається людиною Загальним недоліком цих пристроїв є те що вони мають стаціонарне устаткування, тобто важкий металевий балон з медичним киснем під високим тиском з редуктором, труби або шланги, складні пристрої для виготовлення кисневої піни В той же час виникає потреба для хворих, спортсменів, просто людей, які втомились або мають погіршення загального стану, розлади сну і т і у вживанні кисневих коктейлів різної профілактичної та лікувальної дії, які можна було б придбати у будьякому гастрономі чи аптеці так, як зараз ми купуємо різні безалкогольні напої Відомий пристрій для вспінення рідинних косметичних речовин [8], який є портативним, ручним, електричним апаратом, має електропомпу, проточну камеру, генеруюче пристосування для виготовлення піни у вигляді елементу з порами і відкри кисню, і верхню, з горловиною, на яку нагвинчена пробка, яка є ємністю для розчину лікувальних речовин, на перегородці розташований пшоутворювач, та клапан і, вмонтований у наскрізний отвір перегородки своїм верхнім кінцем, порожнистий шток, який має два власних бокових отвори - перший для взаємодії з клапаном пшоутворювача, а другий - з клапаном ємності для кисню, нижнім підпружиненим кінцем шток вмонтовано у наскрізний отвір донної частини пристрою, на КІНЦІ штока із зовнішнього боку вгнутої всередину донної частини пристрою розташована кнопка, яка керує осьовим пересуванням штока тими ячейками, занурене в рідинний косметичний розчин Хоча цей пристрій є портативним, він дуже складний і дорогий у виробництві, до того ж він не призначений для виготовлення кисневих коктейлів Найбільш близькім за технічною суттю є портативний пристрій для видачі розчину медикаментів [9], який має вигляд кожуху, у якому з можливістю осьового пересування розташований балон з лікувальним розчином під тиском Надавлюючи на дно балону рукою, пацієнт приводить у дію клапан, який дозволяє розчину у вигляді струї попадати в перинеальну частину тіла Недоліком прототипу є те, що він має лише одну ємність для готового розчину медикаментів під тиском і пристосований для одержання струї розчину, тоді як нам потрібно одержати кисневий коктейль з лікувальних речовин і кисню безпосередньо перед вживанням (попередньо наситити розчин киснем, як це роблять з газованими ССЬ напоями, неможливо тому, що кисневий коктейль зіпсується) В основу винаходу поставлено завдання шляхом спрощення конструкції відомих в техніці винаходів, підвищення їх портативності і зручності використання та розширення попиту, розробити новий портативний пристрій для виготовлення кисневого коктейлю, який на відміну від прототипу (патент США №1826917), має дві ємності, розділені перегородкою з піноутворювачем на дві частини верхню, призначену для лікувальних речовин, О О (О 61079 пересуванням штоку 5 в отворі 13 перегородки 1 і в отворі 12 донної частини 18 Користуються пропонованим пристроєм наступним чином Пристрій беруть у руки, згвинчують пробку 16 і, нахиливши горловину 15 над склянкою (не показана), натискують на кнопку 11, яка пересуває шток 5 у напрямку піноутворювача 10, що призводить до відкриття клапанів 8 та 9, й витіку з ємності під тиском кисню скрізь полий шток 5 При відкритому клапані 8 його пружина 17 стає зжатою При усуненні тиску на кнопку 11, шток 5 під дією пружини 17 пересувається у зворотному напрямку, клапани 8 та 9 закриваються, витік кисню з ємності 3 припиняється, а розчин з ємності 2 не може проникнути у полий шток 5 Скрізь полий шток 5, відкритий клапан 9 піноутворювача 10, кисень попадає у канали 14, на виході з яких утворюються бульбашки, які мають мілкодисперсну структуру й утворюють кисневу піну Мілкодисперсна піна більш стійка, краще досягає зони лікувальної дм й ефективно насичує киснем тканини та слизисті оболонки організму Технічний результат, досягаємий від викорислюдини Киснева піна скрізь горловину 15 витікає у тання сукупності ВІДМІННИХ ознак запропонованого склянку й споживається пацієнтом пристрою, полягає втому, що 1 На відміну від прототипу ми маємо можлиПеревагою пропонованого пристрою є те, що вість вживати не просто розчин лікувальних речовін може вироблятися серійно, великими партіями, вин, а кисневий коктейль, який утворює суміш нещо значно здешевіти його виробництво Уторпвеобхідних нам лікувальних речовин у вигляді льній мережі України та інших країн немає у прокисневої піни, що з одного боку значно підвищує дажі напоїв класу кисневих коктейлів, їх виробляефективність їх вживання, а з другого - наявність ють лише у лікувальних установах при наявності кисню має самостійну киснево-терапевтичну дію необхідного стаціонарного обладнання та металевих кисневих балонів під високим тиском, які дуже 2 На відміну від стаціонарного обладнання по важкі та складні у транспортуванні та збереженні виготовленню кисневої піни в розглянутих нами В той же час лікувальні, відновлювальні та профіописах винаходів [1, 2, 3, 4, 5, 6, 7], запропоновалактичні властивості кисневих коктейлів підтверний пристрій для виготовлення кисневого коктейджені вченими у багатьох наукових розробках та лю є портативним індивідуальним засобом для перевірені на практиці Річ лише у тому, щоб знайпроведення фізіотерапевтичних, лікувальних та ти можливість зробити кисневі коктейлі штучним відновлювальних процедур, придатним для викотоваром, які можна було б купувати також як ІНШІ ристання у похідних або домашніх умовах, штучнапої Запропонований пристрій - пляшка для виного продажу у будь-якому торговельному закладі, готовлення кисневих коктейлів, відповідає цим аптеці, лікарні, санаторії і т і , з метою кисневої вимогам і, на наш погляд, знайде широке застосутерапії й профілактики захворювань Кисневий вання для профілактики і лікування багатьох хвококтейль має нормалізуючу дію на центральну роб, для зняття втоми, як утворювач цілющих і нервову систему, серцево-судинну систему й нерспоживчих напоїв вово-м'язовий апарат, особливо у період напруженої праці, інтенсивних тренувань і змагань Він Джерела інформації корисний спортсменам, робітникам професій важ1) а/с СССР №865295 кл A61J3/00 БИ №35, кої фізичної та розумової праці, при втомах, роз1981 ладах сну, погіршенні загального стану, перевто2) а/с СССР №936915 кл A61J3/00 БИ №23, мах серцевого м'язу, після нокаутів або нокдаунів, 1982 струсів мозку, розладів кишково-шлункового трак3) а/с СССР №978855 кл A61J3/00 БИ №45, ту і т і 1982 Сутність запропонованого пояснюється малю4) а/с СССР №980718 кл A61J3/00 БИ №64, нком, де на Фіг 1 показаний пристрій у розрізі 1982 Пристрій має ємність 2 для розчину лікувальних 5) а/с СССР №1292786 кл А61М11/00, речовин з вузькою горловиною 15 та пробкою 16, і А61Л/00БИ №8, 1987 ємність для кисню 3, яку відділено від ємності 2 6) а/с СССР №1393435 кл А61М11/02 БИ №17, перегородкою 1, стінки 4 ємності 3 виконані більш 1988 жорсткими для утримання надмірного тиску кисню, 7) Патент Российской Федерации №2045965 а полий підпружений шток 5 має два отвори, отвір кл А61М5/00 БИ №29, 1995 6 взаємодіє з клапаном 8, оснащеним пружиною 8) Патент США №4030665 кл 239-373, кл МКИ 17, а отвір 7 взаємодіє з клапаном 9, який зв'язаА61М11/02, В05В9/04, B01F5/18 "Изобретения в ний з каналами 14 піноутворювача 10, на шток 5 із СССР й зарубежом" М 1978 зовнішнього боку вогнутої в середину донної час9) а/с СССР №1826917 кл А61М11/08 БИ №25, тини 18, насаджена кнопка 11, яка керує осьовим 1993 та нижню - для кисню, які з'єднані між собою наскрізним отвором з пол им штоком і кнопкою управління Поставлене завдання вирішується тим, що у пристрої, який містить кожух з розташованим у середині балоном, згідно з передбачаємим винаходом, кожух виконано у вигляді пляшки, яка розділена перегородкою на дві ємності - нижня слугує балоном для кисню, а верхня, з горловиною, на яку нагвинчена пробка, призначена для розчину лікувальних речовин, на перегородці розташований пшоутворювач, та клапан і, вмонтований у наскрізний отвір перегородки своїм верхнім кінцем, полий шток, який має два власних бокових отвори - перший взаємодіє з клапаном пшоутворювача, а другий - з клапаном ємності для кисню, причому нижнім підпруженим кінцем шток вмонтовано у наскрізний отвір донної частини пристрою, а на КІНЦІ штоку із зовнішнього боку вогнутої в середину донної частини розташована кнопка, яка керує осьовим пересуванням штоку 61079 Фіг. Комп'ютерна верстка М. Клюкін Підписне Тираж39 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, Львівська площа, 8, м. Київ, МСП, 04655, Україна ДП "Український інститут промислової власності", вул. Сім'ї Хохлових, 15, м. Київ, 04119
