Пристрій для фільтрації зображення рухомих мікробіологічних об’єктів

Завантажити PDF файл.

Формула / Реферат

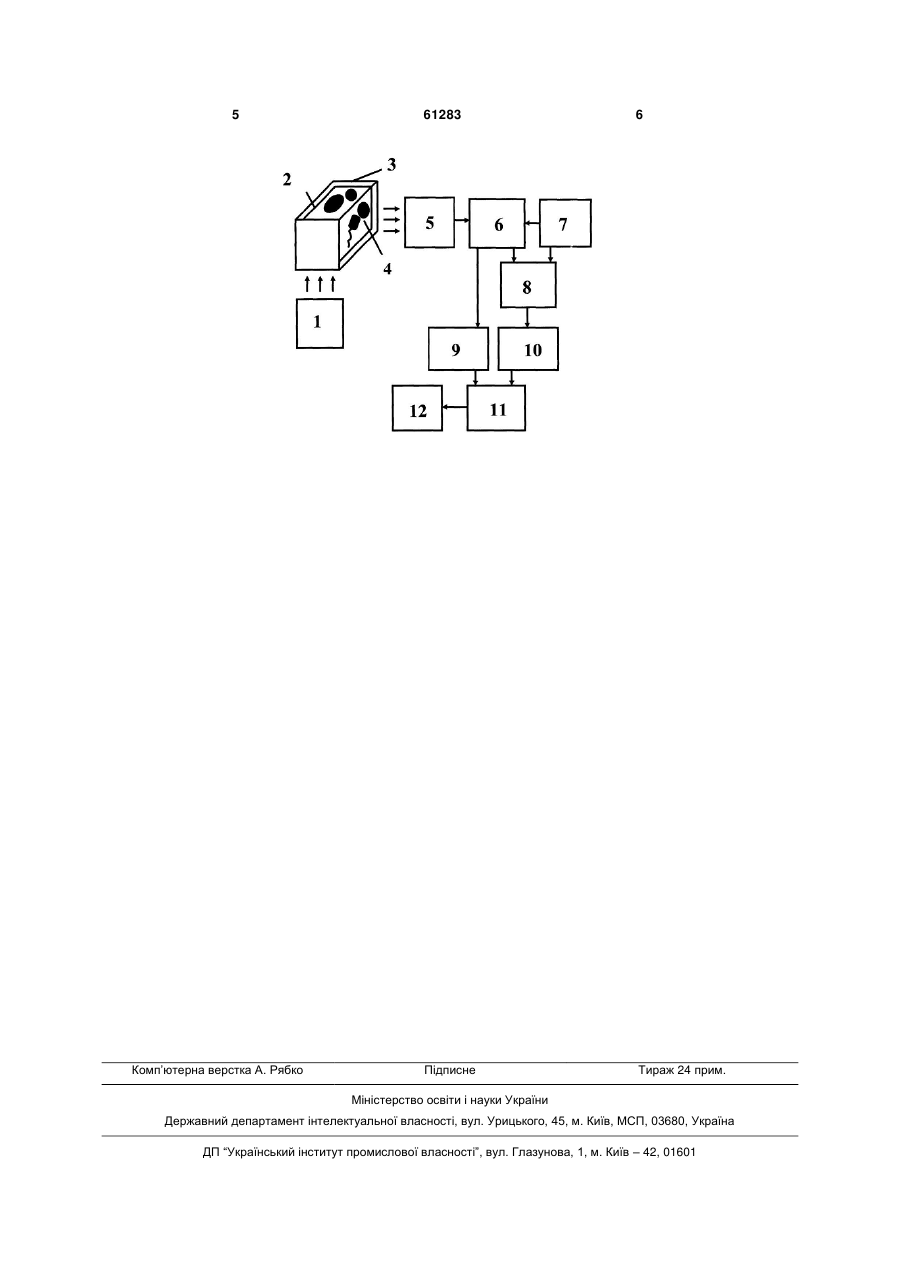

Пристрій для фільтрації зображення рухомих мікробіологічних об'єктів, який містить джерело освітлення зразка мікробіологічного матеріалу, який знаходиться у чашці Петрі з поживною речовиною, при цьому чашку Петрі конструктивно об'єднано з термостатом для підтримання рівномірної температури зразка, мікроскоп для збільшення зображення зразка, який об'єднано з телевізійним датчиком, блок реєстрації, який відрізняється тим, що вводять генератор тактових імпульсів, елемент затримки, перший та другий блоки пам'яті, віднімальний блок, при цьому перший вихід телевізійного датчика підключено до входу першого блока пам'яті, другий вихід телевізійного датчика з'єднано з першим входом елемента затримки, другим входом якого є перший вихід генератора тактових імпульсів, другий вихід якого підключено до другого входу телевізійного датчика, а вихід елемента затримки підключено до входу другого блока пам'яті, вихід якого підключено до першого входу віднімального блока, другим входом якого є вихід першого блока пам'яті, а вихід елемента затримки підключено до входу блока реєстрації.

Текст

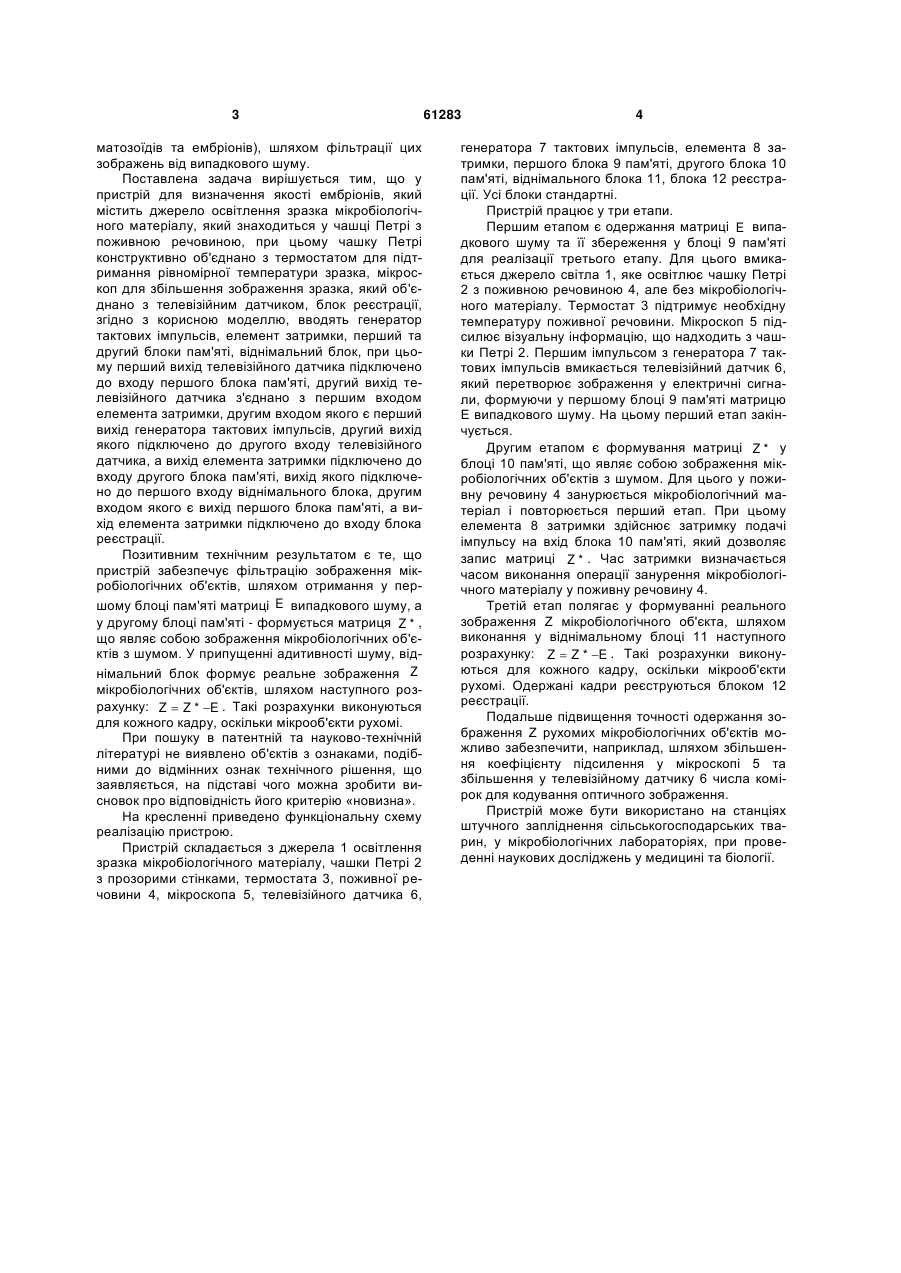

Пристрій для фільтрації зображення рухомих мікробіологічних об'єктів, який містить джерело освітлення зразка мікробіологічного матеріалу, який знаходиться у чашці Петрі з поживною речовиною, при цьому чашку Петрі конструктивно об'єднано з термостатом для підтримання рівномірної температури зразка, мікроскоп для збільшення 3 матозоїдів та ембріонів), шляхом фільтрації цих зображень від випадкового шуму. Поставлена задача вирішується тим, що у пристрій для визначення якості ембріонів, який містить джерело освітлення зразка мікробіологічного матеріалу, який знаходиться у чашці Петрі з поживною речовиною, при цьому чашку Петрі конструктивно об'єднано з термостатом для підтримання рівномірної температури зразка, мікроскоп для збільшення зображення зразка, який об'єднано з телевізійним датчиком, блок реєстрації, згідно з корисною моделлю, вводять генератор тактових імпульсів, елемент затримки, перший та другий блоки пам'яті, віднімальний блок, при цьому перший вихід телевізійного датчика підключено до входу першого блока пам'яті, другий вихід телевізійного датчика з'єднано з першим входом елемента затримки, другим входом якого є перший вихід генератора тактових імпульсів, другий вихід якого підключено до другого входу телевізійного датчика, а вихід елемента затримки підключено до входу другого блока пам'яті, вихід якого підключено до першого входу віднімального блока, другим входом якого є вихід першого блока пам'яті, а вихід елемента затримки підключено до входу блока реєстрації. Позитивним технічним результатом є те, що пристрій забезпечує фільтрацію зображення мікробіологічних об'єктів, шляхом отримання у першому блоці пам'яті матриці E випадкового шуму, а у другому блоці пам'яті - формується матриця Z * , що являє собою зображення мікробіологічних об'єктів з шумом. У припущенні адитивності шуму, віднімальний блок формує реальне зображення Z мікробіологічних об'єктів, шляхом наступного розрахунку: Z  Z * E . Такі розрахунки виконуються для кожного кадру, оскільки мікрооб'єкти рухомі. При пошуку в патентній та науково-технічній літературі не виявлено об'єктів з ознаками, подібними до відмінних ознак технічного рішення, що заявляється, на підставі чого можна зробити висновок про відповідність його критерію «новизна». На кресленні приведено функціональну схему реалізацію пристрою. Пристрій складається з джерела 1 освітлення зразка мікробіологічного матеріалу, чашки Петрі 2 з прозорими стінками, термостата 3, поживної речовини 4, мікроскопа 5, телевізійного датчика 6, 61283 4 генератора 7 тактових імпульсів, елемента 8 затримки, першого блока 9 пам'яті, другого блока 10 пам'яті, віднімального блока 11, блока 12 реєстрації. Усі блоки стандартні. Пристрій працює у три етапи. Першим етапом є одержання матриці E випадкового шуму та її збереження у блоці 9 пам'яті для реалізації третього етапу. Для цього вмикається джерело світла 1, яке освітлює чашку Петрі 2 з поживною речовиною 4, але без мікробіологічного матеріалу. Термостат 3 підтримує необхідну температуру поживної речовини. Мікроскоп 5 підсилює візуальну інформацію, що надходить з чашки Петрі 2. Першим імпульсом з генератора 7 тактових імпульсів вмикається телевізійний датчик 6, який перетворює зображення у електричні сигнали, формуючи у першому блоці 9 пам'яті матрицю Е випадкового шуму. На цьому перший етап закінчується. Другим етапом є формування матриці Z * у блоці 10 пам'яті, що являє собою зображення мікробіологічних об'єктів з шумом. Для цього у поживну речовину 4 занурюється мікробіологічний матеріал і повторюється перший етап. При цьому елемента 8 затримки здійснює затримку подачі імпульсу на вхід блока 10 пам'яті, який дозволяє запис матриці Z * . Час затримки визначається часом виконання операції занурення мікробіологічного матеріалу у поживну речовину 4. Третій етап полягає у формуванні реального зображення Z мікробіологічного об'єкта, шляхом виконання у віднімальному блоці 11 наступного розрахунку: Z  Z * E . Такі розрахунки виконуються для кожного кадру, оскільки мікрооб'єкти рухомі. Одержані кадри реєструються блоком 12 реєстрації. Подальше підвищення точності одержання зображення Z рухомих мікробіологічних об'єктів можливо забезпечити, наприклад, шляхом збільшення коефіцієнту підсилення у мікроскопі 5 та збільшення у телевізійному датчику 6 числа комірок для кодування оптичного зображення. Пристрій може бути використано на станціях штучного запліднення сільськогосподарських тварин, у мікробіологічних лабораторіях, при проведенні наукових досліджень у медицині та біології. 5 Комп’ютерна верстка А. Рябко 61283 6 Підписне Тираж 24 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601

Дивитися

Додаткова інформація

Назва патенту англійською

Device for filtering images of mobile microbiological objects

Автори англійською

Putiatin Valerii Petrovych, Levkin Artur Volodymyrovych, Rudenko Anatolii Petrovych, Chalyi Ihor Vilievych

Назва патенту російською

Устройство для фильтрации изображения подвижных микробиологических объектов

Автори російською

Путятин Валерий Петрович, Левкин Артур Владимирович, Руденко Анатолий Петрович, Чалый Игорь Вильевич

МПК / Мітки

МПК: A61D 19/04

Мітки: об'єктів, пристрій, мікробіологічних, рухомих, зображення, фільтрації
