Волокноутворюючий пристрій

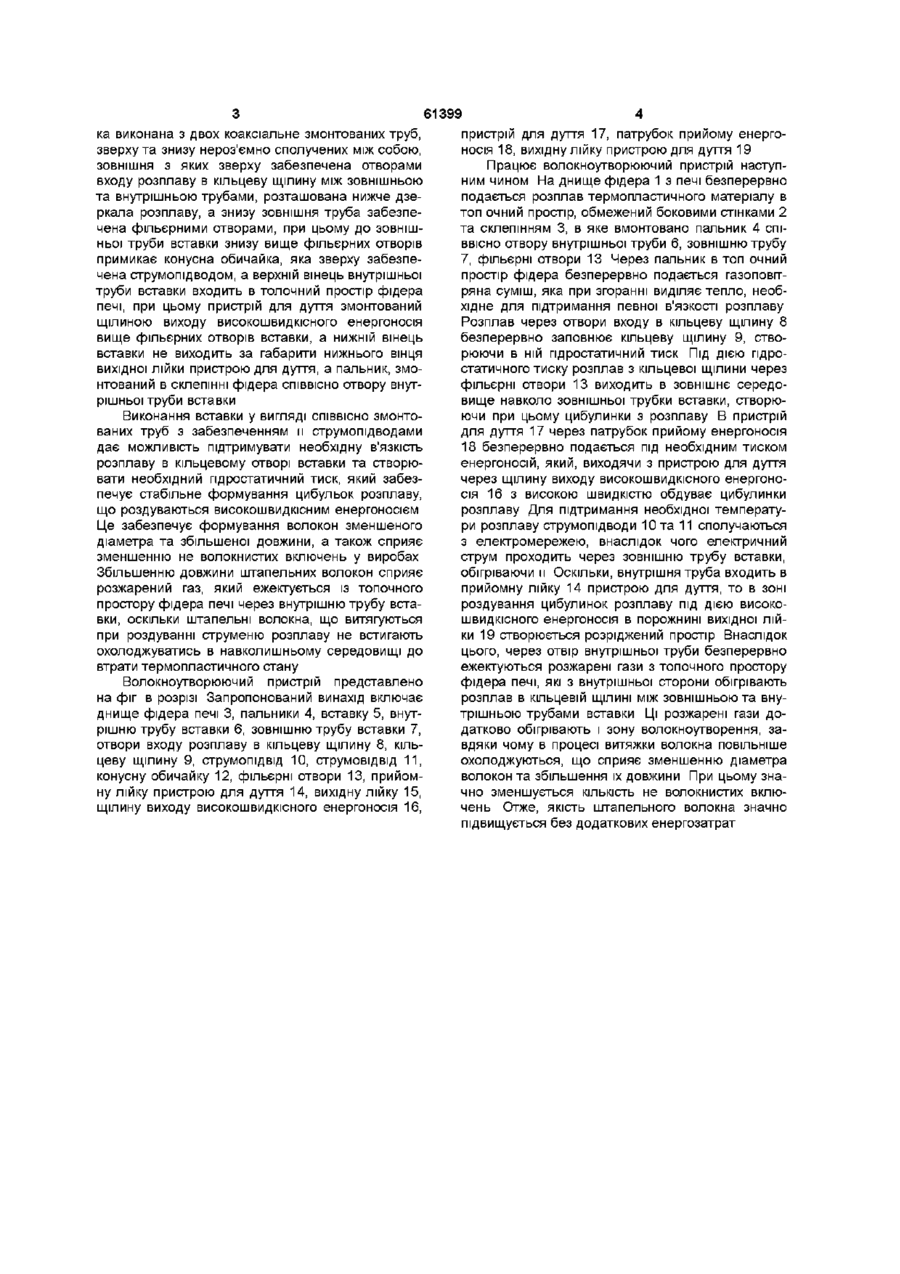

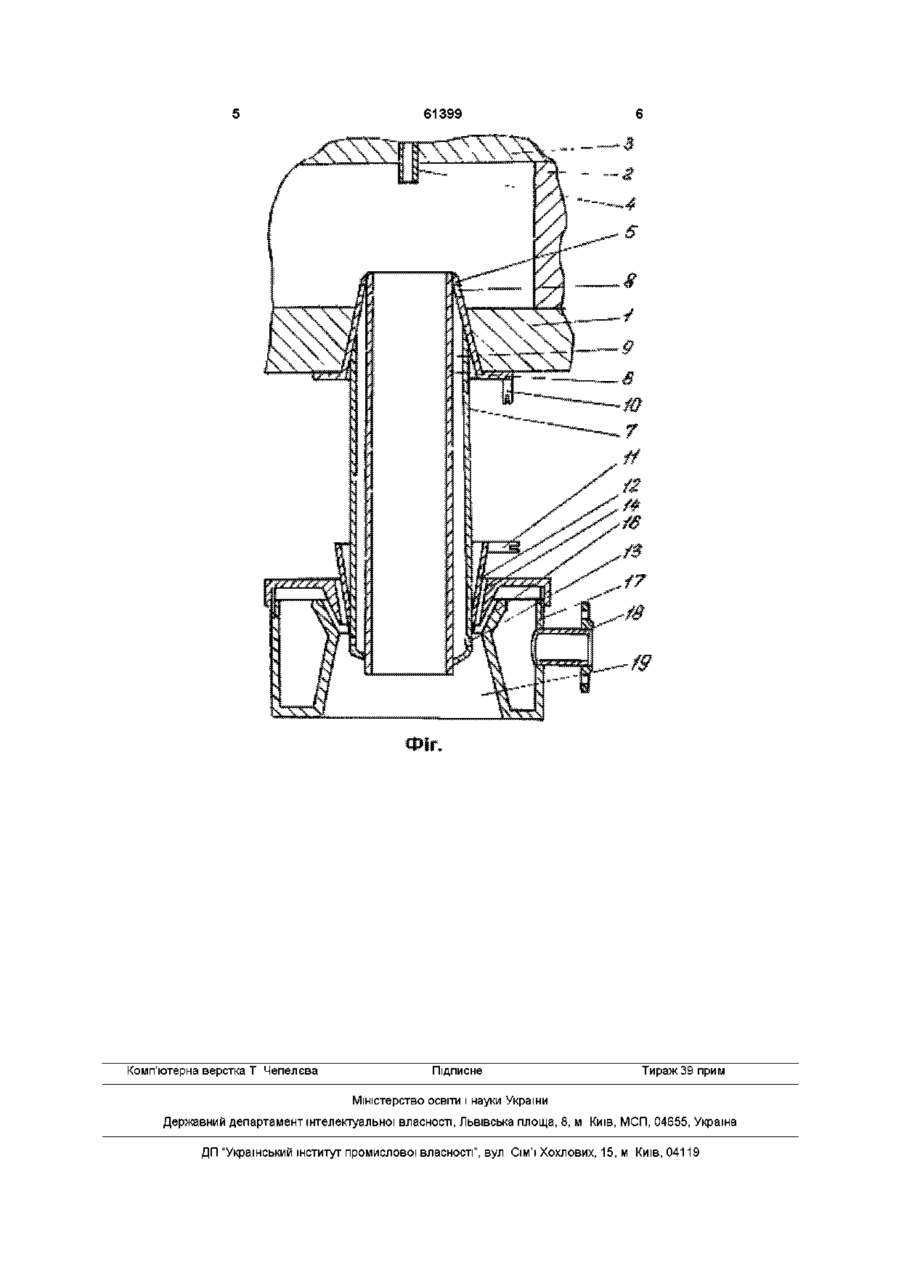

Волокностворюючий пристрій, який включає днище фідера печі, бокові стінки, склепіння фідера, пальники, вставку, вмонтовану з виходом через днище фідера в топочний простір вище дзеркала розплаву, пристрій для дуття, забезпечений щілиною виходу високошвидкісного енергоносія, прийомною та вихідною лійками, патрубком прийому енергоносія, струмопідводи, верхній з яких сполучений з верхнім кінцем вставки, який відріз няється тим, що вставка виконана з двох коаксіальне змонтованих труб, зверху та знизу нероз'ємно сполучених між собою, зовнішня з яких зверху забезпечена отворами входу розплаву в кільцеву щілину між зовнішньою та внутрішньою трубами, розташована нижче дзеркала розплаву, а знизу зовнішня труба забезпечена фільєрними отворами, при цьому до зовнішньої труби вставки знизу вище фільєрних отворів примикає конусна обичайка, яка зверху забезпечена струмопідводом, а верхній вінець внутрішньої труби вставки входить в топочний простір фідера печі, при цьому пристрій для дуття змонтований щілиною виходу високошвидкісного енергоносія вище фільєрних отворів вставки, а нижній вінець вставки не виходить за габарити нижнього вінця вихідної лійки пристрою для дуття, а пальник, змонтований в склепінні фідера СПІВВІСНО отвору внутрішньої труби вставки Винахід відноситься до галузі виготовлення штапельного волокна із розплавів термопластичних матеріалів і може бути використаним на підприємствах промисловості будівельних матеріалів, в ХІМІЧНІЙ промисловості, металургії та інших галузях, в яких виготовляють штапельні волокна із розплавів ВІДОМІ пристрої реалізації вертикальнодувного способу виробки штапельних волокон із склорозплавів (Г Р Тобольський Мінеральна вата та вироби з неї Південне-Уральське книжне видавництво, Челябінськ, 1968, с 237) Недоліком таких пристроїв є низька якість вироблених штапельних волокон, які характеризуються значною хрупкістю, великою КІЛЬКІСТЮ не волокнистих включень, малою довжиною волокон та великим діаметром штапельного волокна Найбільш близьким за технічною сутністю та результатом, що досягається, є волокноутворюючий пристрій (ас СРСР №1375582, С03В37/06, бюл №7, 1988 Цей пристрій включає корпус з центрально розташованим соплом подачі розплаву на роздування, який формується в вигляді струменя Робоче сопло пристрою виконано в вигляді трьох втулок, що мають можливість переміщуватись одна відносно одної Такий пристрій дає змогу підвищити якість вироблених штапельних волокон за рахунок збільшення зони виробки Недоліком такого пристрою створення тонких штапельних волокон є значна КІЛЬКІСТЬ неволокнистих включень, великий діаметр штапельних волокон В основу винаходу, що пропонується, поставлена задача зменшити діаметр вироблених штапельних волокон, а також зменшити КІЛЬКІСТЬ не волокнистих включень Поставлена задача вирішена тим, що в волокноутворюючому пристрої, який включає днище фідера печі, бокові стінки, склепіння фідера, пальники, вставку, вмонтовану з виходом через днище фідера в толочний простір вище дзеркала розплаву, пристрій для дуття, забезпечений щілиною виходу високошвидкісного енергоносія, прийомною та вихідною лійками, патрубком прийому енергоносія, струмопідводи, верхній з яких сполучений з верхнім кінцем вставки, згідно з винаходом, встав со (О 61399 ка виконана з двох коаксіальне змонтованих труб, пристрій для дуття 17, патрубок прийому енергозверху та знизу нероз'ємно сполучених між собою, носія 18, вихідну лійку пристрою для дуття 19 зовнішня з яких зверху забезпечена отворами Працює волокноутворюючий пристрій наступвходу розплаву в кільцеву щілину між зовнішньою ним чином На днище фідера 1 з печі безперервно та внутрішньою трубами, розташована нижче дзеподається розплав термопластичного матеріалу в ркала розплаву, а знизу зовнішня труба забезпетоп очний простір, обмежений боковими стінками 2 чена фільєрними отворами, при цьому до зовнішта склепінням 3, в яке вмонтовано пальник 4 СПІньої труби вставки знизу вище фільєрних отворів ВВІСНО отвору внутрішньої труби 6, зовнішню трубу примикає конусна обичайка, яка зверху забезпе7, фільєрні отвори 13 Через пальник в топ очний чена струмопідводом, а верхній вінець внутрішньої простір фідера безперервно подається газоповіттруби вставки входить в толочний простір фідера ряна суміш, яка при згоранні виділяє тепло, необпечі, при цьому пристрій для дуття змонтований хідне для підтримання певної в'язкості розплаву щілиною виходу високошвидкісного енергоносія Розплав через отвори входу в кільцеву щілину 8 вище фільєрних отворів вставки, а нижній вінець безперервно заповнює кільцеву щілину 9, ствовставки не виходить за габарити нижнього вінця рюючи в ній гідростатичний тиск Під дією гідровихідної лійки пристрою для дуття, а пальник, змостатичного тиску розплав з кільцевої щілини через нтований в склепінні фідера СПІВВІСНО отвору внутфільєрні отвори 13 виходить в зовнішнє середорішньої труби вставки вище навколо зовнішньої трубки вставки, створюючи при цьому цибулинки з розплаву В пристрій Виконання вставки у вигляді СПІВВІСНО змонтодля дуття 17 через патрубок прийому енергоносія ваних труб з забезпеченням и струмопідводами 18 безперервно подається під необхідним тиском дає можливість підтримувати необхідну в'язкість енергоносій, який, виходячи з пристрою для дуття розплаву в кільцевому отворі вставки та створючерез щілину виходу високошвидкісного енергоновати необхідний гідростатичний тиск, який забезсія 16 з високою швидкістю обдуває цибулинки печує стабільне формування цибульок розплаву, розплаву Для підтримання необхідної температущо роздуваються високошвидкісним енергоносієм ри розплаву струмопідводи Ю т а 11 сполучаються Це забезпечує формування волокон зменшеного з електромережею, внаслідок чого електричний діаметра та збільшеної довжини, а також сприяє струм проходить через зовнішню трубу вставки, зменшенню не волокнистих включень у виробах обігріваючи и Оскільки, внутрішня труба входить в Збільшенню довжини штапельних волокон сприяє прийомну лійку 14 пристрою для дуття, то в зоні розжарений газ, який ежектується із топочного роздування цибулинок розплаву під дією високопростору фідера печі через внутрішню трубу всташвидкісного енергоносія в порожнині вихідної лійвки, оскільки штапельні волокна, що витягуються ки 19 створюється розріджений простір Внаслідок при роздуванні струменю розплаву не встигають цього, через отвір внутрішньої труби безперервно охолоджуватись в навколишньому середовищі до ежектуються розжарені гази з топочного простору втрати термопластичного стану фідера печі, які з внутрішньої сторони обігрівають Волокноутворюючий пристрій представлено розплав в кільцевій ЩІЛИНІ МІЖ ЗОВНІШНЬОЮ та внуна фіг в розрізі Запропонований винахід включає трішньою трубами вставки Ці розжарені гази доднище фідера печі 3, пальники 4, вставку 5, внутдатково обігрівають і зону волокноутворення, зарішню трубу вставки 6, зовнішню трубу вставки 7, вдяки чому в процесі витяжки волокна повільніше отвори входу розплаву в кільцеву щілину 8, кільохолоджуються, що сприяє зменшенню діаметра цеву щілину 9, струмопідвід 10, струмовідвід 11, волокон та збільшення їх довжини При цьому знаконусну обичайку 12, фільєрні отвори 13, прийомчно зменшується КІЛЬКІСТЬ не волокнистих вклюну лійку пристрою для дуття 14, вихідну лійку 15, чень Отже, якість штапельного волокна значно щілину виходу високошвидкісного енергоносія 16, підвищується без додаткових енергозатрат 61399 Комп'ютерна верстка Т Чепелєва Підписне Тираж39 прим Міністерство освіти і науки України Державний департамент інтелектуальної власності, Львівська площа, 8, м Київ, МСП, 04655, Україна ДП "Український інститут промислової власності", вул Сім'ї Хохлових, 15, м Київ, 04119
