Пристрій для виготовлення лускових виробів із склорозплавів

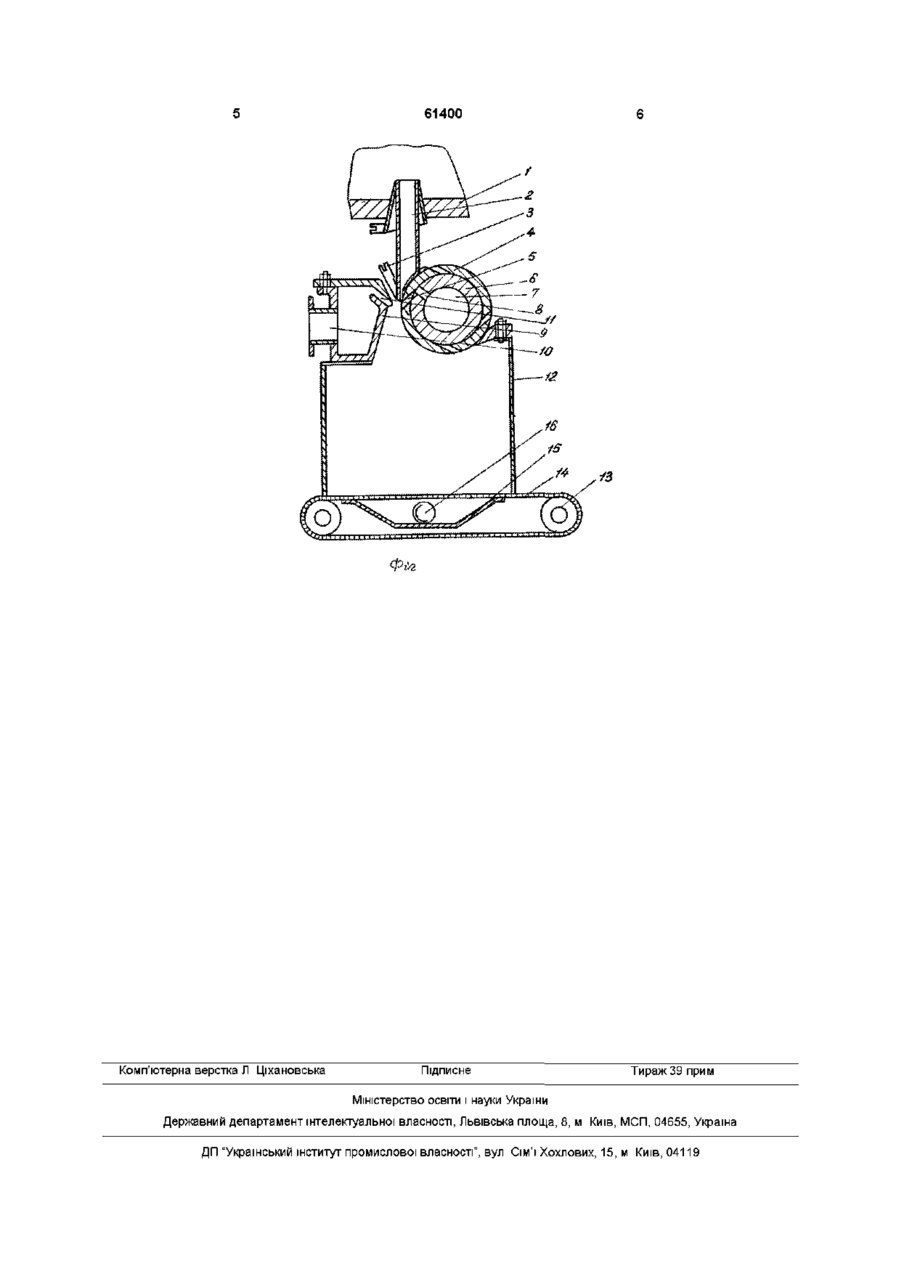

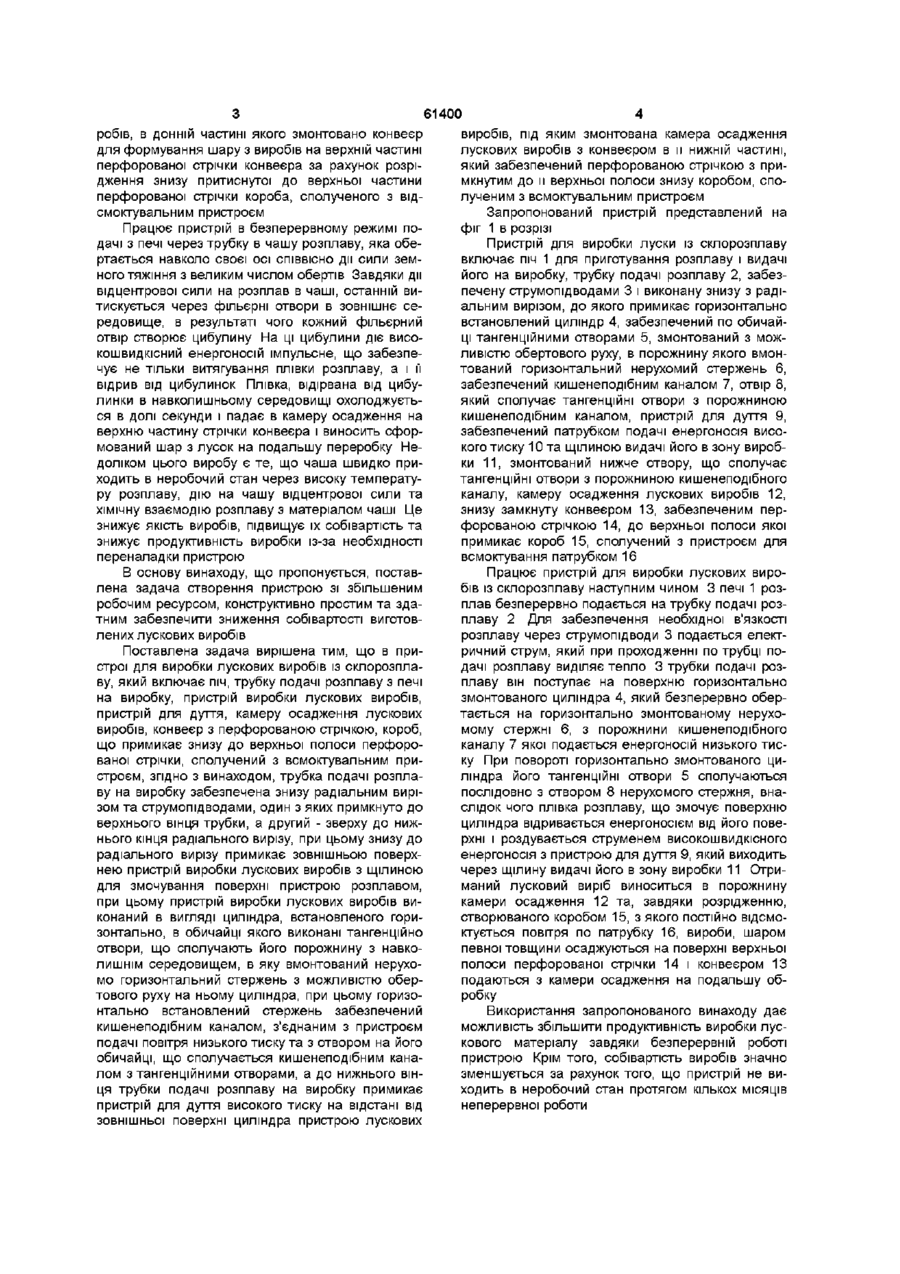

Пристрій для виготовлення лускових виробів із склорозплавів, який включає піч, трубку подачі розплаву з печі на виготовлення, пристрій виготовлення лускових виробів, пристрій для дуття, камеру осадження лускових виробів, конвеєр з перфорованою стрічкою, короб, що примикає знизу до верхньої смуги перфорованої стрічки, сполучений зі всмоктувальним пристроєм, який відрізняється тим, що трубка подачі розплаву на виготовлення забезпечена знизу радіальним вирізом та струмопідводами, один з яких примикає до верхнього вінця трубки, а другий - зверху до нижнього кінця радіального вирізу, при цьому знизу до радіально Винахід відноситься до галузі виробництва виробів із склорозплаву, а саме до пристроїв виробки луски із склорозплавів термопластичних матеріалів і може бути використаним в промисловості будівельних матеріалів, ХІМІЧНІЙ промисловості металургії та інших галузях, які виготовляють вироби із розплаві ч термопластичних матеріалів Відомий пристрій виготовлення лускових матеріалів (патент США № 3325263, кп 65-21, 1967) Він включає піч для приготування склорозплаву, трубку для подачі розплаву на виробку, чашу для формування цибульок із розплаву завдяки дії на розплав відцентрової сили при обертах чаші навколо своєї осі, який витискується через фільєрні отвори, пристрій для дуття, камеру прийому виробів, конвеєр видачі луски для виготовлення з неї виробів, змонтований в камері прийому виробів і забезпечений перфорованою стрічкою з притиснутим знизу до верхньої стрічки конвеєра короба, сполученого з пристроєм, що відсмоктує повітря, який знаходиться над верхньою частиною перфорочаної стрічки го вирізу примикає зовнішньою поверхнею пристрій виготовлення лускових виробів з щілиною для змочування поверхні пристрою розплавом, при цьому пристрій виготовлення лускових виробів виконаний в вигляді циліндра, встановленого горизонтально, в обичайці якого виконані тангенційно отвори, що сполучають його порожнину з навколишнім середовищем, в яку вмонтований нерухомо горизонтальний стержень з можливістю обертового руху на ньому циліндра, при цьому горизонтально встановлений стрижень забезпечений кишенеподібним каналом, з'єднаним з пристроєм подачі повітря низького тиску та з отвором на його обичайці, що сполучається кишенеподібним каналом з тангенційними отворами, а до нижнього вінця трубки подачі розплаву на виготовлення примикає пристрій для дуття високого тиску на відстані від зовнішньої поверхні циліндра пристрою лускових виробів, під яким змонтована камера осадження лускових виробів з конвеєром в и нижній частині, який забезпечений перфорованою стрічкою і примикає до її верхньої смуги знизу коробом, сполученим з всмоктувальним пристроєм Головним недоліком цього пристрою є обмежений ресурс роботи чаші з фільєрними отворами Причиною цього є висока температура розплаву, хімічна дія розплаву на матеріал чаші та дія на чашу відцентрової сили, оскільки в розжареному стані матеріал, з якого виготовлена чаша, втрачає МІЦНІСТЬ Внаслідок цього, фільєрні отвори швидко збільшуються в розмірах, що веде до погіршення якості вироблених лусок та обмеження сфери застосування цих виробів Найбільш близьким за технічною сутністю та результатом, що досягається, є пристрій для виготовлення лускових матеріалів із розплаву скла (а с СРСР № 1702088, С0313 37/06, опубл 1992) Пристрій включає піч для приготування розплаву, трубку для подачі розплаву на виробку, чашу з перфорованою обичайкою, змонтованою з можливістю обертів СПІВВІСНО дії сили земного тяжіння навколо своєї осі Над чашею змонтовано пристрій для дуття, ВИСОКОШВИДКІСНІ струмені енергоносія якого направлені СПІВВІСНО ДІЇ СИЛИ земного тяжін ня Під чашею змонтовано камеру осадження ви О о (О робів, в донній частині якого змонтовано конвеєр для формування шару з виробів на верхній частині перфорованої стрічки конвеєра за рахунок розрідження знизу притиснутої до верхньої частини перфорованої стрічки короба, сполученого з відсмоктувальним пристроєм Працює пристрій в безперервному режимі подачі з печі через трубку в чашу розплаву, яка обертається навколо своєї осі СПІВВІСНО дії сили земного тяжіння з великим числом обертів Завдяки дії відцентрової сили на розплав в чаші, останній витискується через фільєрні отвори в зовнішнє середовище, в результаті чого кожний фільєрний отвір створює цибулину На ці цибулини діє високошвидкісний енергоносій імпульсне, що забезпечує не тільки витягування плівки розплаву, а і її відрив від цибулинок Плівка, відірвана від цибулинки в навколишньому середовищі охолоджується в долі секунди і падає в камеру осадження на верхню частину стрічки конвеєра і виносить сформований шар з лусок на подальшу переробку Недоліком цього виробу є те, що чаша швидко приходить в неробочий стан через високу температуру розплаву, дію на чашу відцентрової сили та хімічну взаємодію розплаву з матеріалом чаші Це знижує якість виробів, підвищує їх собівартість та знижує продуктивність виробки із-за необхідності переналадки пристрою В основу винаходу, що пропонується, поставлена задача створення пристрою зі збільшеним робочим ресурсом, конструктивно простим та здатним забезпечити зниження собівартості виготовлених лускових виробів Поставлена задача вирішена тим, що в пристрої для виробки лускових виробів із склорозплаву, який включає піч, трубку подачі розплаву з печі на виробку, пристрій виробки лускових виробів, пристрій для дуття, камеру осадження лускових виробів, конвеєр з перфорованою стрічкою, короб, що примикає знизу до верхньої полоси перфорованої стрічки, сполучений з всмоктувальним пристроєм, згідно з винаходом, трубка подачі розплаву на виробку забезпечена знизу радіальним вирізом та струмопідводами, один з яких примкнуто до верхнього вінця трубки, а другий - зверху до нижнього кінця радіального вирізу, при цьому знизу до радіального вирізу примикає зовнішньою поверхнею пристрій виробки лускових виробів з щілиною для змочування поверхні пристрою розплавом, при цьому пристрій виробки лускових виробів виконаний в вигляді циліндра, встановленого горизонтально, в обичайці якого виконані тангенційно отвори, що сполучають його порожнину з навколишнім середовищем, в яку вмонтований нерухомо горизонтальний стержень з можливістю обертового руху на ньому циліндра, при цьому горизонтально встановлений стержень забезпечений кишенеподібним каналом, з'єднаним з пристроєм подачі повітря низького тиску та з отвором на його обичайці, що сполучається кишенеподібним каналом з тангенційними отворами, а до нижнього вінця трубки подачі розплаву на виробку примикає пристрій для дуття високого тиску на відстані від зовнішньої поверхні циліндра пристрою лускових 61400 виробів, під яким змонтована камера осадження лускових виробів з конвеєром в и нижній частині, який забезпечений перфорованою стрічкою з примкнутим до и верхньої полоси знизу коробом, сполученим з всмоктувальним пристроєм Запропонований пристрій представлений на фіг 1 в розрізі Пристрій для виробки луски із склорозплаву включає піч 1 для приготування розплаву і видачі його на виробку, трубку подачі розплаву 2, забезпечену струмопідводами 3 і виконану знизу з радіальним вирізом, до якого примикає горизонтально встановлений циліндр 4, забезпечений по обичайці тангенційними отворами 5, змонтований з можливістю обертового руху, в порожнину якого вмонтований горизонтальний нерухомий стержень 6, забезпечений кишенеподібним каналом 7, отвір 8, який сполучає тангенційні отвори з порожниною кишенеподібним каналом, пристрій для дуття 9, забезпечений патрубком подачі енергоносія високого тиску 10 та щілиною видачі його в зону виробки 11, змонтований нижче отвору, що сполучає тангенційні отвори з порожниною кишенеподібного каналу, камеру осадження лускових виробів 12, знизу замкнуту конвеєром 13, забезпеченим перфорованою стрічкою 14, до верхньої полоси якої примикає короб 15, сполучений з пристроєм для всмоктування патрубком 16 Працює пристрій для виробки лускових виробів із склорозплаву наступним чином 3 печі 1 розплав безперервно подається на трубку подачі розплаву 2 Для забезпечення необхідної в'язкості розплаву через струмопідводи 3 подається електричний струм, який при проходженні по трубці подачі розплаву виділяє тепло 3 трубки подачі розплаву він поступає на поверхню горизонтально змонтованого циліндра 4, який безперервно обертається на горизонтально змонтованому нерухомому стержні 6, з порожнини кишенеподібного каналу 7 якої подається енергоносій низького тиску При повороті горизонтально змонтованого циліндра його тангенційні отвори 5 сполучаються послідовно з отвором 8 нерухомого стержня, внаслідок чого плівка розплаву, що змочує поверхню циліндра відривається енергоносієм від його поверхні і роздувається струменем високошвидкісного енергоносія з пристрою для дуття 9, який виходить через щілину видачі його в зону виробки 11 Отриманий лусковий виріб виноситься в порожнину камери осадження 12 та, завдяки розрідженню, створюваного коробом 15, з якого постійно відсмоктується повітря по патрубку 16, вироби, шаром певної товщини осаджуються на поверхні верхньої полоси перфорованої стрічки 14 і конвеєром 13 подаються з камери осадження на подальшу обробку Використання запропонованого винаходу дає можливість збільшити продуктивність виробки лускового матеріалу завдяки безперервній роботі пристрою Крім того, собівартість виробів значно зменшується за рахунок того, що пристрій не виходить в неробочий стан протягом кількох МІСЯЦІВ неперервної роботи 61400 фг Комп'ютерна верстка Л Ціхановська Підписне Тираж39 прим Міністерство освіти і науки України Державний департамент інтелектуальної власності, Львівська площа, 8, м Київ, МСП, 04655, Україна ДП "Український інститут промислової власності", вул Сім'ї Хохлових, 15, м Київ, 04119
