Вловлювач легких домішок

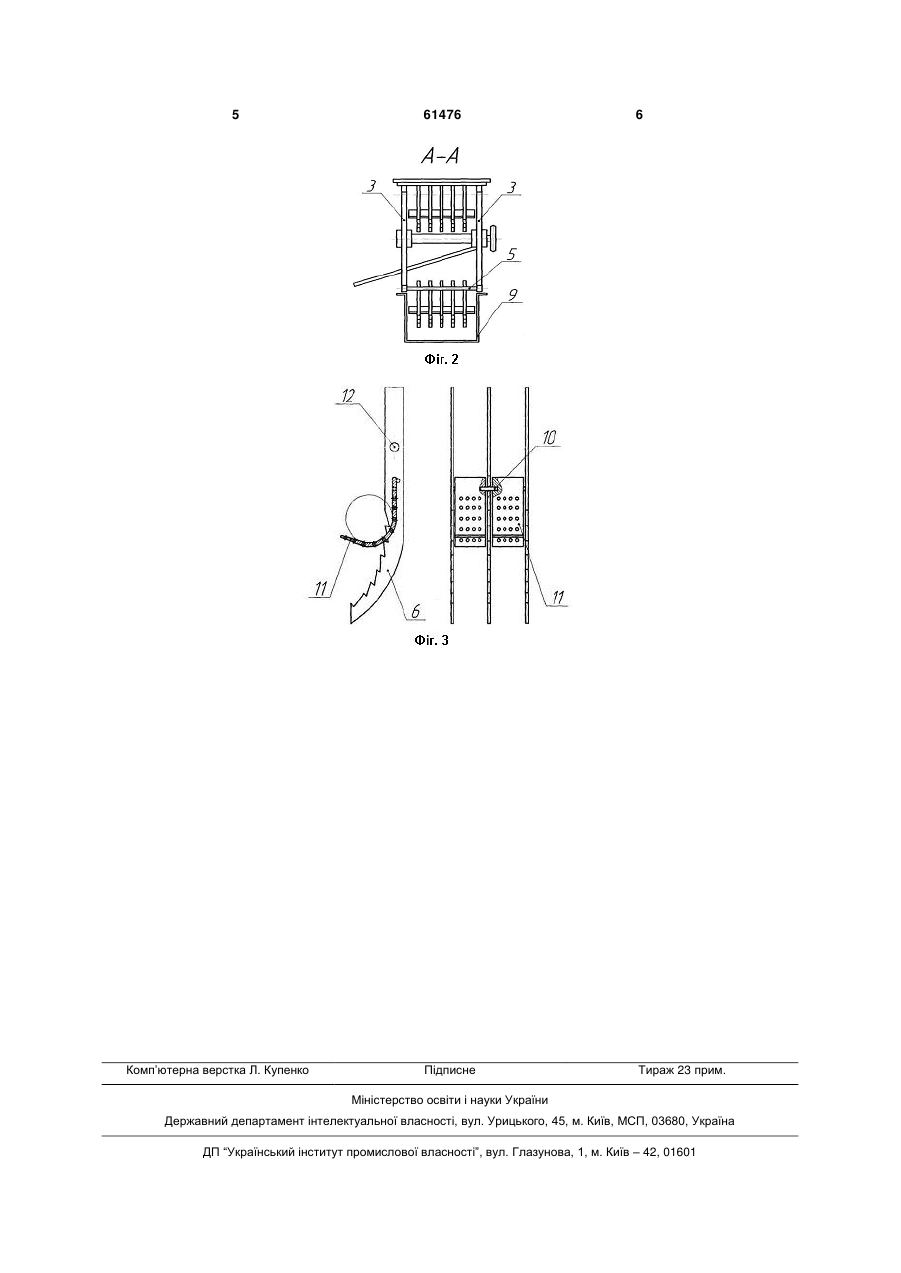

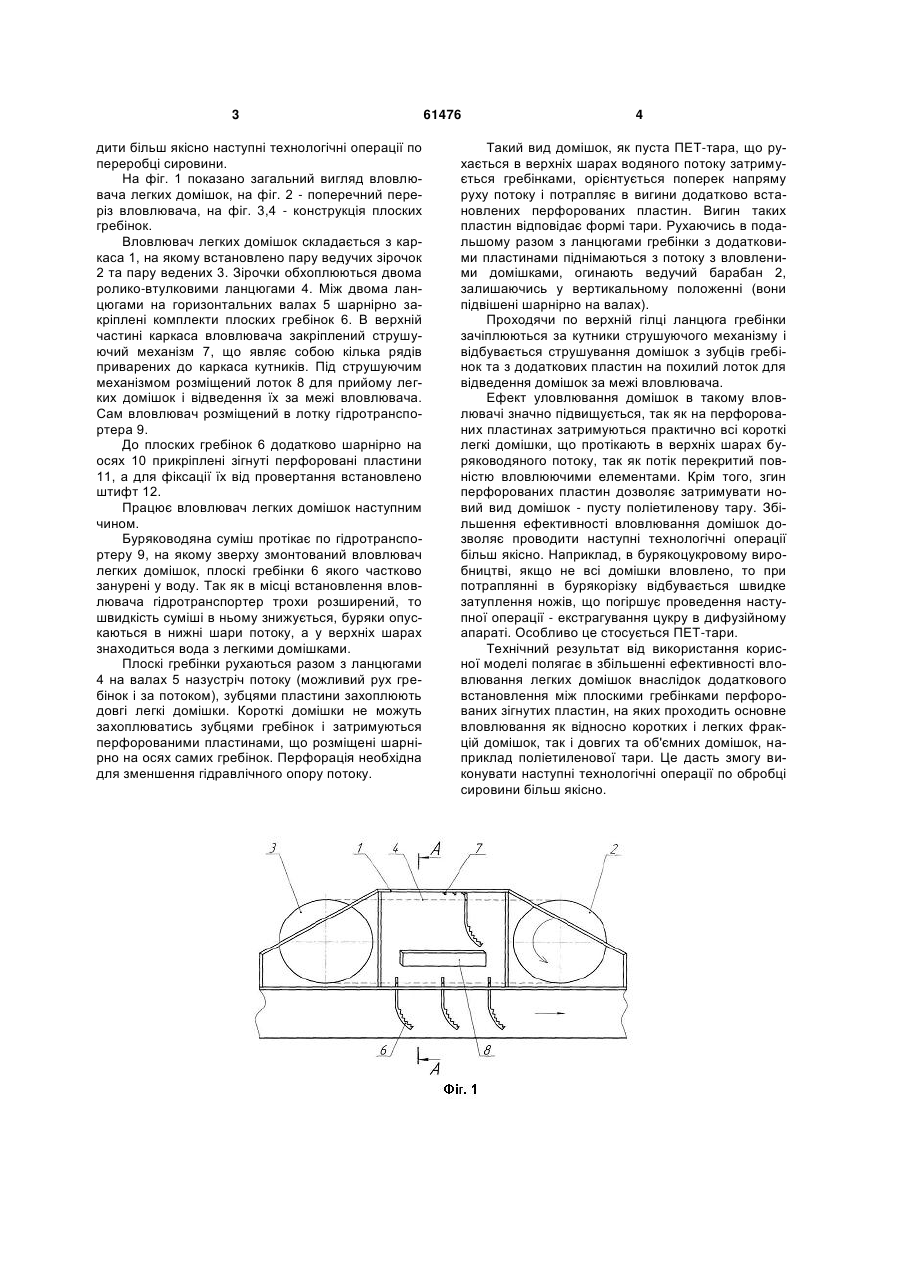

Вловлювач легких домішок, що являє собою прямокутний каркас з встановленими на ньому 3 дити більш якісно наступні технологічні операції по переробці сировини. На фіг. 1 показано загальний вигляд вловлювача легких домішок, на фіг. 2 - поперечний переріз вловлювача, на фіг. 3,4 - конструкція плоских гребінок. Вловлювач легких домішок складається з каркаса 1, на якому встановлено пару ведучих зірочок 2 та пару ведених 3. Зірочки обхоплюються двома ролико-втулковими ланцюгами 4. Між двома ланцюгами на горизонтальних валах 5 шарнірно закріплені комплекти плоских гребінок 6. В верхній частині каркаса вловлювача закріплений струшуючий механізм 7, що являє собою кілька рядів приварених до каркаса кутників. Під струшуючим механізмом розміщений лоток 8 для прийому легких домішок і відведення їх за межі вловлювача. Сам вловлювач розміщений в лотку гідротранспортера 9. До плоских гребінок 6 додатково шарнірно на осях 10 прикріплені зігнуті перфоровані пластини 11, а для фіксації їх від провертання встановлено штифт 12. Працює вловлювач легких домішок наступним чином. Буряководяна суміш протікає по гідротранспортеру 9, на якому зверху змонтований вловлювач легких домішок, плоскі гребінки 6 якого частково занурені у воду. Так як в місці встановлення вловлювача гідротранспортер трохи розширений, то швидкість суміші в ньому знижується, буряки опускаються в нижні шари потоку, а у верхніх шарах знаходиться вода з легкими домішками. Плоскі гребінки рухаються разом з ланцюгами 4 на валах 5 назустріч потоку (можливий рух гребінок і за потоком), зубцями пластини захоплюють довгі легкі домішки. Короткі домішки не можуть захоплюватись зубцями гребінок і затримуються перфорованими пластинами, що розміщені шарнірно на осях самих гребінок. Перфорація необхідна для зменшення гідравлічного опору потоку. 61476 4 Такий вид домішок, як пуста ПЕТ-тара, що рухається в верхніх шарах водяного потоку затримується гребінками, орієнтується поперек напряму руху потоку і потрапляє в вигини додатково встановлених перфорованих пластин. Вигин таких пластин відповідає формі тари. Рухаючись в подальшому разом з ланцюгами гребінки з додатковими пластинами піднімаються з потоку з вловленими домішками, огинають ведучий барабан 2, залишаючись у вертикальному положенні (вони підвішені шарнірно на валах). Проходячи по верхній гілці ланцюга гребінки зачіплюються за кутники струшуючого механізму і відбувається струшування домішок з зубців гребінок та з додаткових пластин на похилий лоток для відведення домішок за межі вловлювача. Ефект уловлювання домішок в такому вловлювачі значно підвищується, так як на перфорованих пластинах затримуються практично всі короткі легкі домішки, що протікають в верхніх шарах буряководяного потоку, так як потік перекритий повністю вловлюючими елементами. Крім того, згин перфорованих пластин дозволяє затримувати новий вид домішок - пусту поліетиленову тару. Збільшення ефективності вловлювання домішок дозволяє проводити наступні технологічні операції більш якісно. Наприклад, в бурякоцукровому виробництві, якщо не всі домішки вловлено, то при потраплянні в бурякорізку відбувається швидке затуплення ножів, що погіршує проведення наступної операції - екстрагування цукру в дифузійному апараті. Особливо це стосується ПЕТ-тари. Технічний результат від використання корисної моделі полягає в збільшенні ефективності вловлювання легких домішок внаслідок додаткового встановлення між плоскими гребінками перфорованих зігнутих пластин, на яких проходить основне вловлювання як відносно коротких і легких фракцій домішок, так і довгих та об'ємних домішок, наприклад поліетиленової тари. Це дасть змогу виконувати наступні технологічні операції по обробці сировини більш якісно. 5 Комп’ютерна верстка Л. Купенко 61476 6 Підписне Тираж 23 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
