Кліщовий захват для транспортування вантажів, переважно злитків і виковків циліндричної форми

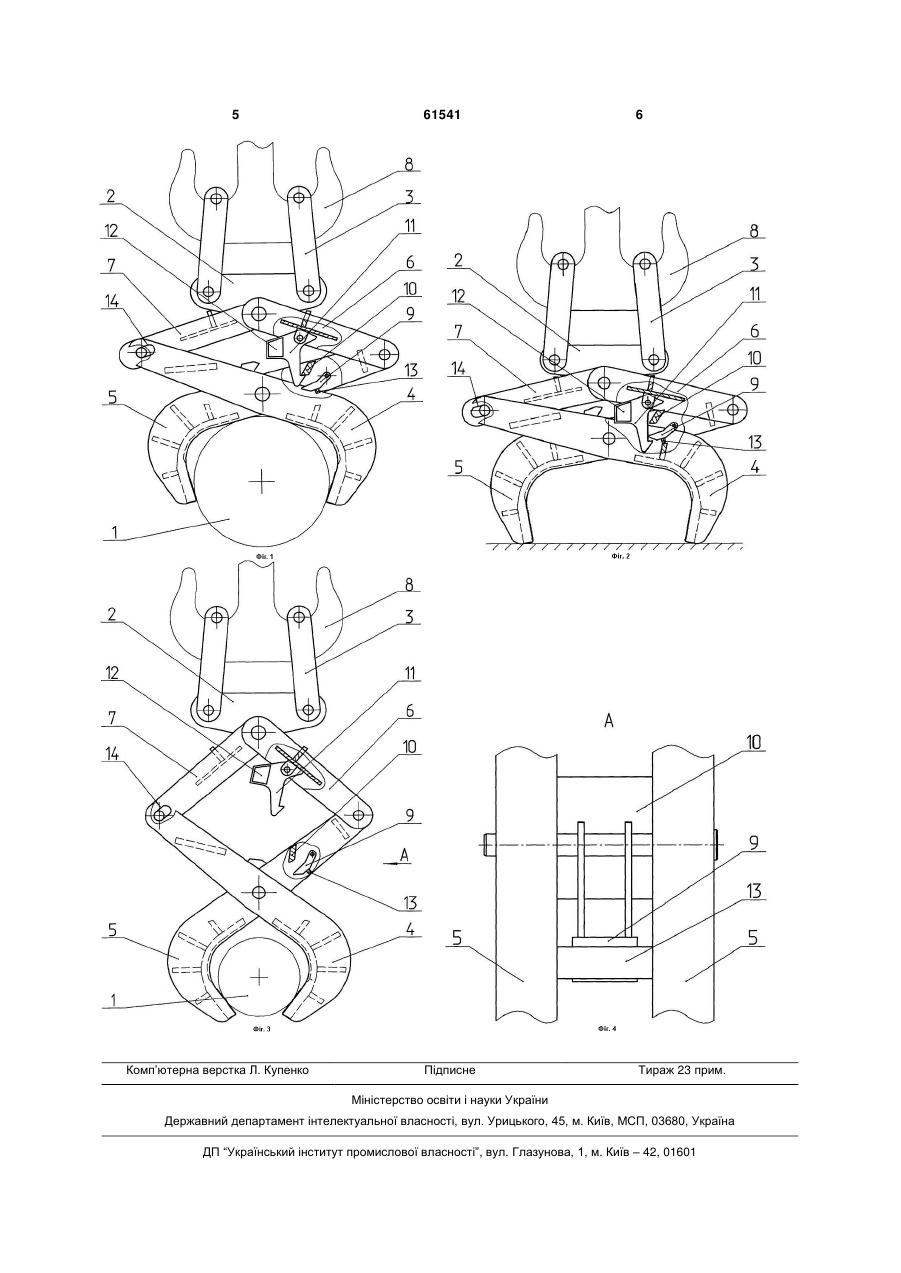

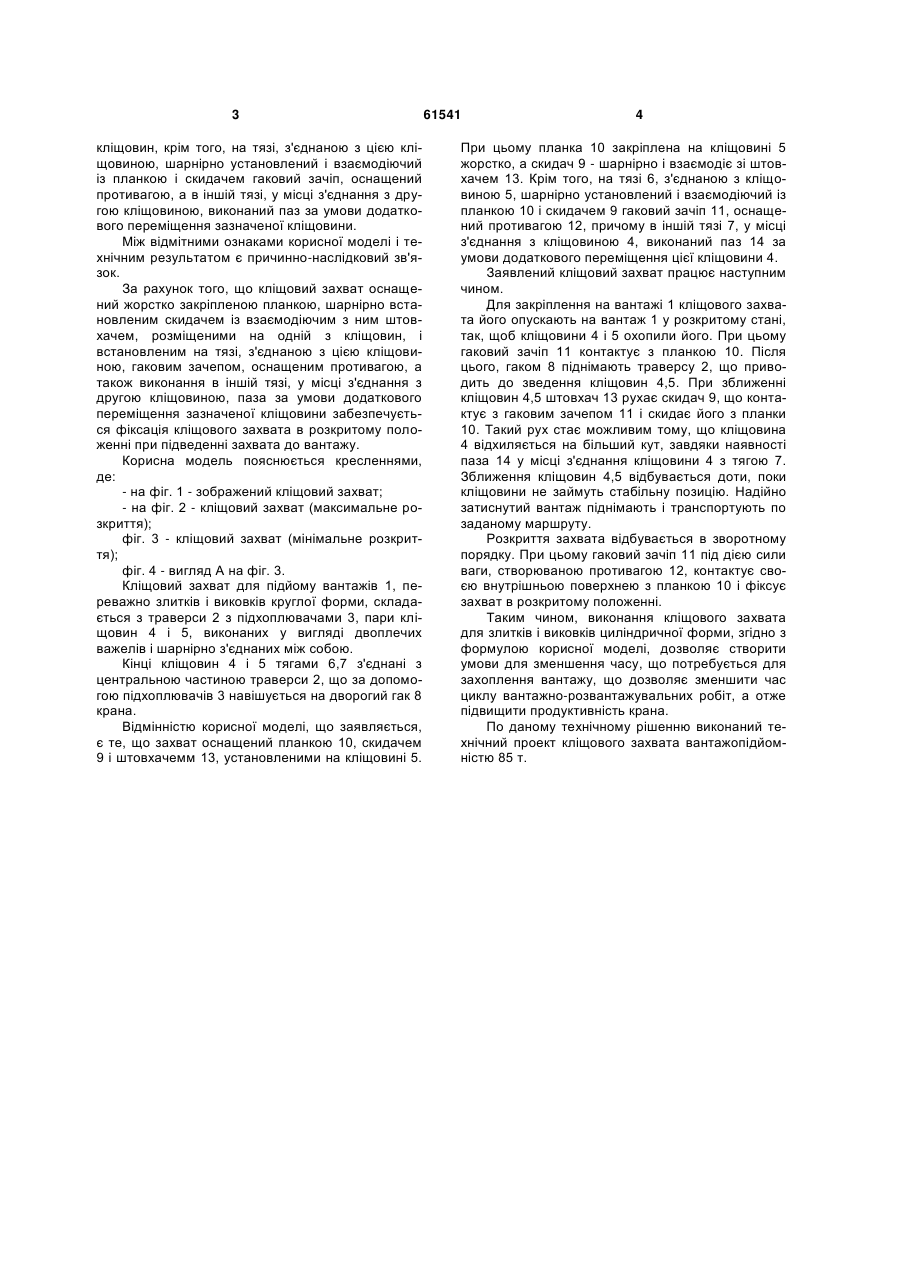

Кліщовий захват для транспортування вантажів, переважно злитків і виковків циліндричної форми, що містить траверсу з підхоплювачами і що 3 кліщовин, крім того, на тязі, з'єднаною з цією кліщовиною, шарнірно установлений і взаємодіючий із планкою і скидачем гаковий зачіп, оснащений противагою, а в іншій тязі, у місці з'єднання з другою кліщовиною, виконаний паз за умови додаткового переміщення зазначеної кліщовини. Між відмітними ознаками корисної моделі і технічним результатом є причинно-наслідковий зв'язок. За рахунок того, що кліщовий захват оснащений жорстко закріпленою планкою, шарнірно встановленим скидачем із взаємодіючим з ним штовхачем, розміщеними на одній з кліщовин, і встановленим на тязі, з'єднаною з цією кліщовиною, гаковим зачепом, оснащеним противагою, а також виконання в іншій тязі, у місці з'єднання з другою кліщовиною, паза за умови додаткового переміщення зазначеної кліщовини забезпечується фіксація кліщового захвата в розкритому положенні при підведенні захвата до вантажу. Корисна модель пояснюється кресленнями, де: - на фіг. 1 - зображений кліщовий захват; - на фіг. 2 - кліщовий захват (максимальне розкриття); фіг. 3 - кліщовий захват (мінімальне розкриття); фіг. 4 - вигляд А на фіг. 3. Кліщовий захват для підйому вантажів 1, переважно злитків і виковків круглої форми, складається з траверси 2 з підхоплювачами 3, пари кліщовин 4 і 5, виконаних у вигляді двоплечих важелів і шарнірно з'єднаних між собою. Кінці кліщовин 4 і 5 тягами 6,7 з'єднані з центральною частиною траверси 2, що за допомогою підхоплювачів 3 навішується на дворогий гак 8 крана. Відмінністю корисної моделі, що заявляється, є те, що захват оснащений планкою 10, скидачем 9 і штовхачемм 13, установленими на кліщовині 5. 61541 4 При цьому планка 10 закріплена на кліщовині 5 жорстко, а скидач 9 - шарнірно і взаємодіє зі штовхачем 13. Крім того, на тязі 6, з'єднаною з кліщовиною 5, шарнірно установлений і взаємодіючий із планкою 10 і скидачем 9 гаковий зачіп 11, оснащений противагою 12, причому в іншій тязі 7, у місці з'єднання з кліщовиною 4, виконаний паз 14 за умови додаткового переміщення цієї кліщовини 4. Заявлений кліщовий захват працює наступним чином. Для закріплення на вантажі 1 кліщового захвата його опускають на вантаж 1 у розкритому стані, так, щоб кліщовини 4 і 5 охопили його. При цьому гаковий зачіп 11 контактує з планкою 10. Після цього, гаком 8 піднімають траверсу 2, що приводить до зведення кліщовин 4,5. При зближенні кліщовин 4,5 штовхач 13 рухає скидач 9, що контактує з гаковим зачепом 11 і скидає його з планки 10. Такий рух стає можливим тому, що кліщовина 4 відхиляється на більший кут, завдяки наявності паза 14 у місці з'єднання кліщовини 4 з тягою 7. Зближення кліщовин 4,5 відбувається доти, поки кліщовини не займуть стабільну позицію. Надійно затиснутий вантаж піднімають і транспортують по заданому маршруту. Розкриття захвата відбувається в зворотному порядку. При цьому гаковий зачіп 11 під дією сили ваги, створюваною противагою 12, контактує своєю внутрішньою поверхнею з планкою 10 і фіксує захват в розкритому положенні. Таким чином, виконання кліщового захвата для злитків і виковків циліндричної форми, згідно з формулою корисної моделі, дозволяє створити умови для зменшення часу, що потребується для захоплення вантажу, що дозволяє зменшити час циклу вантажно-розвантажувальних робіт, а отже підвищити продуктивність крана. По даному технічному рішенню виконаний технічний проект кліщового захвата вантажопідйомністю 85 т. 5 Комп’ютерна верстка Л. Купенко 61541 6 Підписне Тираж 23 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
