Двигун внутрішнього згоряння з гідромеханічним перетворювачем

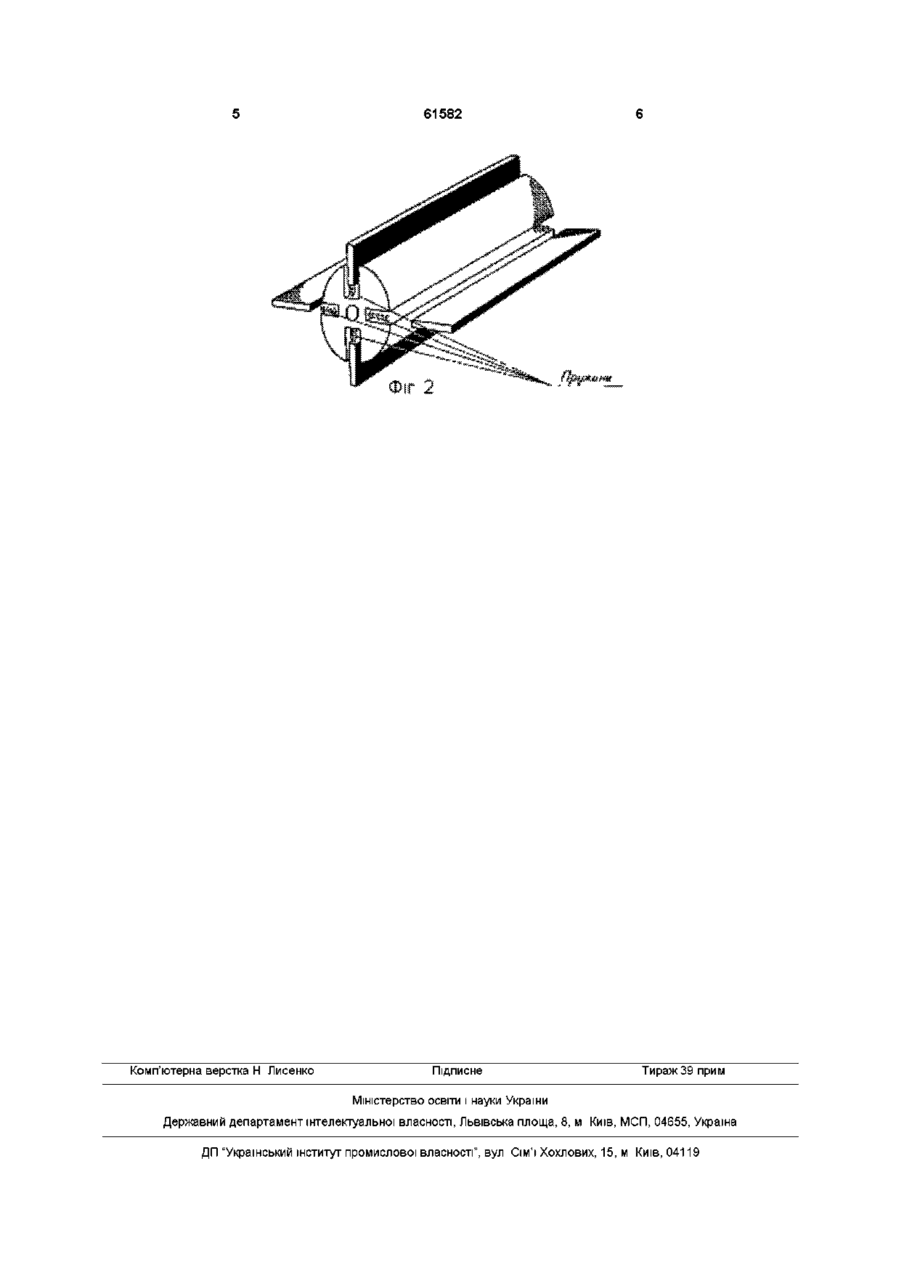

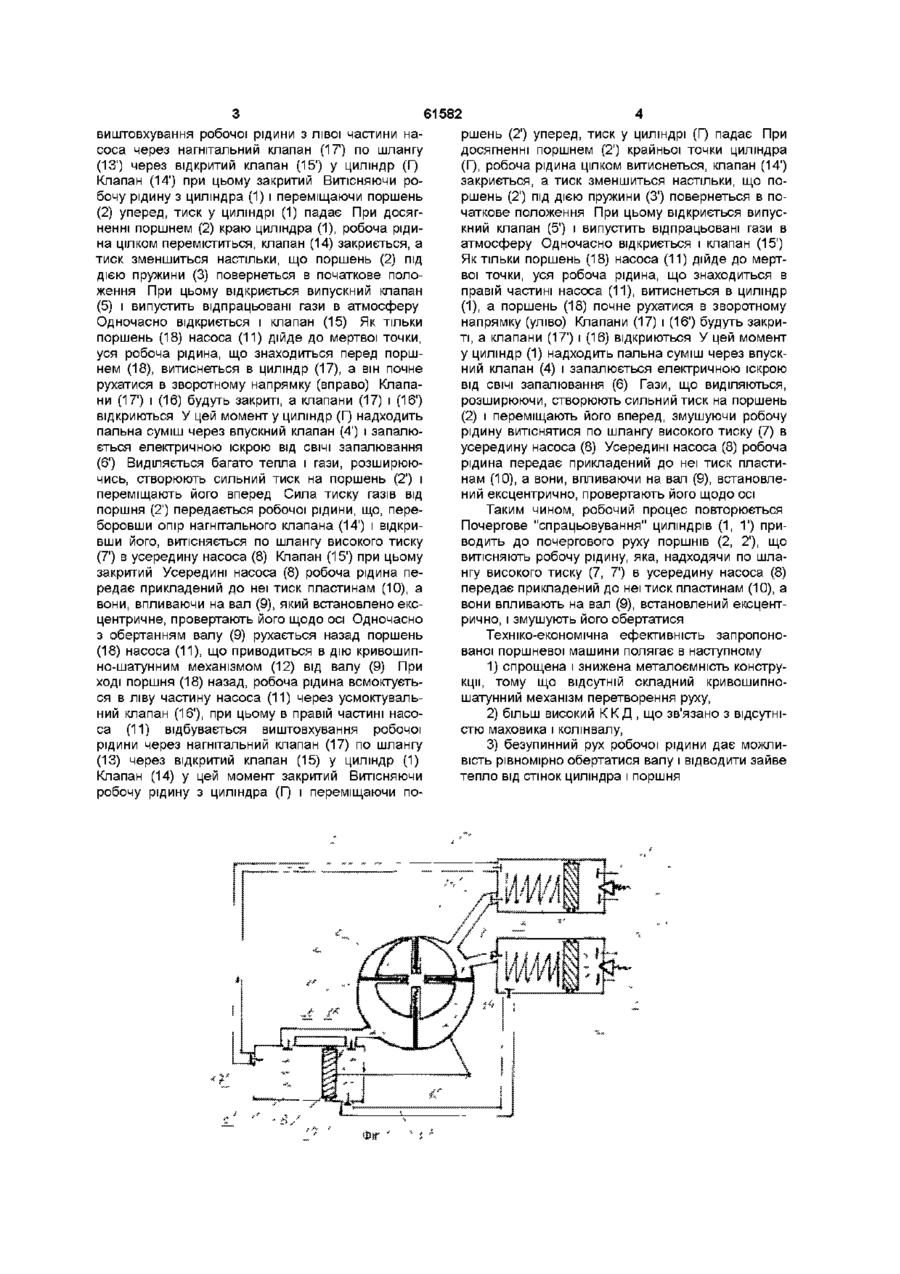

1 Двигун внутрішнього згоряння, що містить циліндри, поршні, впускні і випускні клапани, свічки запалювання, який відрізняється тим, що з метою спрощення конструкції двигуна застосовується пластинчастий ексцентриковий насос, вал якого є валом двигуна, встановлений у корпусі ексцентрично і має подовжні прорізи з розташованими в них пластинами, що переміщаються в радіальному напрямку незалежно одна від одної і притискаються до корпусу під дією пружин 2 Двигун за п 1 , який відрізняється тим, що з метою обертання вала з пластинами використовується робоча рідина, яка нагнітається по шлангу високого тиску поршнем, що переміщається в результаті згоряння палива 3 Двигун за п 1, який відрізняється тим, що для нагнітання робочої рідини в циліндри двигуна використовується поршневий насос подвійної дії, що приводиться в дію кривошипно-шатунним механізмом від вала двигуна 4 Двигун за п 1, який відрізняється тим, що для регулювання руху робочої рідини застосовуються клапани 5 Двигун за п 1, який відрізняється тим, що для переміщення поршня в зворотному напрямку в циліндрах установлюється тверда пружина Винахід належить до області поршневих машин і може бути використаний для перетворення зворотно-поступального руху поршня в обертальний рух вихідного вала, наприклад, у транспортних засобах ВІДОМІ двигуни внутрішнього згоряння, створені в 1879-1885 р інженером Б Г Луцьким Чотирьохцилшдрові і шестициліндрові двигуни мали вертикальне розташування циліндрів і загальний колінвал (Шестопалов К С Устройство и ремонт автомобиля - М ДОСААФ, 1974) Недоліком відомих двигунів є наявність складного кривошипно-шатунного механізму перетворення зворотно-поступального руху поршня в обертальний рух колінвалу Мета винаходу - спрощення конструкції двигуна Зазначена мета досягається тим, що двигун внутрішнього згоряння складається з двох циліндрів (1, 1') із пружиною (З, З') і поршнем (2, 2) усередині, впускними (4, 4') і випускними (5, 5') клапанами, СВІЧІ запалювання (6, 6') Циліндри з'єднані за допомогою шлангів високого тиску (7, 7') із пластинчастим ексцентриковим насосом (8), вал якого одночасно с і валом двигуна (9), встановлений у корпусі ексцентричне і має подовжні прорізи з розташованими в них пластинами (10), що переміщаються в радіальному напрямку незалежно один від одного, і притискаються до корпусу під дією пружин, (19) Також мається поршневий насос подвій ної дії (11) з робочою рідиною усередині, який приводиться в рух кривошипно-шатунним механізмом (12) від валу двигуна (9) і з'єднаний з насосом (8) і циліндрами за допомогою шланг (13, 13') На кресленні зображені - схема двигуна внутрішнього згоряння з гідромеханічним приводом (фіг 1), - вал двигуна з пластинами (фіг 2) Двигун працює таким чином При впуску пальної суміші в циліндр (1) через впускний клапан (4) і и запаленні електричною іскрою від СВІЧІ запалювання (6) виділяється багато тепла і гази, розширюючись, створюють сильний тиск на поршень (2) і переміщають його вперед Сила тиску газів від поршня (2) передається робочій рідині, що, переборовши опір нагнітального клапана (14) і відкривши його, витісняється по шлангу високого тиску (7) в усередину насоса (8) Клапан (15) при цьому закритий Усередині робоча рідина передає прикладений до неї тиск пластинам (10), а вони впливаючи на вал (9), встановлений ексцентричне, провертають його щодо осі Одночасно з обертанням валу (9) починає рухатися вперед поршень (18) насоса подвійної дії (11), що приводиться в дію кривошипно-шатунним механізмом (12) від вала (9) двигуна При ході вперед поршня (18) робоча рідина всмоктується в праву частину насоса (11) через усмоктувальний клапан (16), що відкривається при цьому Але одночасно відбувається 00 ю (О 61582 виштовхування робочої рідини з лівої частини наі соса через нагнітальний клапан (17 ) по шлангу і і (13 ) через відкритий клапан (15 ) у циліндр (Г) і Клапан (14 ) при цьому закритий Витісняючи робочу рідину з циліндра (1) і переміщаючи поршень (2) уперед, тиск у циліндрі (1) падає При досягненні поршнем (2) краю циліндра (1), робоча рідина цілком переміститься, клапан (14) закриється, а тиск зменшиться настільки, що поршень (2) під дією пружини (3) повернеться в початкове положення При цьому відкриється випускний клапан (5) і випустить відпрацьовані гази в атмосферу Одночасно відкриється і клапан (15) Як тільки поршень (18) насоса (11) дійде до мертвої точки, уся робоча рідина, що знаходиться перед поршнем (18), витиснеться в циліндр (17), а він почне рухатися в зворотному напрямку (вправо) Клапани (17і) і (16) будуть закриті, а клапани (17) і (16і) відкриються У цеймомент у циліндр (Г) надходить пальна суміш через впускний клапан (4) і запалюється електричною іскрою від СВІЧІ запалювання (6і) Виділяється багато тепла і гази, розширюючись, створюють сильний тиск на поршень (2і) і переміщають його вперед Сила тиску газів від поршня (2і) передається робочої рідини, що, переборовши опір нагнітального клапана (14і) і відкривши його, витісняється по шлангу високого тиску (7і) в усередину насоса (8) Клапан (15і) при цьому закритий Усередині насоса (8) робоча рідина передає прикладений до неї тиск пластинам (10), а вони, впливаючи на вал (9), який встановлено ексцентричне, провертають його щодо осі Одночасно з обертанням валу (9) рухається назад поршень (18) насоса (11), що приводиться в дію кривошипно-шатунним механізмом (12) від валу (9) При ході поршня (18) назад, робоча рідина всмоктується в ліву частину насоса (11) через усмоктувальний клапан (16і), при цьому в правій частині насоса (11) відбувається виштовхування робочої рідини через нагнітальний клапан (17) по шлангу (13) через відкритий клапан (15) у циліндр (1) Клапан (14) у цей момент закритий Витісняючи робочу рідину з циліндра (Г) і переміщаючи по і ршень (2 ) уперед, тиск у циліндрі (Г) падає При і досягненні поршнем (2 ) крайньої точки циліндра і (Г), робоча рідина цілком витиснеться, клапан (14 ) закриється, а тиск зменшиться настільки, що поі і ршень (2 ) під дією пружини (3 ) повернеться в початкове положення При цьому відкриється випусі кний клапан (5 ) і випустить відпрацьовані гази в і атмосферу Одночасно відкриється і клапан (15 ) Як тільки поршень (18) насоса (11) дійде до мертвої точки, уся робоча рідина, що знаходиться в правій частині насоса (11), витиснеться в циліндр (1), а поршень (18) почне рухатися в зворотному і напрямку (уліво) Клапани (17) і (16 ) будуть закриі ті, а клапани (17 ) і (16) відкриються У цей момент у циліндр (1) надходить пальна суміш через впускний клапан (4) і запалюється електричною іскрою від СВІЧІ запалювання (6) Гази, що виділяються, розширюючи, створюють сильний тиск на поршень (2) і переміщають його вперед, змушуючи робочу рідину витіснятися по шлангу високого тиску (7) в усередину насоса (8) Усередині насоса (8) робоча рідина передає прикладений до неї тиск пластинам (10), а вони, впливаючи на вал (9), встановлений ексцентрично, провертають його щодо осі Таким чином, робочий процес повторюється Почергове "спрацьовування" циліндрів (1, 1') приводить до почергового руху поршнів (2, 2'), що витісняють робочу рідину, яка, надходячи по шлангу високого тиску (7, 7') в усередину насоса (8) передає прикладений до неї тиск пластинам (10), а вони впливають на вал (9), встановлений ексцентрично, і змушують його обертатися Техніко-економічна ефективність запропонованої поршневої машини полягає в наступному 1) спрощена і знижена металоємність конструкції, тому що відсутній складний кривошипношатунний механізм перетворення руху, 2) більш високий К К Д , що зв'язано з відсутністю маховика і колінвалу, 3) безупинний рух робочої рідини дає можливість рівномірно обертатися валу і відводити зайве тепло від стінок циліндра і поршня 61582 Комп'ютерна верстка Н Лисенко Підписне Тираж39 прим Міністерство освіти і науки України Державний департамент інтелектуальної власності, Львівська площа, 8, м Київ, МСП, 04655, Україна ДП "Український інститут промислової власності", вул Сім'ї Хохлових, 15, м Київ, 04119
