Гвинтовий дозатор
Формула / Реферат
Гвинтовий дозатор, який містить розташований в корпусі шнек з регульованим об'ємом міжвиткового простору (об'єму дозування), завантажувальний бункер і розвантажувальний патрубок, в якому гвинтова спіраль виконана з регульованим кроком, вільно надіта на вал і обмежена з одного боку нерухомим підпором, а з іншого - рухомим підпором, який може переміщуватись вздовж вала за допомогою будь-якого механізму, який відрізняється тим, що на поверхні вала по всій його довжині під кутом, протилежним за знаком куту навивки гвинтової спіралі, але рівним з ним за значенням, виконана гвинтова канавка, з якою своїм виступом взаємодіє жорстко з'єднана з гвинтовою спіраллю кругла шайба рухомого підпору.
Текст

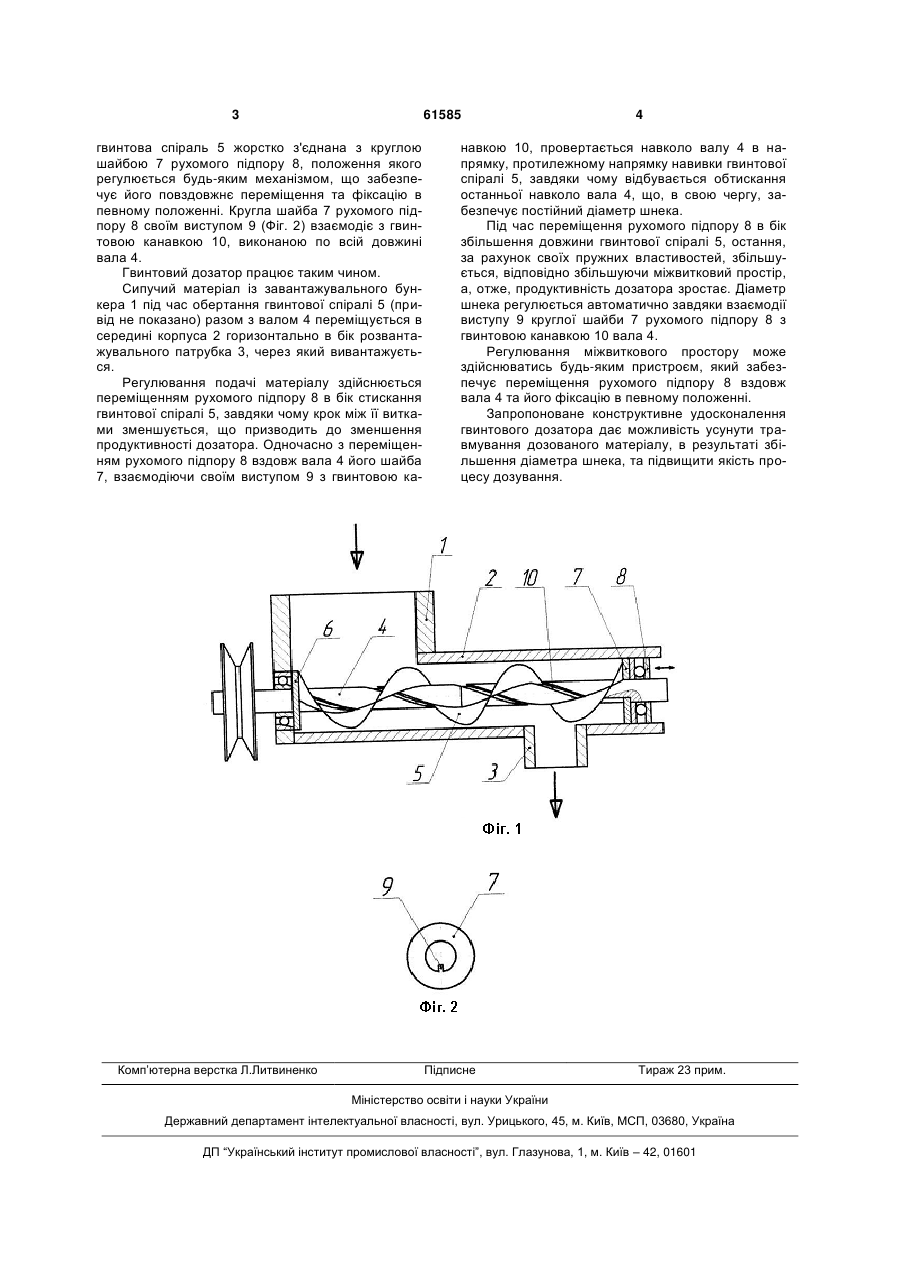

Гвинтовий дозатор, який містить розташований в корпусі шнек з регульованим об'ємом міжвиткового простору (об'єму дозування), завантажувальний бункер і розвантажувальний патрубок, в 3 61585 гвинтова спіраль 5 жорстко з'єднана з круглою шайбою 7 рухомого підпору 8, положення якого регулюється будь-яким механізмом, що забезпечує його повздовжнє переміщення та фіксацію в певному положенні. Кругла шайба 7 рухомого підпору 8 своїм виступом 9 (Фіг. 2) взаємодіє з гвинтовою канавкою 10, виконаною по всій довжині вала 4. Гвинтовий дозатор працює таким чином. Сипучий матеріал із завантажувального бункера 1 під час обертання гвинтової спіралі 5 (привід не показано) разом з валом 4 переміщується в середині корпуса 2 горизонтально в бік розвантажувального патрубка 3, через який вивантажується. Регулювання подачі матеріалу здійснюється переміщенням рухомого підпору 8 в бік стискання гвинтової спіралі 5, завдяки чому крок між її витками зменшується, що призводить до зменшення продуктивності дозатора. Одночасно з переміщенням рухомого підпору 8 вздовж вала 4 його шайба 7, взаємодіючи своїм виступом 9 з гвинтовою ка Комп’ютерна верстка Л.Литвиненко 4 навкою 10, провертається навколо валу 4 в напрямку, протилежному напрямку навивки гвинтової спіралі 5, завдяки чому відбувається обтискання останньої навколо вала 4, що, в свою чергу, забезпечує постійний діаметр шнека. Під час переміщення рухомого підпору 8 в бік збільшення довжини гвинтової спіралі 5, остання, за рахунок своїх пружних властивостей, збільшується, відповідно збільшуючи міжвитковий простір, а, отже, продуктивність дозатора зростає. Діаметр шнека регулюється автоматично завдяки взаємодії виступу 9 круглої шайби 7 рухомого підпору 8 з гвинтовою канавкою 10 вала 4. Регулювання міжвиткового простору може здійснюватись будь-яким пристроєм, який забезпечує переміщення рухомого підпору 8 вздовж вала 4 та його фіксацію в певному положенні. Запропоноване конструктивне удосконалення гвинтового дозатора дає можливість усунути травмування дозованого матеріалу, в результаті збільшення діаметра шнека, та підвищити якість процесу дозування. Підписне Тираж 23 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюScrew doser
Автори англійськоюShvets Oleksii Petrovych, Shvets Fedir Petrovych
Назва патенту російськоюВинтовой дозатор
Автори російськоюШвец Алексей Петрович, Швец Федор Петрович
МПК / Мітки
МПК: G01F 11/00
Код посилання
