Одновальцьовий качановідокремлювальний апарат зі спіральними рифами
Номер патенту: 60871
Опубліковано: 25.06.2011
Автори: Пилип Володимир Єгорович, Завірюха Микола Володимирович, Бондаренко Олександр Володимирович
Формула / Реферат
Качановідокремлювальний апарат, який складається з одного ротора та інтегрованого різально-подрібнювального пристрою, який відрізняється тим, що кожен з шести рифів протягувального вальця виконаний у вигляді одновиткової спіралі, що дозволяє підвищити захоплюючу та транспортувальну здатність ребер протягувального вальця, а також зменшити втрати вільними качанами та енергоємність операцій протягування та подрібнення.
Текст

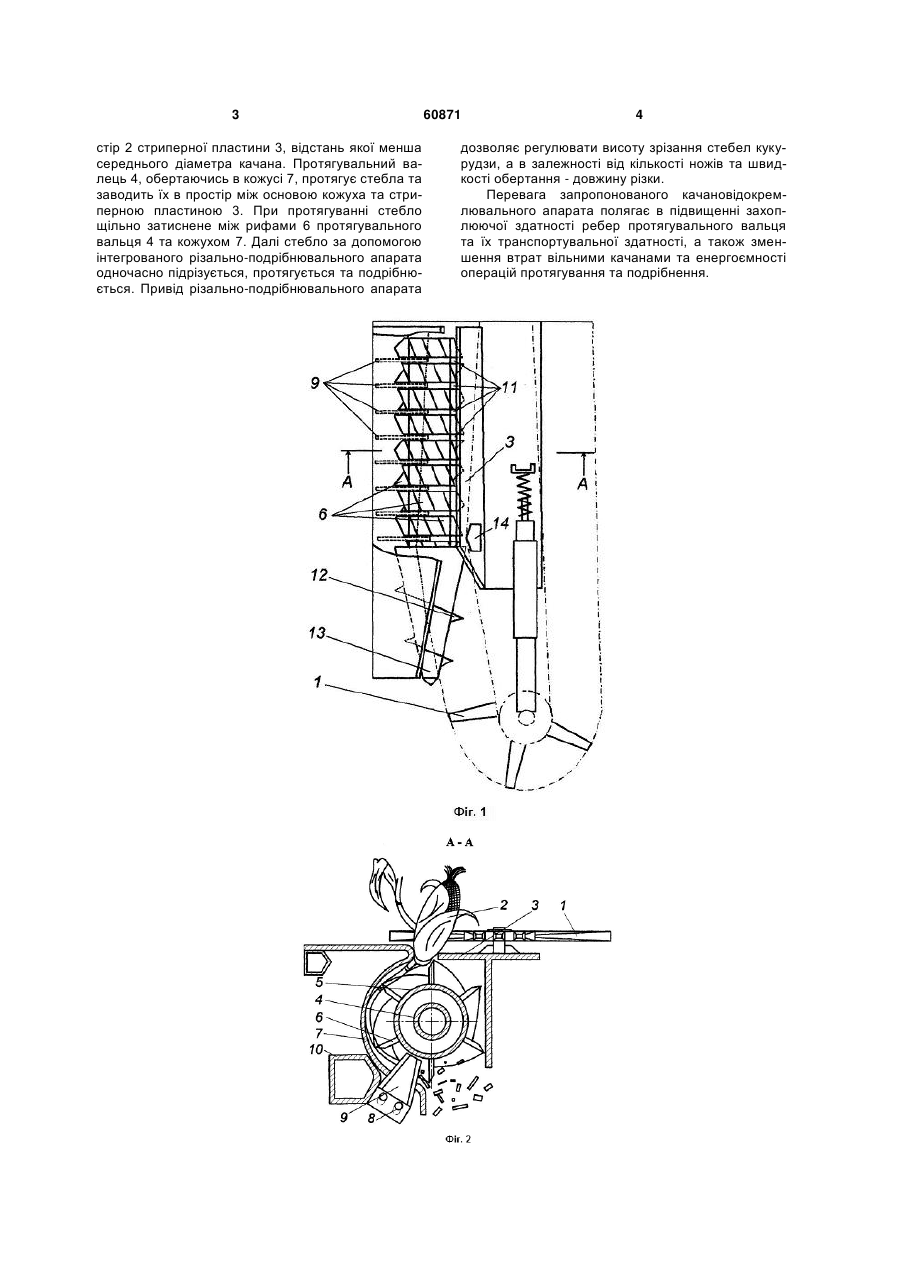

Качановідокремлювальний апарат, який складається з одного ротора та інтегрованого різально-подрібнювального пристрою, який відрізняється тим, що кожен з шести рифів протягувального вальця виконаний у вигляді одновиткової спіралі, що дозволяє підвищити захоплюючу та транспортувальну здатність ребер протягувального вальця, а також зменшити втрати вільними качанами та енергоємність операцій протягування та подрібнення. (19) (21) u201100178 (22) 04.01.2011 (24) 25.06.2011 (46) 25.06.2011, Бюл.№ 12, 2011 р. (72) БОНДАРЕНКО ОЛЕКСАНДР ВОЛОДИМИРОВИЧ, ЗАВІРЮХА МИКОЛА ВОЛОДИМИРОВИЧ, ПИЛИП ВОЛОДИМИР ЄГОРОВИЧ (73) БОНДАРЕНКО ОЛЕКСАНДР ВОЛОДИМИРОВИЧ 3 стір 2 стриперної пластини 3, відстань якої менша середнього діаметра качана. Протягувальний валець 4, обертаючись в кожусі 7, протягує стебла та заводить їх в простір між основою кожуха та стриперною пластиною 3. При протягуванні стебло щільно затиснене між рифами 6 протягувального вальця 4 та кожухом 7. Далі стебло за допомогою інтегрованого різально-подрібнювального апарата одночасно підрізується, протягується та подрібнюється. Привід різально-подрібнювального апарата 60871 4 дозволяє регулювати висоту зрізання стебел кукурудзи, а в залежності від кількості ножів та швидкості обертання - довжину різки. Перевага запропонованого качановідокремлювального апарата полягає в підвищенні захоплюючої здатності ребер протягувального вальця та їх транспортувальної здатності, а також зменшення втрат вільними качанами та енергоємності операцій протягування та подрібнення. 5 Комп’ютерна верстка Д. Шеверун 60871 6 Підписне Тираж 23 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюSingle-roll cob snapper with spiral rifles
Автори англійськоюBondarenko Oleksandr Volodymyrovych, Zaviriukha Mykola Volodymyrovych, Pylyp Volodymyr Yehorovych
Назва патенту російськоюОдновальцовый початкоотделительный аппарат со спиральными рифами
Автори російськоюБондаренко Александр Владимирович, Завирюха Николай Владимирович, Пилип Владимир Егорович
МПК / Мітки
МПК: A01D 45/02
Мітки: рифами, одновальцьовий, апарат, качановідокремлювальний, спіральними
