Променевий нагрівач

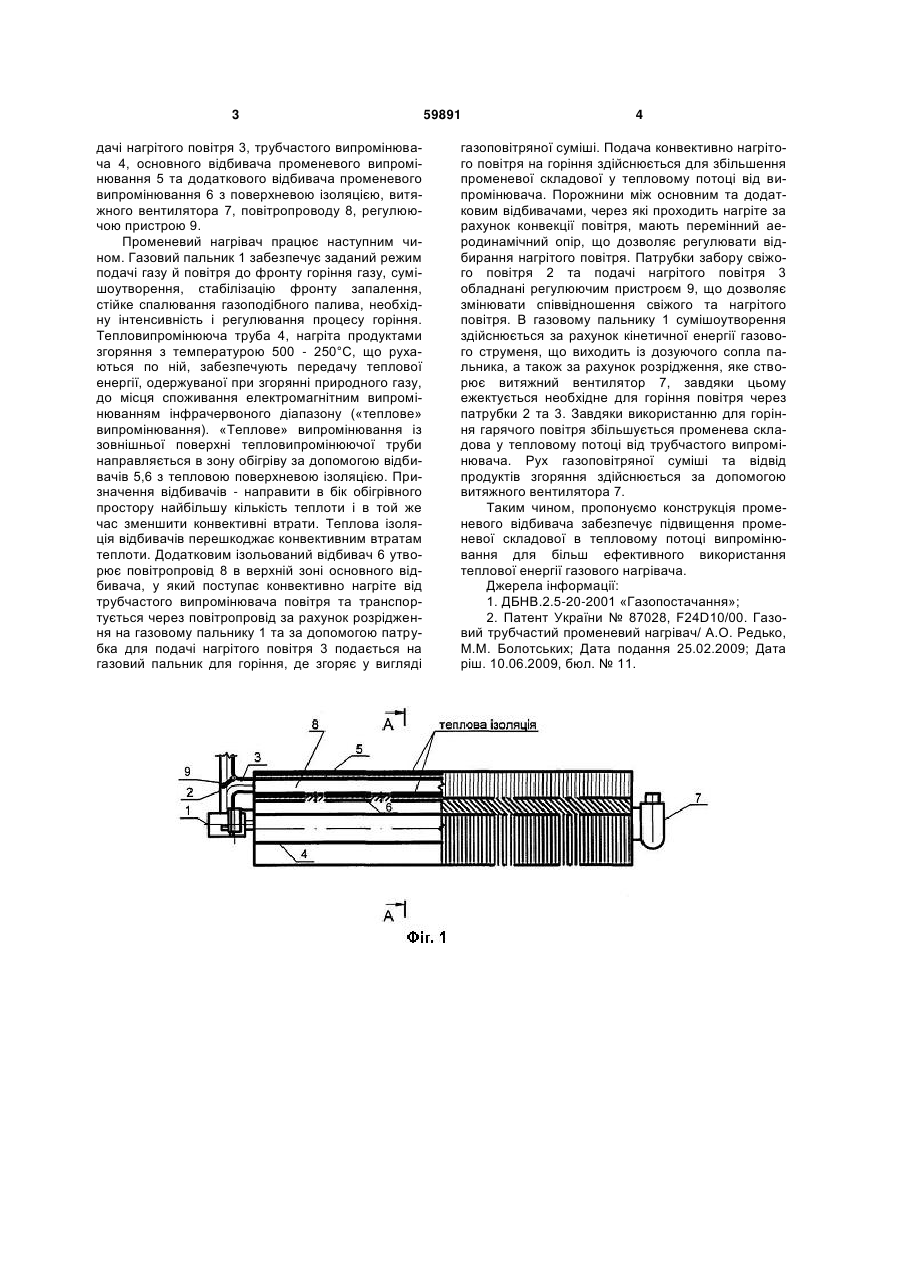

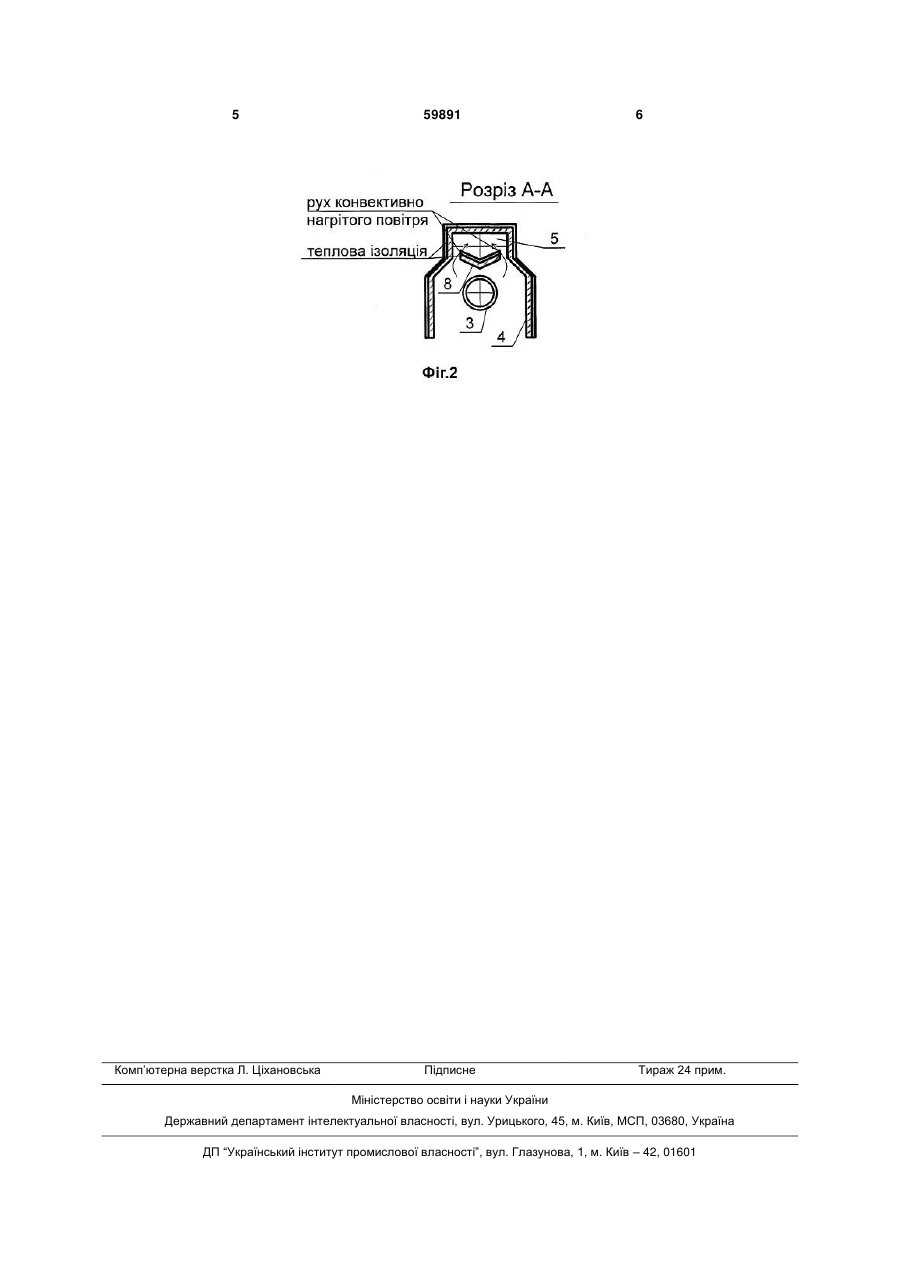

1. Променевий нагрівач, що містить газовий пальник, трубчастий лінійний нагрівач, розташований над ним відбивач теплового випромінювання з поверхневою теплоізоляцією, витяжний вентилятор та патрубок забору свіжого повітря, який від 3 дачі нагрітого повітря 3, трубчастого випромінювача 4, основного відбивача променевого випромінювання 5 та додаткового відбивача променевого випромінювання 6 з поверхневою ізоляцією, витяжного вентилятора 7, повітропроводу 8, регулюючою пристрою 9. Променевий нагрівач працює наступним чином. Газовий пальник 1 забезпечує заданий режим подачі газу й повітря до фронту горіння газу, сумішоутворення, стабілізацію фронту запалення, стійке спалювання газоподібного палива, необхідну інтенсивність і регулювання процесу горіння. Тепловипромінююча труба 4, нагріта продуктами згоряння з температурою 500 - 250°С, що рухаються по ній, забезпечують передачу теплової енергії, одержуваної при згорянні природного газу, до місця споживання електромагнітним випромінюванням інфрачервоного діапазону («теплове» випромінювання). «Теплове» випромінювання із зовнішньої поверхні тепловипромінюючої труби направляється в зону обігріву за допомогою відбивачів 5,6 з тепловою поверхневою ізоляцією. Призначення відбивачів - направити в бік обігрівного простору найбільшу кількість теплоти і в той же час зменшити конвективні втрати. Теплова ізоляція відбивачів перешкоджає конвективним втратам теплоти. Додатковим ізольований відбивач 6 утворює повітропровід 8 в верхній зоні основного відбивача, у який поступає конвективно нагріте від трубчастого випромінювача повітря та транспортується через повітропровід за рахунок розрідження на газовому пальнику 1 та за допомогою патрубка для подачі нагрітого повітря 3 подається на газовий пальник для горіння, де згоряє у вигляді 59891 4 газоповітряної суміші. Подача конвективно нагрітого повітря на горіння здійснюється для збільшення променевої складової у тепловому потоці від випромінювача. Порожнини між основним та додатковим відбивачами, через які проходить нагріте за рахунок конвекції повітря, мають перемінний аеродинамічний опір, що дозволяє регулювати відбирання нагрітого повітря. Патрубки забору свіжого повітря 2 та подачі нагрітого повітря 3 обладнані регулюючим пристроєм 9, що дозволяє змінювати співвідношення свіжого та нагрітого повітря. В газовому пальнику 1 сумішоутворення здійснюється за рахунок кінетичної енергії газового струменя, що виходить із дозуючого сопла пальника, а також за рахунок розрідження, яке створює витяжний вентилятор 7, завдяки цьому ежектується необхідне для горіння повітря через патрубки 2 та 3. Завдяки використанню для горіння гарячого повітря збільшується променева складова у тепловому потоці від трубчастого випромінювача. Рух газоповітряної суміші та відвід продуктів згоряння здійснюється за допомогою витяжного вентилятора 7. Таким чином, пропонуємо конструкція променевого відбивача забезпечує підвищення променевої складової в тепловому потоці випромінювання для більш ефективного використання теплової енергії газового нагрівача. Джерела інформації: 1. ДБНВ.2.5-20-2001 «Газопостачання»; 2. Патент України № 87028, F24D10/00. Газовий трубчастий променевий нагрівач/ А.О. Редько, М.М. Болотських; Дата подання 25.02.2009; Дата ріш. 10.06.2009, бюл. № 11. 5 Комп’ютерна верстка Л. Ціхановська 59891 6 Підписне Тираж 24 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
