Пристрій для культивування мікроорганізмів

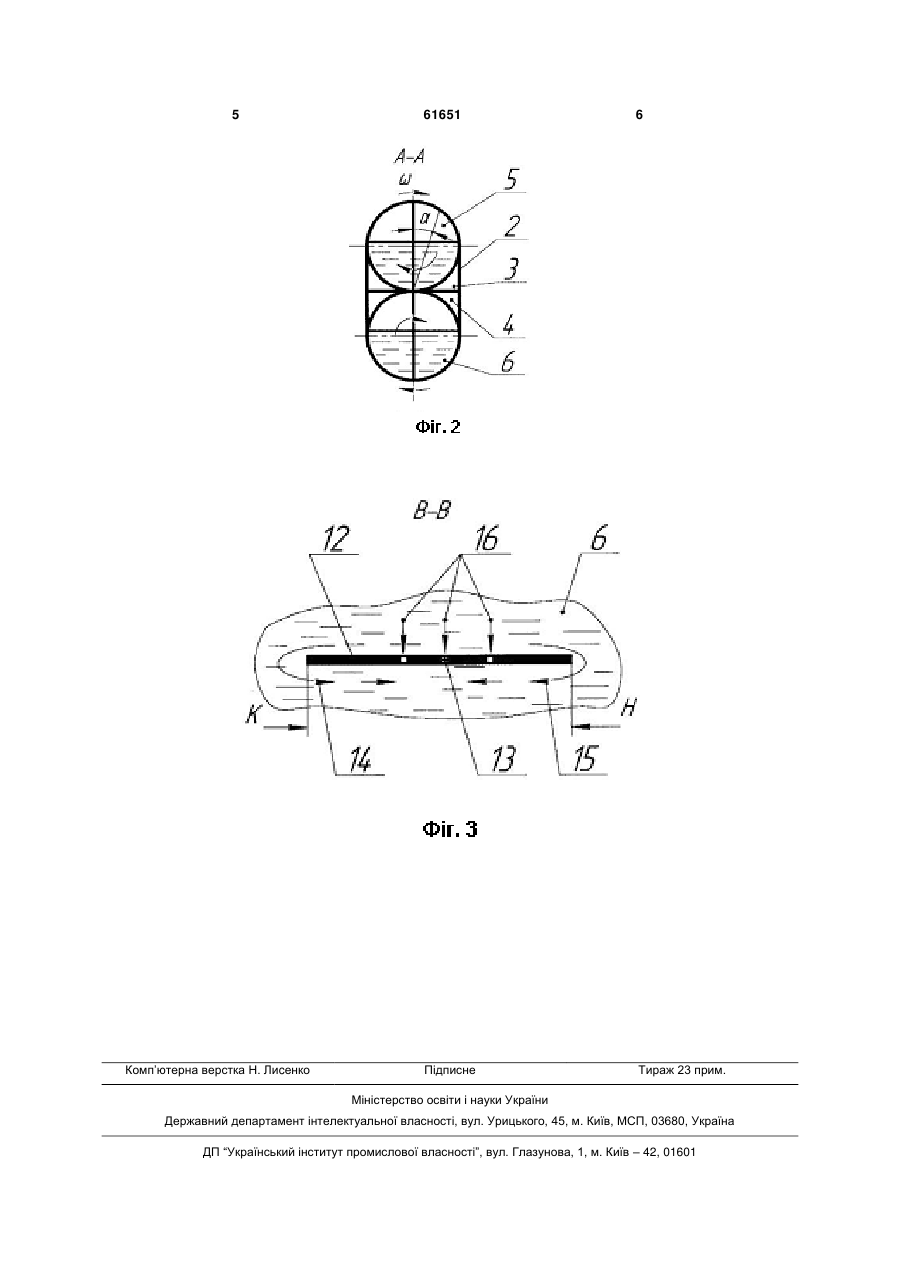

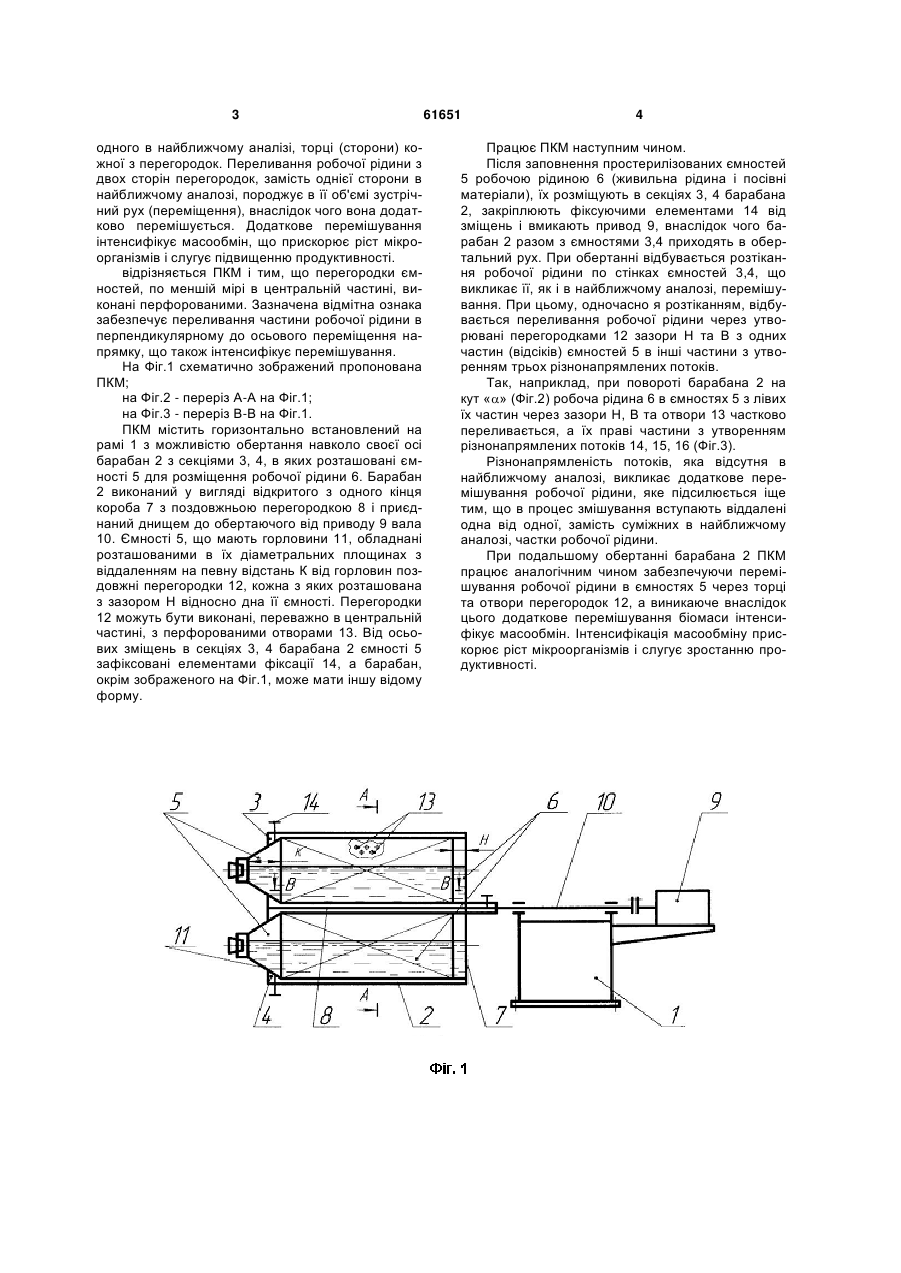

1. Пристрій для культивування мікроорганізмів, що містить горизонтально встановлений на 3 одного в найближчому аналізі, торці (сторони) кожної з перегородок. Переливання робочої рідини з двох сторін перегородок, замість однієї сторони в найближчому аналозі, породжує в її об'ємі зустрічний рух (переміщення), внаслідок чого вона додатково перемішується. Додаткове перемішування інтенсифікує масообмін, що прискорює ріст мікроорганізмів і слугує підвищенню продуктивності. відрізняється ПКМ і тим, що перегородки ємностей, по меншій мірі в центральній частині, виконані перфорованими. Зазначена відмітна ознака забезпечує переливання частини робочої рідини в перпендикулярному до осьового переміщення напрямку, що також інтенсифікує перемішування. На Фіг.1 схематично зображений пропонована ПКМ; на Фіг.2 - переріз А-А на Фіг.1; на Фіг.3 - переріз В-В на Фіг.1. ПКМ містить горизонтально встановлений на рамі 1 з можливістю обертання навколо своєї осі барабан 2 з секціями 3, 4, в яких розташовані ємності 5 для розміщення робочої рідини 6. Барабан 2 виконаний у вигляді відкритого з одного кінця короба 7 з поздовжньою перегородкою 8 і приєднаний днищем до обертаючого від приводу 9 вала 10. Ємності 5, що мають горловини 11, обладнані розташованими в їх діаметральних площинах з віддаленням на певну відстань К від горловин поздовжні перегородки 12, кожна з яких розташована з зазором Н відносно дна її ємності. Перегородки 12 можуть бути виконані, переважно в центральній частині, з перфорованими отворами 13. Від осьових зміщень в секціях 3, 4 барабана 2 ємності 5 зафіксовані елементами фіксації 14, а барабан, окрім зображеного на Фіг.1, може мати іншу відому форму. 61651 4 Працює ПКМ наступним чином. Після заповнення простерилізованих ємностей 5 робочою рідиною 6 (живильна рідина і посівні матеріали), їх розміщують в секціях 3, 4 барабана 2, закріплюють фіксуючими елементами 14 від зміщень і вмикають привод 9, внаслідок чого барабан 2 разом з ємностями 3,4 приходять в обертальний рух. При обертанні відбувається розтікання робочої рідини по стінках ємностей 3,4, що викликає її, як і в найближчому аналозі, перемішування. При цьому, одночасно я розтіканням, відбувається переливання робочої рідини через утворювані перегородками 12 зазори Н та В з одних частин (відсіків) ємностей 5 в інші частини з утворенням трьох різнонапрямлених потоків. Так, наприклад, при повороті барабана 2 на кут «» (Фіг.2) робоча рідина 6 в ємностях 5 з лівих їх частин через зазори Н, В та отвори 13 частково переливається, а їх праві частини з утворенням різнонапрямлених потоків 14, 15, 16 (Фіг.3). Різнонапрямленість потоків, яка відсутня в найближчому аналозі, викликає додаткове перемішування робочої рідини, яке підсилюється іще тим, що в процес змішування вступають віддалені одна від одної, замість суміжних в найближчому аналозі, частки робочої рідини. При подальшому обертанні барабана 2 ПКМ працює аналогічним чином забезпечуючи перемішування робочої рідини в ємностях 5 через торці та отвори перегородок 12, а виникаюче внаслідок цього додаткове перемішування біомаси інтенсифікує масообмін. Інтенсифікація масообміну прискорює ріст мікроорганізмів і слугує зростанню продуктивності. 5 Комп’ютерна верстка Н. Лиcенко 61651 6 Підписне Тираж 23 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
