Екструдований профіль

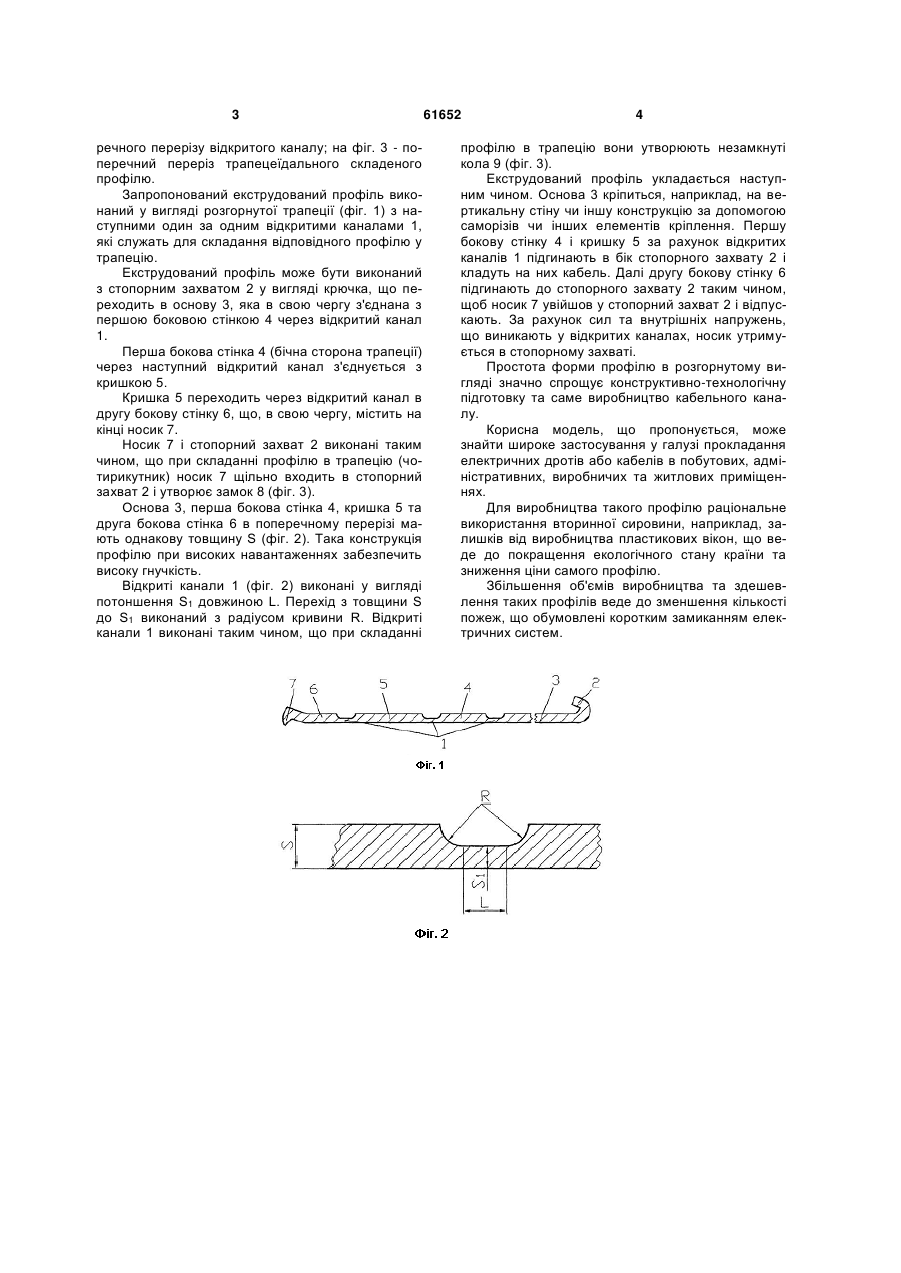

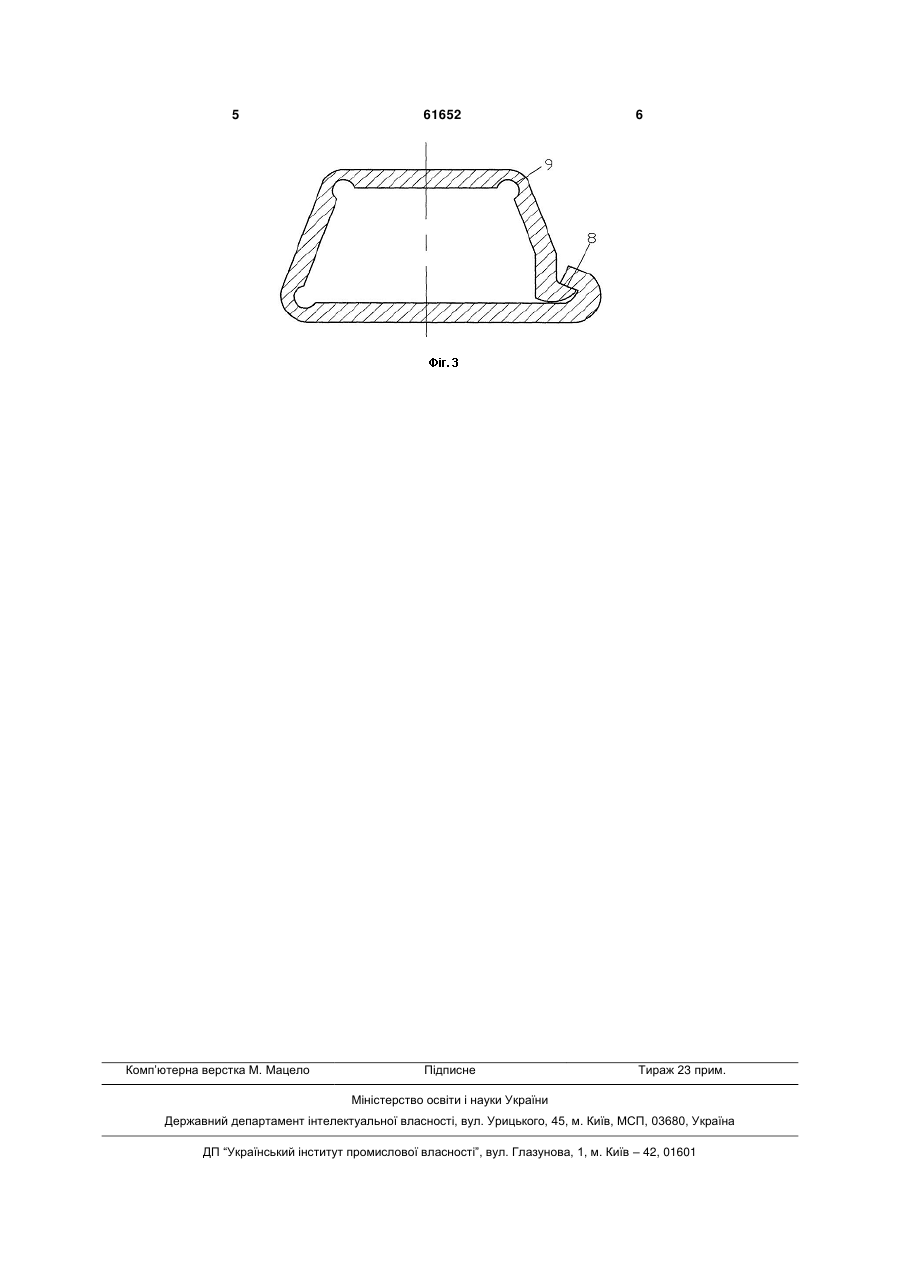

1. Екструдований профіль для монтажного каналу, який виконаний у вигляді профільованої 3 речного перерізу відкритого каналу; на фіг. 3 - поперечний переріз трапецеїдального складеного профілю. Запропонований екструдований профіль виконаний у вигляді розгорнутої трапеції (фіг. 1) з наступними один за одним відкритими каналами 1, які служать для складання відповідного профілю у трапецію. Екструдований профіль може бути виконаний з стопорним захватом 2 у вигляді крючка, що переходить в основу 3, яка в свою чергу з'єднана з першою боковою стінкою 4 через відкритий канал 1. Перша бокова стінка 4 (бічна сторона трапеції) через наступний відкритий канал з'єднується з кришкою 5. Кришка 5 переходить через відкритий канал в другу бокову стінку 6, що, в свою чергу, містить на кінці носик 7. Носик 7 і стопорний захват 2 виконані таким чином, що при складанні профілю в трапецію (чотирикутник) носик 7 щільно входить в стопорний захват 2 і утворює замок 8 (фіг. 3). Основа 3, перша бокова стінка 4, кришка 5 та друга бокова стінка 6 в поперечному перерізі мають однакову товщину S (фіг. 2). Така конструкція профілю при високих навантаженнях забезпечить високу гнучкість. Відкриті канали 1 (фіг. 2) виконані у вигляді потоншення S1 довжиною L. Перехід з товщини S до S1 виконаний з радіусом кривини R. Відкриті канали 1 виконані таким чином, що при складанні 61652 4 профілю в трапецію вони утворюють незамкнуті кола 9 (фіг. 3). Екструдований профіль укладається наступним чином. Основа 3 кріпиться, наприклад, на вертикальну стіну чи іншу конструкцію за допомогою саморізів чи інших елементів кріплення. Першу бокову стінку 4 і кришку 5 за рахунок відкритих каналів 1 підгинають в бік стопорного захвату 2 і кладуть на них кабель. Далі другу бокову стінку 6 підгинають до стопорного захвату 2 таким чином, щоб носик 7 увійшов у стопорний захват 2 і відпускають. За рахунок сил та внутрішніх напружень, що виникають у відкритих каналах, носик утримується в стопорному захваті. Простота форми профілю в розгорнутому вигляді значно спрощує конструктивно-технологічну підготовку та саме виробництво кабельного каналу. Корисна модель, що пропонується, може знайти широке застосування у галузі прокладання електричних дротів або кабелів в побутових, адміністративних, виробничих та житлових приміщеннях. Для виробництва такого профілю раціональне використання вторинної сировини, наприклад, залишків від виробництва пластикових вікон, що веде до покращення екологічного стану країни та зниження ціни самого профілю. Збільшення об'ємів виробництва та здешевлення таких профілів веде до зменшення кількості пожеж, що обумовлені коротким замиканням електричних систем. 5 Комп’ютерна верстка М. Мацело 61652 6 Підписне Тираж 23 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
