Податливий анкер

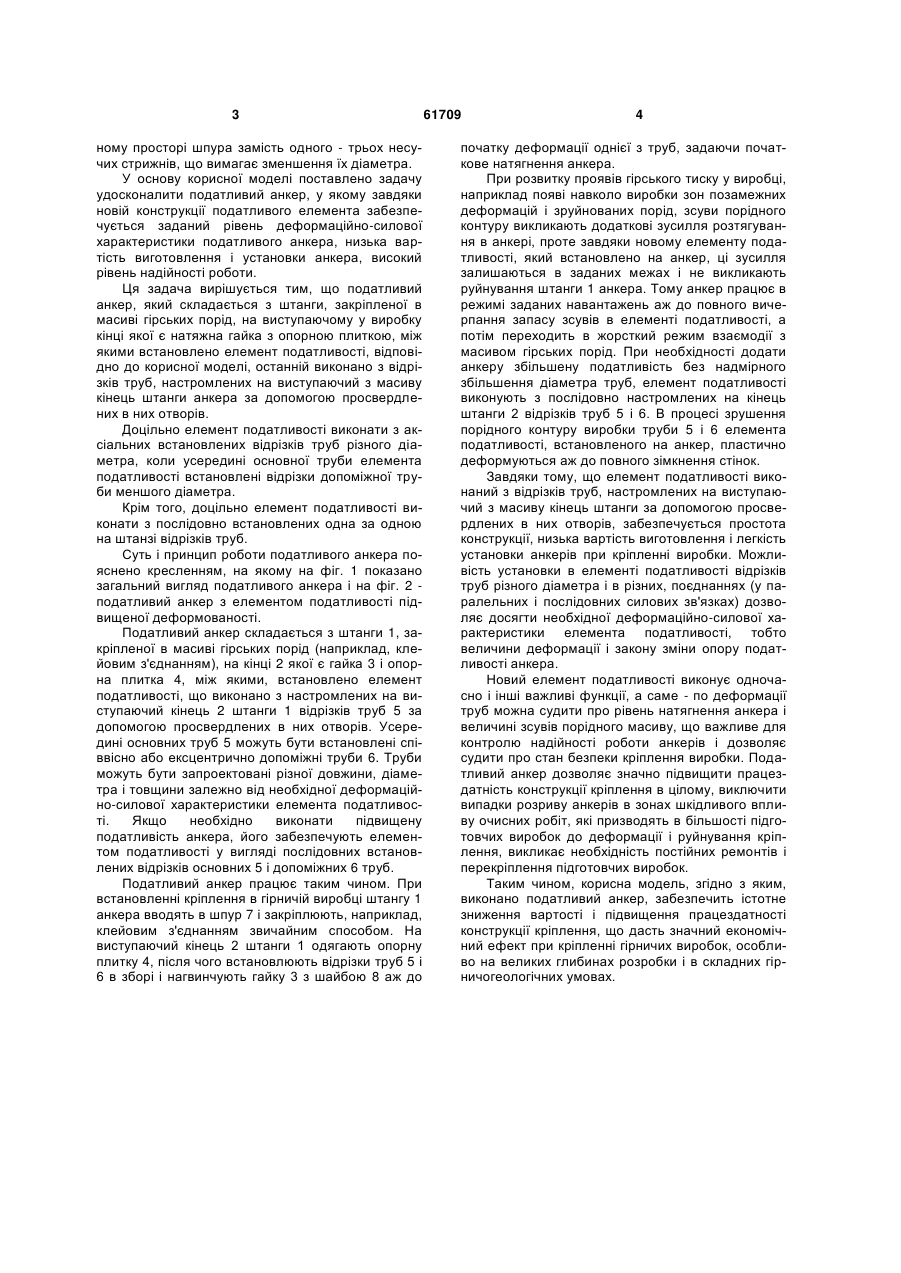

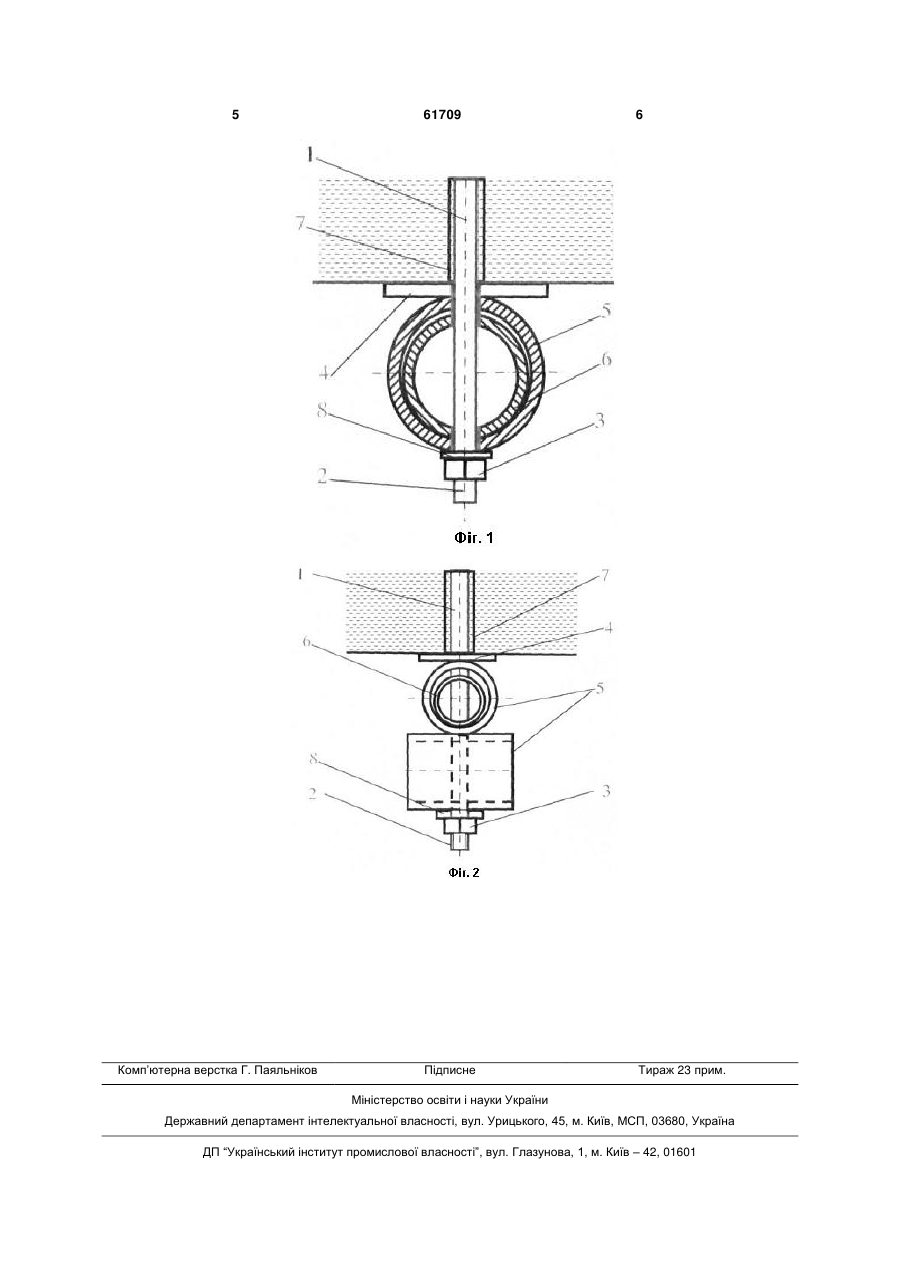

1. Податливий анкер, що складається з штанги, закріпленої в масиві гірських порід, на кінці якої є натяжна гайка і опорна плитка, між якими встановлено податливий елемент, який відрізняється тим, що встановлений на анкер податливий елемент виконано з відрізків труб, настромлених на 3 ному просторі шпура замість одного - трьох несучих стрижнів, що вимагає зменшення їх діаметра. У основу корисної моделі поставлено задачу удосконалити податливий анкер, у якому завдяки новій конструкції податливого елемента забезпечується заданий рівень деформаційно-силової характеристики податливого анкера, низька вартість виготовлення і установки анкера, високий рівень надійності роботи. Ця задача вирішується тим, що податливий анкер, який складається з штанги, закріпленої в масиві гірських порід, на виступаючому у виробку кінці якої є натяжна гайка з опорною плиткою, між якими встановлено елемент податливості, відповідно до корисної моделі, останній виконано з відрізків труб, настромлених на виступаючий з масиву кінець штанги анкера за допомогою просвердлених в них отворів. Доцільно елемент податливості виконати з аксіальних встановлених відрізків труб різного діаметра, коли усередині основної труби елемента податливості встановлені відрізки допоміжної труби меншого діаметра. Крім того, доцільно елемент податливості виконати з послідовно встановлених одна за одною на штанзі відрізків труб. Суть і принцип роботи податливого анкера пояснено кресленням, на якому на фіг. 1 показано загальний вигляд податливого анкера і на фіг. 2 податливий анкер з елементом податливості підвищеної деформованості. Податливий анкер складається з штанги 1, закріпленої в масиві гірських порід (наприклад, клейовим з'єднанням), на кінці 2 якої є гайка 3 і опорна плитка 4, між якими, встановлено елемент податливості, що виконано з настромлених на виступаючий кінець 2 штанги 1 відрізків труб 5 за допомогою просвердлених в них отворів. Усередині основних труб 5 можуть бути встановлені співвісно або ексцентрично допоміжні труби 6. Труби можуть бути запроектовані різної довжини, діаметра і товщини залежно від необхідної деформаційно-силової характеристики елемента податливості. Якщо необхідно виконати підвищену податливість анкера, його забезпечують елементом податливості у вигляді послідовних встановлених відрізків основних 5 і допоміжних 6 труб. Податливий анкер працює таким чином. При встановленні кріплення в гірничій виробці штангу 1 анкера вводять в шпур 7 і закріплюють, наприклад, клейовим з'єднанням звичайним способом. На виступаючий кінець 2 штанги 1 одягають опорну плитку 4, після чого встановлюють відрізки труб 5 і 6 в зборі і нагвинчують гайку 3 з шайбою 8 аж до 61709 4 початку деформації однієї з труб, задаючи початкове натягнення анкера. При розвитку проявів гірського тиску у виробці, наприклад появі навколо виробки зон позамежних деформацій і зруйнованих порід, зсуви порідного контуру викликають додаткові зусилля розтягування в анкері, проте завдяки новому елементу податливості, який встановлено на анкер, ці зусилля залишаються в заданих межах і не викликають руйнування штанги 1 анкера. Тому анкер працює в режимі заданих навантажень аж до повного вичерпання запасу зсувів в елементі податливості, а потім переходить в жорсткий режим взаємодії з масивом гірських порід. При необхідності додати анкеру збільшену податливість без надмірного збільшення діаметра труб, елемент податливості виконують з послідовно настромлених на кінець штанги 2 відрізків труб 5 і 6. В процесі зрушення порідного контуру виробки труби 5 і 6 елемента податливості, встановленого на анкер, пластично деформуються аж до повного зімкнення стінок. Завдяки тому, що елемент податливості виконаний з відрізків труб, настромлених на виступаючий з масиву кінець штанги за допомогою просвердлених в них отворів, забезпечується простота конструкції, низька вартість виготовлення і легкість установки анкерів при кріпленні виробки. Можливість установки в елементі податливості відрізків труб різного діаметра і в різних, поєднаннях (у паралельних і послідовних силових зв'язках) дозволяє досягти необхідної деформаційно-силової характеристики елемента податливості, тобто величини деформації і закону зміни опору податливості анкера. Новий елемент податливості виконує одночасно і інші важливі функції, а саме - по деформації труб можна судити про рівень натягнення анкера і величині зсувів порідного масиву, що важливе для контролю надійності роботи анкерів і дозволяє судити про стан безпеки кріплення виробки. Податливий анкер дозволяє значно підвищити працездатність конструкції кріплення в цілому, виключити випадки розриву анкерів в зонах шкідливого впливу очисних робіт, які призводять в більшості підготовчих виробок до деформації і руйнування кріплення, викликає необхідність постійних ремонтів і перекріплення підготовчих виробок. Таким чином, корисна модель, згідно з яким, виконано податливий анкер, забезпечить істотне зниження вартості і підвищення працездатності конструкції кріплення, що дасть значний економічний ефект при кріпленні гірничих виробок, особливо на великих глибинах розробки і в складних гірничогеологічних умовах. 5 Комп’ютерна верстка Г. Паяльніков 61709 6 Підписне Тираж 23 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
