Термічний клапан

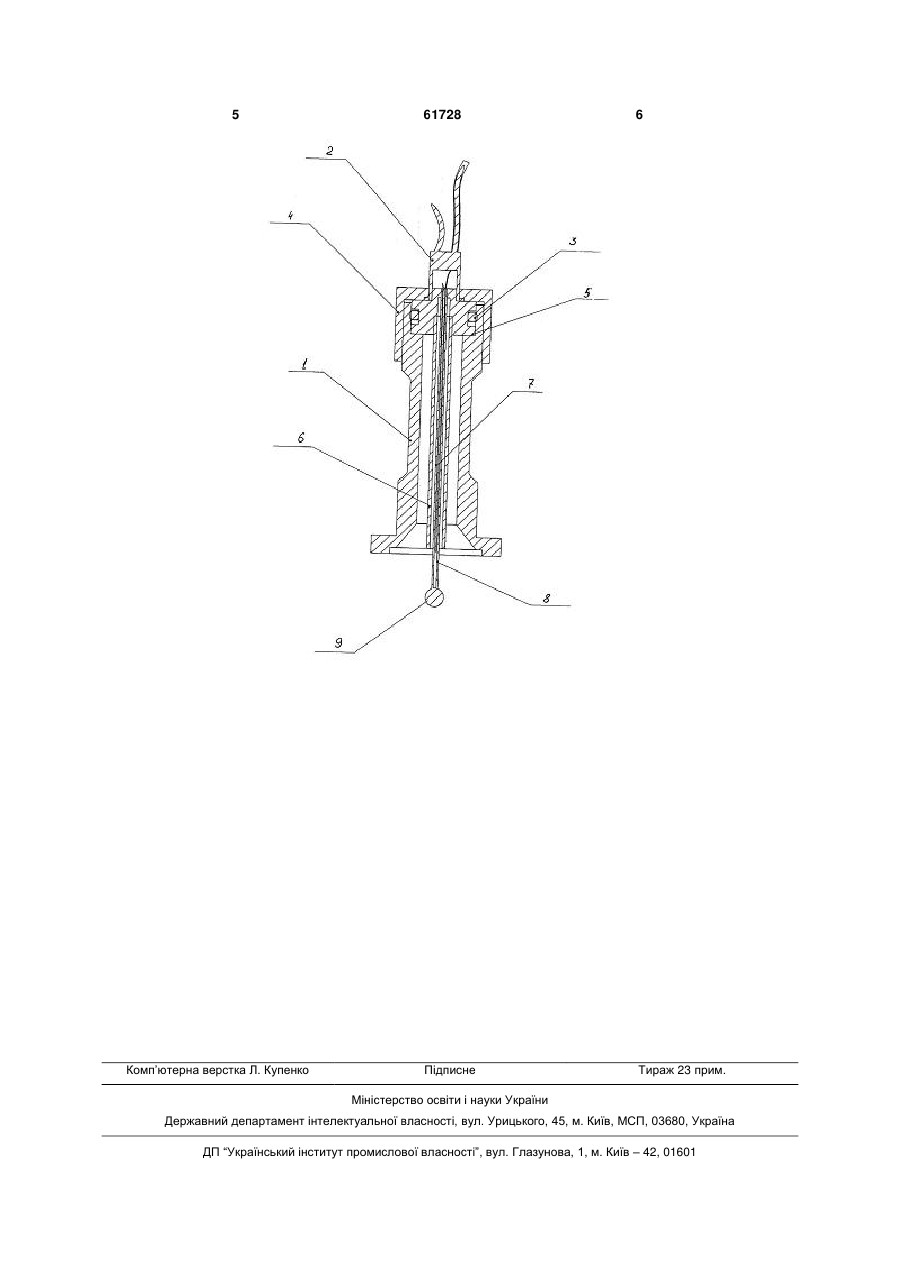

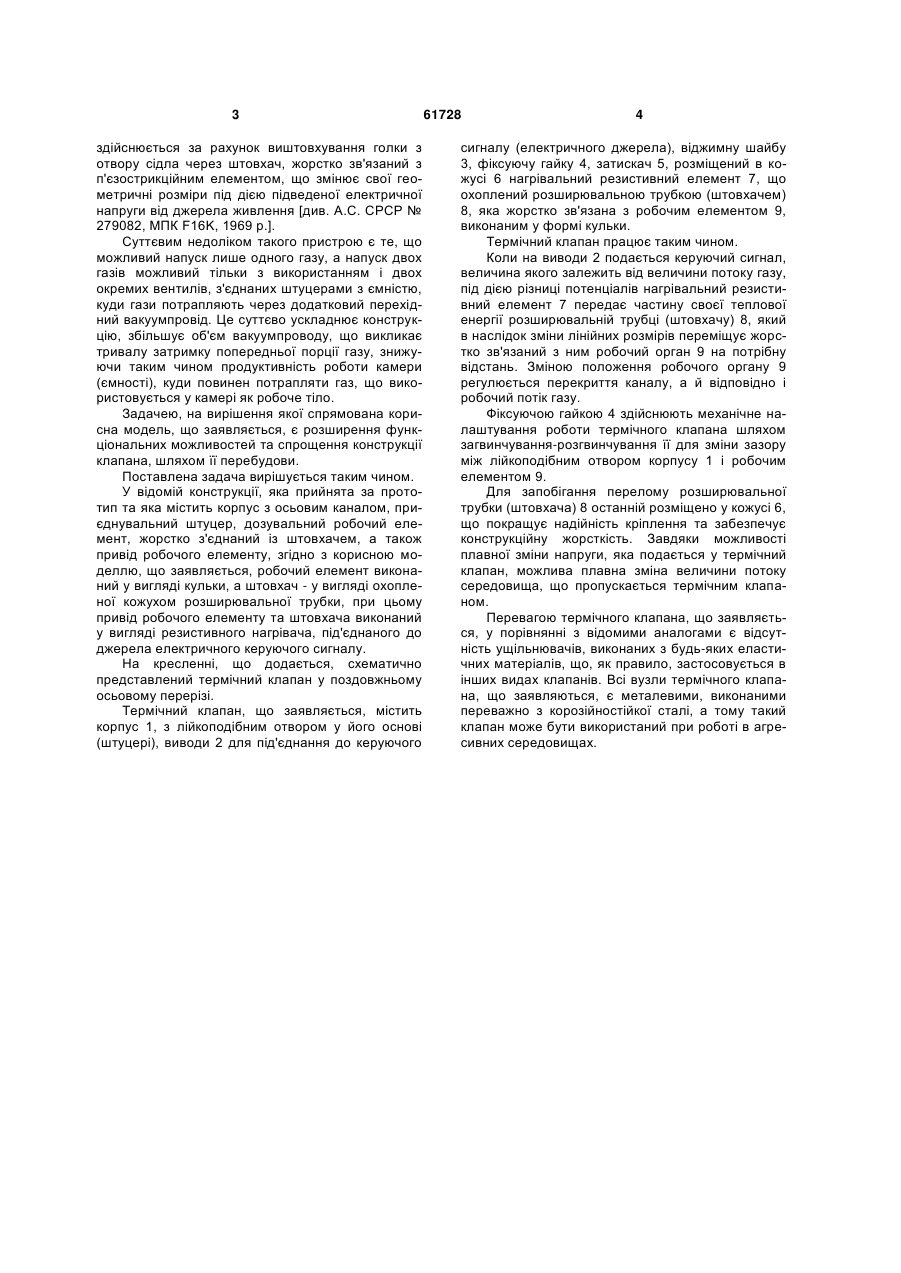

Термічний клапан, що містить корпус з осьовим каналом, приєднувальний штуцер, дозувальний робочий елемент, жорстко з'єднаний із штовхачем, а також привід робочого елементу, який відрізняється тим, що робочий елемент виконаний у вигляді кульки, а штовхач - у вигляді охопленої кожухом розширювальної трубки, при цьому привід робочого елементу та штовхача виконаний у вигляді резистивного нагрівача, під'єднаного до джерела електричного керуючого сигналу. (19) (21) u201100510 (22) 17.01.2011 (24) 25.07.2011 (46) 25.07.2011, Бюл.№ 14, 2011 р. (72) КОРОВИЦЬКИЙ АНДРІЙ МИХАЙЛОВИЧ, КОЛЯДИНСЬКИЙ ІВАН МИКОЛАЙОВИЧ, САХАРЧУК ВІКТОР ВІКТОРОВИЧ, КОМЕНДА ТАРАС ІВАНОВИЧ, ПАНАСЮК ІГОР МИКОЛАЙОВИЧ (73) ЛУЦЬКИЙ НАЦІОНАЛЬНИЙ ТЕХНІЧНИЙ УНІВЕРСИТЕТ 3 здійснюється за рахунок виштовхування голки з отвору сідла через штовхач, жорстко зв'язаний з п'єзострикційним елементом, що змінює свої геометричні розміри під дією підведеної електричної напруги від джерела живлення [див. А.С. СРСР № 279082, МПК F16K, 1969 р.]. Суттєвим недоліком такого пристрою є те, що можливий напуск лише одного газу, а напуск двох газів можливий тільки з використанням і двох окремих вентилів, з'єднаних штуцерами з ємністю, куди гази потрапляють через додатковий перехідний вакуумпровід. Це суттєво ускладнює конструкцію, збільшує об'єм вакуумпроводу, що викликає тривалу затримку попередньої порції газу, знижуючи таким чином продуктивність роботи камери (ємності), куди повинен потрапляти газ, що використовується у камері як робоче тіло. Задачею, на вирішення якої спрямована корисна модель, що заявляється, є розширення функціональних можливостей та спрощення конструкції клапана, шляхом її перебудови. Поставлена задача вирішується таким чином. У відомій конструкції, яка прийнята за прототип та яка містить корпус з осьовим каналом, приєднувальний штуцер, дозувальний робочий елемент, жорстко з'єднаний із штовхачем, а також привід робочого елементу, згідно з корисною моделлю, що заявляється, робочий елемент виконаний у вигляді кульки, а штовхач - у вигляді охопленої кожухом розширювальної трубки, при цьому привід робочого елементу та штовхача виконаний у вигляді резистивного нагрівача, під'єднаного до джерела електричного керуючого сигналу. На кресленні, що додається, схематично представлений термічний клапан у поздовжньому осьовому перерізі. Термічний клапан, що заявляється, містить корпус 1, з лійкоподібним отвором у його основі (штуцері), виводи 2 для під'єднання до керуючого 61728 4 сигналу (електричного джерела), віджимну шайбу 3, фіксуючу гайку 4, затискач 5, розміщений в кожусі 6 нагрівальний резистивний елемент 7, що охоплений розширювальною трубкою (штовхачем) 8, яка жорстко зв'язана з робочим елементом 9, виконаним у формі кульки. Термічний клапан працює таким чином. Коли на виводи 2 подається керуючий сигнал, величина якого залежить від величини потоку газу, під дією різниці потенціалів нагрівальний резистивний елемент 7 передає частину своєї теплової енергії розширювальній трубці (штовхачу) 8, який в наслідок зміни лінійних розмірів переміщує жорстко зв'язаний з ним робочий орган 9 на потрібну відстань. Зміною положення робочого органу 9 регулюється перекриття каналу, а й відповідно і робочий потік газу. Фіксуючою гайкою 4 здійснюють механічне налаштування роботи термічного клапана шляхом загвинчування-розгвинчування її для зміни зазору між лійкоподібним отвором корпусу 1 і робочим елементом 9. Для запобігання перелому розширювальної трубки (штовхача) 8 останній розміщено у кожусі 6, що покращує надійність кріплення та забезпечує конструкційну жорсткість. Завдяки можливості плавної зміни напруги, яка подається у термічний клапан, можлива плавна зміна величини потоку середовища, що пропускається термічним клапаном. Перевагою термічного клапана, що заявляється, у порівнянні з відомими аналогами є відсутність ущільнювачів, виконаних з будь-яких еластичних матеріалів, що, як правило, застосовується в інших видах клапанів. Всі вузли термічного клапана, що заявляються, є металевими, виконаними переважно з корозійностійкої сталі, а тому такий клапан може бути використаний при роботі в агресивних середовищах. 5 Комп’ютерна верстка Л. Купенко 61728 6 Підписне Тираж 23 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
