Спінювальна полімерна композиція

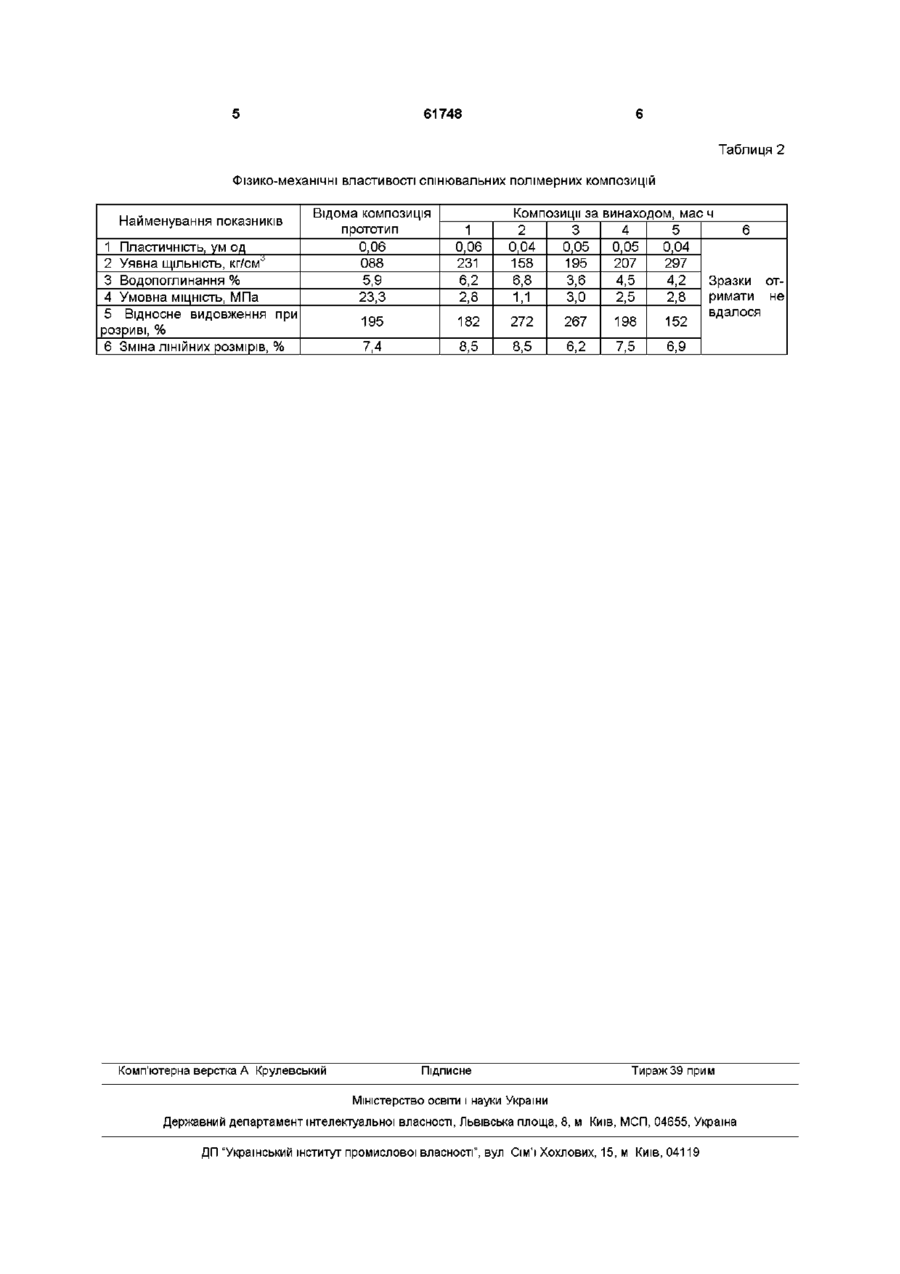

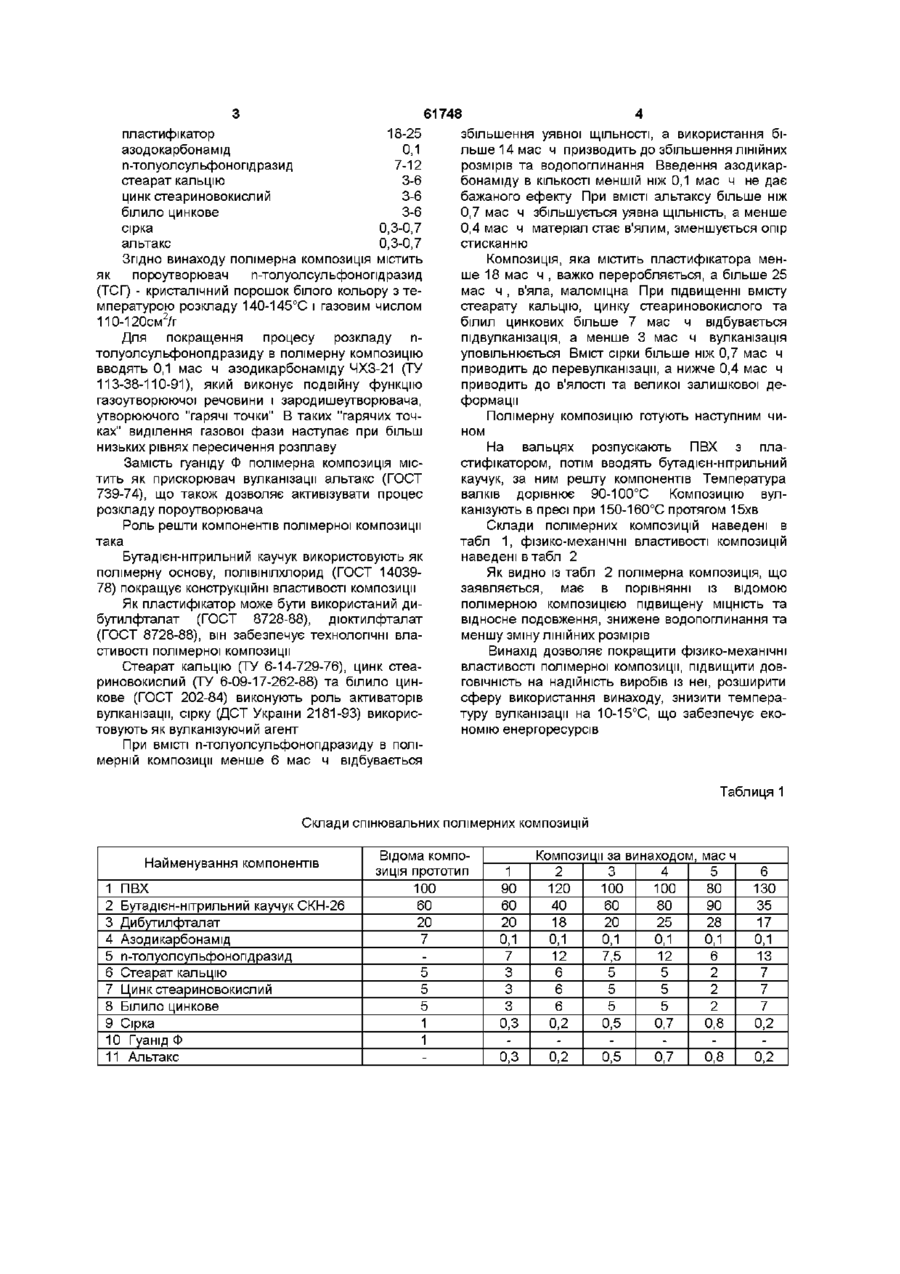

Спінювальна полімерна композиція, що містить полівінілхлорид, бутадієн-нітрильний каучук, пластифікатор, азодикарбонамід, стеарат кальцію, цинк стеариновокислий, білило цинкове, сірку та прискорювач вулканізації, яка відрізняється тим, що як прискорювач вулканізації вона місить альтакс та додатково як пороутворювач - п-толуолсульфонопдразид наступної структурної формули Винахід відноситься до гумової промисловості, а саме до спінювальних полімерних композицій на основі полівінілхлориду та бутадієн-нітрильного каучуку, які можуть бути використані при виготовленні газонаповнених матеріалів Найбільш близькою до спінювальної полімерної композиції, що заявляється, та вибраною за прототип є спінювальна полімерна композиція, яка містить полівінілхлорид (ПВХ), бутадієннітрильний каучук, пластифікатор, азодикарбонамід - як пороутворювач, стеарат кальцію, цинк стеариновокислий, білило цинкове, сірку та гуанін Ф - як прискорювач вулканізації (див Україна, п 10091 А, МПКС08 27/06) Недоліком відомої полімерної композиції є те, що вона має недостатню МІЦНІСТЬ та відносне подовження, високе водопоглинання та велику зміну ЛІНІЙНИХ розмірів Крім цього, висока температура розкладу азодикарбонаміду (190-240°С) потребує високих температур вулканізації, що пов'язано з великими витратами електроенергії В основу винаходу поставлено задачу удосконалення спінювальної полімерної композиції шляхом зміни вмісту та складу компонентів, завдяки чому підвищується МІЦНІСТЬ та відносне видовжен SO 2 -NHNH 2 при такому співвідношенні компонентів, мас ч 90-120 полівінілхлорид 40-80 бутадієн-нітрильний каучук 18-25 пластифікатор 0,1 азодикарбонамід 7-12 п-толуолсульфонопдразид 3-6 стеарат кальцію 3-6 цинк стеариновокислий білило цинкове 3-6 сірка 0,3-0,7 0,3-0,7 альтакс ня, знижується водопоглинання та зміна ЛІНІЙНИХ розмірів вулканізатів, що дозволяє розширити сферу її використання, а зниження температури вулканізації дозволяє економити витрати електроенергії Поставлена задача вирішується тим, що в спінювальну полімерну композицію, яка містить полівінілхлорид, бутадієн-нітрильний каучук, пластифікатор, азодикарбонамід, стеарат кальцію, цинк стеариновокислий, білило цинкове, сірку та прискорювач вулканізації, згідно винаходу, вводять як прискорювач вулканізації альтакс та додатково як пороутворювач п-толуолсульфонопдразид наступної структурної формули SO2-NHNH2 при такому співвідношенні компонентів, мас полівінілхлорид бутадієн-нітрильний каучук 90-120 40-80 00 (О 61748 пластифікатор 18-25 збільшення уявної ЩІЛЬНОСТІ, а використання бі0,1 льше 14 мас ч призводить до збільшення ЛІНІЙНИХ азодокарбонамід 7-12 розмірів та водопоглинання Введення азодикарп-толуолсульфонопдразид 3-6 бонаміду в КІЛЬКОСТІ меншій ніж 0,1 мас ч не дає стеарат кальцію 3-6 бажаного ефекту При ВМІСТІ альтаксу більше ніж цинк стеариновокислий 3-6 0,7 мас ч збільшується уявна ЩІЛЬНІСТЬ, а менше білило цинкове 0,4 мас ч матеріал стає в'ялим, зменшується опір сірка 0,3-0,7 стисканню альта кс 0,3-0,7 Згідно винаходу полімерна композиція містить Композиція, яка містить пластифікатора меняк пороутворювач п-толуолсульфонопдразид ше 18 мас ч , важко переробляється, а більше 25 (ТСГ) - кристалічний порошок білого кольору з темас ч , в'яла, маломіцна При підвищенні вмісту мпературою розкладу 140-145°С і газовим числом стеарату кальцію, цинку стеариновокислого та 2 110-120см /г білил цинкових більше 7 мас ч відбувається підвулканізація, а менше 3 мас ч вулканізація Для покращення процесу розкладу пуповільнюється Вміст сірки більше ніж 0,7 мас ч толуолсульфонопдразиду в полімерну композицію приводить до перевулканізацм, а нижче 0,4 мас ч вводять 0,1 мас ч азодикарбонаміду ЧХЗ-21 (ТУ приводить до в'ялості та великої залишкової де113-38-110-91), який виконує подвійну функцію формації газоутворюючої речовини і зародишеутворювача, утворюючого "гарячі точки" В таких "гарячих точПолімерну композицію готують наступним чиках" виділення газової фази наступає при більш ном низьких рівнях пересичення розплаву На вальцях розпускають ПВХ з пластифікатором, потім вводять бутадієн-нітрильний Замість гуаніду Ф полімерна композиція міскаучук, за ним решту компонентів Температура тить як прискорювач вулканізації альтакс (ГОСТ валків дорівнює 90-100°С Композицію вул739-74), що також дозволяє активізувати процес канізують в пресі при 150-160°С протягом 15хв розкладу пороутворювача Роль решти компонентів полімерної композиції Склади полімерних композицій наведені в така табл 1, фізико-механічні властивості композицій наведені в табл 2 Бутадієн-нітрильний каучук використовують як полімерну основу, полівінілхлорид (ГОСТ 14039Як видно із табл 2 полімерна композиція, що 78) покращує конструкційні властивості композиції заявляється, має в порівнянні із відомою полімерною композицією підвищену МІЦНІСТЬ та Як пластифікатор може бути використаний дивідносне подовження, знижене водопоглинання та бутилфталат (ГОСТ 8728-88), дюктилфталат меншу зміну ЛІНІЙНИХ розмірів (ГОСТ 8728-88), він забезпечує технологічні властивості полімерної композиції Винахід дозволяє покращити фізико-механічні властивості полімерної композиції, підвищити ДОВСтеарат кальцію (ТУ 6-14-729-76), цинк стеаГОВІЧНІСТЬ на надійність виробів із неї, розширити риновокислий (ТУ 6-09-17-262-88) та білило цинсферу використання винаходу, знизити темперакове (ГОСТ 202-84) виконують роль активаторів туру вулканізації на 10-15°С, що забезпечує ековулканізації, сірку (ДСТ України 2181-93) викорисномію енергоресурсів товують як вулканізуючий агент При ВМІСТІ п-толуолсульфонопдразиду в полімерній композиції менше 6 мас ч відбувається Таблиця 1 Склади спінювальних полімерних композицій Найменування компонентів 1 ПВХ 2 Бутадієн-нітрильний каучук СКН-26 3 Дибутилфталат 4 Азодикарбонамід 5 п-толуолсульфонопдразид 6 Стеарат кальцію 7 Цинкстеариновокислий 8 Білило цинкове 9 Сірка 10 Гуанід Ф 11 Альтакс Відома композиція прототип 100 60 20 7 5 5 5 1 1 Композиції за винаходом, мас ч 1 90 60 20 0,1 7 3 3 3 0,3 0,3 2 120 40 18 0,1 12 6 6 6 0,2 0,2 3 100 60 20 0,1 7,5 5 5 5 0,5 0,5 4 100 80 25 0,1 12 5 5 5 0,7 0,7 5 80 90 28 0,1 6 2 2 2 0,8 0,8 6 130 35 17 0,1 13 7 7 7 0,2 0,2 61748 Таблиця 2 Фізико-механічні властивості спінювальних полімерних композицій Найменування показників 1 Пластичність, ум од 2 Уявна ЩІЛЬНІСТЬ, кг/см'5 3 Водопоглинання % 4 Умовна МІЦНІСТЬ, МПа Відома композиція прототип 0,06 088 5,9 23,3 1 0,06 231 6,2 2,8 195 182 7,4 8,5 5 Відносне видовження при розриві, % 6 Зміна ЛІНІЙНИХ розмірів, % Комп'ютерна верстка А Крулевський Композиції за винаходом, мас ч 2 3 4 5 6 0,04 0,05 0,05 0,04 158 195 207 297 6,8 3,6 4,5 4,2 Зразки отримати не 1,1 3,0 2,5 2,8 вдалося 272 267 198 152 8,5 Підписне 6,2 7,5 6,9 Тираж39 прим Міністерство освіти і науки України Державний департамент інтелектуальної власності, Львівська площа, 8, м Київ, МСП, 04655, Україна ДП "Український інститут промислової власності", вул Сім'ї Хохлових, 15, м Київ, 04119
