Полімерна композиція

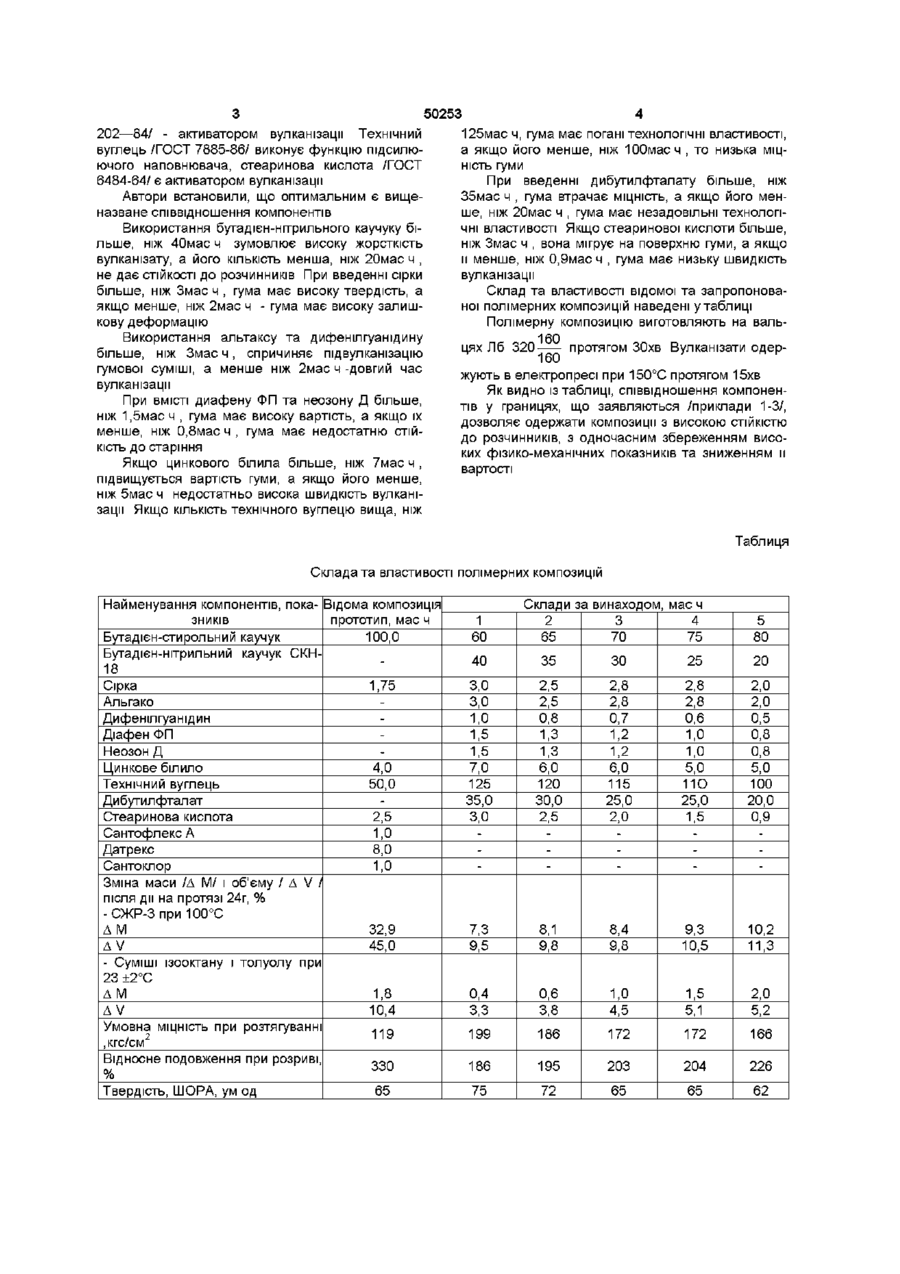

Полімерна композиція, що містить бутадієнстирольний каучук, сірку, технічний вуглець, цинкове білило, стеаринову кислоту, прискорювач вулканізації, пластифікатор та стабілізатор старіння, яка відрізняється тим, що вона додатково містить бутадієн-нітрильний каучук, ак пластифікатор - дибутилфталат, як прискорювач вулканізації - альтакс та дифенілгуанідин, як стабілізатор старіння - неозон Д та діафен ФП при такому співвідношенні компонентів мас ч бутадієн-стирольний каучук 100 бутадієн-нітрильний каучук 20-40 сірка 2-3 альтакс 2-3 дифенілгуанідин 0,5-1,0 діафен ФП 0,8-1,5 неозан Д 0,8-1,5 цинкове білило 5-7 технічний вуглець 100-125 дибутилфталат 20-35 стеаринова кислота 0,9-3 Винахід відноситься до гумової промисловості, зокрема, до полімерних композицій на основі бутадієн-стирольного каучуку, які використовуються для виробів технічного та побутового призначення, а саме, для прокладок, ущільнювачів, профілів тощо Найбільш близькою до композиції, що заявляється, та прийнятою за прототип є полімерна композиція, яка містить бутадієн-стирольний каучук, сірку, технічний вуглець, цинкове білила, стеаринову кислоту, як прискорювач вулканізації - сантокюр, як пластифікатор - датрекс та як стабілізатор старіння - сантофлекс /див кн В С Пенн Технология переработки синтетических каучуков ,- М „Химия"-1964, -404с/ Недоліком відомої композиції є незадовільна СТІЙКІСТЬ до дії агресивних середовищ, а саме, до розчинників та и висока вартість В основу винаходу поставлено задачу удосконалення полімерної композиції шляхом зміни и складу та вмісту компонентів, завдяки чому збільшується СТІЙКІСТЬ композиції до дії розчинників та зменшується її вартість Поставлена задача вирішується тим, що в полімерну композицію, яка містить бутадієнстирольний каучук, сірку, технічний вуглець, цинкове білило, стеаринову кислоту, прискорювач вулканізації, пластифікатор та стабілізатор старін ня, згідно винаходу, додатково вводять бутадієннітрильннй каучук, як пластифікатор вводять дибутилфталат, як прискорювач вулканізації - альтакс та дифенілгуанідін, як стабілізатор старіння - неозон Д та диафен ФП при такому співвідношенні компонентів, мас ч Бутадієн-стирольний каучук -100 Бутадієн-нітрильний каучук -20-40 Сірка -2-3 Альтакс -2-3 Дифенілгуанідин -0,5-1,0 Диафен ФП -0,8-1,5 Неозон Д -0,8-1,5 Цинкове білило -5-7 Технічний вуглець -100-125 Дибутилфталат -20-35 Стеаринова кислота -0.9-3 Бутадієн-нітрильний каучук /ГОСТ 7738-79/ є полімерною основою дибутилфталат /ГОСТ 872888/-пастифікатором, а альтакс /ГОСТ 7087-75/ та дифенілгуанідін /ГОСТ 40-80/ - прискорювачами вулканізації, неозон Д /ГОСТ 39-79/ та диафен ФП /ТУ 6-14-817-81/ виконують функції стабілізаторів старіння Роль інших інгредієнтів полімерної композиції гака, Бутадієн-стирольний каучук /ТУ 38 Л0345279/ є полімерною основою, сірка /ДСТУ 2179-93/вулканізуючим агентом, цинкове білило /ГОСТ ГО Ю О ю 50253 202—84/ - активатором вулканізації Технічний вуглець /ГОСТ 7885-86/ виконує функцію підсилюючого наповнювача, стеаринова кислота /ГОСТ 6484-64/ є активатором вулканізації Автори встановили, що оптимальним є вищеназване співвідношення компонентів Використання бутадієн-нітрильного каучуку більше, ніж 40мас ч зумовлює високу жорсткість вулканізату, а його КІЛЬКІСТЬ менша, ніж 20мас ч , не дає СТІЙКОСТІ до розчинників При введенні сірки більше, ніж Змас ч , гума має високу твердість, а якщо менше, ніж 2мас ч - гума має високу залишкову деформацію Використання альтаксу та дифеніл гуанідину більше, ніж Змас ч, спричиняє підвулканізацію гумової суміші, а менше ніж 2мас ч -довгий час вулканізації При ВМІСТІ диафену ФП та неозону Д більше, ніж 1,5мас ч , гума має високу вартість, а якщо їх менше, ніж 0,8мас ч , гума має недостатню СТІЙКІСТЬ до старіння Якщо цинкового білила більше, ніж 7мас ч , підвищується вартість гуми, а якщо його менше, ніж 5мас ч недостатньо висока швидкість вулканізації Якщо КІЛЬКІСТЬ технічного вуглецю вища, ніж 4 125мас ч, гума має погані технологічні властивості, а якщо його менше, ніж ЮОмасч , то низька МІЦНІСТЬ гуми При введенні дибутилфталату більше, ніж 35мас ч , гума втрачає МІЦНІСТЬ, а якщо його менше, ніж 20мас ч , гума має незадовільні технологічні властивості Якщо стеаринової кислоти більше, ніж Змас ч , вона мігрує на поверхню гуми, а якщо и менше, ніж 0,9мас ч , гума має низьку швидкість вулканізації Склад та властивості відомої та запропонованої полімерних композицій наведені утаблиці Полімерну композицію виготовляють на вальцях Лб 320 протягом ЗОхв Вулканізати одер жують в електропресі при 150°С протягом 15хв Як видно із таблиці, співвідношення компонентів у границях, що заявляються /приклади 1-3/, дозволяє одержати композиції з високою СТІЙКІСТЮ до розчинників, з одночасним збереженням високих фізико-механічних показників та зниженням и вартості Таблиця Склада та властивості полімерних композицій Найменування компонентів, пока- Зідома композиція зників прототип, мас ч Бутадієн-стирольний каучук 100,0 Бутадієн-нітрильний каучук СКН18 Сірка 1,75 Альгако Дифеніл гуанідин Діафен ФП Неозон Д Цинкове білило 4,0 Технічний вуглець 50,0 Дибутилфталат Стеаринова кислота 2,5 Сантофлекс А 1,0 Датрекс 8,0 Сантоклор 1,0 Зміна маси /Д М/ і об'єму / Д V / після дії на протязі 24г, % -СЖР-Зпри 100°С ДМ 32,9 Д V 45,0 - Суміші ізооктану і толуолу при 23 ±2°С ДМ 1,8 Д V 10,4 Умовна МІЦНІСТЬ при розтягуванні 119 ,кгс/см2 Відносне подовження при розриві, 330 % Твердість, ШОРА, ум од 65 Склади за винаходом, мас ч 1 60 2 65 3 70 4 75 5 80 40 35 ЗО 25 20 3,0 3,0 1,0 1,5 1,5 7,0 125 2,5 2,5 0,8 1,3 1,3 6,0 120 2,8 2,8 0,7 1,2 1,2 6,0 115 2,8 2,8 0,6 1,0 1,0 5,0 110 2,0 2,0 0,5 0,8 0,8 5,0 100 35,0 30,0 25,0 25,0 20,0 3,0 2,5 2,0 1,5 0,9 7,3 9,5 8,1 9,8 8,4 9,8 9,3 10,5 10,2 11,3 0,4 3,3 0,6 3,8 1,0 4,5 1,5 5,1 2,0 5,2 199 186 172 172 166 186 195 203 204 226 75 72 65 65 62 50253 ДП «Український інститут промислової власності» (Укрпатент) вул Сім'ї Хохлових, 15, м Київ, 04119, Україна ( 0 4 4 ) 4 5 6 - 2 0 - 90 ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)216-32-71
