Пристрій для осушування повітря в камерах побутових холодильників

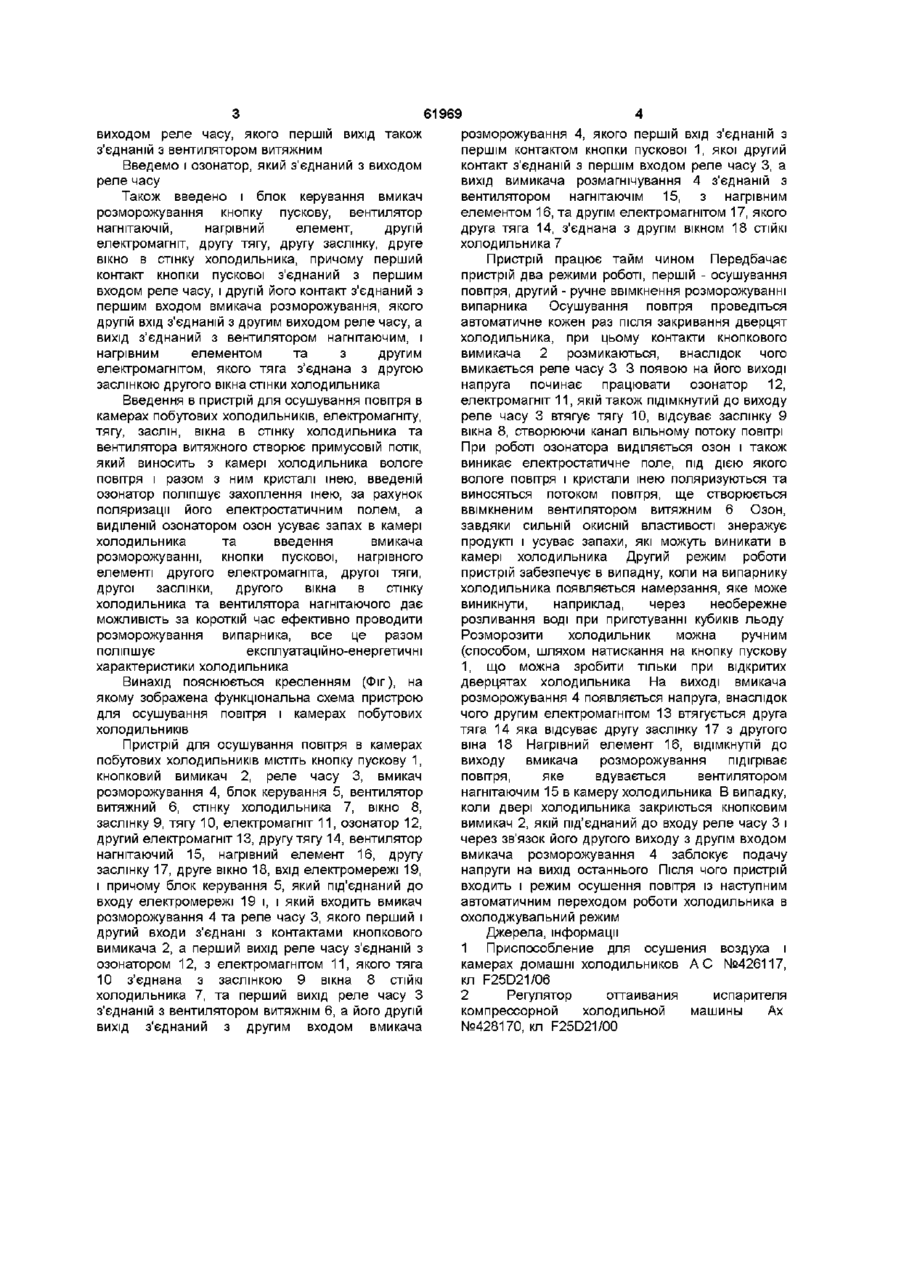

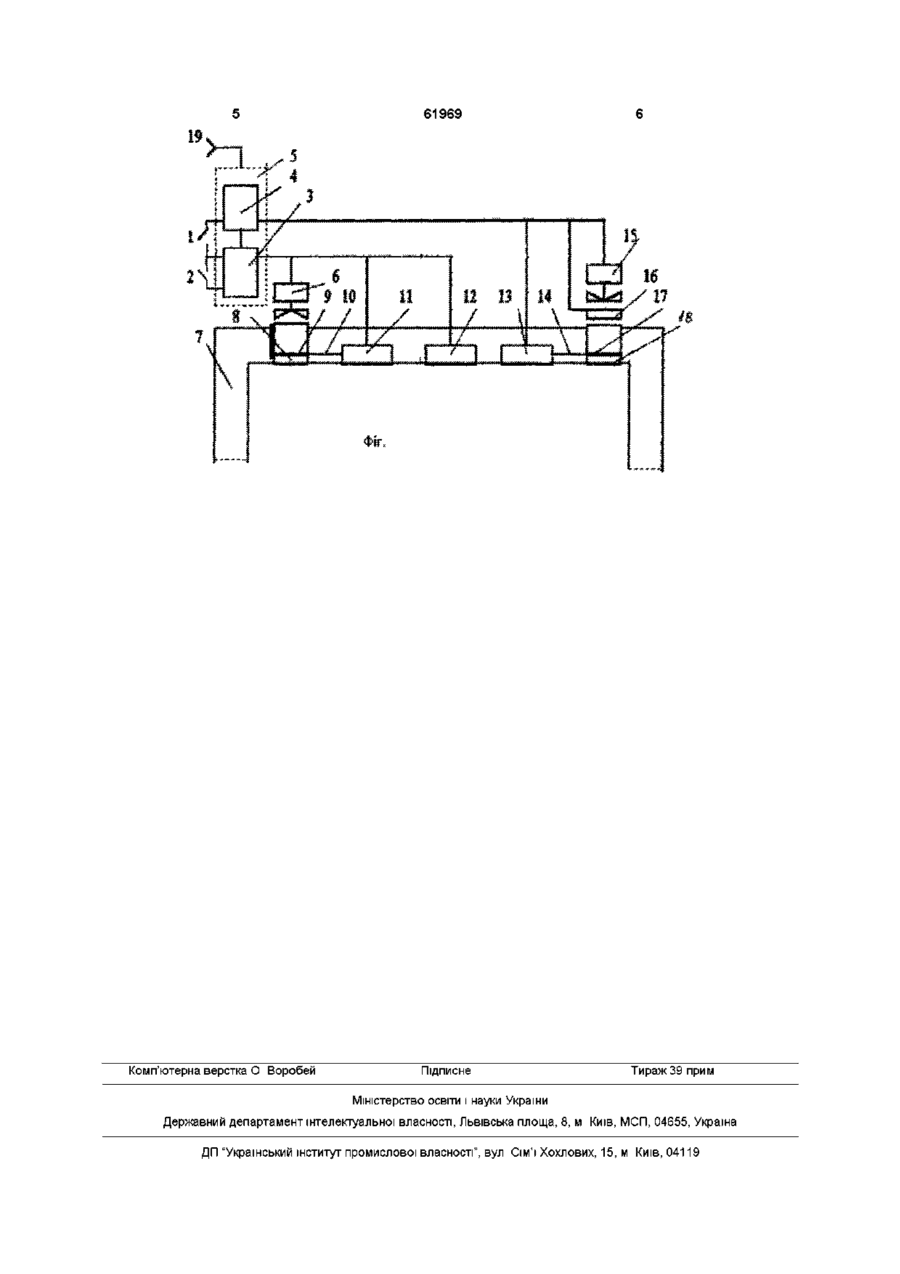

1 Пристрій для осушування повітря в камерах побутових холодильників, що містить блок керування, який під'єднаний до входу електромережі і в який входить реле часу, перший і другий входи якого з'єднані з контактами кнопкового вимикача, який відрізняється тим, що додатково введено вентилятор витяжний, електромагніт, тягу, заслінку для вікна в СТІНЦІ холодильника, яка з'єднана з тягою електромагніта, що з'єднаний з першим виходом реле часу, перший вихід якого з'єднаний з вентилятором витяжним 2 Пристрій за п 1, який відрізняється тим, що введено озонатор, який з'єднаний з виходом реле часу 3 Пристрій за п 1, який відрізняється тим, що введено в блок керування вмикач розморожування, кнопку пускову, вентилятор нагнітаючий, нагрівний елемент, другий електромагніт, другу тягу, другу заслінку для другого вікна в СТІНЦІ холодильника, причому другий контакт кнопки пускової з'єднаний з першим входом реле часу, а другий його контакт з'єднаний з першим входом вмикача розморожування, другий вхід якого з'єднаний з другим виходом реле часу, а вихід з'єднаний з вентилятором нагнітаючим, з нагрівним елементом та з другим електромагнітом, тяга якого з'єднана з другою заслінкою другого вікна стінки холодильника О Винахід відноситься до холодильної техніки, зокрема де попередження осідання шею і розморожування теплообмінника взагалі ВІДОМІЙ пристрій для осушення повітря в камерах домашні холодильників [1], ще МІСТІТЬ гігроскопічній матеріал нанесеній на стрічковій транспортер, який проходить через ролики із еластичного матеріалу, які встановлені на СТІНЦІ холодильника Проте, такій пристрій не забезпечує ефективного осушення повітря і камерах холодильників і тому необхідна тривала його робота, ще приводить до значних енерговитрат Більш ближчій по технічній суті є ВІДОМІЙ регулятор відтаювання випарника компресорної холодильної машини [2], що МІСТІТЬ реле тиску з датчиком, реле часу, не вмикає муфту зчеплення і електродвигун, реве захисту та реле вмикання відтаювання Проте, такому регулятору притаманній недолік по тій причині, що контроль за намерзанням випарника ведеться датчиком встановленим в його порожнині, а намерзання і лекції може відбуватися нерівномірно тому ефектність регулятора невисока В основу винаходу пристрою для осушування повітря в камерах побутових холодильників поставлена задача створити такий пристрій, який зміг би здійснювати ефективне осушування повітря, а в випадку намерзання на випарнику, проводити швидке розморожування, що підвищило б енергетичні та експлуатаційні параметри холодильника, а також введенням в камеру сильного окислювача можна було б нейтралізувати запахи і, таки чином, забезпечити триваліший час зберігання продуктів свіжими Поставлена задача віршується тім, що у ВІДОМІЙ пристрій для осушування повітрі в камерах побутових холодильників, що МІСТІТЬ блок керування, який під'єднаний до електромережі та прикріплений до стінки холодильника і в який входить реле часу, якого перший і другий входи з'єднані з контактами кнопкового вимикача, згідно винаходу, доданою введено вентилятор витяжний, електромагніт, тягу, заслінку і вікно в стінку холодильника, причому вікно в СТІНЦІ холодильника закривається заслінкою, на з'єднана з тягою електромагніта, який, з'єднаний з першім (О (О 61969 розморожування 4, якого першій вхід з'єднаній з виходом реле часу, якого першій вихід також першім контактом кнопки пускової 1, якої другий з'єднаній з вентилятором витяжним контакт з'єднаній з першім входом реле часу 3, а Введемо і озонатор, який з'єднаний з виходом вихід вимикача розмагнічування 4 з'єднаній з реле часу вентилятором нагнітаючім 15, з нагрівним Також введено і блок керування вмикач елементом 16, та другім електромагнітом 17, якого розморожування кнопку пускову, вентилятор друга тяга 14, з'єднана з другім вікном 18 СТІЙКІ нагнітаючій, нагрівний елемент, другій холодильника 7 електромагніт, другу тягу, другу заслінку, друге вікно в стінку холодильника, причому перший Пристрій працює тайм чином Передбачає контакт кнопки пускової з'єднаний з першим пристрій два режими роботі, першій - осушування входом реле часу, і другій його контакт з'єднаний з повітря, другий - ручне ввімкнення розморожуванні першим входом вмикача розморожування, якого випарника Осушування повітря проведіться другій вхід з'єднаній з другим виходом реле часу, а автоматичне кожен раз після закривання дверцят вихід з'єднаний з вентилятором нагнітаючим, і холодильника, при цьому контакти кнопкового нагрівним елементом та з другим вимикача 2 розмикаються, внаслідок чого електромагнітом, якого тяга з'єднана з другою вмикається реле часу З З появою на його виході заслінкою другого вікна стінки холодильника напруга починає працювати озонатор 12, електромагніт 11, якій також підімкнутий до виходу Введення в пристрій для осушування повітря в реле часу 3 втягує тягу 10, відсуває заслінку 9 камерах побутових холодильників, електромагніту, вікна 8, створюючи канал вільному потоку повітрі тягу, заслін, вікна в стінку холодильника та При роботі озонатора виділяється озон і також вентилятора витяжного створює примусовій потік, виникає електростатичне поле, під дією якого який виносить з камері холодильника вологе вологе повітря і кристали інею поляризуються та повітря і разом з ним кристалі шею, введеній виносяться потоком повітря, ще створюється озонатор поліпшує захоплення шею, за рахунок ввімкненим вентилятором витяжним 6 Озон, поляризації його електростатичним полем, а завдяки сильній окисній властивості знеражує виділеній озонатором озон усуває запах в камері продукті і усуває запахи, які можуть виникати в холодильника та введення вмикача камері холодильника Другий режим роботи розморожуванні, кнопки пускової, нагрівного пристрій забезпечує в випадну, коли на випарнику елементі другого електромагніта, другої тяги, холодильника появляється намерзання, яке може другої заслінки, другого вікна в стінку виникнути, наприклад, через необережне холодильника та вентилятора нагнітаючого дає розливання воді при приготуванні кубиків льоду можливість за короткій час ефективно проводити Розморозити холодильник можна ручним розморожування випарника, все це разом (способом, шляхом натискання на кнопку пускову поліпшує експлуатаційно-енергетичні 1, що можна зробити тільки при відкритих характеристики холодильника дверцятах холодильника На виході вмикача Винахід пояснюється кресленням (Фіг), на розморожування 4 появляється напруга, внаслідок якому зображена функціональна схема пристрою чого другим електромагнітом 13 втягується друга для осушування повітря і камерах побутових тяга 14 яка відсуває другу заслінку 17 з другого холодильників віна 18 Нагрівний елемент 16, відімкнутій до Пристрій для осушування повітря в камерах виходу вмикача розморожування підігріває побутових холодильників МІСТІТЬ кнопку пускову 1, повітря, яке вдувається вентилятором кнопковий вимикач 2, реле часу 3, вмикач нагнітаючим 15 в камеру холодильника В випадку, розморожування 4, блок керування 5, вентилятор коли двері холодильника закриються кнопковим витяжний 6, стінку холодильника 7, вікно 8, вимикач 2, якій під'єднаний до входу реле часу 3 і заслінку 9, тягу 10, електромагніт 11, озонатор 12, через зв'язок його другого виходу з другім входом другий електромагніт 13, другу тягу 14, вентилятор вмикача розморожування 4 заблокує подачу нагнітаючий 15, нагрівний елемент 16, другу напруги на вихід останнього Після чого пристрій заслінку 17, друге вікно 18, вхід електромережі 19, входить і режим осушення повітря із наступним і причому блок керування 5, який під'єднаний до автоматичним переходом роботи холодильника в входу електромережі 19 і, і який входить вмикач охолоджувальний режим розморожування 4 та реле часу 3, якого перший і другий входи з'єднані з контактами кнопкового Джерела, інформації вимикача 2, а перший вихід реле часу з'єднаній з 1 Приспособление для осушения воздуха і озонатором 12, з електромагнітом 11, якого тяга камерах домашні холодильников А С №426117, 10 з'єднана з заслінкою 9 вікна 8 СТІЙКІ кл F25D21/06 холодильника 7, та перший вихід реле часу З 2 Регулятор оттаивания испарителя з'єднаній з вентилятором витяжнім 6, а його другій компрессорной холодильной машины Ах вихід з'єднаний з другим входом вмикача №428170, кл F25D21/00 61969 Комп'ютерна верстка О Воробей Підписне Тираж39 прим Міністерство освіти і науки України Державний департамент інтелектуальної власності, Львівська площа, 8, м Київ, МСП, 04655, Україна ДП "Український інститут промислової власності", вул Сім'ї Хохлових, 15, м Київ, 04119
