Сепаратор зерноочисний універсальний

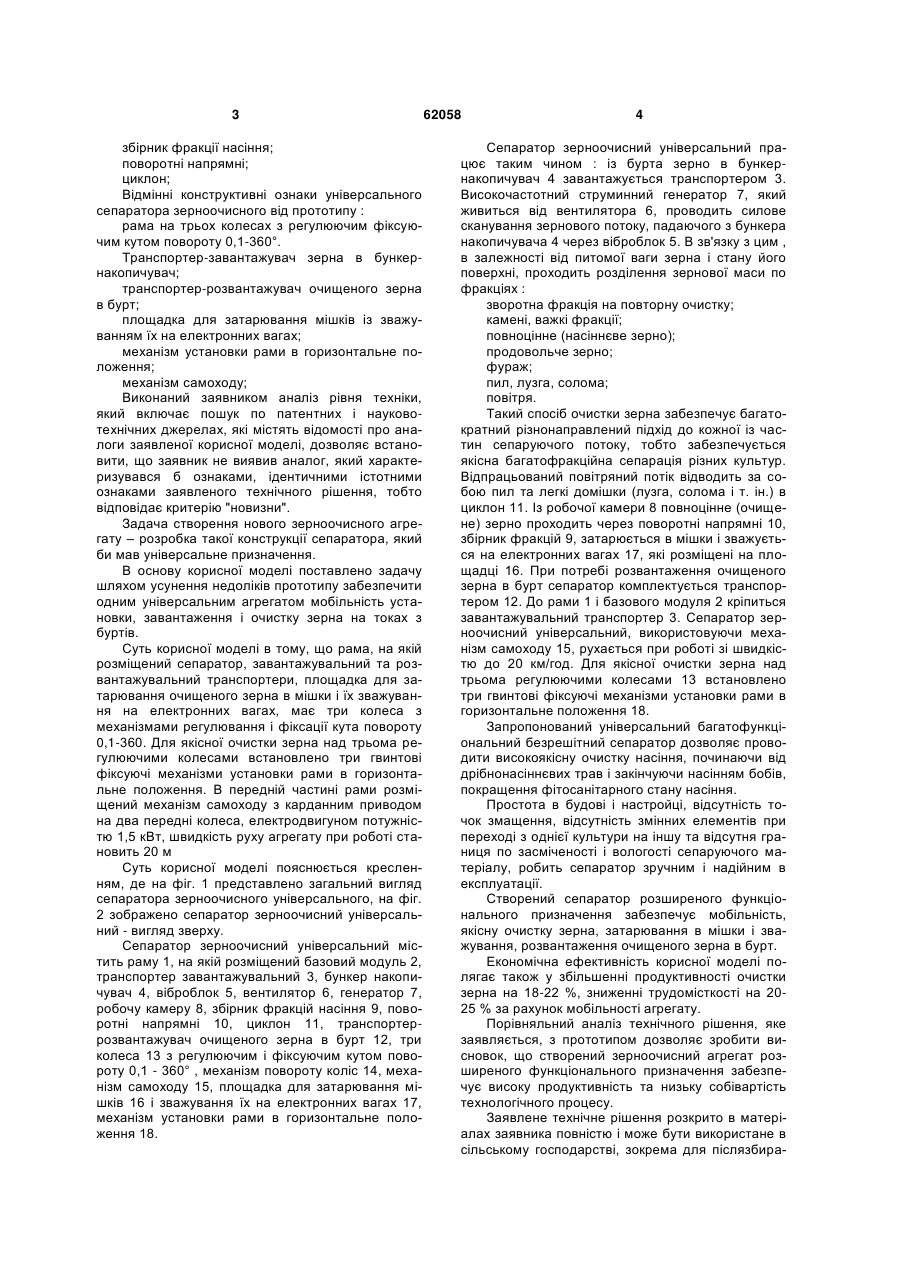

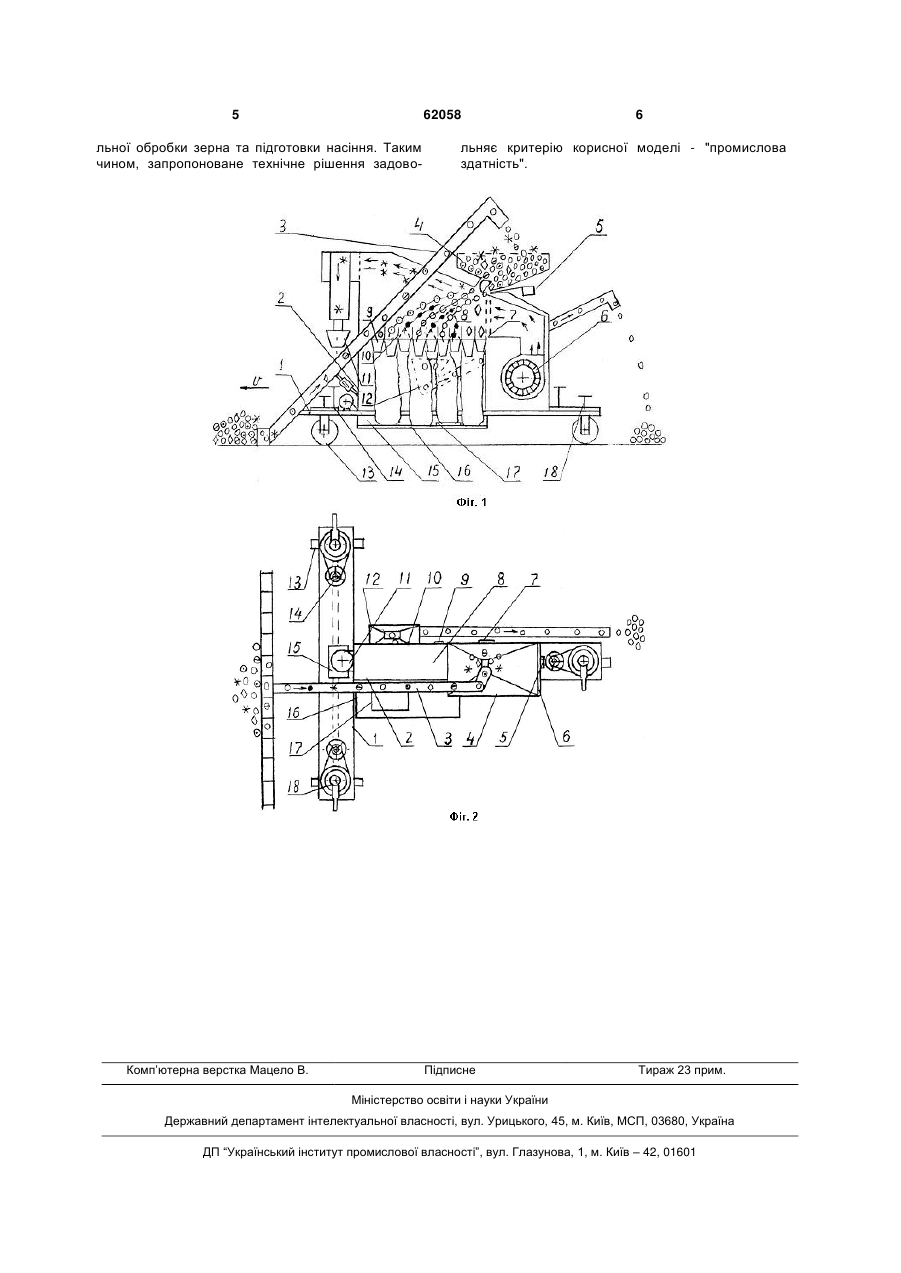

1. Сепаратор зерноочисний універсальний, що містить базовий модуль, бункер-накопичувач, віброблок, вентилятор, генератор, робочу камеру, збірник фракцій насіння, поворотні напрямні, який відрізняється тим, що рама, на якій розміщений 3 збірник фракції насіння; поворотні напрямні; циклон; Відмінні конструктивні ознаки універсального сепаратора зерноочисного від прототипу : рама на трьох колесах з регулюючим фіксуючим кутом повороту 0,1-360°. Транспортер-завантажувач зерна в бункернакопичувач; транспортер-розвантажувач очищеного зерна в бурт; площадка для затарювання мішків із зважуванням їх на електронних вагах; механізм установки рами в горизонтальне положення; механізм самоходу; Виконаний заявником аналіз рівня техніки, який включає пошук по патентних і науковотехнічних джерелах, які містять відомості про аналоги заявленої корисної моделі, дозволяє встановити, що заявник не виявив аналог, який характеризувався б ознаками, ідентичними істотними ознаками заявленого технічного рішення, тобто відповідає критерію "новизни". Задача створення нового зерноочисного агрегату – розробка такої конструкції сепаратора, який би мав універсальне призначення. В основу корисної моделі поставлено задачу шляхом усунення недоліків прототипу забезпечити одним універсальним агрегатом мобільність установки, завантаження і очистку зерна на токах з буртів. Суть корисної моделі в тому, що рама, на якій розміщений сепаратор, завантажувальний та розвантажувальний транспортери, площадка для затарювання очищеного зерна в мішки і їх зважування на електронних вагах, має три колеса з механізмами регулювання і фіксації кута повороту 0,1-360. Для якісної очистки зерна над трьома регулюючими колесами встановлено три гвинтові фіксуючі механізми установки рами в горизонтальне положення. В передній частині рами розміщений механізм самоходу з карданним приводом на два передні колеса, електродвигуном потужністю 1,5 кВт, швидкість руху агрегату при роботі становить 20 м Суть корисної моделі пояснюється кресленням, де на фіг. 1 представлено загальний вигляд сепаратора зерноочисного універсального, на фіг. 2 зображено сепаратор зерноочисний універсальний - вигляд зверху. Сепаратор зерноочисний універсальний містить раму 1, на якій розміщений базовий модуль 2, транспортер завантажувальний 3, бункер накопичувач 4, віброблок 5, вентилятор 6, генератор 7, робочу камеру 8, збірник фракцій насіння 9, поворотні напрямні 10, циклон 11, транспортеррозвантажувач очищеного зерна в бурт 12, три колеса 13 з регулюючим і фіксуючим кутом повороту 0,1 - 360° , механізм повороту коліс 14, механізм самоходу 15, площадка для затарювання мішків 16 і зважування їх на електронних вагах 17, механізм установки рами в горизонтальне положення 18. 62058 4 Сепаратор зерноочисний універсальний працює таким чином : із бурта зерно в бункернакопичувач 4 завантажується транспортером 3. Високочастотний струминний генератор 7, який живиться від вентилятора 6, проводить силове сканування зернового потоку, падаючого з бункера накопичувача 4 через віброблок 5. В зв'язку з цим , в залежності від питомої ваги зерна і стану його поверхні, проходить розділення зернової маси по фракціях : зворотна фракція на повторну очистку; камені, важкі фракції; повноцінне (насіннєве зерно); продовольче зерно; фураж; пил, лузга, солома; повітря. Такий спосіб очистки зерна забезпечує багатократний різнонаправлений підхід до кожної із частин сепаруючого потоку, тобто забезпечується якісна багатофракційна сепарація різних культур. Відпрацьований повітряний потік відводить за собою пил та легкі домішки (лузга, солома і т. ін.) в циклон 11. Із робочої камери 8 повноцінне (очищене) зерно проходить через поворотні напрямні 10, збірник фракцій 9, затарюється в мішки і зважується на електронних вагах 17, які розміщені на площадці 16. При потребі розвантаження очищеного зерна в бурт сепаратор комплектується транспортером 12. До рами 1 і базового модуля 2 кріпиться завантажувальний транспортер 3. Сепаратор зерноочисний універсальний, використовуючи механізм самоходу 15, рухається при роботі зі швидкістю до 20 км/год. Для якісної очистки зерна над трьома регулюючими колесами 13 встановлено три гвинтові фіксуючі механізми установки рами в горизонтальне положення 18. Запропонований універсальний багатофункціональний безрешітний сепаратор дозволяє проводити високоякісну очистку насіння, починаючи від дрібнонасіннєвих трав і закінчуючи насінням бобів, покращення фітосанітарного стану насіння. Простота вбудові і настройці, відсутність точок змащення, відсутність змінних елементів при переході з однієї культури на іншу та відсутня границя по засміченості і вологості сепаруючого матеріалу, робить сепаратор зручним і надійним в експлуатації. Створений сепаратор розширеного функціонального призначення забезпечує мобільність, якісну очистку зерна, затарювання в мішки і зважування, розвантаження очищеного зерна в бурт. Економічна ефективність корисної моделі полягає також у збільшенні продуктивності очистки зерна на 18-22 %, зниженні трудомісткості на 2025 % за рахунок мобільності агрегату. Порівняльний аналіз технічного рішення, яке заявляється, з прототипом дозволяє зробити висновок, що створений зерноочисний агрегат розширеного функціонального призначення забезпечує високу продуктивність та низьку собівартість технологічного процесу. Заявлене технічне рішення розкрито в матеріалах заявника повністю і може бути використане в сільському господарстві, зокрема для післязбира 5 62058 льної обробки зерна та підготовки насіння. Таким чином, запропоноване технічне рішення задово Комп’ютерна верстка Мацело В. 6 льняє критерію корисної моделі - "промислова здатність". Підписне Тираж 23 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
