Фреза абразивна обдирна

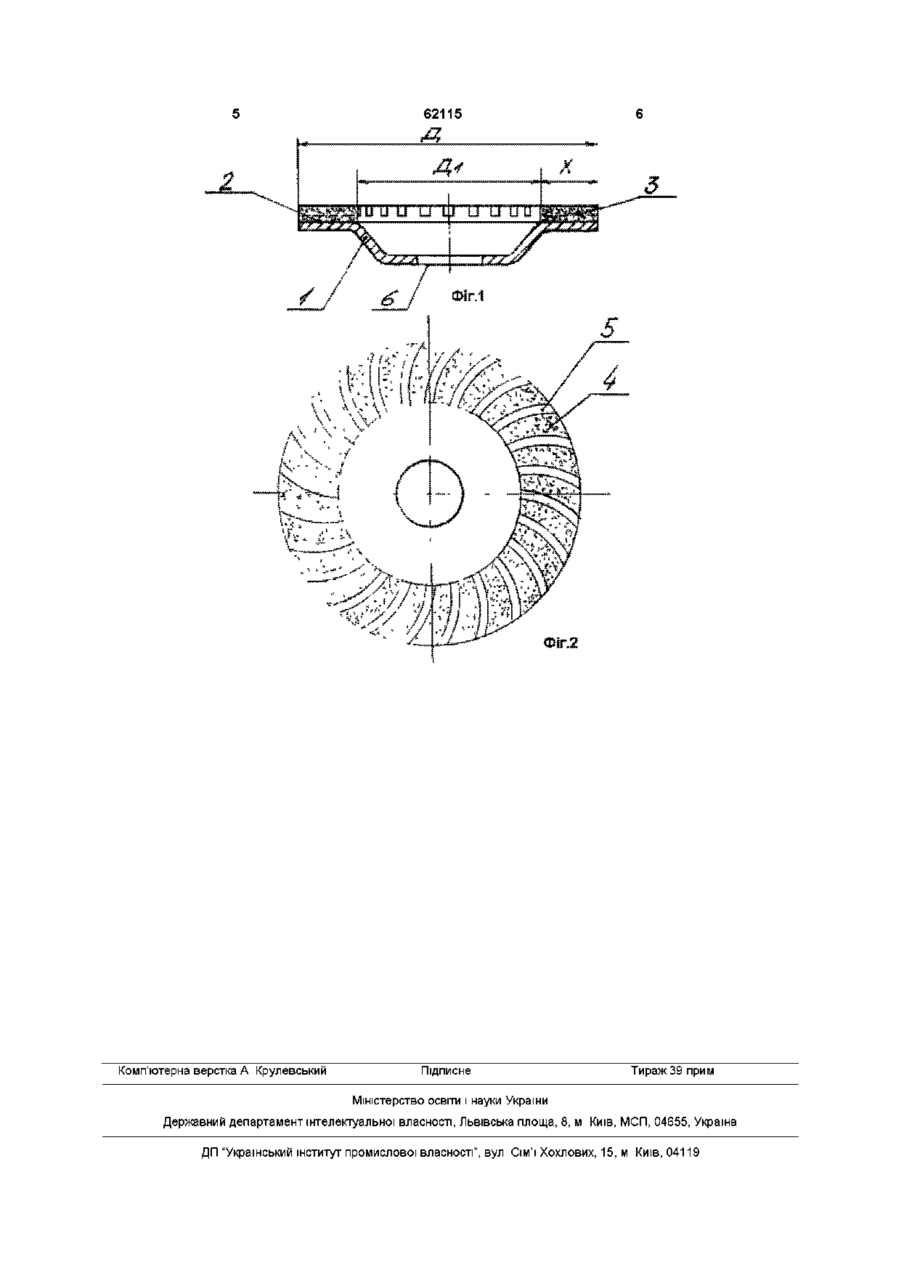

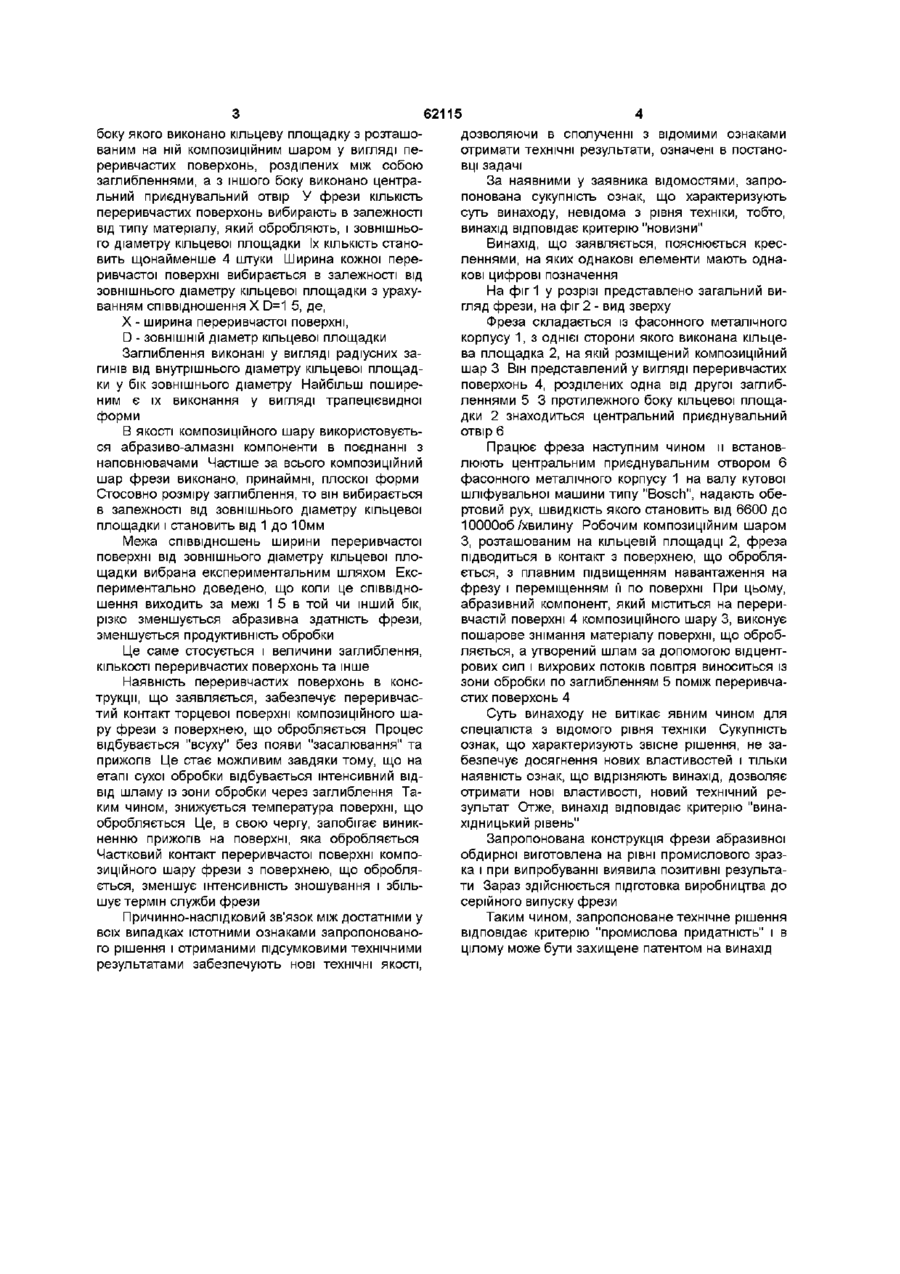

1 Фреза абразивна обдирна, яка складається із композиційного шару із зміцнюючими елементами, яка відрізняється тим, що як зміцнюючий елемент використовують фасонний металевий корпус, з одного боку якого виконано кільцеву площадку з розташованим на ній композиційним шаром у вигляді переривчастих поверхонь, розділених між собою заглибленнями, а з іншого боку виконано центральний приєднувальний отвір 2 Фреза абразивна обдирна за п 1, яка відрізняється тим, що КІЛЬКІСТЬ переривчастих поверхонь вибрана в залежності від типу матеріалу, який обробляють, і зовнішнього діаметра кільцевої площадки і становить щонайменше 4 3 Фреза абразивна обдирна за п 1, яка відрізняється тим, що ширина кожної переривчастої поверхні вибрана в залежності від зовнішнього діамет ру кільцевої площадки з урахуванням співвідношення X D=1 5, де X - ширина переривчастої поверхні, D - ЗОВНІШНІЙ діаметр кільцевої площадки 4 Фреза абразивна обдирна за п 1, яка відрізняється тим, що заглиблення виконані у вигляді радіусних загинів від внутрішнього діаметра кільцевої площадки у бік зовнішнього діаметра 5 Фреза абразивна обдирна за п 1, яка відрізняється тим, що заглиблення виконані, принаймні, трапецієподібної форми 6 Фреза абразивна обдирна за кожним з попередніх пунктів, яка відрізняється тим, що як композиційний шар використані абразивно-алмазні компоненти в поєднанні з наповнювачами 7 Фреза абразивна обдирна за кожним з попередніх пунктів, яка відрізняється тим, що композиційний шар виконано, принаймні, плоскої форми 8 Фреза абразивна обдирна за кожним з попередніх пунктів, яка відрізняється тим, що розмір заглиблення вибраний в залежності від зовнішнього діаметра кільцевої площадки і становить від 1 до 10 мм ю Винахід відноситься до каменеобробної та металообробної промисловості, а саме, до фактурної обробки природного каміння і металу ВІДОМІ конструкції обдирних кругів, що складаються з композиційного матеріалу та зміцнюючих елементів Обдирні круги відрізняються проміж собою маркою абразивного порошку і маркою зв'язувального органічне, керамічне (ГОСТ 2424-83, Круги шлифовальные Технические условия) Найбільш поширеними серед обдирних кругів є обдирні круги плоского профілю на органічному зв'язувальному по ГОСТ 2424-83 Найбільш близьким по технічній суті і технічному результату до об'єкту, що заявляється, є конструкція обдирного кругу ПП 150x25x32 Іршавського абразивного заводу (Каталог продукції Іршавського абразивного заводу) Абразивна матриця кругу зміцнена декількома шарами склосітки, що забезпечує добре утримання абразивного по рошку Ця конструкція прийнята нами за прототип Вона має наступні недоліки - ріжуча здатність змінюється в процесі роботи, робоча поверхня "засалюється", - при перевищенні навантаження на круг з'являються прижоги на поверхні матеріалу, що оброблюється, - незначний термін експлуатації В основу винаходу покладено задачу створити такий інструмент обдирний, шляхом удосконалення відомого, який би забезпечив стабільність різальних якостей в часі, відсутність прижопв на поверхні, яка оброблюється, підвищений термін його експлуатації Ця задача вирішується шляхом того, що у фрези абразивної обдирної, яка складається із композиційного шару із зміцнюючими елементами, згідно з винаходом, як зміцнюючий елемент використовують фасонний металевий корпус, з одного (О 62115 боку якого виконано кільцеву площадку з розташованим на ній композиційним шаром у вигляді переривчастих поверхонь, розділених між собою заглибленнями, а з іншого боку виконано центральний приєднувальний отвір У фрези КІЛЬКІСТЬ переривчастих поверхонь вибирають в залежності від типу матеріалу, який обробляють, і зовнішнього діаметру кільцевої площадки їх КІЛЬКІСТЬ становить щонайменше 4 штуки Ширина кожної переривчастої поверхні вибирається в залежності від зовнішнього діаметру кільцевої площадки з урахуванням співвідношення X D=1 5, де, X - ширина переривчастої поверхні, D - ЗОВНІШНІЙ діаметр кільцевої площадки Заглиблення виконані у вигляді радіусних загинів від внутрішнього діаметру кільцевої площадки у бік зовнішнього діаметру Найбільш поширеним є їх виконання у вигляді трапецієвидної форми В якості композиційного шару використовується абразиво-алмазні компоненти в поєднанні з наповнювачами Частіше за всього композиційний шар фрези виконано, принаймні, плоскої форми Стосовно розміру заглиблення, то він вибирається в залежності від зовнішнього діаметру кільцевої площадки і становить від 1 до 10мм Межа співвідношень ширини переривчастої поверхні від зовнішнього діаметру кільцевої площадки вибрана експериментальним шляхом Експериментально доведено, що коли це співвідношення виходить за межі 1 5 в той чи інший бік, різко зменшується абразивна здатність фрези, зменшується продуктивність обробки Це саме стосується і величини заглиблення, КІЛЬКОСТІ переривчастих поверхонь та інше Наявність переривчастих поверхонь в конструкції, що заявляється, забезпечує переривчастий контакт торцевої поверхні композиційного шару фрези з поверхнею, що обробляється Процес відбувається "всуху" без появи "засалювання" та прижопв Це стає можливим завдяки тому, що на етапі сухої обробки відбувається інтенсивний ВІДВІД шламу із зони обробки через заглиблення Таким чином, знижується температура поверхні, що обробляється Це, в свою чергу, запобігає виникненню прижопв на поверхні, яка обробляється Частковий контакт переривчастої поверхні композиційного шару фрези з поверхнею, що обробляється, зменшує інтенсивність зношування і збільшує термін служби фрези Причинно-наслідковий зв'язок між достатніми у всіх випадках істотними ознаками запропонованого рішення і отриманими підсумковими технічними результатами забезпечують нові технічні якості, дозволяючи в сполученні з відомими ознаками отримати технічні результати, означені в постановці задачі За наявними у заявника відомостями, запропонована сукупність ознак, що характеризують суть винаходу, невідома з рівня техніки, тобто, винахід відповідає критерію "новизни" Винахід, що заявляється, пояснюється кресленнями, на яких однакові елементи мають однакові цифрові позначення На фіг 1 у розрізі представлено загальний вигляд фрези, на фіг 2 - вид зверху Фреза складається із фасонного металічного корпусу 1, з однієї сторони якого виконана кільцева площадка 2, на якій розміщений композиційний шар 3 Він представлений у вигляді переривчастих поверхонь 4, розділених одна від другої заглибленнями 5 3 протилежного боку кільцевої площадки 2 знаходиться центральний приєднувальний отвір 6 Працює фреза наступним чином и встановлюють центральним приєднувальним отвором 6 фасонного металічного корпусу 1 на валу кутової шліфувальної машини типу "Bosch", надають обертовий рух, швидкість якого становить від 6600 до ЮОООоб/хвилину Робочим композиційним шаром З, розташованим на кільцевій площадці 2, фреза підводиться в контакт з поверхнею, що обробляється, з плавним підвищенням навантаження на фрезу і переміщенням її по поверхні При цьому, абразивний компонент, який міститься на переривчастій поверхні 4 композиційного шару 3, виконує пошарове знімання матеріалу поверхні, що обробляється, а утворений шлам за допомогою відцентрових сил і вихрових потоків повітря виноситься із зони обробки по заглибленням 5 поміж переривчастих поверхонь 4 Суть винаходу не витікає явним чином для спеціаліста з відомого рівня техніки Сукупність ознак, що характеризують звісне рішення, не забезпечує досягнення нових властивостей і тільки наявність ознак, що відрізняють винахід, дозволяє отримати нові властивості, новий технічний результат Отже, винахід відповідає критерію "винахідницький рівень" Запропонована конструкція фрези абразивної обдирної виготовлена на рівні промислового зразка і при випробуванні виявила позитивні результати Зараз здійснюється підготовка виробництва до серійного випуску фрези Таким чином, запропоноване технічне рішення відповідає критерію "промислова придатність" і в цілому може бути захищене патентом на винахід 62115 Комп'ютерна верстка А Крулевський Підписне Тираж39 прим Міністерство освіти і науки України Державний департамент інтелектуальної власності, Львівська площа, 8, м Київ, МСП, 04655, Україна ДП "Український інститут промислової власності", вул Сім'ї Хохлових, 15, м Київ, 04119
