Змивний бачок

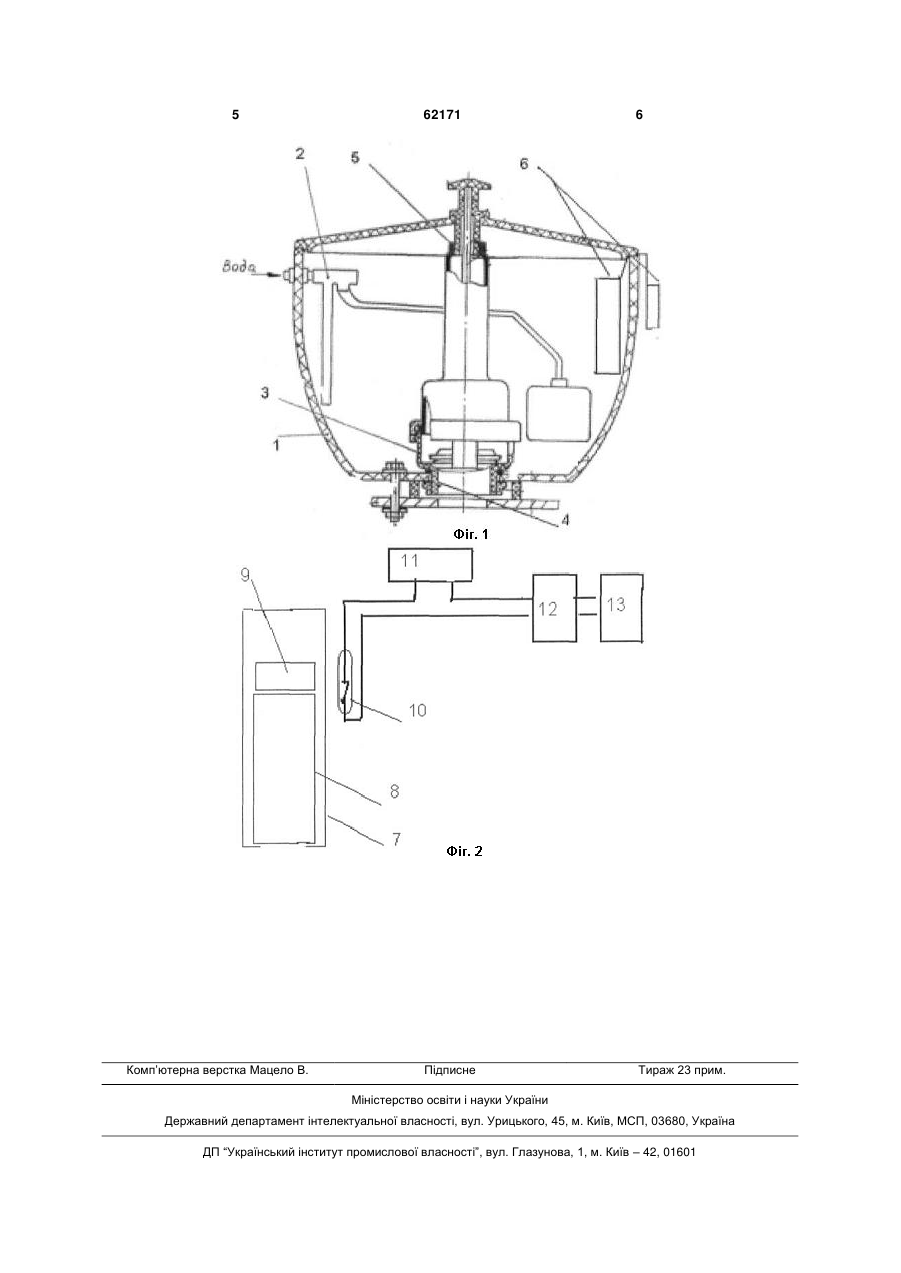

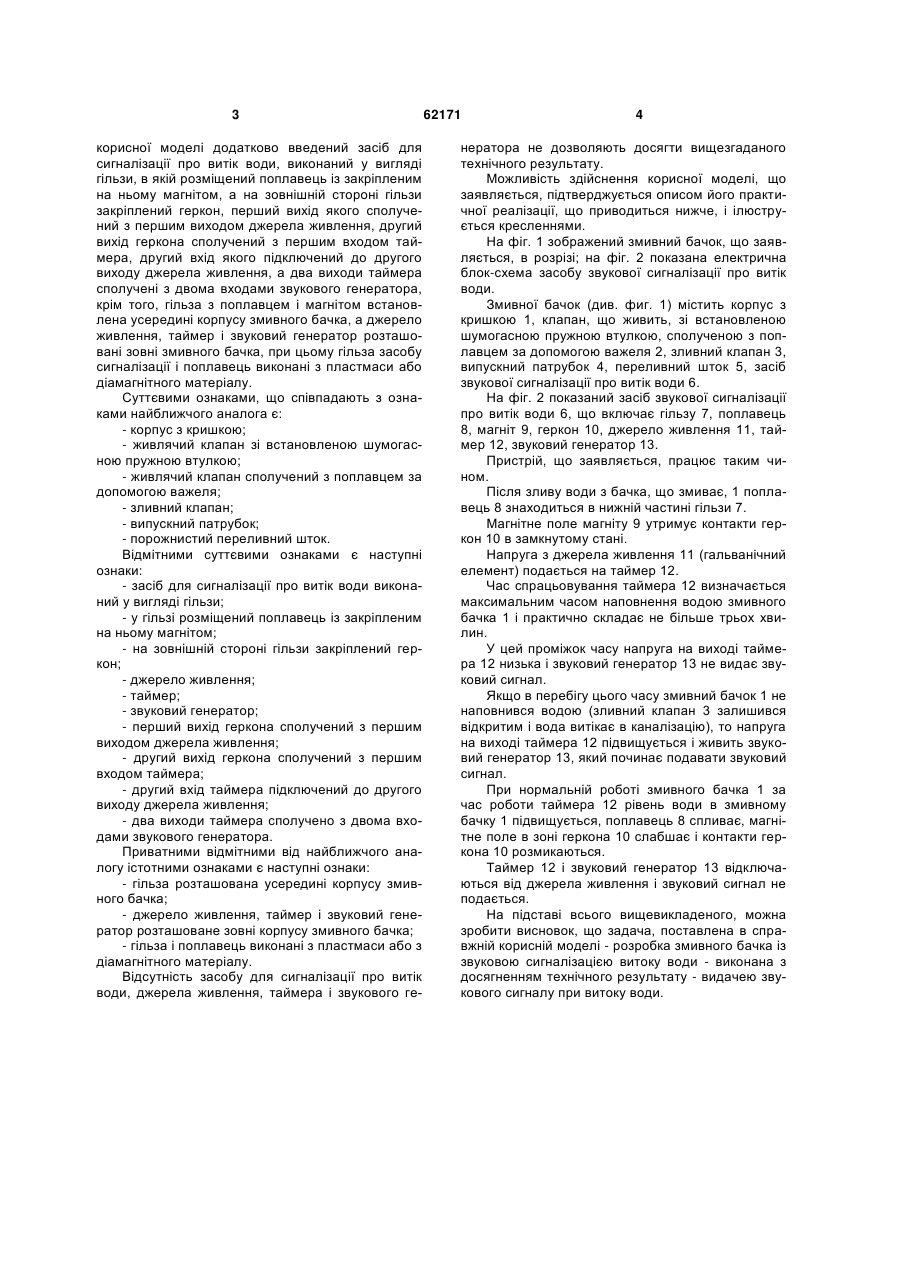

1. Змивний бачок, що містить корпус з кришкою, клапан зі встановленою шумогасною пружною втулкою, сполучений з поплавцем за допомогою важеля, порожнистий переливний шток, який відрізняється тим, що додатково містить засіб для сигналізації про витік води, виконаний у вигляді гільзи, в якій розміщений поплавець із закріпленим на ньому магнітом, а на зовнішній стороні 3 корисної моделі додатково введений засіб для сигналізації про витік води, виконаний у вигляді гільзи, в якій розміщений поплавець із закріпленим на ньому магнітом, а на зовнішній стороні гільзи закріплений геркон, перший вихід якого сполучений з першим виходом джерела живлення, другий вихід геркона сполучений з першим входом таймера, другий вхід якого підключений до другого виходу джерела живлення, а два виходи таймера сполучені з двома входами звукового генератора, крім того, гільза з поплавцем і магнітом встановлена усередині корпусу змивного бачка, а джерело живлення, таймер і звуковий генератор розташовані зовні змивного бачка, при цьому гільза засобу сигналізації і поплавець виконані з пластмаси або діамагнітного матеріалу. Суттєвими ознаками, що співпадають з ознаками найближчого аналога є: - корпус з кришкою; - живлячий клапан зі встановленою шумогасною пружною втулкою; - живлячий клапан сполучений з поплавцем за допомогою важеля; - зливний клапан; - випускний патрубок; - порожнистий переливний шток. Відмітними суттєвими ознаками є наступні ознаки: - засіб для сигналізації про витік води виконаний у вигляді гільзи; - у гільзі розміщений поплавець із закріпленим на ньому магнітом; - на зовнішній стороні гільзи закріплений геркон; - джерело живлення; - таймер; - звуковий генератор; - перший вихід геркона сполучений з першим виходом джерела живлення; - другий вихід геркона сполучений з першим входом таймера; - другий вхід таймера підключений до другого виходу джерела живлення; - два виходи таймера сполучено з двома входами звукового генератора. Приватними відмітними від найближчого аналогу істотними ознаками є наступні ознаки: - гільза розташована усередині корпусу змивного бачка; - джерело живлення, таймер і звуковий генератор розташоване зовні корпусу змивного бачка; - гільза і поплавець виконані з пластмаси або з діамагнітного матеріалу. Відсутність засобу для сигналізації про витік води, джерела живлення, таймера і звукового ге 62171 4 нератора не дозволяють досягти вищезгаданого технічного результату. Можливість здійснення корисної моделі, що заявляється, підтверджується описом його практичної реалізації, що приводиться нижче, і ілюструється кресленнями. На фіг. 1 зображений змивний бачок, що заявляється, в розрізі; на фіг. 2 показана електрична блок-схема засобу звукової сигналізації про витік води. Змивної бачок (див. фиг. 1) містить корпус з кришкою 1, клапан, що живить, зі встановленою шумогасною пружною втулкою, сполученою з поплавцем за допомогою важеля 2, зливний клапан 3, випускний патрубок 4, переливний шток 5, засіб звукової сигналізації про витік води 6. На фіг. 2 показаний засіб звукової сигналізації про витік води 6, що включає гільзу 7, поплавець 8, магніт 9, геркон 10, джерело живлення 11, таймер 12, звуковий генератор 13. Пристрій, що заявляється, працює таким чином. Після зливу води з бачка, що змиває, 1 поплавець 8 знаходиться в нижній частині гільзи 7. Магнітне поле магніту 9 утримує контакти геркон 10 в замкнутому стані. Напруга з джерела живлення 11 (гальванічний елемент) подається на таймер 12. Час спрацьовування таймера 12 визначається максимальним часом наповнення водою змивного бачка 1 і практично складає не більше трьох хвилин. У цей проміжок часу напруга на виході таймера 12 низька і звуковий генератор 13 не видає звуковий сигнал. Якщо в перебігу цього часу змивний бачок 1 не наповнився водою (зливний клапан 3 залишився відкритим і вода витікає в каналізацію), то напруга на виході таймера 12 підвищується і живить звуковий генератор 13, який починає подавати звуковий сигнал. При нормальній роботі змивного бачка 1 за час роботи таймера 12 рівень води в змивному бачку 1 підвищується, поплавець 8 спливає, магнітне поле в зоні геркона 10 слабшає і контакти геркона 10 розмикаються. Таймер 12 і звуковий генератор 13 відключаються від джерела живлення і звуковий сигнал не подається. На підставі всього вищевикладеного, можна зробити висновок, що задача, поставлена в справжній корисній моделі - розробка змивного бачка із звуковою сигналізацією витоку води - виконана з досягненням технічного результату - видачею звукового сигналу при витоку води. 5 Комп’ютерна верстка Мацело В. 62171 6 Підписне Тираж 23 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
