Пристрій для безперервного відбору парогазових проб продуктів піролізу органічних з’єднань

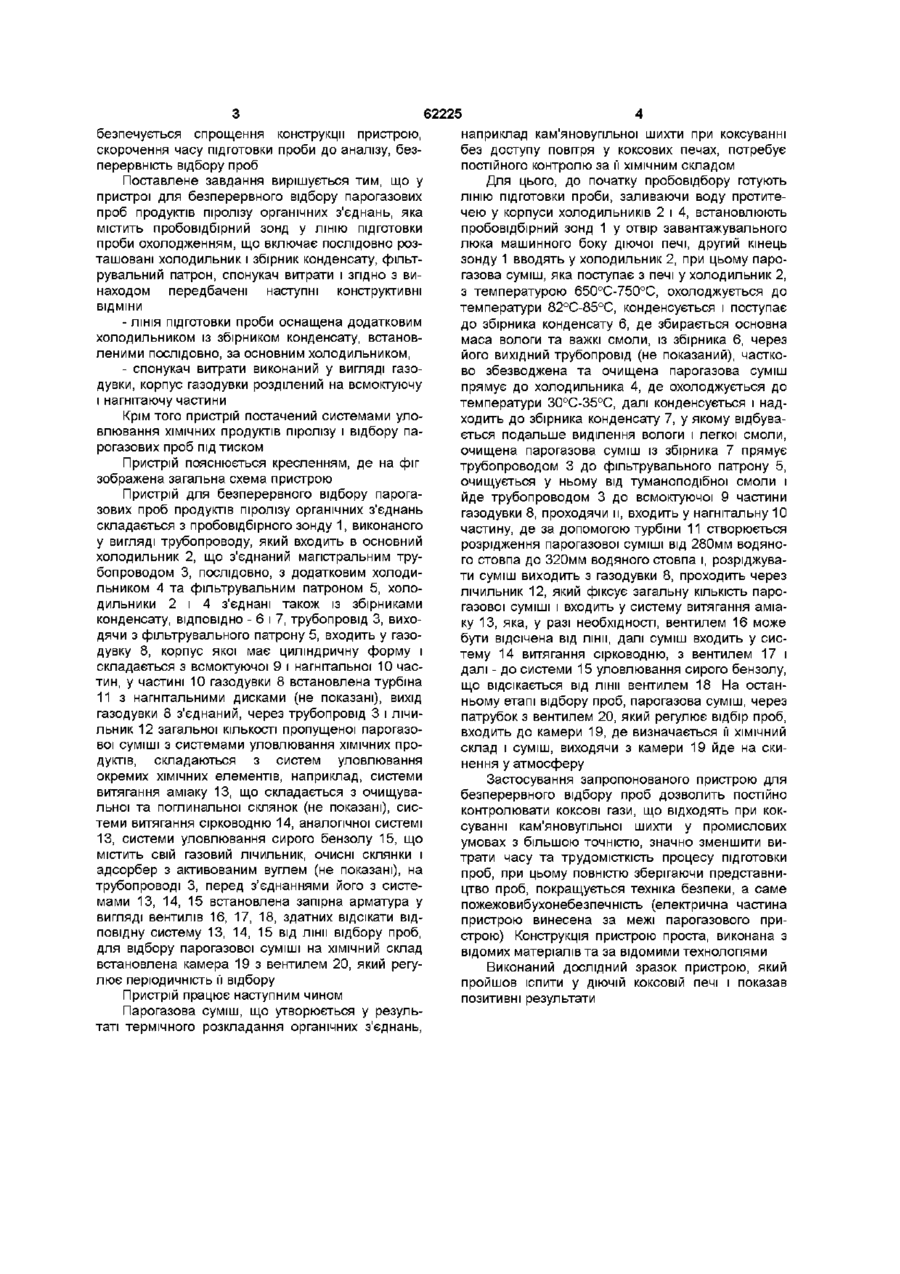

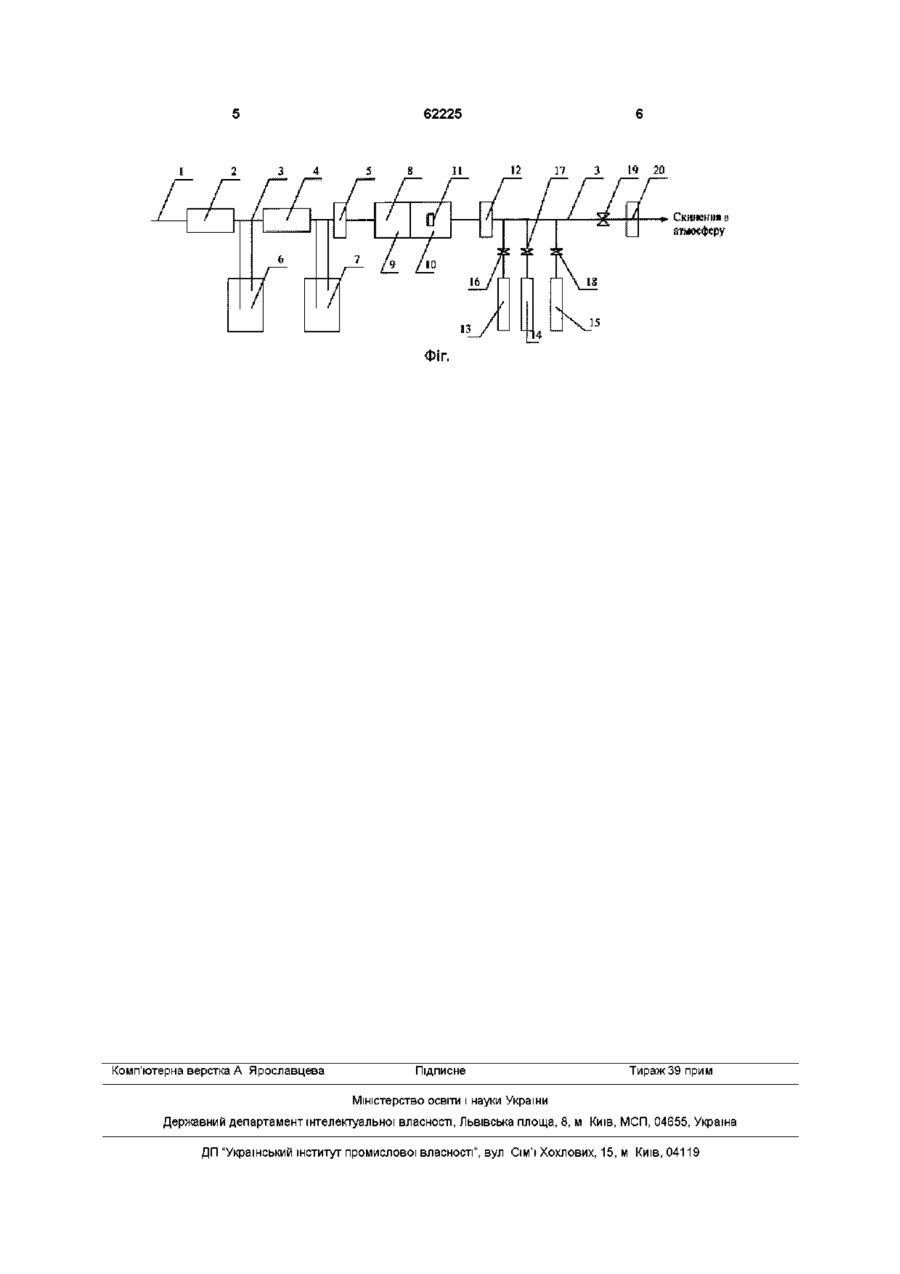

1 Пристрій для безперервного відбору парогазових проб продуктів піролізу органічних з'єднань, що містить пробовідбірний зонд і ЛІНІЮ підготовки проби охолодженням, яка включає послідовно розташовані холодильник і збірник конденсату, фільтрувальний патрон, збуджувач витрати, який відрізняється тим, що ЛІНІЯ підготовки проби оснащена додатковим холодильником із збірником конденсату, встановленими послідовно, за основним холодильником, а збуджувач витрати виконаний у вигляді газодувки, корпус якої розділений на всмоктуючу і нагнітальну частини 2 Пристрій за п 1, який відрізняється тим, що він оснащений системами уловлювання ХІМІЧНИХ продуктів піролізу і відбору парогазових проб на ХІМІЧНИЙ склад під тиском Передбачуваний винахід відноситься до пристроїв контролю за технологічними процесами, що протікають, наприклад у коксових печах при коксуванні кам'яновугільної шихти у промислових умовах Відомий пристрій для безперервного відбору та підготовки пилогазових проб з печі, що обертається, який включає відбірну трубу, з'єднану з фільтром, холодильником і із спонукачем витрати, а також фільтрами грубого очищення, вузлом пульсуючої продувки фільтрів, системою тонкого очищення і системою блокування, зв'язаних між собою [Авторське свідоцтво СРСР №1370502, кл G01N1/22, опубл 30 01 88] Недоліками відомого пристрою є недостатня достовірність проби, невисока працездатність пристрою Найбільш близьким, за технічною суттю до винаходу, що заявляється, є спосіб відбору та підготовки проб і пристрій для його здійснення, в якому пристрій з отбору і підготовки проб з газоходу, що містить пробовідбірний зонд у ЛІНІЮ підготовки проби охолодженням, яка включає послідовно розташовані холодильник та збірник конденсату, що поміщені у охолоджувальну баню, фільтр, спонукач витрати виконаний у вигляді порівняльної склянки, при цьому пристрій додатково оснащений ЛІНІЄЮ підготовки проби нагрівом, яка включає ка талітичний реактор з нагрівачем та, послідовно розташовані, збірник водного конденсату і фільтрувальний патрон, при цьому обидві лінії оснащені двома пробонагромаджувачами, розміщеними між спонукачем розходу і фільтрувальними патронами, пробовідбірний зонд виконаний у вигляді Увидного каналу, що обігрівається, з'єднаного, з одного боку - з газоходом, а з другого - водночас з ЛІНІЄЮ підготовки проби охолодженням та ЛІНІЄЮ підготовки проби нагрівом [Авторське свідоцтво СРСР №1366909, кп G01N1/22, опубліковане 15 01 88] До недоліків відомого пристрою відносяться неможливість регулювання тиску газа в системі уловлювання ХІМІЧНИХ продуктів через виконання спонукача розходу у вигляді порівняльної склянки, складність конструкції, її громіздкість, довготривалість підготовки проби до аналізу, недостатнє її представництво, непостійність відбору проби В основу винаходу поставлене завдання удосконалення пристрою для безперервного відбору парогазових проб продуктів піролізу органічних з'єднань, в якому встановлення додаткового холодильника із збірником конденсату та виконання спонукача витрати у вигляді газодувки, корпус якої розділений на всмоктуючу і нагнітальну частини, забезпечують регулювання тиску газу в системі уловлювання ХІМІЧНИХ продуктів піролізу, цим за ю (О 62225 наприклад камяновупльної шихти при коксуванні без доступу повітря у коксових печах, потребує постійного контролю за її ХІМІЧНИМ складом Для цього, до початку пробовідбору готують ЛІНІЮ підготовки проби, заливаючи воду протитечею у корпуси холодильників 2 і 4, встановлюють пробовідбірний зонд 1 у отвір завантажувального люка машинного боку діючої печі, другий кінець зонду 1 вводять у холодильник 2, при цьому парогазова суміш, яка поступає з печі у холодильник 2, з температурою 650°С-750°С, охолоджується до температури 82°С-85°С, конденсується і поступає ВІДМІНИ до збірника конденсату 6, де збирається основна - ЛІНІЯ підготовки проби оснащена додатковим маса вологи та важкі смоли, із збірника 6, через холодильником із збірником конденсату, встановйого вихідний трубопровід (не показаний), частколеними послідовно, за основним холодильником, во збезводжена та очищена парогазова суміш - спонукач витрати виконаний у вигляді газопрямує до холодильника 4, де охолоджується до дувки, корпус газодувки розділений на всмоктуючу температури 30°С-35°С, далі конденсується і наді нагнітаючу частини ходить до збірника конденсату 7, у якому відбуваКрім того пристрій постачений системами улоється подальше виділення вологи і легкої смоли, влювання ХІМІЧНИХпродуктів піролізу і відбору паочищена парогазова суміш із збірника 7 прямує рогазових проб під тиском трубопроводом 3 до фільтрувального патрону 5, Пристрій пояснюється кресленням, де на фіг очищується у ньому від туманоподібної смоли і зображена загальна схема пристрою йде трубопроводом 3 до всмоктуючої 9 частини Пристрій для безперервного відбору парогагазодувки 8, проходячи м, входить у нагнітальну 10 зових проб продуктів піролізу органічних з'єднань частину, де за допомогою турбіни 11 створюється складається з пробовідбірного зонду 1, виконаного розрідження парогазової суміші від 280мм водяноу вигляді трубопроводу, який входить в основний го стовпа до 320мм водяного стовпа і, розріджувахолодильник 2, що з'єднаний магістральним трути суміш виходить з газодувки 8, проходить через бопроводом 3, послідовно, з додатковим холодилічильник 12, який фіксує загальну КІЛЬКІСТЬ парольником 4 та фільтрувальним патроном 5, хологазової суміші і входить у систему витягання аміадильники 2 і 4 з'єднані також із збірниками ку 13, яка, у разі необхідності, вентилем 16 може конденсату, ВІДПОВІДНО - 6 І 7, трубопровід 3, вихобути відсічена від лінії, далі суміш входить у сисдячи з фільтрувального патрону 5, входить у газотему 14 витягання сірководню, з вентилем 17 і дувку 8, корпус якої має циліндричну форму і далі - до системи 15 уловлювання сирого бензолу, складається з всмоктуючої 9 і нагнітальної 10 часщо відсікається від лінії вентилем 18 На остантин, у частині 10 газодувки 8 встановлена турбіна ньому етапі відбору проб, парогазова суміш, через 11 з нагнітальними дисками (не показані), вихід патрубок з вентилем 20, який регулює відбір проб, газодувки 8 з'єднаний, через трубопровід 3 і лічивходить до камери 19, де визначається її ХІМІЧНИЙ льник 12 загальної КІЛЬКОСТІ пропущеної парогазосклад і суміш, виходячи з камери 19 йде на скивоі суміші з системами уловлювання ХІМІЧНИХ пронення у атмосферу дуктів, складаються з систем уловлювання окремих ХІМІЧНИХ елементів, наприклад, системи Застосування запропонованого пристрою для витягання аміаку 13, що складається з очищувабезперервного відбору проб дозволить постійно льної та поглинальної склянок (не показані), сисконтролювати коксові гази, що відходять при коктеми витягання сірководню 14, аналогічної системі суванні кам'яновугільної шихти у промислових 13, системи уловлювання сирого бензолу 15, що умовах з більшою точністю, значно зменшити вимістить свій газовий лічильник, очисні склянки і трати часу та трудомісткість процесу підготовки адсорбер з активованим вуглем (не показані), на проб, при цьому повністю зберігаючи представнитрубопроводі 3, перед з'єднаннями його з систецтво проб, покращується техніка безпеки, а саме мами 13, 14, 15 встановлена запірна арматура у пожежовибухонебезпечність (електрична частина вигляді вентилів 16, 17, 18, здатних відсікати відпристрою винесена за межі парогазового приповідну систему 13, 14, 15 від лінії відбору проб, строю) Конструкція пристрою проста, виконана з для відбору парогазової суміші на ХІМІЧНИЙ склад відомих матеріалів та за відомими технологіями встановлена камера 19 з вентилем 20, який регулює періодичність її відбору Виконаний дослідний зразок пристрою, який пройшов іспити у ДІЮЧІЙ коксовій печі і показав Пристрій працює наступним чином позитивні результати Парогазова суміш, що утворюється у результаті термічного розкладання органічних з'єднань, безпечується спрощення конструкції пристрою, скорочення часу підготовки проби до аналізу, безперервність відбору проб Поставлене завдання вирішується тим, що у пристрої для безперервного відбору парогазових проб продуктів піролізу органічних з'єднань, яка містить пробовідбірний зонд у ЛІНІЮ підготовки проби охолодженням, що включає послідовно розташовані холодильник і збірник конденсату, фільтрувальний патрон, спонукач витрати і згідно з винаходом передбачені наступні конструктивні 62225 3 4 11 5 15 17 Скинення 9 /10 15 ФІГ. Комп'ютерна верстка А Ярославцева Підписне Тираж39 прим Міністерство освіти і науки України Державний департамент інтелектуальної власності, Львівська площа, 8, м Київ, МСП, 04655, Україна ДП "Український інститут промислової власності", вул Сім'ї Хохлових, 15, м Київ, 04119
