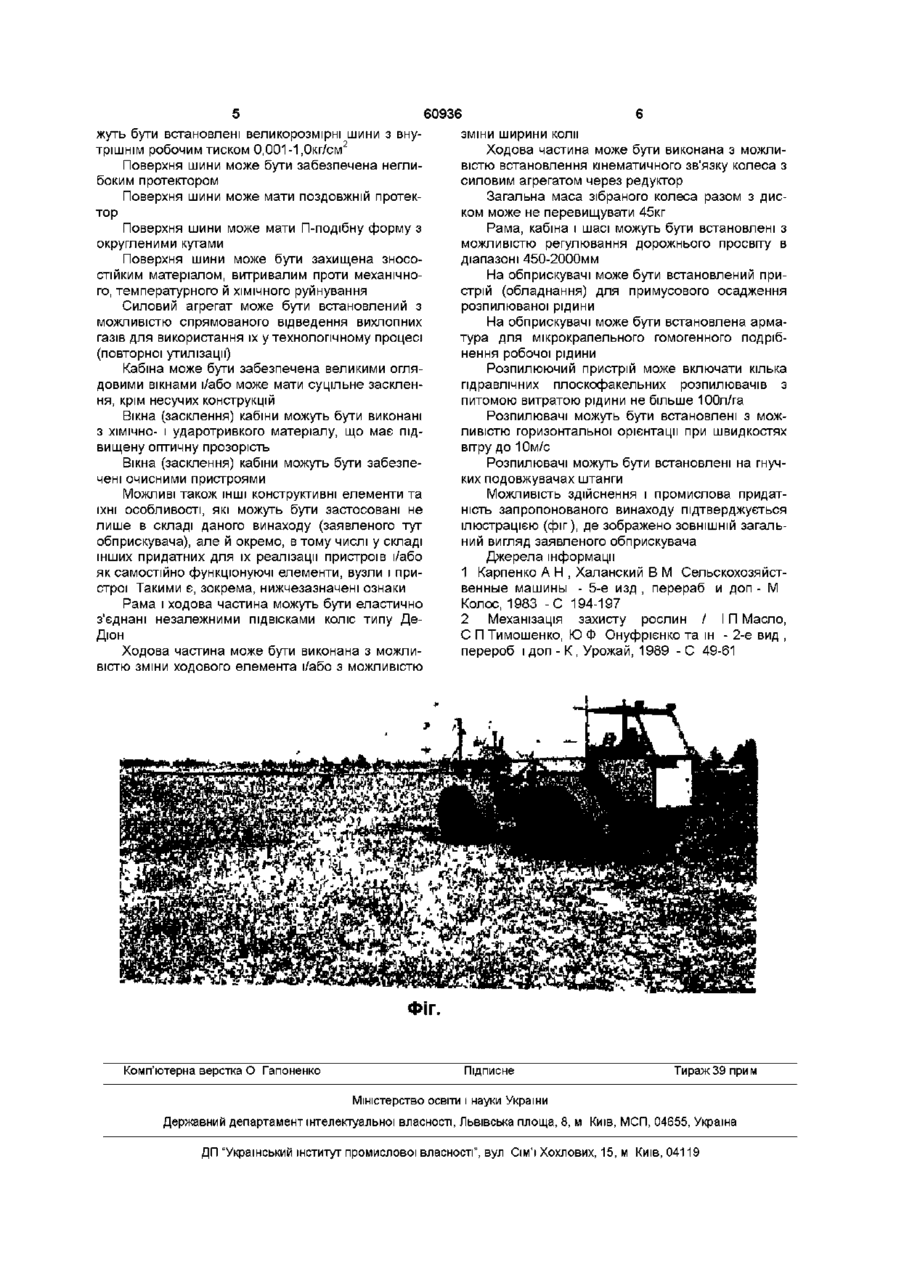

Обприскувач опс-800 “богдан”

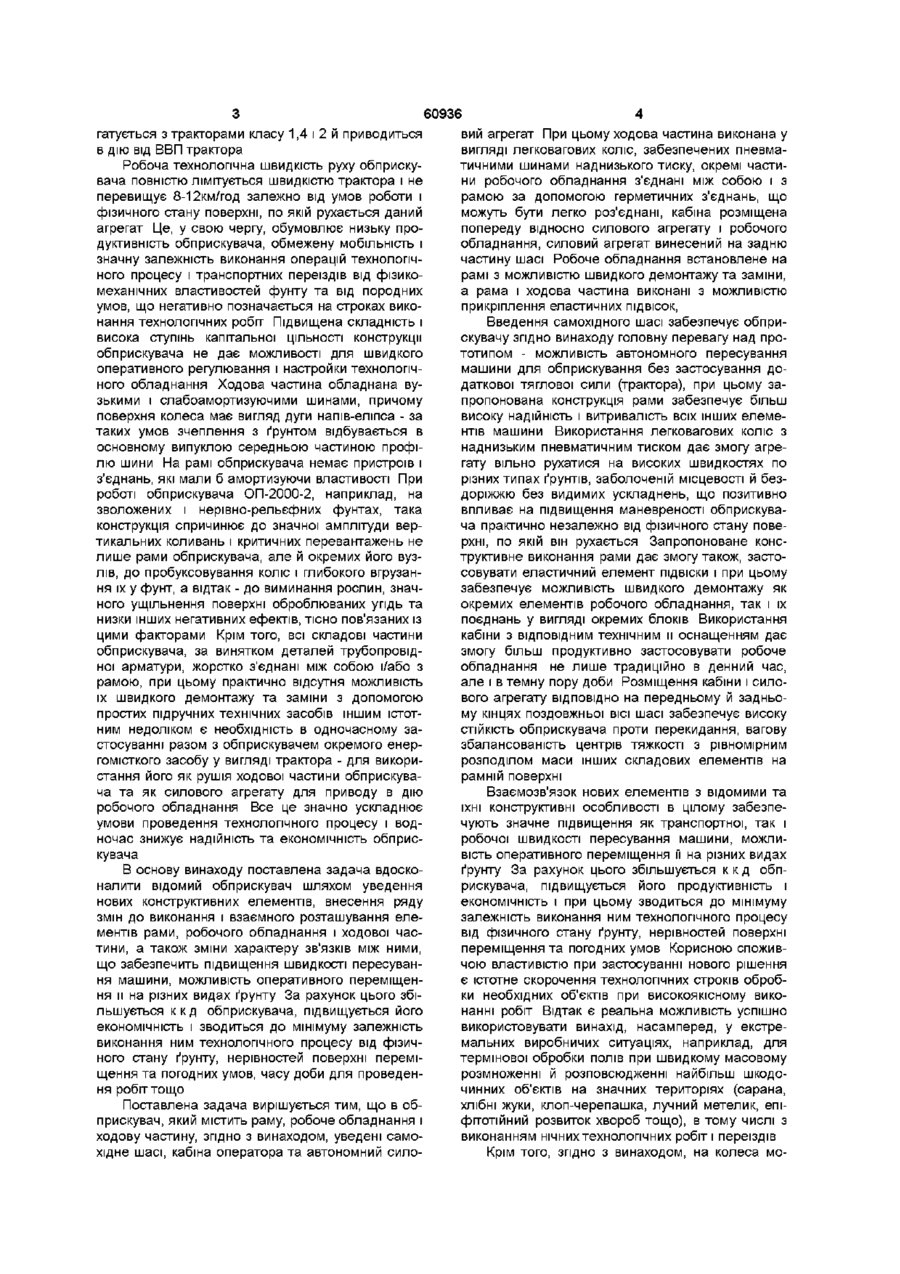

1 Обприскувач, що містить раму, робоче обладнання і ходову частину, який відрізняється тим, що в нього введені самохідне шасі, кабіна та силовий агрегат, при цьому ходова частина виконана у вигляді легковагових коліс, забезпечених пневматичними шинами наднизького тиску, окремі частини робочого обладнання з'єднані між собою і з рамою за допомогою з'єднань, що легко роз'єднуються, кабіна розміщена попереду відносно силового агрегату, а силовий агрегат винесений на задню частину шасі, причому робоче обладнання встановлене на рамі з можливістю швидкого демонтажу та заміни, а рама і ходова частина виконані з можливістю прикріплення еластичної ПІДВІСКИ 2 Обприскувач за п 1, який відрізняється тим, що колеса мають великорозмірні шини з внутрішнім 2 робочим тиском 0,001-1,0кг/см 3 Обприскувач за п 1, який відрізняється тим, що поверхня шини забезпечена неглибоким протектором 4 Обприскувач за п 1, який відрізняється тим, що поверхня шини має поздовжній протектор 5 Обприскувач за п 1, який відрізняється тим, що поверхня шини має П-подібну форму з округленими кутами 6 Обприскувач за п 1, який відрізняється тим, що поверхня шини захищена зносостійким матеріалом, витривалим проти механічного, температурного й ХІМІЧНОГО руйнування 7 Обприскувач за п 1, який відрізняється тим, що силовий агрегат встановлений з можливістю спрямованого відведення вихлопних газів для повторної їх утилізації 8 Обприскувач за п 1, який відрізняється тим, що кабіна забезпечена великими оглядовими вікнами 9 Обприскувач за п 1, який відрізняється тим, що вікна кабіни виконані з ХІМІЧНО- І ударотривкого оптично прозорого матеріалу 10 Обприскувач за п 1, який відрізняється тим, що вікна кабіни забезпечені очисними пристроями (О со о> о Винахід належить до пристроїв для орієнтованого нанесення рідких агрохімікатів, пестицидів, рістрегулюючих речовин тощо на рослини, на поверхню ґрунту і т п Винахід може бути застосований, насамперед, у сільському господарстві, а саме у технології захисту сільськогосподарських культур від ШКІДНИКІВ, хвороб і бур'янів, зокрема, для внесення пестицидів, для підживлення і удобрення рослин, дефоліації, десикації, ХІМІЧНОГО прополювання тощо шляхом обприскування ПОСІВІВ, насаджень і земельних площ Можливе також застосування його для санітарної обробки складських і тваринницьких приміщень та в інших галузях для виконання подібних задач ВІДОМІ садово-польові тракторні обприскувачі серії ОВТ-1 [1], які містять раму, робоче обладнання і ходову частину На даний час ці пристрої є технічно застарілими и не використовуються у виробництві, а тому не можуть бути застосовані для задовільного вирішення поставлених задач у рамках реалізації запропонованого винаходу Відомий також, вибраний як прототип, тракторний обприскувач ОП-2000-2, [2], який, як і заявлений пристрій, містить раму, робоче обладнання і ходову частину Машина може бути виконана принаймні у декількох маловідмінних між собою модифікаціях Особливістю даного технічного рішення є те, що рама й елементи робочого обладнання обприскувача жорстко встановлені на двоколісному шасі, яке забезпечене пневматичними гальмами, а ходова частина виконана у вигляді вузькопрофільних коліс, забезпечених гумовими шинами з внутрішнім тиском 2-2,5аті і більше Обприскувач функціонує тільки як причіпний пристрій Він агре (О гатується з тракторами класу 1,4 і 2 й приводиться в дію від ВВП трактора Робоча технологічна швидкість руху обприскувача повністю лімітується швидкістю трактора і не перевищує 8-12км/год залежно від умов роботи і фізичного стану поверхні, по якій рухається даний агрегат Це, у свою чергу, обумовлює низьку продуктивність обприскувача, обмежену мобільність і значну залежність виконання операцій технологічного процесу і транспортних переїздів від фізикомеханічних властивостей фунту та від породних умов, що негативно позначається на строках виконання технологічних робіт Підвищена складність і висока ступінь капітальної ЦІЛЬНОСТІ конструкції обприскувача не дає можливості для швидкого оперативного регулювання і настройки технологічного обладнання Ходова частина обладнана вузькими і слабоамортизуючими шинами, причому поверхня колеса має вигляд дуги напів-еліпса - за таких умов зчеплення з ґрунтом відбувається в основному випуклою середньою частиною профілю шини На рамі обприскувача немає пристроїв і з'єднань, які мали б амортизуючи властивості При роботі обприскувача ОП-2000-2, наприклад, на зволожених і нерівно-рельєфних фунтах, така конструкція спричинює до значної амплітуди вертикальних коливань і критичних перевантажень не лише рами обприскувача, але й окремих його вузлів, до пробуксовування коліс і глибокого вгрузання їх у фунт, а відтак - до виминання рослин, значного ущільнення поверхні оброблюваних угідь та низки інших негативних ефектів, тісно пов'язаних із цими факторами Крім того, всі складові частини обприскувача, за винятком деталей трубопровідної арматури, жорстко з'єднані між собою і/або з рамою, при цьому практично відсутня можливість їх швидкого демонтажу та заміни з допомогою простих підручних технічних засобів іншим істотним недоліком є необхідність в одночасному застосуванні разом з обприскувачем окремого енергомісткого засобу у вигляді трактора - для використання його як рушія ходової частини обприскувача та як силового агрегату для приводу в дію робочого обладнання Все це значно ускладнює умови проведення технологічного процесу і водночас знижує надійність та економічність обприскувача В основу винаходу поставлена задача вдосконалити відомий обприскувач шляхом уведення нових конструктивних елементів, внесення ряду змін до виконання і взаємного розташування елементів рами, робочого обладнання і ходової частини, а також зміни характеру зв'язків між ними, що забезпечить підвищення швидкості пересування машини, можливість оперативного переміщення и на різних видах ґрунту За рахунок цього збільшується к к д обприскувача, підвищується його економічність і зводиться до мінімуму залежність виконання ним технологічного процесу від фізичного стану ґрунту, нерівностей поверхні переміщення та погодних умов, часу доби для проведення робіт тощо Поставлена задача вирішується тим, що в обприскувач, який містить раму, робоче обладнання і ходову частину, згідно з винаходом, уведені самохідне шасі, кабіна оператора та автономний сило 60936 вий агрегат При цьому ходова частина виконана у вигляді легковагових коліс, забезпечених пневматичними шинами наднизького тиску, окремі частини робочого обладнання з'єднані між собою і з рамою за допомогою герметичних з'єднань, що можуть бути легко роз'єднані, кабіна розміщена попереду відносно силового агрегату і робочого обладнання, силовий агрегат винесений на задню частину шасі Робоче обладнання встановлене на рамі з можливістю швидкого демонтажу та заміни, а рама і ходова частина виконані з можливістю прикріплення еластичних ПІДВІСОК, Введення самохідного шасі забезпечує обприскувачу згідно винаходу головну перевагу над прототипом - можливість автономного пересування машини для обприскування без застосування додаткової тяглової сили (трактора), при цьому запропонована конструкція рами забезпечує більш високу надійність і витривалість всіх інших елементів машини Використання легковагових коліс з наднизьким пневматичним тиском дає змогу агрегату вільно рухатися на високих швидкостях по різних типах ґрунтів, заболоченій місцевості й бездоріжжю без видимих ускладнень, що позитивно впливає на підвищення маневреності обприскувача практично незалежно від фізичного стану поверхні, по якій він рухається Запропоноване конструктивне виконання рами дає змогу також, застосовувати еластичний елемент ПІДВІСКИ І при цьому забезпечує можливість швидкого демонтажу як окремих елементів робочого обладнання, так і їх поєднань у вигляді окремих блоків Використання кабіни з ВІДПОВІДНИМ технічним и оснащенням дає змогу більш продуктивно застосовувати робоче обладнання не лише традиційно в денний час, але і в темну пору доби Розміщення кабіни і силового агрегату ВІДПОВІДНО на передньому й задньому кінцях поздовжньої ВІСІ шасі забезпечує високу СТІЙКІСТЬ обприскувача проти перекидання, вагову збалансованість центрів тяжкості з рівномірним розподілом маси інших складових елементів на рамній поверхні Взаємозв'язок нових елементів з відомими та їхні конструктивні особливості в цілому забезпечують значне підвищення як транспортної, так і робочої швидкості пересування машини, можливість оперативного переміщення її на різних видах ґрунту За рахунок цього збільшується к к д обприскувача, підвищується його продуктивність і економічність і при цьому зводиться до мінімуму залежність виконання ним технологічного процесу від фізичного стану ґрунту, нерівностей поверхні переміщення та погодних умов Корисною споживчою властивістю при застосуванні нового рішення є істотне скорочення технологічних строків обробки необхідних об'єктів при високоякісному виконанні робіт Відтак є реальна можливість успішно використовувати винахід, насамперед, у екстремальних виробничих ситуаціях, наприклад, для термінової обробки полів при швидкому масовому розмноженні й розповсюдженні найбільш шкодочинних об'єктів на значних територіях (сарана, хлібні жуки, клоп-черепашка, лучний метелик, епіфітотійний розвиток хвороб тощо), в тому числі з виконанням нічних технологічних робіт і переїздів Крім того, згідно з винаходом, на колеса мо 60936 зміни ширини коли Ходова частина може бути виконана з можливістю встановлення кінематичного зв'язку колеса з силовим агрегатом через редуктор Загальна маса зібраного колеса разом з диском може не перевищувати 45кг Рама, кабіна і шасі можуть бути встановлені з можливістю регулювання дорожнього просвіту в діапазоні 450-2000мм На обприскувачі може бути встановлений приго, температурного й ХІМІЧНОГО руйнування стрій (обладнання) для примусового осадження розпилюваної рідини Силовий агрегат може бути встановлений з можливістю спрямованого відведення вихлопних На обприскувачі може бути встановлена армагазів для використання їх у технологічному процесі тура для мікрокрапельного гомогенного подріб(повторної утилізації) нення робочої рідини Кабіна може бути забезпечена великими огляРозпилюючий пристрій може включати кілька довими вікнами і/або може мати суцільне заскленгідравлічних плоскофакельних розпилювачів з ня, крім несучих конструкцій питомою витратою рідини не більше 100л/га Вікна (засклення) кабіни можуть бути виконані Розпилювачі можуть бути встановлені з можз ХІМІЧНО- і ударотривкого матеріалу, що має підливістю горизонтальної орієнтації при швидкостях вищену оптичну прозорість вітру до 10м/с Вікна (засклення) кабіни можуть бути забезпеРозпилювачі можуть бути встановлені на гнуччені очисними пристроями ких подовжувачах штанги Можливі також ІНШІ конструктивні елементи та Можливість здійснення і промислова придатїхні особливості, які можуть бути застосовані не ність запропонованого винаходу підтверджується лише в складі даного винаходу (заявленого тут ілюстрацією (фіг), де зображено ЗОВНІШНІЙ загальобприскувача), але й окремо, в тому числі у складі ний вигляд заявленого обприскувача інших придатних для їх реалізації пристроїв і/або Джерела інформації як самостійно функціонуючі елементи, вузли і при1 Карпенко А Н , Халанский В М Сельскохозяйстстрої Такими є, зокрема, нижчезазначені ознаки венные машины - 5-е изд , перераб и доп - М Колос, 1983 -С 194-197 Рама і ходова частина можуть бути еластично з'єднані незалежними підвісками коліс типу Де2 Механізація захисту рослин / І П Масло, Дюн С П Тимошенко, Ю Ф Онуфрієнко та ш - 2-е вид , перероб і доп - К, Урожай, 1989 -С 49-61 Ходова частина може бути виконана з можливістю зміни ходового елемента і/або з можливістю жуть бути встановлені великорозмірні шини з вну2 трішнім робочим тиском 0,001-1,0кг/см Поверхня шини може бути забезпечена неглибоким протектором Поверхня шини може мати поздовжній протектор Поверхня шини може мати П-подібну форму з округленими кутами Поверхня шини може бути захищена зносостійким матеріалом, витривалим проти механічно ФІГ. Комп'ютерна верстка О Гапоненко Підписне Тираж39 прим Міністерство освіти і науки України Державний департамент інтелектуальної власності, Львівська площа, 8, м Київ, МСП, 04655, Україна ДП "Український інститут промислової власності", вул Сім'ї Хохлових, 15, м Київ, 04119
