Скребок розсувний

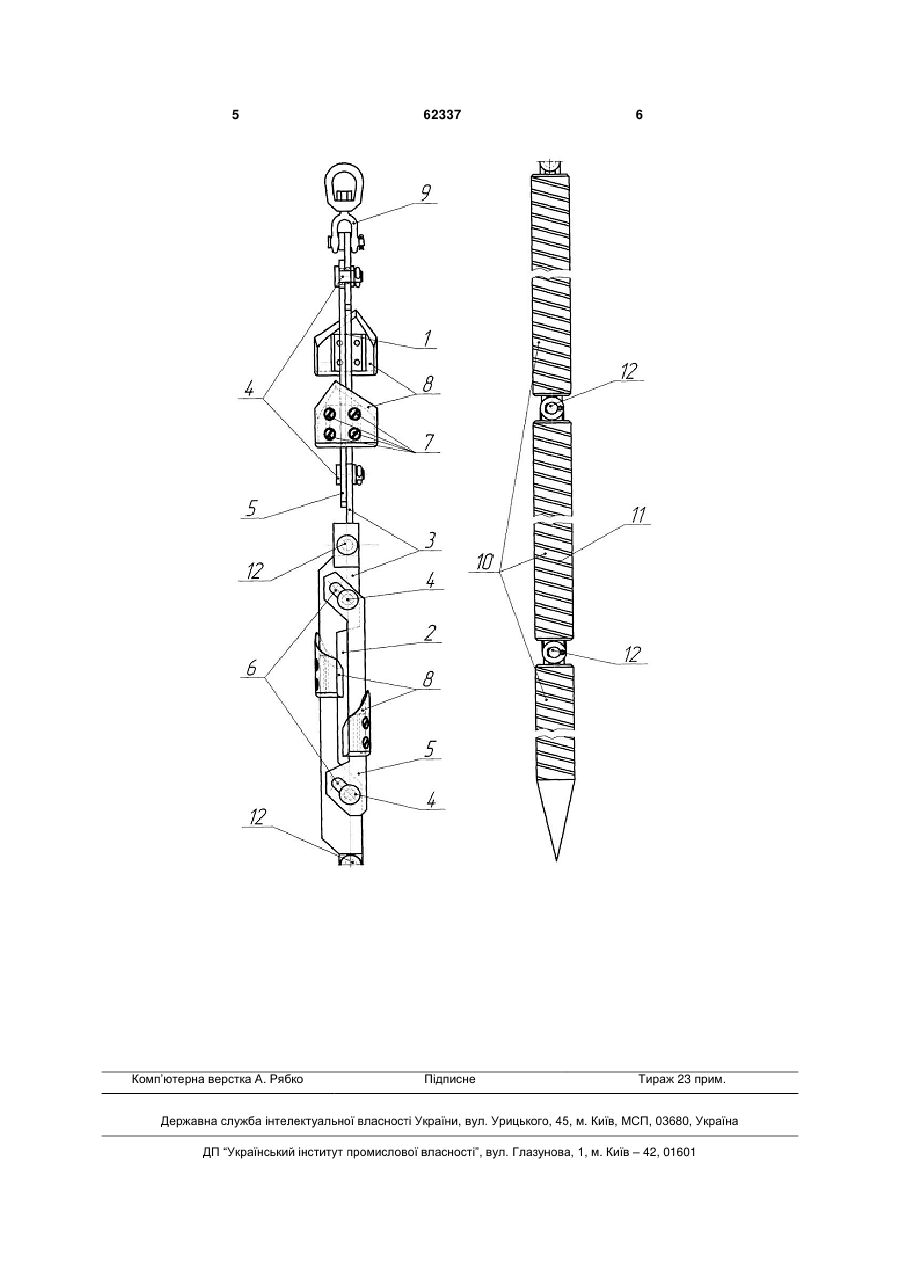

Скребок розсувний, що складається з верхньої і нижньої секцій, кожна з яких містить корпус з напрямними пальцями, на яких за допомогою пазів встановлений з можливістю переміщення повзун, на корпусі і на повзуні кожної секції закріплені ножі, а корпус нижньої секції з'єднаний з вантажем, який відрізняється тим, що ножі виконані знімними, вістря їх ріжучої кромки зміщені відносно осі симетрії, корпус верхньої секції з'єднаний з вертлюгом, вантаж виконаний збірним, при цьому на його зовнішній поверхні виконана гвинтова нарізка, а його частини з'єднані між собою шарнірно. (19) (21) u201101095 (22) 01.02.2011 (24) 25.08.2011 (46) 25.08.2011, Бюл.№ 16, 2011 р. (72) КРИВУЛЯ СЕРГІЙ ВІКТОРОВИЧ, ФЕСЕНКО ЮРІЙ ЛЕОНІДОВИЧ, СВІТЛИЦЬКИЙ ВІКТОР МИХАЙЛОВИЧ, КОЦАБА ВАСИЛЬ ІВАНОВИЧ, РОЗЕНФЕЛЬД ІЛЛЯ МИХАЙЛОВИЧ, КУШНАРЬОВ СЕРГІЙ ІВАНОВИЧ, КОГУЧ ДМИТРО МАРКІЯНОВИЧ, БЕБКО СЕРГІЙ ОЛЕКСІЙОВИЧ, ДЯЧОК РОСТИСЛАВ ІГОРОВИЧ (73) ДОЧІРНЯ КОМПАНІЯ "УКРГАЗВИДОБУВАННЯ" НАЦІОНАЛЬНОЇ АКЦІОНЕРНОЇ КОМПАНІЇ "НАФТОГАЗ УКРАЇНИ" 3 поверхні виконана гвинтова нарізка, а його частини з'єднані між собою шарнірно. Технічним результатом від застосування запропонованого скребка розсувного є зменшення імовірності його застрягання і обриву під час спуску-підйому в свердловині та підвищення ефективності очищення внутрішньої поверхні НКТ від АСПВ у видобувних свердловинах, що дає можливість попередити утворення пробок у насоснокомпресорних трубах, здійснювати безперебійну експлуатацію свердловин, а також безперешкодний спуск геофізичних приладів в свердловину для проведення її дослідження, та, як наслідок, зменшувати кількість підземних ремонтів свердловин та збільшувати видобуток вуглеводнів. Гвинтова нарізка збірного вантажу та шарнірне з'єднання секцій скребка і частин збірного вантажу забезпечують зменшення імовірності його застрягання під час спуску в свердловину. Зміщення вістря ріжучої кромки ножів від осі симетрії, забезпечує провертання скребка під час його підйому, що сприяє зменшенню імовірності його застрягання і обриву під час підйому, а оснащення скребка вертлюгом унеможливлює закручування троса, на якому він підвішений. Для пояснення суті запропонованого технічного рішення на кресленні зображений загальний вигляд скребка розсувного під час спуску в свердловину в складеному стані. Скребок розсувний складається з верхньої секції 1 і нижньої секції 2. Кожна з секцій містить корпус 3, на якому розташовані напрямні пальці 4, на яких підвішений повзун 5, в якому виконані пази 6. На корпусі 3 і на повзуні 5 гвинтами 7 закріплені знімні ножі 8, вістря ріжучої кромки яких виконані зі зміщенням від осі симетрії. Зверху корпус 3 верхньої секції 1 з'єднаний з вертлюгом 9, шарнірне 62337 4 з'єднання якого забезпечує вільне провертання скребка відносно троса, до якого він підвішений, а знизу корпус 3 нижньої секції 2 з'єднаний зі збірним вантажем 10, на зовнішній поверхні частин якого виконана гвинтова нарізка 11. Верхня секція 1, нижня секція 2 і частини збірного вантажу 10 з'єднані між собою шарнірними пальцями 12. Пристрій працює наступним чином. Скребок розсувний через вертлюг 9 кріплять до троса лебідки і через лубрикатор спускають в свердловину. Під час спуску скребка повзун 5, зачіпляючись нижньою кромкою знімних ножів 8 за АСПВ, переміщується пазами 6 по напрямних пальцях 4, і скребок складається в транспортне положення. При цьому зменшений поперечний переріз скребка, гвинтова нарізка частин збірного вантажу 10 та шарнірне з'єднання секцій і частин збірного вантажу забезпечує його вільний безперешкодний спуск. Здійснивши спуск скребка нижче інтервалу, в якому необхідно очистити внутрішню стінку НКТ, починають його підйом. Повзун 5, зачіпляючись вістрям знімних ножів 8 за АСПВ, переміщується пазами 6 по напрямних пальцях 4, здійснюючи розсування скребка до робочого діаметра. За рахунок цього здійснюється очищення АСПВ, які за допомогою експлуатаційного тиску свердловини виносяться на поверхню. При цьому, зміщення вістря ріжучої кромки ножів 8 від осі симетрії, сприяє провертанню скребка під час його підйому, що забезпечує зменшення імовірності його застрягання і обриву під час підйому, а оснащення скребка вертлюгом 9 унеможливлює закручування троса, на якому він підвішений. Процес спуску-підйому скребка повторюють декілька разів, після чого лебідкою здійснюють підйом скребка на поверхню. 5 Комп’ютерна верстка А. Рябко 62337 6 Підписне Тираж 23 прим. Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
