Привід круглов’язальної машини

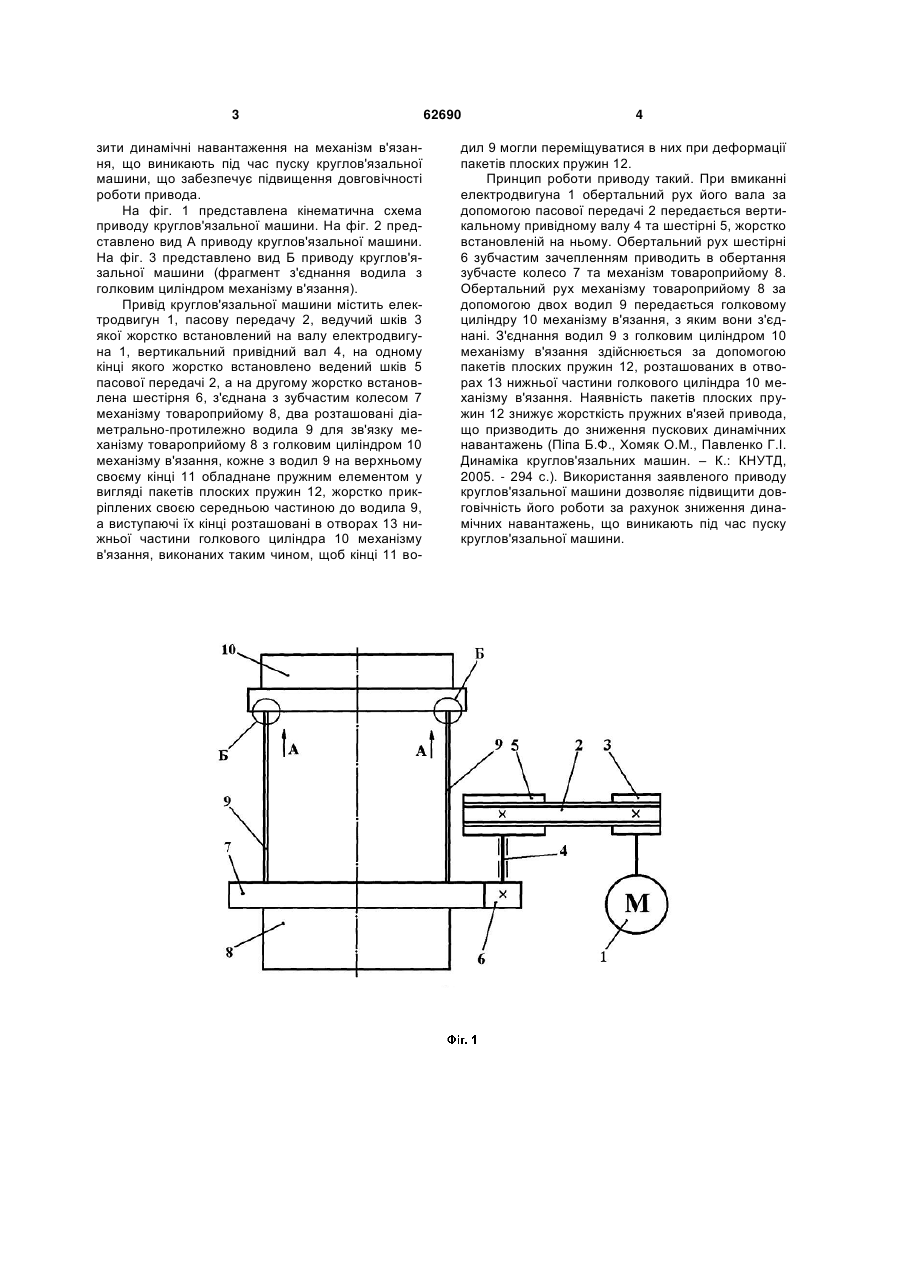

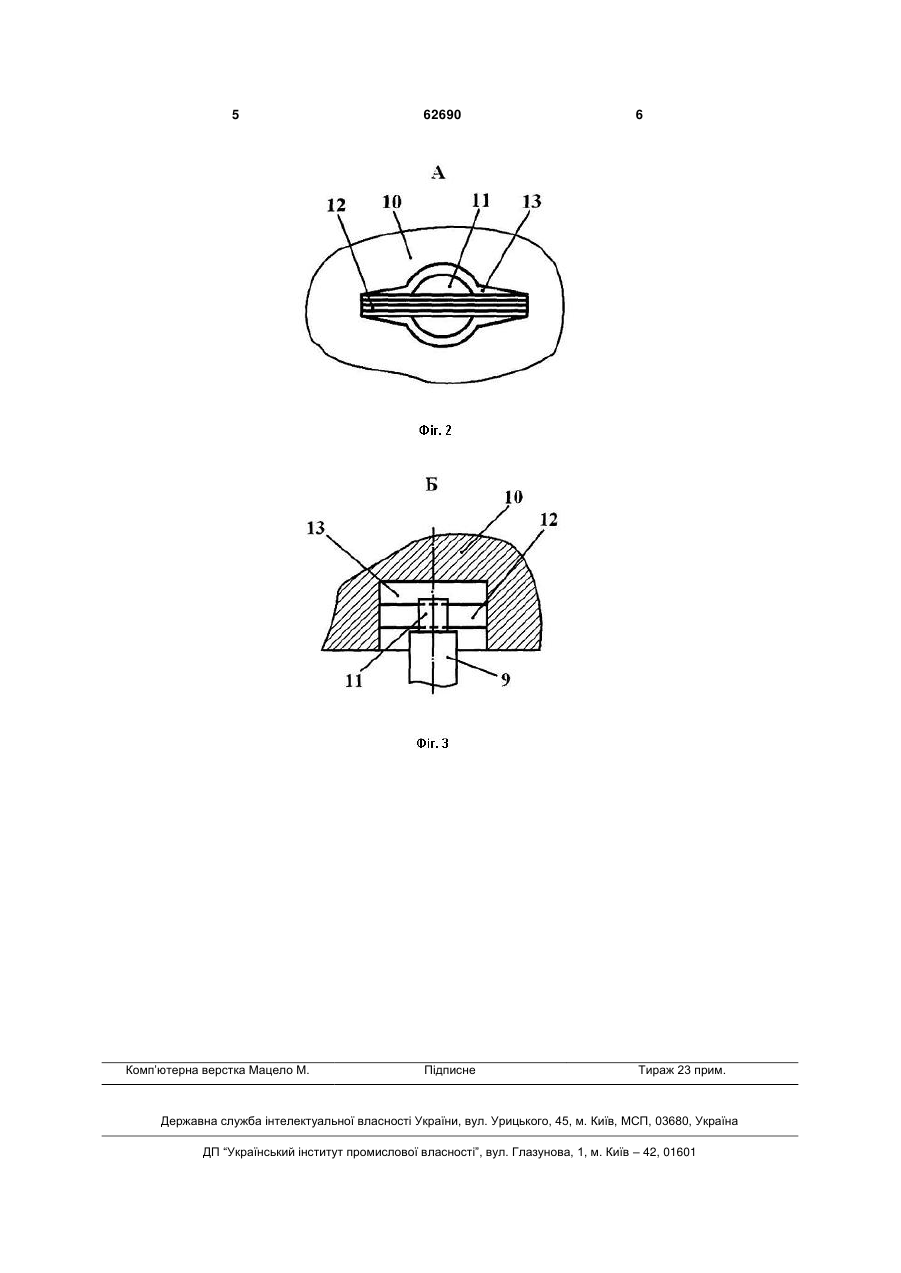

Привід круглов'язальної машини, що містить електродвигун, пасову передачу, ведучий шків якої жорстко встановлений на валу електродвигуна, вертикальний привідний вал, на одному кінці якого 3 зити динамічні навантаження на механізм в'язання, що виникають під час пуску круглов'язальної машини, що забезпечує підвищення довговічності роботи привода. На фіг. 1 представлена кінематична схема приводу круглов'язальної машини. На фіг. 2 представлено вид А приводу круглов'язальної машини. На фіг. 3 представлено вид Б приводу круглов'язальної машини (фрагмент з'єднання водила з голковим циліндром механізму в'язання). Привід круглов'язальної машини містить електродвигун 1, пасову передачу 2, ведучий шків 3 якої жорстко встановлений на валу електродвигуна 1, вертикальний привідний вал 4, на одному кінці якого жорстко встановлено ведений шків 5 пасової передачі 2, а на другому жорстко встановлена шестірня 6, з'єднана з зубчастим колесом 7 механізму товароприйому 8, два розташовані діаметрально-протилежно водила 9 для зв'язку механізму товароприйому 8 з голковим циліндром 10 механізму в'язання, кожне з водил 9 на верхньому своєму кінці 11 обладнане пружним елементом у вигляді пакетів плоских пружин 12, жорстко прикріплених своєю середньою частиною до водила 9, а виступаючі їх кінці розташовані в отворах 13 нижньої частини голкового циліндра 10 механізму в'язання, виконаних таким чином, щоб кінці 11 во 62690 4 дил 9 могли переміщуватися в них при деформації пакетів плоских пружин 12. Принцип роботи приводу такий. При вмиканні електродвигуна 1 обертальний рух його вала за допомогою пасової передачі 2 передається вертикальному привідному валу 4 та шестірні 5, жорстко встановленій на ньому. Обертальний рух шестірні 6 зубчастим зачепленням приводить в обертання зубчасте колесо 7 та механізм товароприйому 8. Обертальний рух механізму товароприйому 8 за допомогою двох водил 9 передається голковому циліндру 10 механізму в'язання, з яким вони з'єднані. З'єднання водил 9 з голковим циліндром 10 механізму в'язання здійснюється за допомогою пакетів плоских пружин 12, розташованих в отворах 13 нижньої частини голкового циліндра 10 механізму в'язання. Наявність пакетів плоских пружин 12 знижує жорсткість пружних в'язей привода, що призводить до зниження пускових динамічних навантажень (Піпа Б.Ф., Хомяк О.М., Павленко Г.І. Динаміка круглов'язальних машин. – К.: КНУТД, 2005. - 294 с.). Використання заявленого приводу круглов'язальної машини дозволяє підвищити довговічність його роботи за рахунок зниження динамічних навантажень, що виникають під час пуску круглов'язальної машини. 5 Комп’ютерна верстка Мацело М. 62690 6 Підписне Тираж 23 прим. Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
