Каналізаційний трап із вертикальним випуском

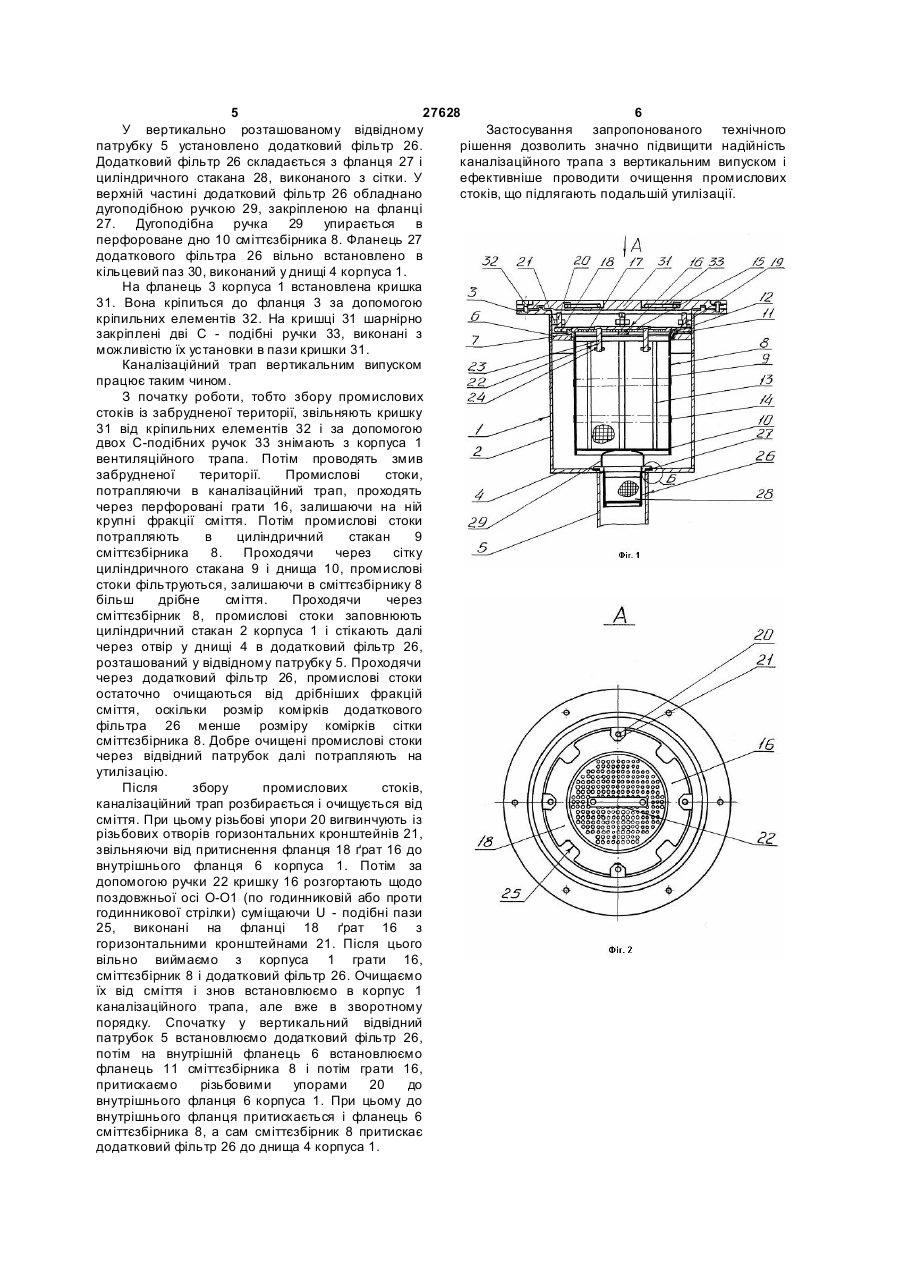

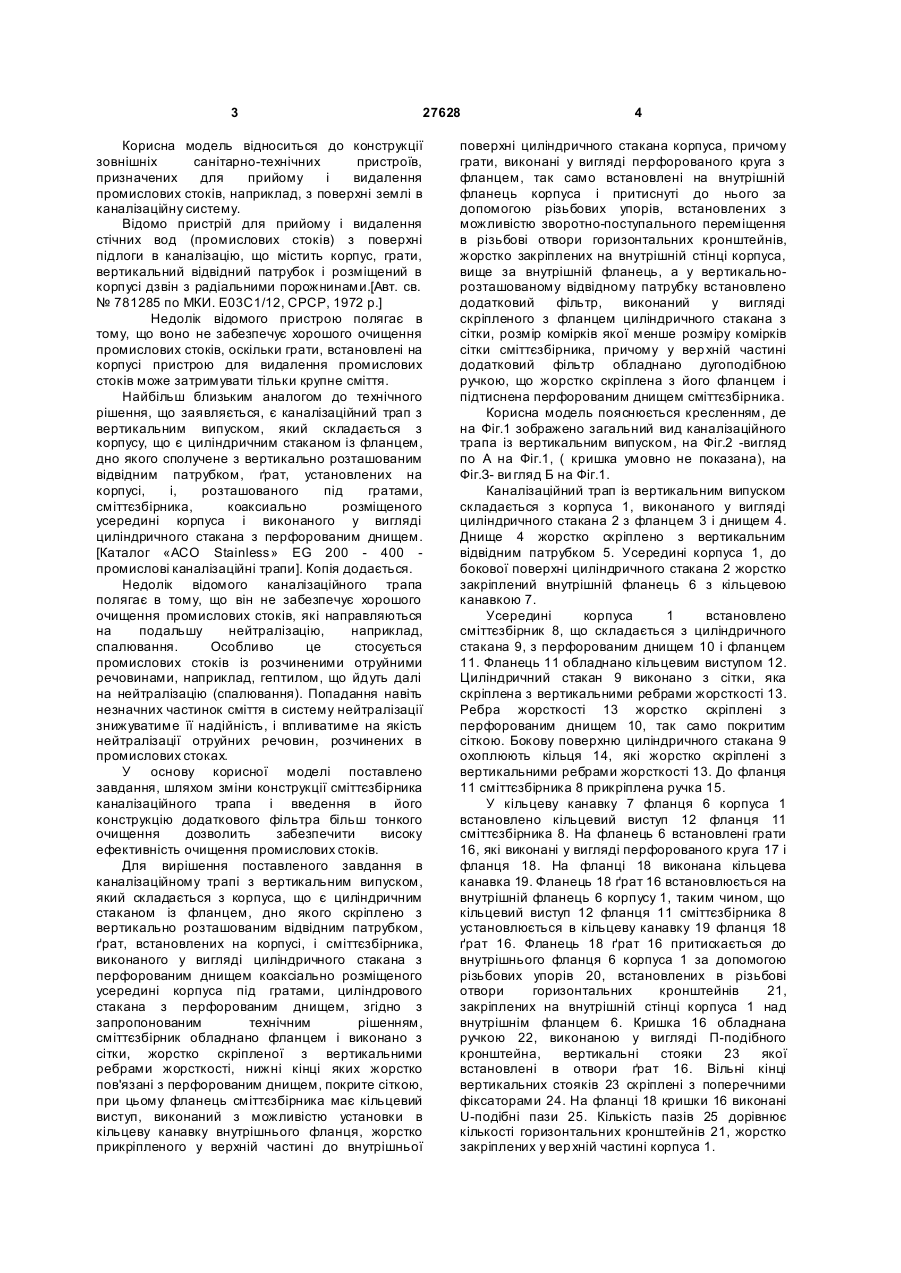

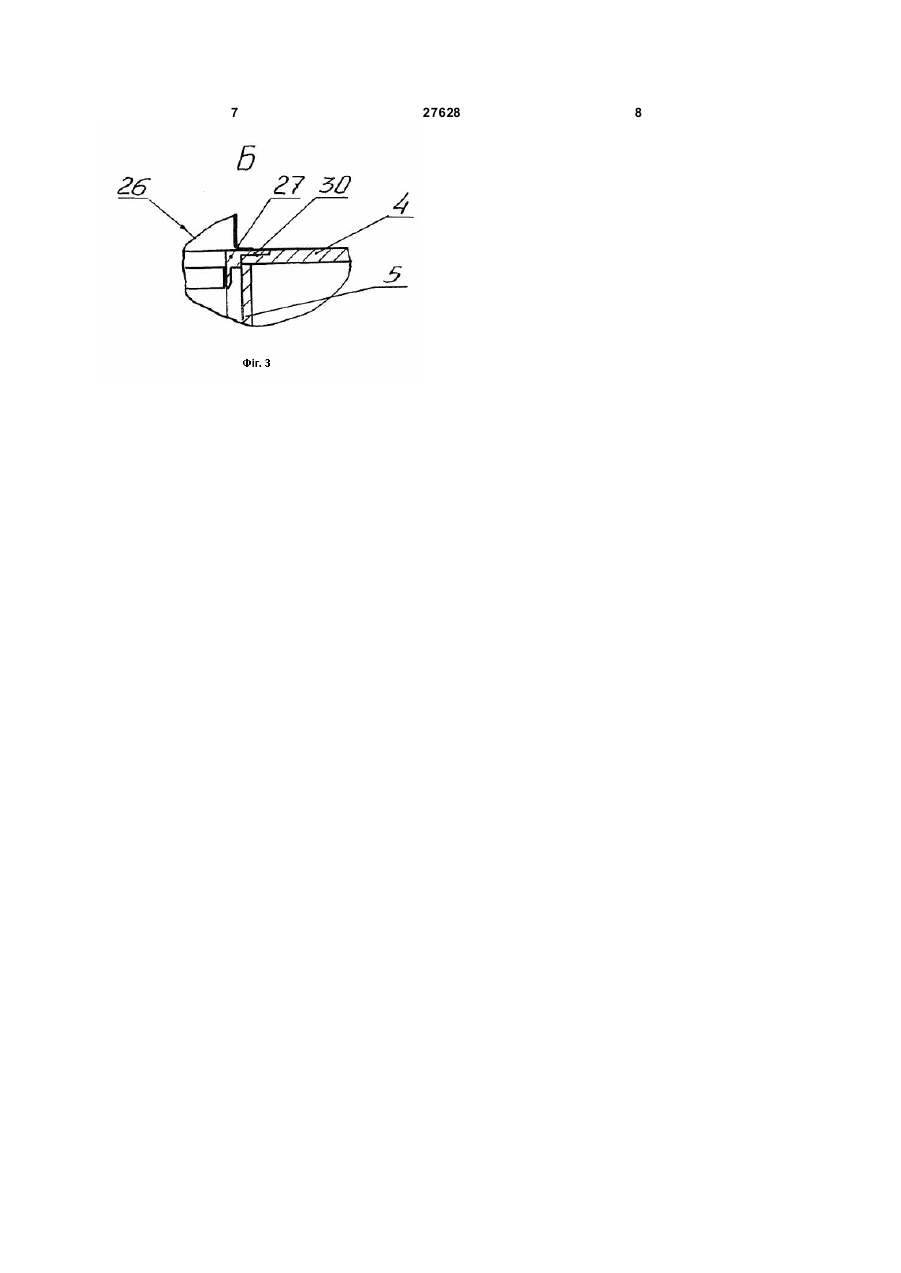

1. Каналізаційний трап із вертикальним випуском, який містить корпус, що є циліндричним стаканом з фланцем, дно якого скріплено з вертикально розташованим відвідним патрубком, ґрати, встановлені на корпусі, і сміттєзбірник, виконаний у вигляді циліндричного стакана з перфорованим днищем, коаксіально розміщеним усередині корпуса під ґратами, який відрізняє ться тим, що сміттєзбірник оснащений фланцем і виконаний із сітки, скріпленої з вертикальними ребрами жорсткості, нижні кінці яких жорстко зв'язані з перфорованим днищем, покритим сіткою, причому фланець сміттєзбірника має кільцевий виступ, виконаний з можливістю установки в кільцеву канавку внутрішнього фланця, жорстко закріпленого у верхній частині на внутрішній поверхні корпусу, причому ґрати, виконані у вигляді перфорованого круга з фланцем, встановленого на внутрішньому фланці корпусу і притиснутого до нього за допомогою різьбових упорів, установлених з можливістю зворотно-поступального переміщення в різьбові отвори горизонтальних кронштейнів, жорстко закріплених на внутрішній стінці корпусу, над внутрішнім фланцем, а у вертикально розташованому відвідному патрубку встановлено додатковий фільтр, виконаний у вигляді скріпленого з фланцем циліндричного стакана з сітки, розмір комірок якої менше розміру комірок сітки сміттєзбірника, причому у вер хній частині додатковий фільтр оснащений дугоподібною ручкою, жорстко прикріпленою до його фланця і 3 27628 Корисна модель відноситься до конструкції зовнішніх санітарно-технічних пристроїв, призначених для прийому і видалення промислових стоків, наприклад, з поверхні землі в каналізаційну систему. Відомо пристрій для прийому і видалення стічних вод (промислових стоків) з поверхні підлоги в каналізацію, що містить корпус, грати, вертикальний відвідний патрубок і розміщений в корпусі дзвін з радіальними порожнинами.[Авт. св. № 781285 по МКИ. Е03С1/12, СРСР, 1972 р.] Недолік відомого пристрою полягає в тому, що воно не забезпечує хорошого очищення промислових стоків, оскільки грати, встановлені на корпусі пристрою для видалення промислових стоків може затримувати тільки крупне сміття. Найбільш близьким аналогом до технічного рішення, що заявляється, є каналізаційний трап з вертикальним випуском, який складається з корпусу, що є циліндричним стаканом із фланцем, дно якого сполучене з вертикально розташованим відвідним патрубком, ґрат, установлених на корпусі, і, розташованого під гратами, сміттєзбірника, коаксиально розміщеного усередині корпуса і виконаного у вигляді циліндричного стакана з перфорованим днищем. [Каталог «АСО Stainless» EG 200 - 400 промислові каналізаційні трапи]. Копія додається. Недолік відомого каналізаційного трапа полягає в тому, що він не забезпечує хорошого очищення промислових стоків, які направляються на подальшу нейтралізацію, наприклад, спалювання. Особливо це стосується промислових стоків із розчиненими отруйними речовинами, наприклад, гептилом, що йдуть далі на нейтралізацію (спалювання). Попадання навіть незначних частинок сміття в систему нейтралізації знижуватиме її надійність, і впливатиме на якість нейтралізації отруйних речовин, розчинених в промислових стоках. У основу корисної моделі поставлено завдання, шляхом зміни конструкції сміттєзбірника каналізаційного трапа і введення в його конструкцію додаткового фільтра більш тонкого очищення дозволить забезпечити високу ефективність очищення промислових стоків. Для вирішення поставленого завдання в каналізаційному трапі з вертикальним випуском, який складається з корпуса, що є циліндричним стаканом із фланцем, дно якого скріплено з вертикально розташованим відвідним патрубком, ґрат, встановлених на корпусі, і сміттєзбірника, виконаного у вигляді циліндричного стакана з перфорованим днищем коаксіально розміщеного усередині корпуса під гратами, циліндрового стакана з перфорованим днищем, згідно з запропонованим технічним рішенням, сміттєзбірник обладнано фланцем і виконано з сітки, жорстко скріпленої з вертикальними ребрами жорсткості, нижні кінці яких жорстко пов'язані з перфорованим днищем, покрите сіткою, при цьому фланець сміттєзбірника має кільцевий виступ, виконаний з можливістю установки в кільцеву канавку внутрішнього фланця, жорстко прикріпленого у верхній частині до внутрішньої 4 поверхні циліндричного стакана корпуса, причому грати, виконані у вигляді перфорованого круга з фланцем, так само встановлені на внутрішній фланець корпуса і притиснуті до нього за допомогою різьбових упорів, встановлених з можливістю зворотно-поступального переміщення в різьбові отвори горизонтальних кронштейнів, жорстко закріплених на внутрішній стінці корпуса, вище за внутрішній фланець, а у вертикальнорозташованому відвідному патрубку встановлено додатковий фільтр, виконаний у вигляді скріпленого з фланцем циліндричного стакана з сітки, розмір комірків якої менше розміру комірків сітки сміттєзбірника, причому у вер хній частині додатковий фільтр обладнано дугоподібною ручкою, що жорстко скріплена з його фланцем і підтиснена перфорованим днищем сміттєзбірника. Корисна модель пояснюється кресленням, де на Фіг.1 зображено загальний вид каналізаційного трапа із вертикальним випуском, на Фіг.2 -вигляд по А на Фіг.1, ( кришка умовно не показана), на Фіг.З- ви гляд Б на Фіг.1. Каналізаційний трап із вертикальним випуском складається з корпуса 1, виконаного у вигляді циліндричного стакана 2 з фланцем 3 і днищем 4. Днище 4 жорстко скріплено з вертикальним відвідним патрубком 5. Усередині корпуса 1, до бокової поверхні циліндричного стакана 2 жорстко закріплений внутрішній фланець 6 з кільцевою канавкою 7. Усередині корпуса 1 встановлено сміттєзбірник 8, що складається з циліндричного стакана 9, з перфорованим днищем 10 і фланцем 11. Фланець 11 обладнано кільцевим виступом 12. Циліндричний стакан 9 виконано з сітки, яка скріплена з вертикальними ребрами жорсткості 13. Ребра жорсткості 13 жорстко скріплені з перфорованим днищем 10, так само покритим сіткою. Бокову поверхню циліндричного стакана 9 охоплюють кільця 14, які жорстко скріплені з вертикальними ребрами жорсткості 13. До фланця 11 сміттєзбірника 8 прикріплена ручка 15. У кільцеву канавку 7 фланця 6 корпуса 1 встановлено кільцевий виступ 12 фланця 11 сміттєзбірника 8. На фланець 6 встановлені грати 16, які виконані у вигляді перфорованого круга 17 і фланця 18. На фланці 18 виконана кільцева канавка 19. Фланець 18 ґрат 16 встановлюється на внутрішній фланець 6 корпусу 1, таким чином, що кільцевий виступ 12 фланця 11 сміттєзбірника 8 установлюється в кільцеву канавку 19 фланця 18 ґрат 16. Фланець 18 ґрат 16 притискається до внутрішнього фланця 6 корпуса 1 за допомогою різьбових упорів 20, встановлених в різьбові отвори горизонтальних кронштейнів 21, закріплених на внутрішній стінці корпуса 1 над внутрішнім фланцем 6. Кришка 16 обладнана ручкою 22, виконаною у вигляді П-подібного кронштейна, вертикальні стояки 23 якої встановлені в отвори ґрат 16. Вільні кінці вертикальних стояків 23 скріплені з поперечними фіксаторами 24. На фланці 18 кришки 16 виконані U-подібні пази 25. Кількість пазів 25 дорівнює кількості горизонтальних кронштейнів 21, жорстко закріплених у вер хній частині корпуса 1. 5 27628 6 У вертикально розташованому відвідному Застосування запропонованого технічного патрубку 5 установлено додатковий фільтр 26. рішення дозволить значно підвищити надійність Додатковий фільтр 26 складається з фланця 27 і каналізаційного трапа з вертикальним випуском і циліндричного стакана 28, виконаного з сітки. У ефективніше проводити очищення промислових верхній частині додатковий фільтр 26 обладнано стоків, що підлягають подальшій утилізації. дугоподібною ручкою 29, закріпленою на фланці 27. Дугоподібна ручка 29 упирається в перфороване дно 10 сміттєзбірника 8. Фланець 27 додаткового фільтра 26 вільно встановлено в кільцевий паз 30, виконаний у днищі 4 корпуса 1. На фланець 3 корпуса 1 встановлена кришка 31. Вона кріпиться до фланця 3 за допомогою кріпильних елементів 32. На кришці 31 шарнірно закріплені дві С - подібні ручки 33, виконані з можливістю їх установки в пази кришки 31. Каналізаційний трап вертикальним випуском працює таким чином. З початку роботи, тобто збору промислових стоків із забрудненої території, звільняють кришку 31 від кріпильних елементів 32 і за допомогою двох С-подібних ручок 33 знімають з корпуса 1 вентиляційного трапа. Потім проводять змив забрудненої території. Промислові стоки, потрапляючи в каналізаційний трап, проходять через перфоровані грати 16, залишаючи на ній крупні фракції сміття. Потім промислові стоки потрапляють в циліндричний стакан 9 сміттєзбірника 8. Проходячи через сітку циліндричного стакана 9 і днища 10, промислові стоки фільтруються, залишаючи в сміттєзбірнику 8 більш дрібне сміття. Проходячи через сміттєзбірник 8, промислові стоки заповнюють циліндричний стакан 2 корпуса 1 і стікають далі через отвір у днищі 4 в додатковий фільтр 26, розташований у відвідному патрубку 5. Проходячи через додатковий фільтр 26, промислові стоки остаточно очищаються від дрібніших фракцій сміття, оскільки розмір комірків додаткового фільтра 26 менше розміру комірків сітки сміттєзбірника 8. Добре очищені промислові стоки через відвідний патрубок далі потрапляють на утилізацію. Після збору промислових стоків, каналізаційний трап розбирається і очищується від сміття. При цьому різьбові упори 20 вигвинчують із різьбових отворів горизонтальних кронштейнів 21, звільняючи від притиснення фланця 18 ґрат 16 до внутрішнього фланця 6 корпуса 1. Потім за допомогою ручки 22 кришку 16 розгортають щодо поздовжньої осі О-О1 (по годинниковій або проти годинникової стрілки) суміщаючи U - подібні пази 25, виконані на фланці 18 ґрат 16 з горизонтальними кронштейнами 21. Після цього вільно виймаємо з корпуса 1 грати 16, сміттєзбірник 8 і додатковий фільтр 26. Очищаємо їх від сміття і знов встановлюємо в корпус 1 каналізаційного трапа, але вже в зворотному порядку. Спочатку у вертикальний відвідний патрубок 5 встановлюємо додатковий фільтр 26, потім на внутрішній фланець 6 встановлюємо фланець 11 сміттєзбірника 8 і потім грати 16, притискаємо різьбовими упорами 20 до внутрішнього фланця 6 корпуса 1. При цьому до внутрішнього фланця притискається і фланець 6 сміттєзбірника 8, а сам сміттєзбірник 8 притискає додатковий фільтр 26 до днища 4 корпуса 1. 7 27628 8
