Обмежувальна стріла валкових машин

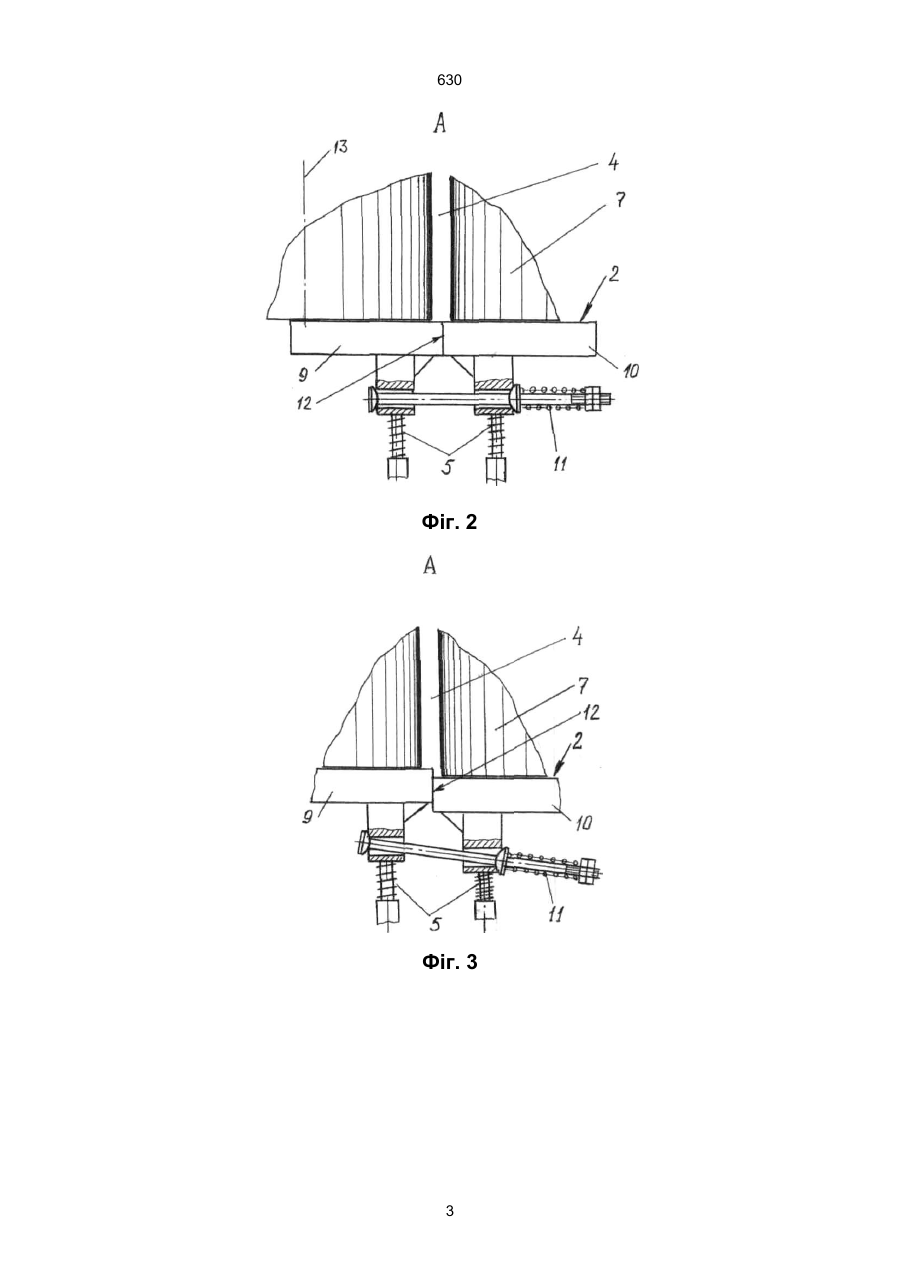

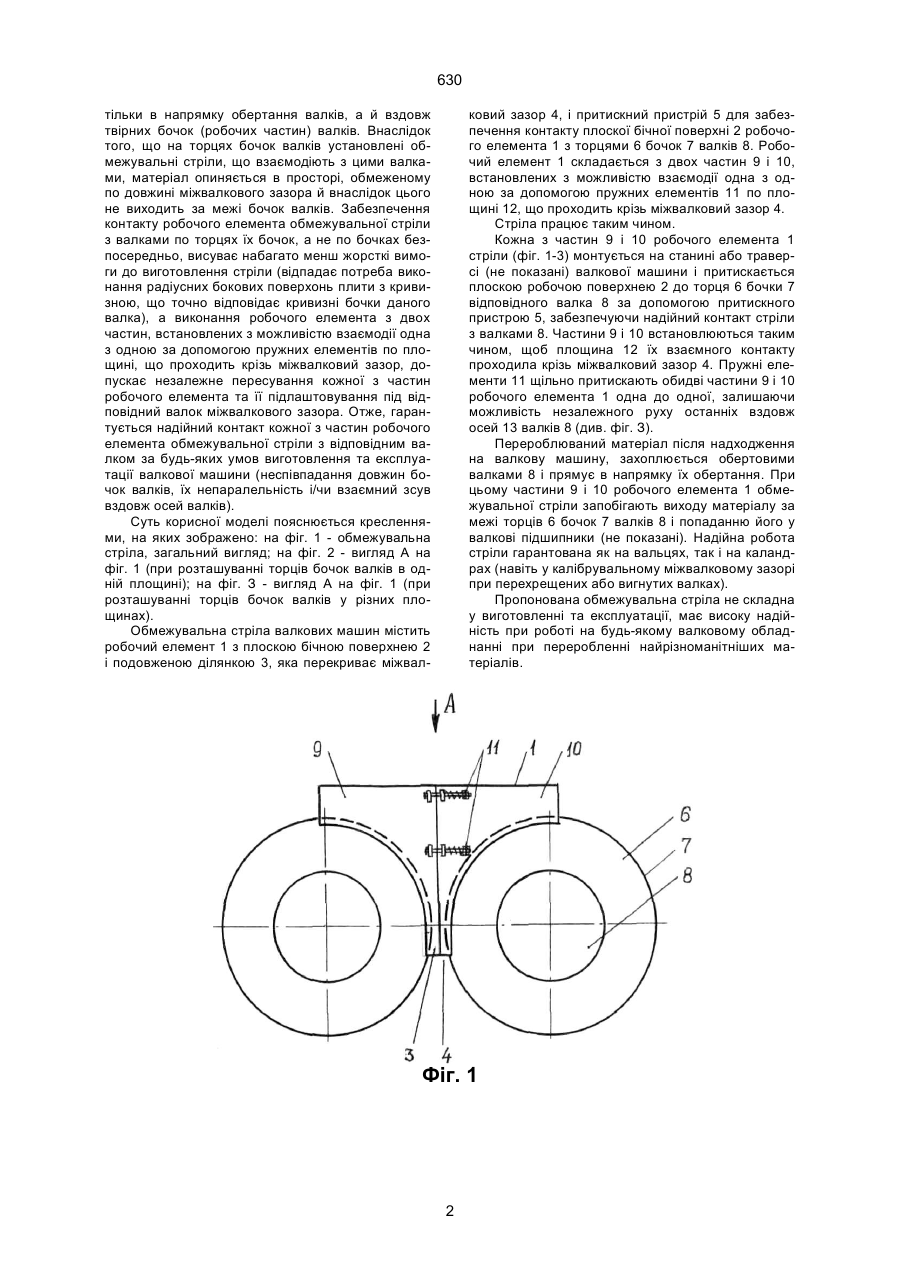

Обмежувальна стріла валкових машин, що містить робочий елемент з плоскою бічною повер 630 тільки в напрямку обертання валків, а й вздовж твірних бочок (робочих частин) валків. Внаслідок того, що на торцях бочок валків установлені обмежувальні стріли, що взаємодіють з цими валками, матеріал опиняється в просторі, обмеженому по довжині міжвалкового зазора й внаслідок цього не виходить за межі бочок валків. Забезпечення контакту робочого елемента обмежувальної стріли з валками по торцях їх бочок, а не по бочках безпосередньо, висуває набагато менш жорсткі вимоги до виготовлення стріли (відпадає потреба виконання радіусних бокових поверхонь плити з кривизною, що точно відповідає кривизні бочки даного валка), а виконання робочого елемента з двох частин, встановлених з можливістю взаємодії одна з одною за допомогою пружних елементів по площині, що проходить крізь міжвалковий зазор, допускає незалежне пересування кожної з частин робочого елемента та її підлаштовування під відповідний валок міжвалкового зазора. Отже, гарантується надійний контакт кожної з частин робочого елемента обмежувальної стріли з відповідним валком за будь-яких умов виготовлення та експлуатації валкової машини (неспівпадання довжин бочок валків, їх непаралельність і/чи взаємний зсув вздовж осей валків). Суть корисної моделі пояснюється кресленнями, на яких зображено: на фіг. 1 - обмежувальна стріла, загальний вигляд; на фіг. 2 - вигляд А на фіг. 1 (при розташуванні торців бочок валків в одній площині); на фіг. З - вигляд А на фіг. 1 (при розташуванні торців бочок валків у різних площинах). Обмежувальна стріла валкових машин містить робочий елемент 1 з плоскою бічною поверхнею 2 і подовженою ділянкою 3, яка перекриває міжвал ковий зазор 4, і притискний пристрій 5 для забезпечення контакту плоскої бічної поверхні 2 робочого елемента 1 з торцями 6 бочок 7 валків 8. Робочий елемент 1 складається з двох частин 9 і 10, встановлених з можливістю взаємодії одна з одною за допомогою пружних елементів 11 по площині 12, що проходить крізь міжвалковий зазор 4. Стріла працює таким чином. Кожна з частин 9 і 10 робочого елемента 1 стріли (фіг. 1-3) монтується на станині або траверсі (не показані) валкової машини і притискається плоскою робочою поверхнею 2 до торця 6 бочки 7 відповідного валка 8 за допомогою притискного пристрою 5, забезпечуючи надійний контакт стріли з валками 8. Частини 9 і 10 встановлюються таким чином, щоб площина 12 їх взаємного контакту проходила крізь міжвалковий зазор 4. Пружні елементи 11 щільно притискають обидві частини 9 і 10 робочого елемента 1 одна до одної, залишаючи можливість незалежного руху останніх вздовж осей 13 валків 8 (див. фіг. З). Перероблюваний матеріал після надходження на валкову машину, захоплюється обертовими валками 8 і прямує в напрямку їх обертання. При цьому частини 9 і 10 робочого елемента 1 обмежувальної стріли запобігають виходу матеріалу за межі торців 6 бочок 7 валків 8 і попаданню його у валкові підшипники (не показані). Надійна робота стріли гарантована як на вальцях, так і на каландрах (навіть у калібрувальному міжвалковому зазорі при перехрещених або вигнутих валках). Пропонована обмежувальна стріла не складна у виготовленні та експлуатації, має високу надійність при роботі на будь-якому валковому обладнанні при переробленні найрізноманітніших матеріалів. Фіг. 1 2 630 Фіг. 2 Фіг. 3 3 630 __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2001 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 50 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 4
