Гідромеханічний затискний патрон

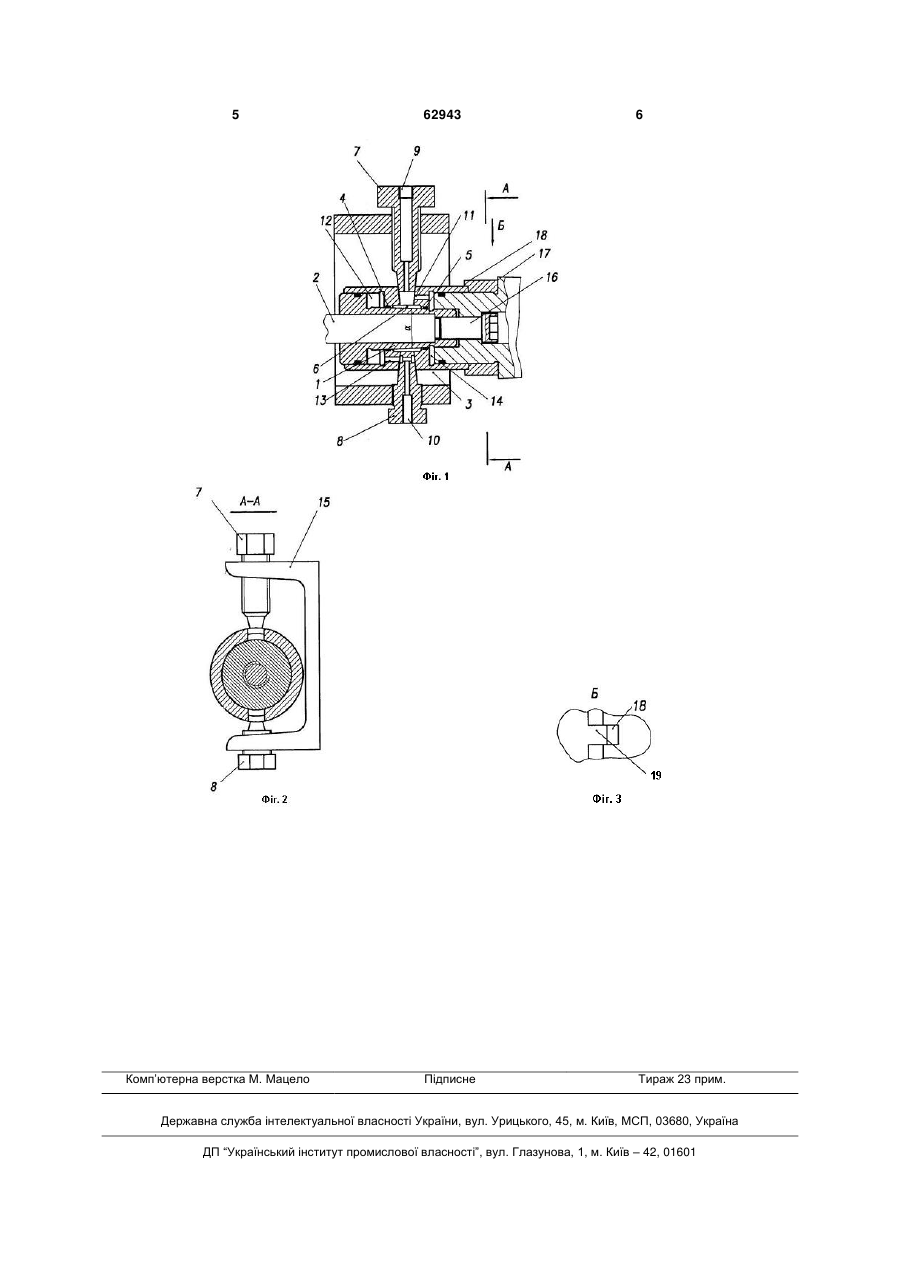

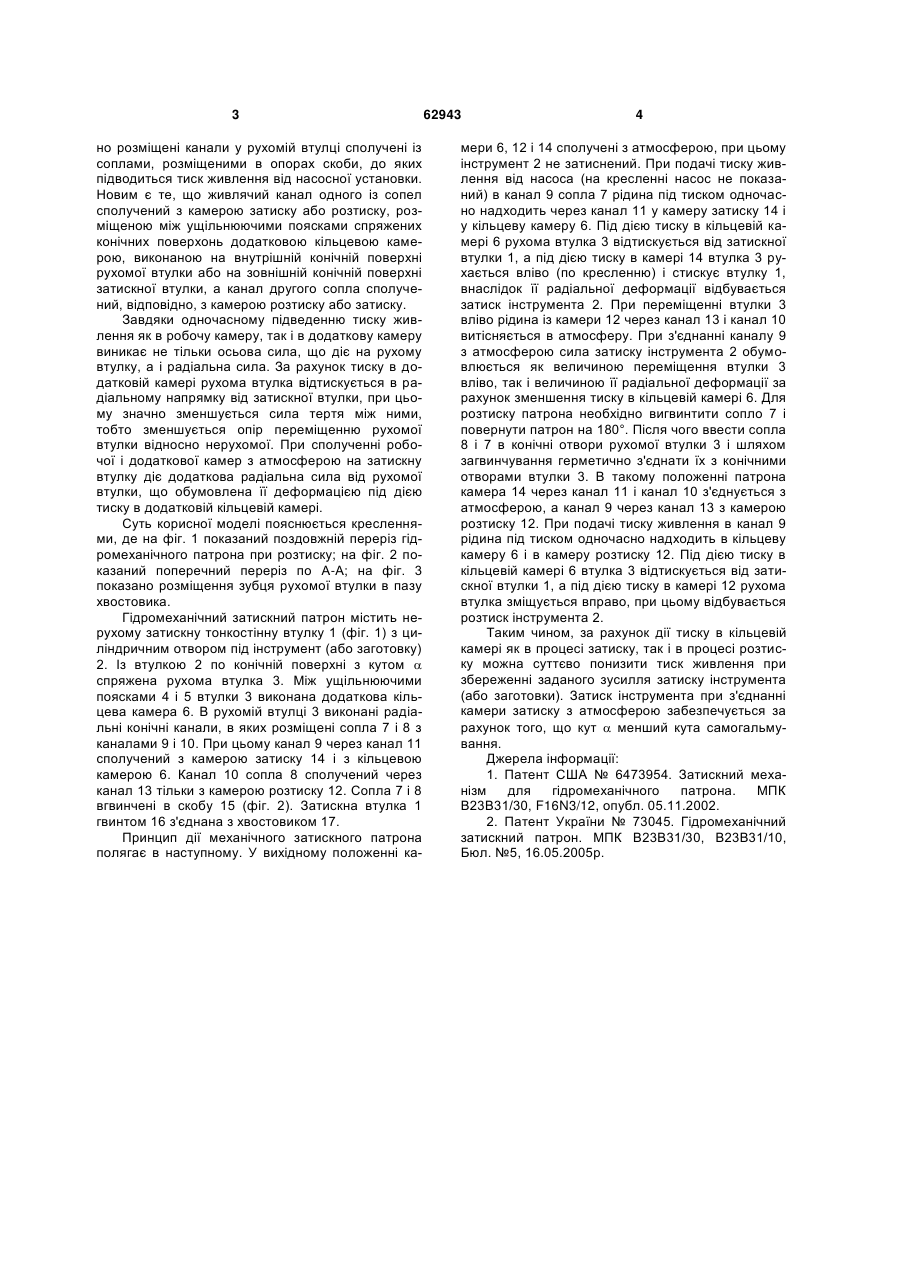

Гідромеханічний затискний патрон, що містить затискну тонкостінну втулку з осьовим циліндричним отвором під інструмент або заготовку із зовнішньою конічною поверхнею, по якій вона спряжена з внутрішньою конічною поверхнею рухомої 3 но розміщені канали у рухомій втулці сполучені із соплами, розміщеними в опорах скоби, до яких підводиться тиск живлення від насосної установки. Новим є те, що живлячий канал одного із сопел сполучений з камерою затиску або розтиску, розміщеною між ущільнюючими поясками спряжених конічних поверхонь додатковою кільцевою камерою, виконаною на внутрішній конічній поверхні рухомої втулки або на зовнішній конічній поверхні затискної втулки, а канал другого сопла сполучений, відповідно, з камерою розтиску або затиску. Завдяки одночасному підведенню тиску живлення як в робочу камеру, так і в додаткову камеру виникає не тільки осьова сила, що діє на рухому втулку, а і радіальна сила. За рахунок тиску в додатковій камері рухома втулка відтискується в радіальному напрямку від затискної втулки, при цьому значно зменшується сила тертя між ними, тобто зменшується опір переміщенню рухомої втулки відносно нерухомої. При сполученні робочої і додаткової камер з атмосферою на затискну втулку діє додаткова радіальна сила від рухомої втулки, що обумовлена її деформацією під дією тиску в додатковій кільцевій камері. Суть корисної моделі пояснюється кресленнями, де на фіг. 1 показаний поздовжній переріз гідромеханічного патрона при розтиску; на фіг. 2 показаний поперечний переріз по А-А; на фіг. 3 показано розміщення зубця рухомої втулки в пазу хвостовика. Гідромеханічний затискний патрон містить нерухому затискну тонкостінну втулку 1 (фіг. 1) з циліндричним отвором під інструмент (або заготовку) 2. Із втулкою 2 по конічній поверхні з кутом  спряжена рухома втулка 3. Між ущільнюючими поясками 4 і 5 втулки 3 виконана додаткова кільцева камера 6. В рухомій втулці 3 виконані радіальні конічні канали, в яких розміщені сопла 7 і 8 з каналами 9 і 10. При цьому канал 9 через канал 11 сполучений з камерою затиску 14 і з кільцевою камерою 6. Канал 10 сопла 8 сполучений через канал 13 тільки з камерою розтиску 12. Сопла 7 і 8 вгвинчені в скобу 15 (фіг. 2). Затискна втулка 1 гвинтом 16 з'єднана з хвостовиком 17. Принцип дії механічного затискного патрона полягає в наступному. У вихідному положенні ка 62943 4 мери 6, 12 і 14 сполучені з атмосферою, при цьому інструмент 2 не затиснений. При подачі тиску живлення від насоса (на кресленні насос не показаний) в канал 9 сопла 7 рідина під тиском одночасно надходить через канал 11 у камеру затиску 14 і у кільцеву камеру 6. Під дією тиску в кільцевій камері 6 рухома втулка 3 відтискується від затискної втулки 1, а під дією тиску в камері 14 втулка 3 рухається вліво (по кресленню) і стискує втулку 1, внаслідок її радіальної деформації відбувається затиск інструмента 2. При переміщенні втулки 3 вліво рідина із камери 12 через канал 13 і канал 10 витісняється в атмосферу. При з'єднанні каналу 9 з атмосферою сила затиску інструмента 2 обумовлюється як величиною переміщення втулки 3 вліво, так і величиною її радіальної деформації за рахунок зменшення тиску в кільцевій камері 6. Для розтиску патрона необхідно вигвинтити сопло 7 і повернути патрон на 180°. Після чого ввести сопла 8 і 7 в конічні отвори рухомої втулки 3 і шляхом загвинчування герметично з'єднати їх з конічними отворами втулки 3. В такому положенні патрона камера 14 через канал 11 і канал 10 з'єднується з атмосферою, а канал 9 через канал 13 з камерою розтиску 12. При подачі тиску живлення в канал 9 рідина під тиском одночасно надходить в кільцеву камеру 6 і в камеру розтиску 12. Під дією тиску в кільцевій камері 6 втулка 3 відтискується від затискної втулки 1, а під дією тиску в камері 12 рухома втулка зміщується вправо, при цьому відбувається розтиск інструмента 2. Таким чином, за рахунок дії тиску в кільцевій камері як в процесі затиску, так і в процесі розтиску можна суттєво понизити тиск живлення при збереженні заданого зусилля затиску інструмента (або заготовки). Затиск інструмента при з'єднанні камери затиску з атмосферою забезпечується за рахунок того, що кут  менший кута самогальмування. Джерела інформації: 1. Патент США № 6473954. Затискний механізм для гідромеханічного патрона. МПК В23В31/30, F16N3/12, опубл. 05.11.2002. 2. Патент України № 73045. Гідромеханічний затискний патрон. МПК В23В31/30, В23В31/10, Бюл. №5, 16.05.2005р. 5 Комп’ютерна верстка М. Мацело 62943 6 Підписне Тираж 23 прим. Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
