B23B 31/30 — за допомогою пневматичних або гідравлічних засобів, розташованих в патроні

Номер патенту: 114536

Опубліковано: 26.06.2017

Автори: Цвид Тарас Антонович, Кузнєцов Юрій Миколайович

МПК: B23Q 3/06, B23B 31/30, B23B 31/107 ...

Мітки: патрон, затискний

Формула / Реферат:

Затискний патрон, що містить корпус з радіальними отворами, в яких розташовані циліндричні плунжери, тонкостінну циліндричну втулку, кінці якої запресовані в корпус, який відрізняється тим, що на корпусі встановлено поворотну обойму на підшипниках кочення, внутрішня поверхня обойми виконана у вигляді трикутноподібного профілю з дугоподібними сторонами, дотичні до них і до вписаного в трикутник кола утворюють кут підйому, що не перевищує кут...

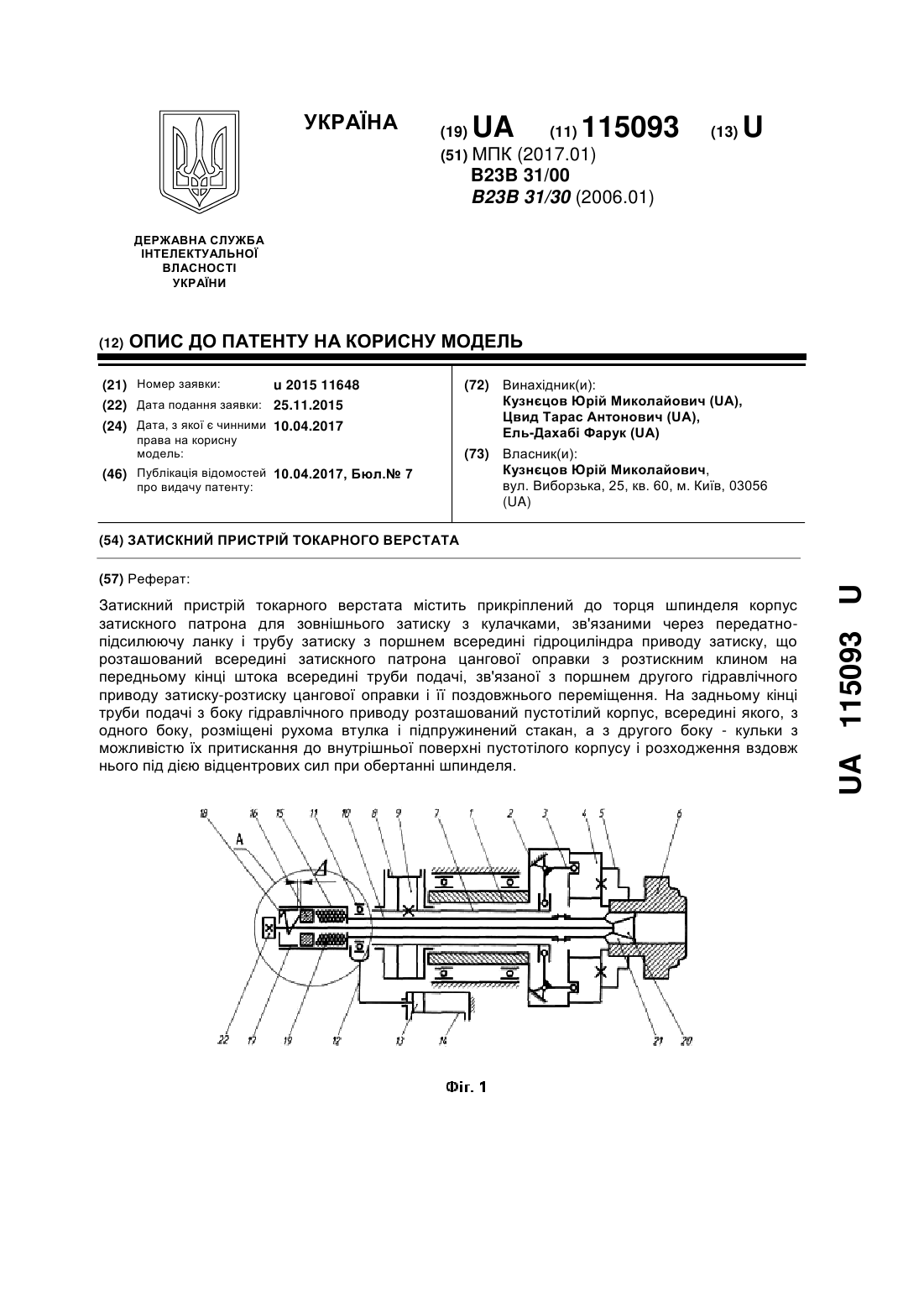

Номер патенту: 115093

Опубліковано: 10.04.2017

Автори: Ель-Дахабі Фарук, Цвид Тарас Антонович, Кузнєцов Юрій Миколайович

МПК: B23B 31/00, B23B 31/30

Мітки: пристрій, затискний, верстата, токарного

Формула / Реферат:

Затискний пристрій токарного верстата, що містить прикріплений до торця шпинделя корпус затискного патрона для зовнішнього затиску з кулачками, зв'язаними через передатно-підсилюючу ланку і трубу затиску з поршнем всередині гідроциліндра приводу затиску, що розташований всередині затискного патрона цангової оправки з розтискним клином на передньому кінці штока всередині труби подачі, зв'язаної з поршнем другого гідравлічного приводу...

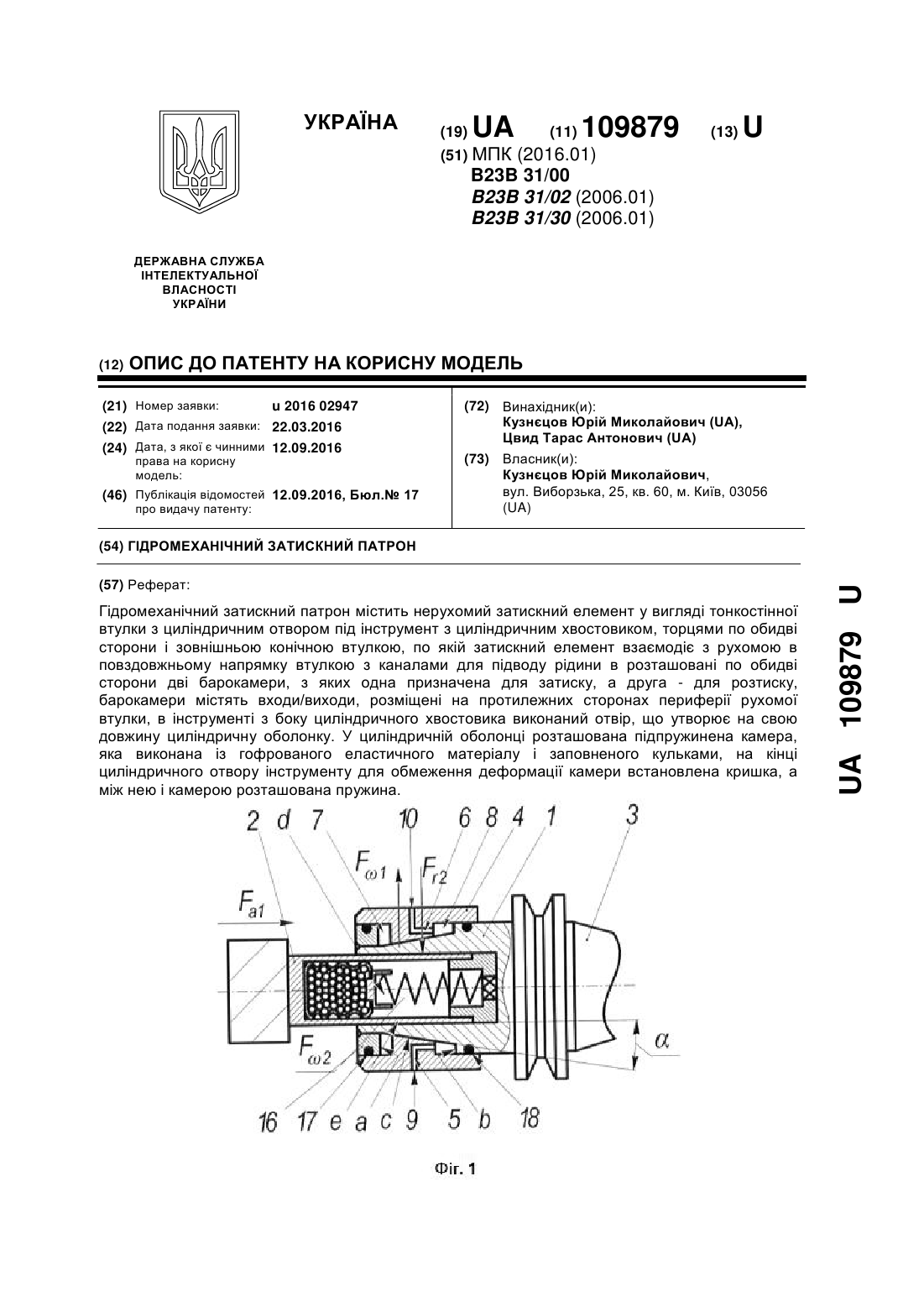

Номер патенту: 109879

Опубліковано: 12.09.2016

Автори: Кузнєцов Юрій Миколайович, Цвид Тарас Антонович

МПК: B23B 31/30, B23B 31/00, B23B 31/02 ...

Мітки: гідромеханічний, патрон, затискний

Формула / Реферат:

Гідромеханічний затискний патрон, що містить нерухомий затискний елемент у вигляді тонкостінної втулки з циліндричним отвором під інструмент з циліндричним хвостовиком, торцями по обидві сторони і зовнішньою конічною втулкою, по якій затискний елемент взаємодіє з рухомою в повздовжньому напрямку втулкою з каналами для підводу рідини в розташовані по обидві сторони дві барокамери, з яких одна призначена для затиску, а друга - для розтиску,...

Номер патенту: 104300

Опубліковано: 25.01.2016

Автори: Цвид Тарас Антонович, Кузнєцов Юрій Миколайович

МПК: B23B 31/30, B23B 31/02

Мітки: затискний, патрон

Формула / Реферат:

Затискний патрон, що містить корпус з радіальними отворами, в яких розташовані циліндричні плунжери, тонкостінну циліндричну втулку, кінці якої запресовані в корпус, який відрізняється тим, що на корпусі встановлено поворотну обойму на підшипниках кочення, наприклад, голчастих, внутрішня поверхня обойми виконана у вигляді трикутноподібного профілю з дугоподібними сторонами, дотичні до них і до вписаного в трикутник кола утворюють кут...

Номер патенту: 109333

Опубліковано: 10.08.2015

Автори: Музиченко Віталій Вікторович, Новік Микола Андрійович

МПК: B23B 31/30

Мітки: патрон, затискний

Формула / Реферат:

Затискний патрон, що містить хвостовик з тонкостінною затискною самогальмуючою втулкою (або цангою) з осьовим циліндричним отвором під інструмент (або заготовку) із зовнішньою конічною поверхнею, яка спряжена з внутрішньою конічною поверхнею рухомої втулки, в якій виконана на внутрішній конічній поверхні кільцева проточка, яка з зовнішньою конічною поверхнею затискної втулки утворює герметичну радіальну камеру та гідравлічний (пневматичний)...

Номер патенту: 109332

Опубліковано: 10.08.2015

Автори: Музиченко Віталій Вікторович, Новік Микола Андрійович

МПК: B23B 31/30

Мітки: затискний, патрон, гідромеханічний

Формула / Реферат:

Гідромеханічний затискний патрон, що містить хвостовик з тонкостінною самогальмуючою затискною втулкою з циліндричним отвором під інструмент або заготовку і зовнішньою конічною поверхнею, по якій сполучена з внутрішньою конічною поверхнею рухомої втулки, з каналами живлення і з утворенням торцевими поверхнями втулок, затискної і розтискної камер і розміщеної між конічними поверхнями герметичної кільцевої камери, та клапан "Або",...

Номер патенту: 108536

Опубліковано: 12.05.2015

Автори: Новік Микола Андрійович, Музиченко Віталій Вікторович

МПК: B23B 31/30, B23B 31/10

Мітки: затискний, патрон

Формула / Реферат:

Затискний патрон, що містить хвостовик, який різьбовим з'єднанням сполучений з кришкою циліндра двобічної дії з камерами затиску-розтиску і каналами живлення, та затискну втулку або цангу з циліндричним отвором під інструмент, або заготовку, який відрізняється тим, що порожнистий шток циліндра двобічної дії різьбовим з'єднанням сполучений із переднім торцем затискної втулки або цанги, яка зовнішньою конічною поверхнею спряжена з внутрішньою...

Номер патенту: 93291

Опубліковано: 25.09.2014

Автори: Новік Микола Андрійович, Музиченко Віталій Вікторович

МПК: B23B 31/30, B23B 31/00

Мітки: затискний, патрон

Формула / Реферат:

Затискний патрон, що містить хвостовик з тонкостінною затискною самогальмуючою втулкою (або цангою) з осьовим циліндричним отвором під інструмент (або заготовку) із зовнішньою конічною поверхнею, яка спряжена з внутрішньою конічною поверхнею рухомої втулки, в якій виконана на внутрішній конічній поверхні кільцева проточка, яка з зовнішньою конічною поверхнею затискної втулки утворює герметичну радіальну камеру та гідравлічний (або...

Номер патенту: 106544

Опубліковано: 10.09.2014

Автори: Новік Микола Андрійович, Музиченко Віталій Вікторович

МПК: B23B 31/10, B23B 31/30

Мітки: затискний, гідромеханічний, патрон

Формула / Реферат:

Затискний патрон, що містить хвостовик з нерухомою пружною затискною втулкою або цангою з циліндричним отвором під інструмент, або заготовку із зовнішньою конічною поверхнею, по якій затискна втулка взаємодіє з внутрішньою конічною поверхнею рухомої втулки та камери затиску і розтиску, який відрізняється тим, що камери затиску й розтиску утворені поршнем циліндра двобічної дії, двосторонній порожнистий шток якого різьбовим з'єднанням...

Номер патенту: 106528

Опубліковано: 10.09.2014

Автори: Музиченко Віталій Вікторович, Новік Микола Андрійович

МПК: B23B 31/10, B23B 31/30

Мітки: гідромеханічний, патрон, затискний

Формула / Реферат:

Гідромеханічний затискний патрон, що містить хвостовик, нерухому пружну затискну втулку з циліндричним отвором під інструмент або заготовку із зовнішньою конічною поверхнею, по якій затискна втулка взаємодіє в поздовжньому напрямку з внутрішньою конічною поверхнею рухомої втулки, камеру розтиску, яка утворена торцевою поверхнею рухомої втулки і торцевою поверхнею поршня, розміщеного нерухомо на хвостовику, камеру затиску та канали живлення,...

Номер патенту: 90481

Опубліковано: 26.05.2014

Автори: Хамуйєла Жоаким Аугушто Герра, Кузнєцов Юрій Миколайович

МПК: B23B 31/30, B23B 31/10

Мітки: затискний, патрон, гідромеханічний

Формула / Реферат:

Гідромеханічний затискний патрон, що містить нерухомий затискний елемент у вигляді тонкостінної втулки з циліндричним отвором під інструмент з циліндричним хвостовиком, торцями по обидні сторони і зовнішньою конічною втулкою, по якій затискний елемент взаємодіє з рухомою в повздовжньому напрямку втулкою з каналами для підводу рідини в розташовані по обидві сторони дві барокамери, з яких одна призначена для затиску, а друга - для розтиску,...

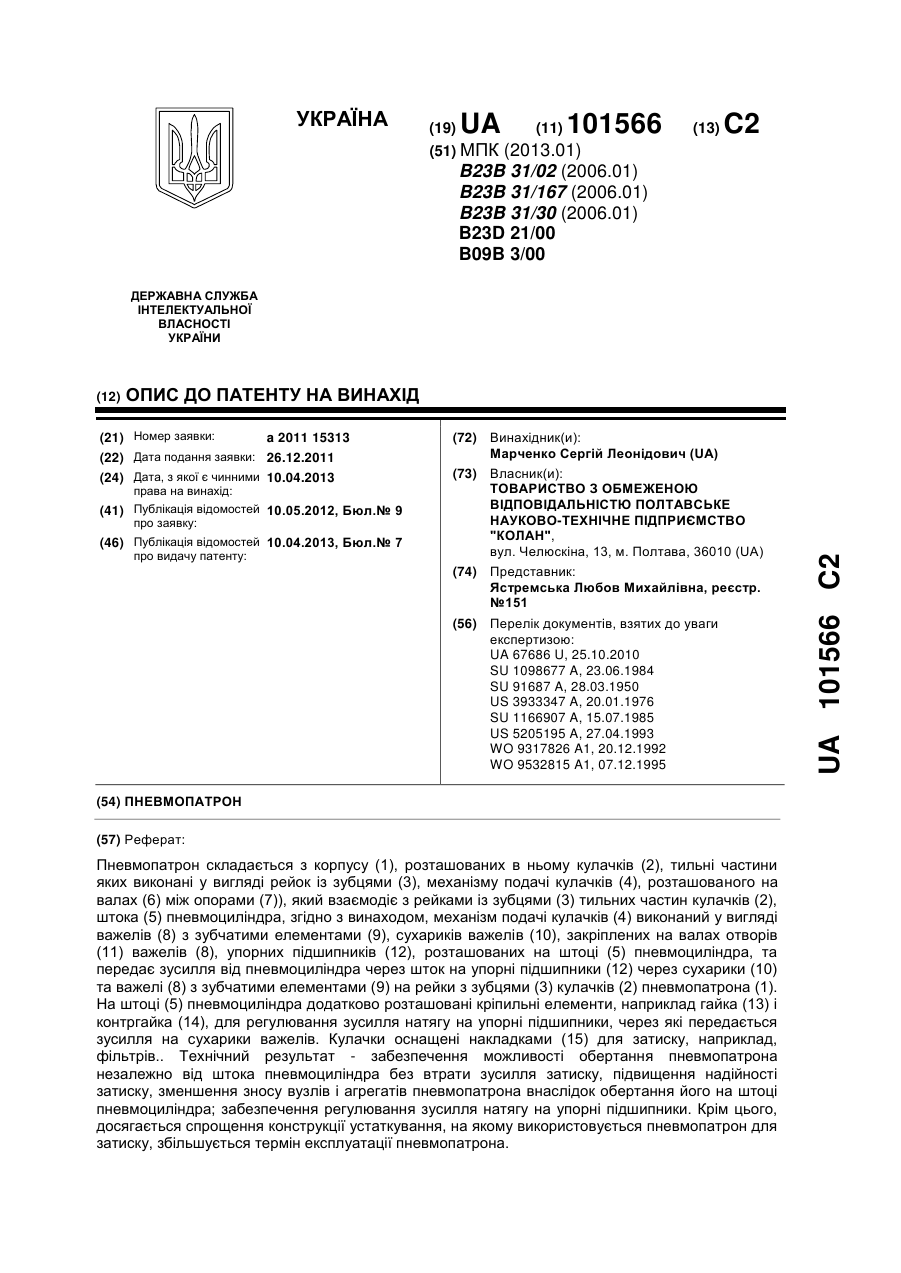

Номер патенту: 101566

Опубліковано: 10.04.2013

Автор: Марченко Сергій Леонідович

МПК: B23B 31/167, B09B 3/00, B23B 31/02 ...

Мітки: пневмопатрон

Формула / Реферат:

1. Пневмопатрон, що складається з корпусу (1), розташованих в ньому кулачків (2), тильні частини яких виконані у вигляді рейок із зубцями (3), механізму подачі кулачків (4), розташованого на валах (6) між опорами (7)), який взаємодіє з рейками із зубцями (3) тильних частин кулачків (2), штока (5) пневмоциліндра, який відрізняється тим, що механізм подачі кулачків (4) виконаний у вигляді важелів (8) з зубчатими елементами (9), сухариків...

Номер патенту: 62943

Опубліковано: 26.09.2011

Автори: Новік Микола Андрійович, Музиченко Віталій Вікторович

МПК: B23B 31/30, B23B 31/10

Мітки: затискний, патрон, гідромеханічний

Формула / Реферат:

Гідромеханічний затискний патрон, що містить затискну тонкостінну втулку з осьовим циліндричним отвором під інструмент або заготовку із зовнішньою конічною поверхнею, по якій вона спряжена з внутрішньою конічною поверхнею рухомої втулки, торцеві поверхні втулок утворюють затискну і розтискну камери, які через діаметрально розміщені канали у рухомій втулці сполучені із соплами, розміщеними в опорах скоби, до яких підводиться тиск живлення,...
