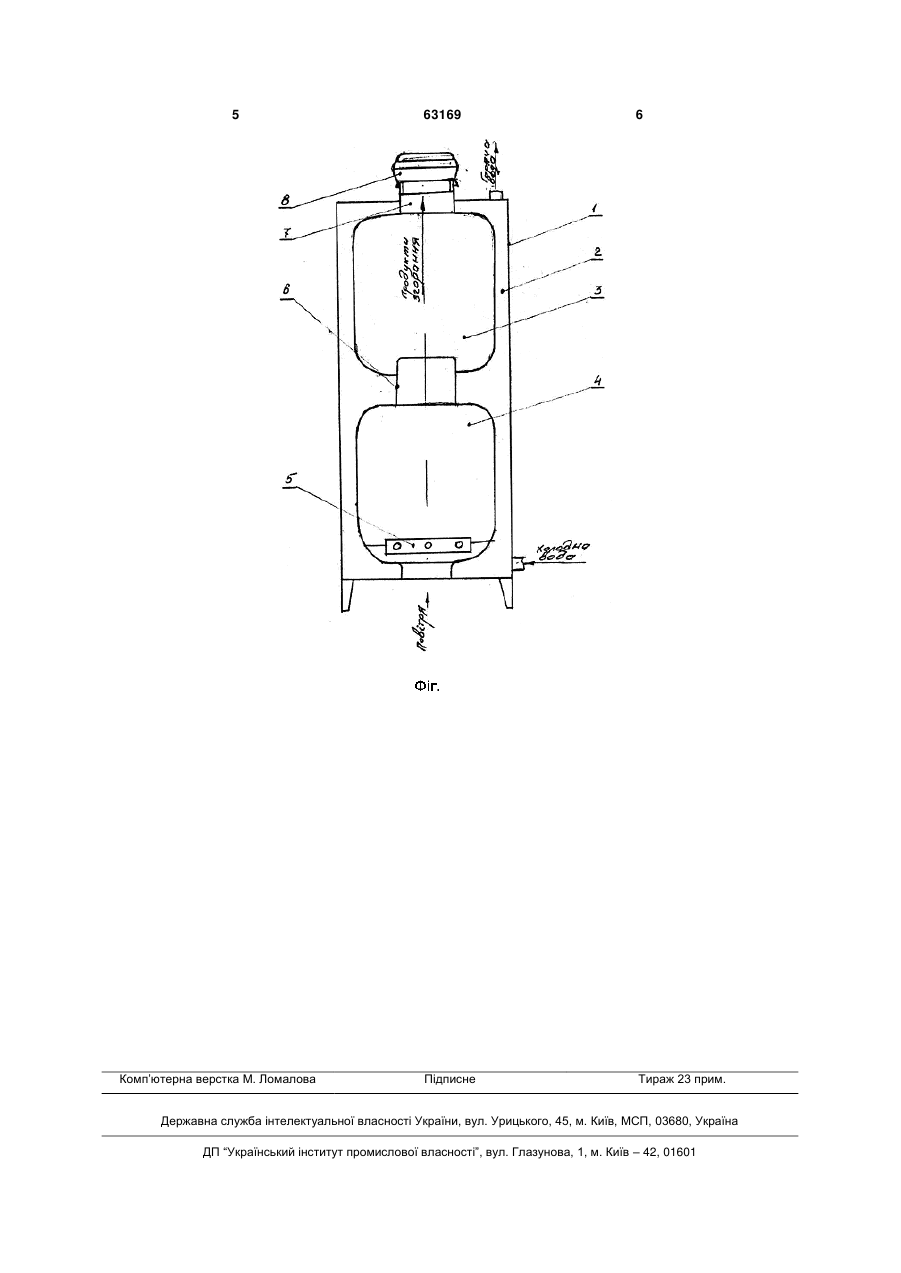

Опалювальний котел із двосекційною топковою камерою

1. Опалювальний котел, що містить корпус, топкову камеру із отвором виходу продуктів згорання та водяну сорочку, який відрізняється тим, що топкова камера котла складається з двох топ 3 виконують роль випромінювачів, а проводи намотані навколо вхідного патрубка та/або вхідного трубопроводу у вигляді принаймні двох котушок з лівосторонньою та правосторонньою навивкою. Обмеженням у застосуванні відомого за патентом на винахід UA27385 котла є, як у попереднього аналога, складність його конструкції, а отже і здорожчання. За патентом на винахід UA25727 відомий та взятий за найближчий аналог "Котел", який має водоохолоджувальний корпус, топку, теплообмінник, вихідний патрубок, при цьому топка розташована ззовні корпуса і з'єднується з внутрішньою його частиною жаровою трубою, над топкою міститься бункер, топка має патрубки з шиберами, колосникову решітку та зольник, жарова труба містить патрубок. Обмеженням у застосуванні відомого за патентом на винахід UA25727 котла є його низька потужність, отже обмежені площею умови його застосування. В основу корисної моделі поставлено задачу створити призначений для опалення приміщень опалювальний котел з інтервалом робочої потужності 10-50 Квт, який відповідає наступним вимогам: - висока економічність; - проста конструкція; - невелика вага; - технологічність виготовлення. Поставлена задача вирішується завдяки опалювальному котлу, що містить корпус, топкову камеру із отвором виходу продуктів згорання та водяну сорочку, згідно з корисною моделлю, топкова камера котла складається з двох топкових секцій, які розміщені одна над одною й сполучаються патрубком, верхній зріз якого розташований вище донної частини верхньої топкової секції, а отвір виходу продуктів згорання обладнаний регулятором тяги, який виконаний у вигляді металевого циліндричного типу корпусу і містить посадочну горловину, відбивач, забірник повітря та стабілізатор. Креслення - опалювальний котел із двосекційною топковою камерою. 63169 4 Цифрами на фігурі позначено: 1 - корпус котла 2 - водяна сорочка 3 - верхня топкова секція топкової камери 4 - нижня топкова секція топкової камери 5 - місце горіння палива 6 - патрубок, що поєднує топкові секції 7 - патрубок виходу продуктів згорання 8 - регулятор тяги. Здійснення пропонованої корисної моделі відбувається наступним чином. Конструктивно топкова камера котла (фіг.) містить дві секції - нижню (4) і верхню (3), які розміщені у водяній сорочці (2) опалювального котла. Горіння палива відбувається у нижній частині (5) нижньої топкової секції (4) камери згорання. Гарячі продукти згорання піднімаються вверх і через патрубок (6) переходять у верхню секцію топкової камери, де розширюються. Завдяки розширенню продуктів згорання, а також тому, що патрубок, який поєднує топкові секції, встановлений таким чином, що його верхній зріз розташований вище донної частини верхньої топкової камери, у нижній зоні верхньої топкової камери утворюється зона пониженого тиску, рух продуктів згорання стає турбулентним і його швидкість уповільнюється. Уповільнення швидкості виходу продуктів згорання в атмосферу дозволяє збільшити час контакту розігрітих продуктів згорання із водяною сорочкою котла й забезпечити створення режиму спокійного горіння, що дозволяє збільшити теплопередачу від розігрітих продуктів згорання до теплоносія у водяній сорочці, а також суттєво зменшити кількість витраченого на розігрів палива. Для додаткового підвищення ефективності й економічності котла верхня топкова секція (3) у місці виходу продуктів згорання в атмосферу обладнана регулятором тяги (8) відповідно до патенту на корисну модель UA2624. Технічним результатом корисної моделі є створення простого, легкого й технологічного у виготовленні високоекономічного опалювального котла із двосекційною топковою камерою, інтервал потужності якого становить 10-50 Квт, а показник економічності перевищує показники відомих конструкцій на 30-35 %. 5 Комп’ютерна верстка М. Ломалова 63169 6 Підписне Тираж 23 прим. Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
