Ротор для магнітного двигуна

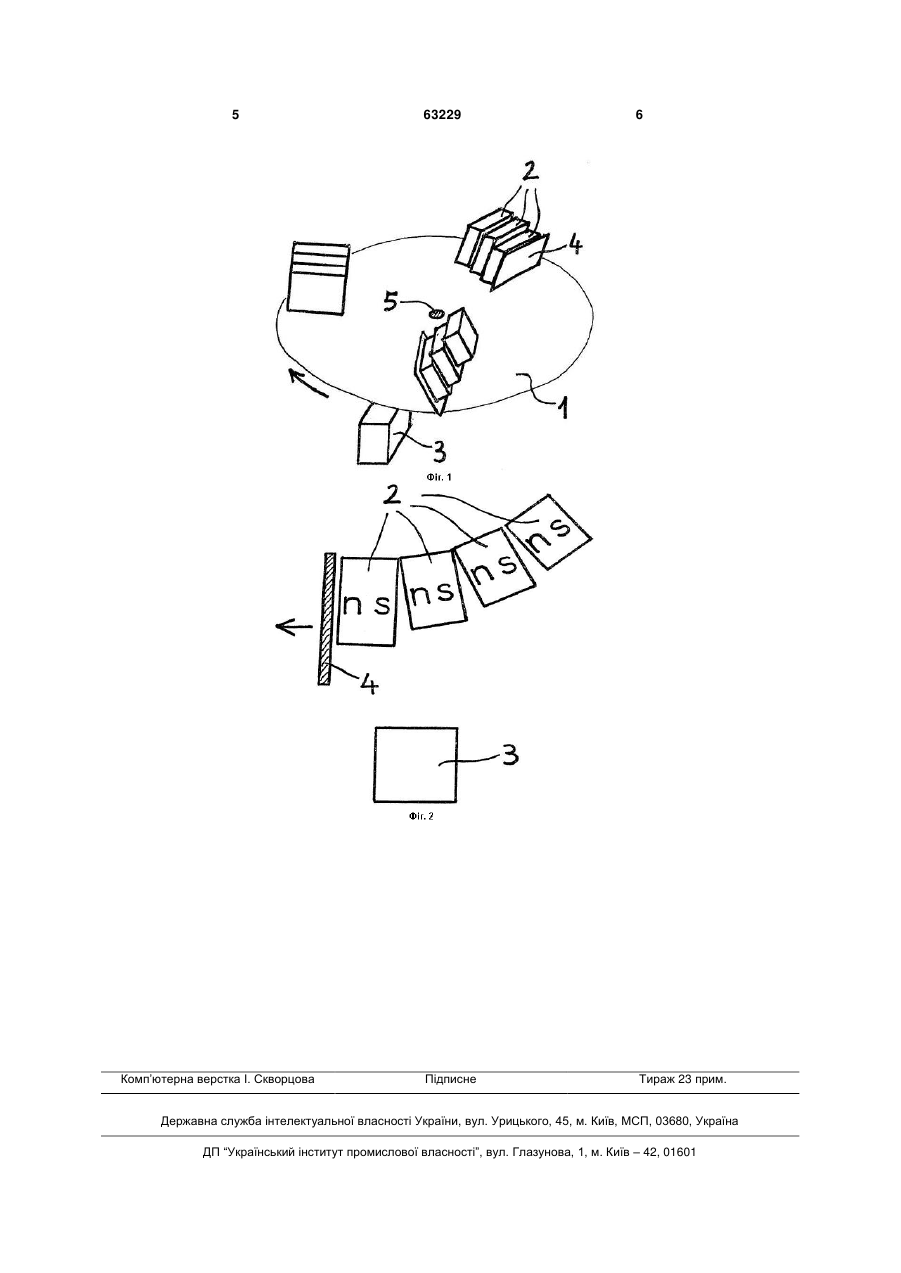

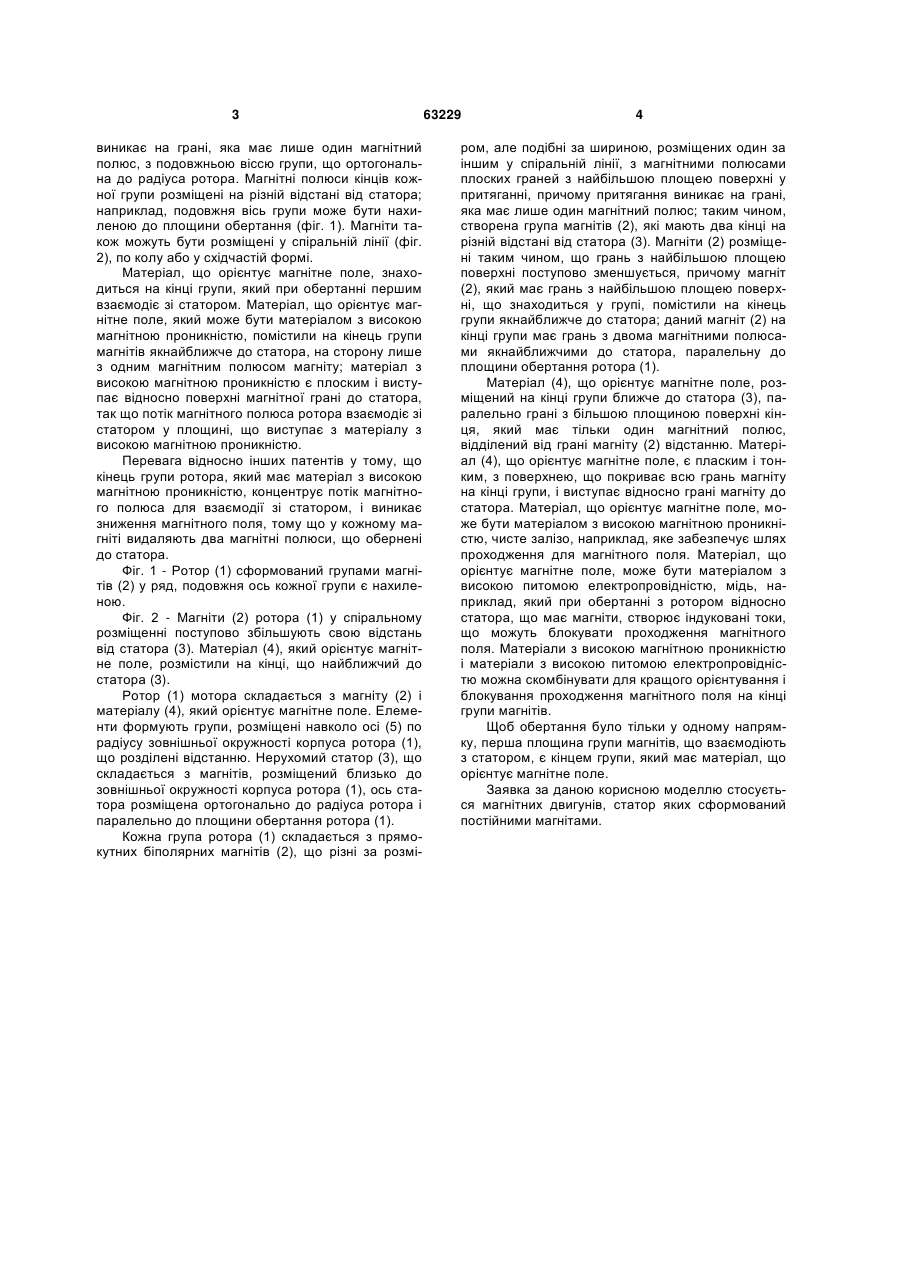

1. Ротор для магнітного двигуна, сформований магнітами (2) і матеріалом (4), що орієнтує магнітне поле, ці елементи формують групи, розміщені навколо осі (5), по радіусу зовнішньої окружності корпуса ротора (1), що розділені відстанню; нерухомий статор (3) розміщений близько до зовнішньої окружності корпуса ротора (1), з віссю статора, ортогональною до радіуса ротора і паралельною до площини обертання ротора; магніти ротора (2) мають лише один магнітний полюс на 3 виникає на грані, яка має лише один магнітний полюс, з подовжньою віссю групи, що ортогональна до радіуса ротора. Магнітні полюси кінців кожної групи розміщені на різній відстані від статора; наприклад, подовжня вісь групи може бути нахиленою до площини обертання (фіг. 1). Магніти також можуть бути розміщені у спіральній лінії (фіг. 2), по колу або у східчастій формі. Матеріал, що орієнтує магнітне поле, знаходиться на кінці групи, який при обертанні першим взаємодіє зі статором. Матеріал, що орієнтує магнітне поле, який може бути матеріалом з високою магнітною проникністю, помістили на кінець групи магнітів якнайближче до статора, на сторону лише з одним магнітним полюсом магніту; матеріал з високою магнітною проникністю є плоским і виступає відносно поверхні магнітної грані до статора, так що потік магнітного полюса ротора взаємодіє зі статором у площині, що виступає з матеріалу з високою магнітною проникністю. Перевага відносно інших патентів у тому, що кінець групи ротора, який має матеріал з високою магнітною проникністю, концентрує потік магнітного полюса для взаємодії зі статором, і виникає зниження магнітного поля, тому що у кожному магніті видаляють два магнітні полюси, що обернені до статора. Фіг. 1 - Ротор (1) сформований групами магнітів (2) у ряд, подовжня ось кожної групи є нахиленою. Фіг. 2 - Магніти (2) ротора (1) у спіральному розміщенні поступово збільшують свою відстань від статора (3). Матеріал (4), який орієнтує магнітне поле, розмістили на кінці, що найближчий до статора (3). Ротор (1) мотора складається з магніту (2) і матеріалу (4), який орієнтує магнітне поле. Елементи формують групи, розміщені навколо осі (5) по радіусу зовнішньої окружності корпуса ротора (1), що розділені відстанню. Нерухомий статор (3), що складається з магнітів, розміщений близько до зовнішньої окружності корпуса ротора (1), ось статора розміщена ортогонально до радіуса ротора і паралельно до площини обертання ротора (1). Кожна група ротора (1) складається з прямокутних біполярних магнітів (2), що різні за розмі 63229 4 ром, але подібні за шириною, розміщених один за іншим у спіральній лінії, з магнітними полюсами плоских граней з найбільшою площею поверхні у притяганні, причому притягання виникає на грані, яка має лише один магнітний полюс; таким чином, створена група магнітів (2), які мають два кінці на різній відстані від статора (3). Магніти (2) розміщені таким чином, що грань з найбільшою площею поверхні поступово зменшується, причому магніт (2), який має грань з найбільшою площею поверхні, що знаходиться у групі, помістили на кінець групи якнайближче до статора; даний магніт (2) на кінці групи має грань з двома магнітними полюсами якнайближчими до статора, паралельну до площини обертання ротора (1). Матеріал (4), що орієнтує магнітне поле, розміщений на кінці групи ближче до статора (3), паралельно грані з більшою площиною поверхні кінця, який має тільки один магнітний полюс, відділений від грані магніту (2) відстанню. Матеріал (4), що орієнтує магнітне поле, є пласким і тонким, з поверхнею, що покриває всю грань магніту на кінці групи, і виступає відносно грані магніту до статора. Матеріал, що орієнтує магнітне поле, може бути матеріалом з високою магнітною проникністю, чисте залізо, наприклад, яке забезпечує шлях проходження для магнітного поля. Матеріал, що орієнтує магнітне поле, може бути матеріалом з високою питомою електропровідністю, мідь, наприклад, який при обертанні з ротором відносно статора, що має магніти, створює індуковані токи, що можуть блокувати проходження магнітного поля. Матеріали з високою магнітною проникністю і матеріали з високою питомою електропровідністю можна скомбінувати для кращого орієнтування і блокування проходження магнітного поля на кінці групи магнітів. Щоб обертання було тільки у одному напрямку, перша площина групи магнітів, що взаємодіють з статором, є кінцем групи, який має матеріал, що орієнтує магнітне поле. Заявка за даною корисною моделлю стосується магнітних двигунів, статор яких сформований постійними магнітами. 5 Комп’ютерна верстка І. Скворцова 63229 6 Підписне Тираж 23 прим. Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
