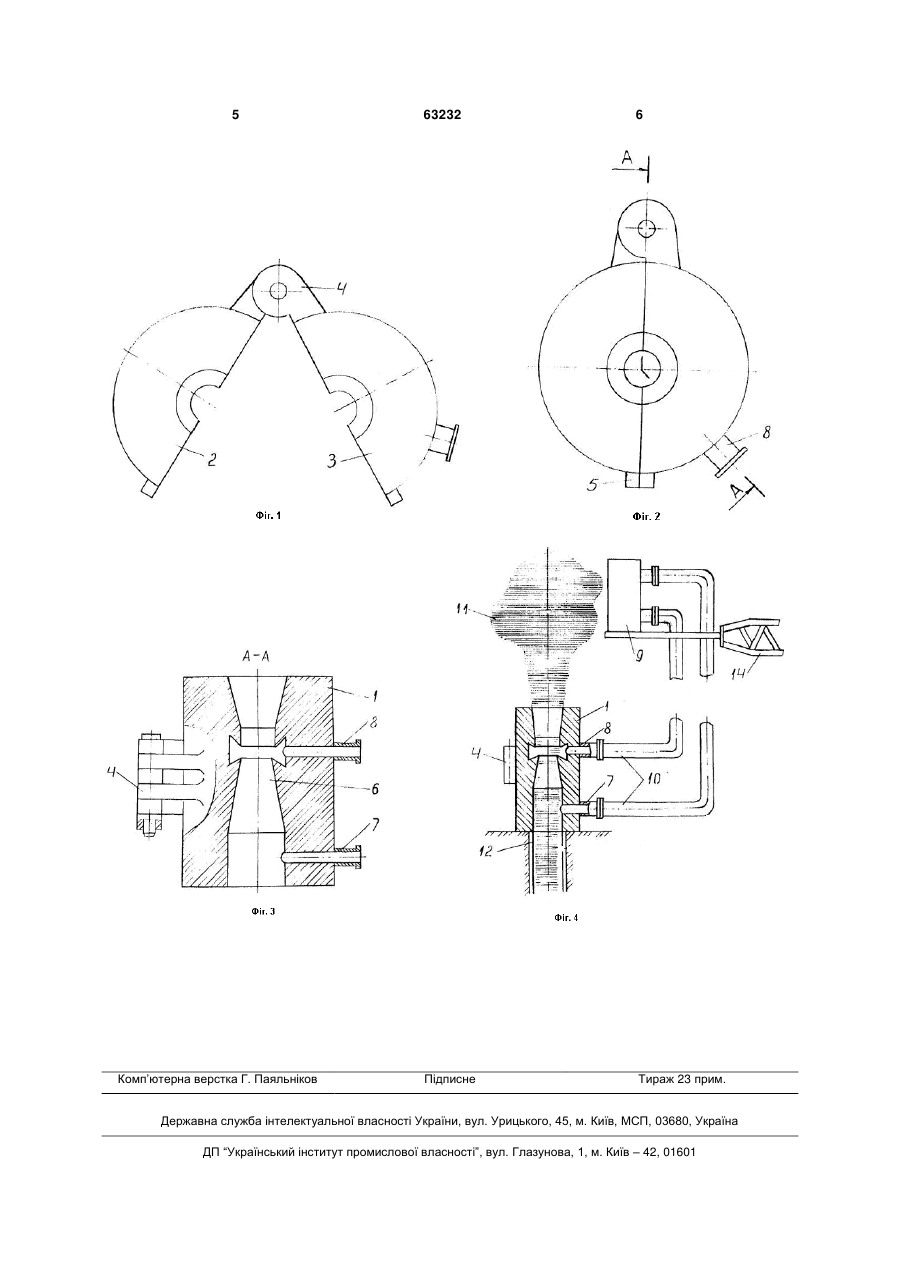

Пристрій для гасіння пожежі фонтануючих продуктів

Пристрій для гасіння пожежі фонтануючих продуктів, що містить корпус, який має внутрішні порожнини, що разом утворюють ежектуючий при 3 нагріваються. Внаслідок більш низького статичного тиску продуктів в області дроселювання і підвищеної температури поверненого потоку продуктів в порівнянні з температурою основного потоку, в звуженні сопла Вентурі фонтануючий продукт частково або повністю переходить в інший фазовий стан - пароподібний. Пари закипаючих фонтануючих продуктів передавлюють в області звуження сопла Вентурі основний потік продуктів, внаслідок чого його витрата зменшується. Для збільшення витрати фонтануючих продуктів зменшують кількість тепла, підведеного до теплообмінника. Таким чином, витрата фонтануючих продуктів через пристрій залежить від зміни теплових навантажень, діючих на теплообмінник. Шляхом зміни теплових навантажень на теплообмінник від джерела тепла вогнища спалаху фонтануючих продуктів можна досягти таких умов, при яких буде порушене стійке підживлення верхньої частини фонтана, що горить, знизу, внаслідок чого відбудеться відрив верхньої частини фонтана, що горить, від нижньої, що (розрив фонтана) і призведе до гасіння полум'я. Наведена сукупність ознак вирішує поставлену задачу, а саме забезпечує підвищення ефективності гасіння пожежі фонтануючих продуктів при одночасному зменшенні витрат. Суть корисної моделі пояснюється кресленнями, на яких зображено: на фіг. 1 показано пристрій в розімкнутому положенні, вигляд зверху; на фіг. 2 - те ж, в зімкнутому положенні, на фіг. 3 - розріз АА на фіг. 2; на фіг. 4 - схема роботи пристрою. Пристрій для гасіння пожежі фонтануючих продуктів містить масивний корпус 1, який складається з двох симетричних частин 2 і 3, що з'єднується між собою шарніром 4. В зімкнутому положенні частини 2 і 3 утримуються запором 5. Корпус 1 має внутрішні порожнини, що разом утворюють ежектуючий пристрій, який виконаний у вигляді сопла Вентурі 6, звужена частина якого видовжена. В місце звуження сопла Вентурі 6 виконана кільцева щілина. На зовнішній поверхні корпусу 1 встановлені патрубки відводу 7 та повернення 8 фонтануючих продуктів, які підключені відповідно перед соплом Вентурі 6 і до кільцевої щілини звуження сопла Вентурі 6. Поза корпусом 1 додатково встановлений теплообмінник 9, який приєднаний трубопроводами 10 до патрубків 7 і 8. Теплообмінник 9 контактує з джерелом тепла 11 від вогнища спалаху фонтануючих продуктів. Пристрій працює таким чином. Частини 2 і 3 корпусу 1 розсовуються за допомогою шарніра 4 і в розімкнутому положенні при 63232 4 стрій насовується на устя свердловини 12. Частини 2 і 3 корпусу 1 зсовують і фіксують в зімкнутому положенні запором 5. Ежектуючий пристрій починає функціонувати як єдине ціле. В пристрої основний потік фонтануючих продуктів напряму надходить в сопло Вентурі 6. За рахунок ежектуючих властивостей струменя фонтануючих продуктів основного потоку, що має високу швидкість витоку і високий динамічний напір, в ежектуючому пристрої створюється перепад тиску. Під впливом перепаду тиску частина потоку фонтануючих продуктів проходить по обвідному каналу через патрубок відводу 7, теплообмінник 9 з приєднувальними трубопроводами 10 і повертається в основосновний потік патрубком повернення 8 через кільцеву щілину звуження сопла Вентурі 6. Теплообмінник 9 встановлюється за допомогою щогли 14 автокрана (або іншим відомим способом) поблизу джерела тепла 11 від вогнища спалаху фонтануючих продуктів. В теплообміннику 9 фонтануючі продукти нагріваються. Внаслідок більш низького статичного тиску продуктів в області дроселювання і підвищеної температури поверненого потоку, в кільцевій щілині звуження сопла Вентурі 6 фонтануючий продукт частково або повністю переходить в інший фазовий стан - пароподібний. Пари закипаючих фонтануючих продуктів передавлюють в області кільцевої щілини звуження сопла Вентурі 6 основний потік продуктів, внаслідок чого його витрата зменшується. Для збільшення витрати фонтануючих продуктів зменшують кількість тепла, підведеного до теплообмінника 9 від джерела тепла 11 вогнища спалаху фонтануючих продуктів. Таким чином, витрата фонтануючих продуктів через пристрій залежить від зміни теплових навантажень, діючих на теплообмінник 9. Шляхом зміни теплових навантажень на теплообмінник 9 від джерела тепла 11 вогнища спалаху фонтануючих продуктів можна досягти таких умов, при яких буде порушене стійке підживлення верхньої частини фонтана, що горить, знизу, внаслідок чого відбудеться відрив верхньої частини фонтана, що горить, від нижньої, що (розрив фонтану) і призведе до гасіння полум'я. Таким чином, пропонований пристрій для гасіння пожежі фонтануючих продуктів, який базується на комбінації використання ежектуючих властивостей струменя фонтануючих продуктів і енергії тепла від вогнища спалаху фонтануючих продуктів, дозволяє забезпечити підвищення ефективності гасіння пожежі, а також зменшення витрат на гасіння пожежі за рахунок виключення операції підготовки і використання дефіцитних робочих агентів високої вартості. 5 Комп’ютерна верстка Г. Паяльніков 63232 6 Підписне Тираж 23 прим. Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
