Качановідокремлювальний апарат з конусним вальцем
Номер патенту: 63261
Опубліковано: 10.10.2011
Автори: Завірюха Микола Володимирович, Бондаренко Олександр Володимирович, Пилип Володимир Єгорович
Формула / Реферат
Качановідокремлювальний апарат з конусним вальцем, який містить один ротор та інтегрований різально-подрібнювальний пристрій, який відрізняється тим, що протягувальний валець виконаний поступово зменшуваного діаметра, наближеного до зони відокремлення качана, з можливістю зменшити силу удару при його відокремленні і поступово збільшеного діаметра до його кінця після зони відокремлення з можливістю збільшування швидкості протягування залишеної частини стебла.
Текст

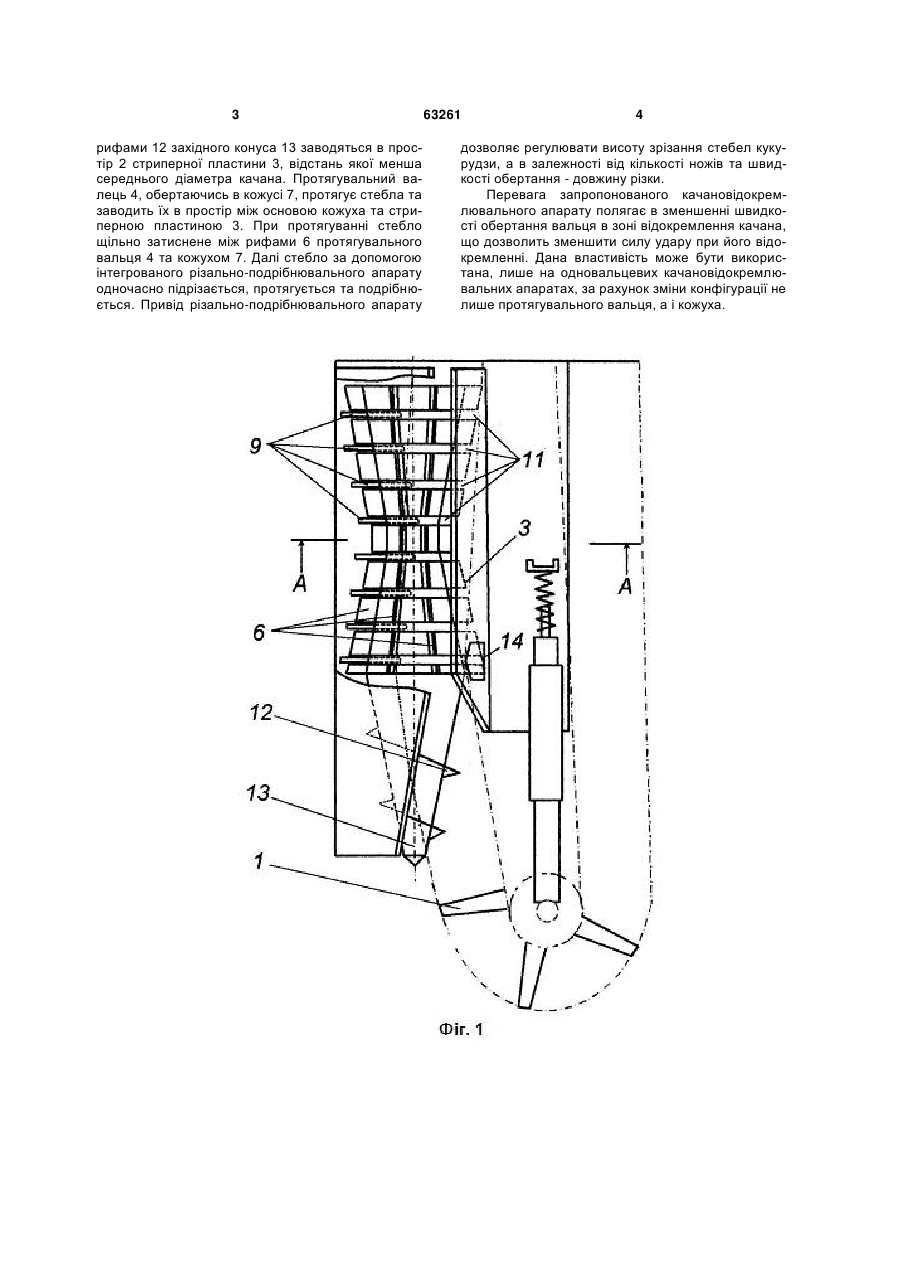

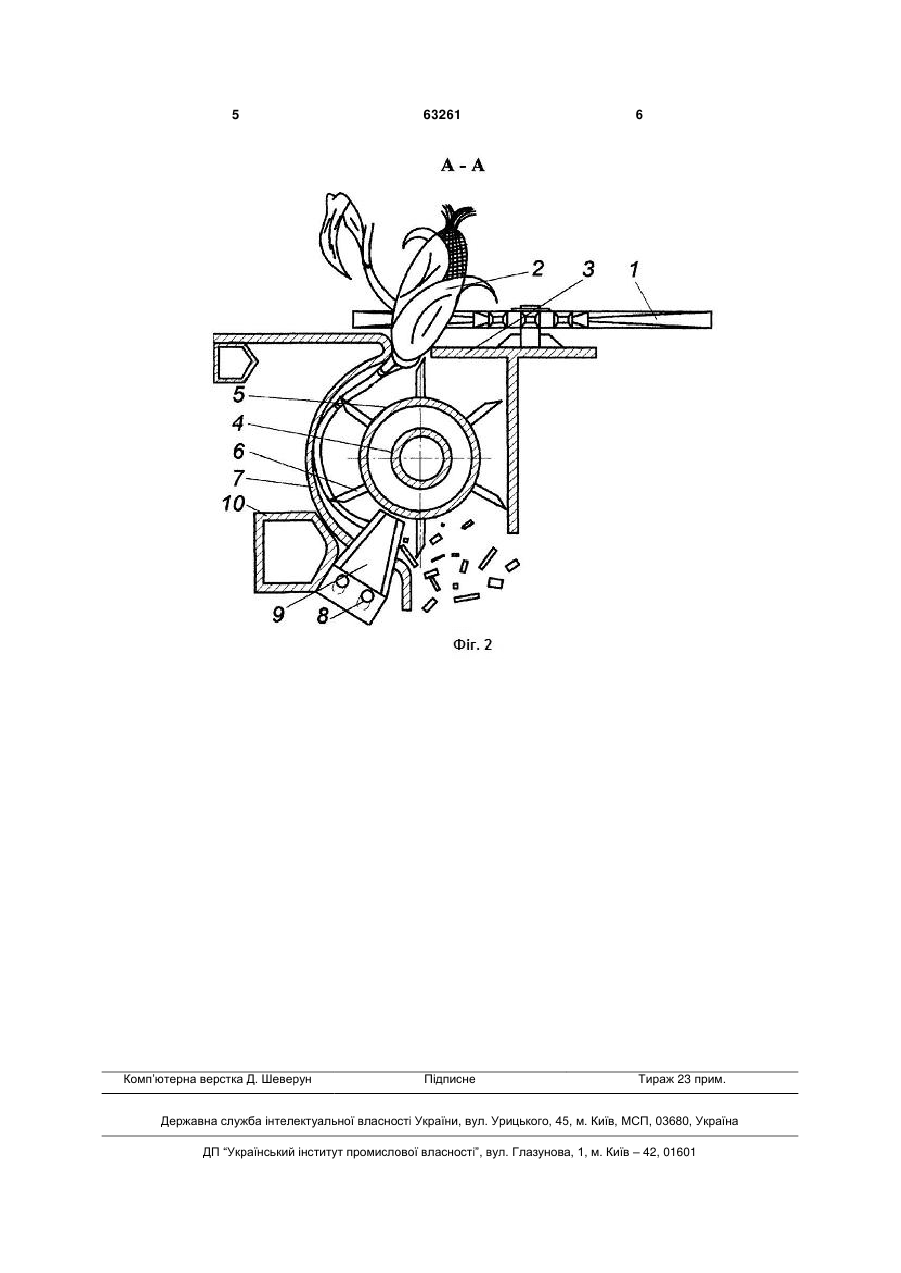

Качановідокремлювальний апарат з конусним вальцем, який містить один ротор та інтегрований 3 рифами 12 західного конуса 13 заводяться в простір 2 стриперної пластини 3, відстань якої менша середнього діаметра качана. Протягувальний валець 4, обертаючись в кожусі 7, протягує стебла та заводить їх в простір між основою кожуха та стриперною пластиною 3. При протягуванні стебло щільно затиснене між рифами 6 протягувального вальця 4 та кожухом 7. Далі стебло за допомогою інтегрованого різально-подрібнювального апарату одночасно підрізається, протягується та подрібнюється. Привід різально-подрібнювального апарату 63261 4 дозволяє регулювати висоту зрізання стебел кукурудзи, а в залежності від кількості ножів та швидкості обертання - довжину різки. Перевага запропонованого качановідокремлювального апарату полягає в зменшенні швидкості обертання вальця в зоні відокремлення качана, що дозволить зменшити силу удару при його відокремленні. Дана властивість може бути використана, лише на одновальцевих качановідокремлювальних апаратах, за рахунок зміни конфігурації не лише протягувального вальця, а і кожуха. 5 Комп’ютерна верстка Д. Шеверун 63261 6 Підписне Тираж 23 прим. Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюSnapping unit with conic roller
Автори англійськоюBondarenko Oleksandr Volodymyrovych, Zaviriukha Mykola Volodymyrovych, Pylyp Volodymyr Yehorovych
Назва патенту російськоюПочаткоотделяющий аппарат с конусным вальцом
Автори російськоюБондаренко Александр Владимирович, Завирюха Николай Владимирович, Пилип Владимир Егорович
МПК / Мітки
МПК: A01D 45/02
Мітки: качановідокремлювальний, вальцем, конусним, апарат
