Апарат для каталітичного очищення газів

Формула / Реферат | Подібні патенти | МПК / Мітки | Додаткова інформація | Код посилання

Номер патенту: 63278

Опубліковано: 10.10.2011

Автори: Васильєв Олексій Олегович, Толстих Андрій Станіславович, Погребняк Володимир Григорович, Железняк Кристина Олександрівна

Завантажити PDF файл.

Формула / Реферат

Текст

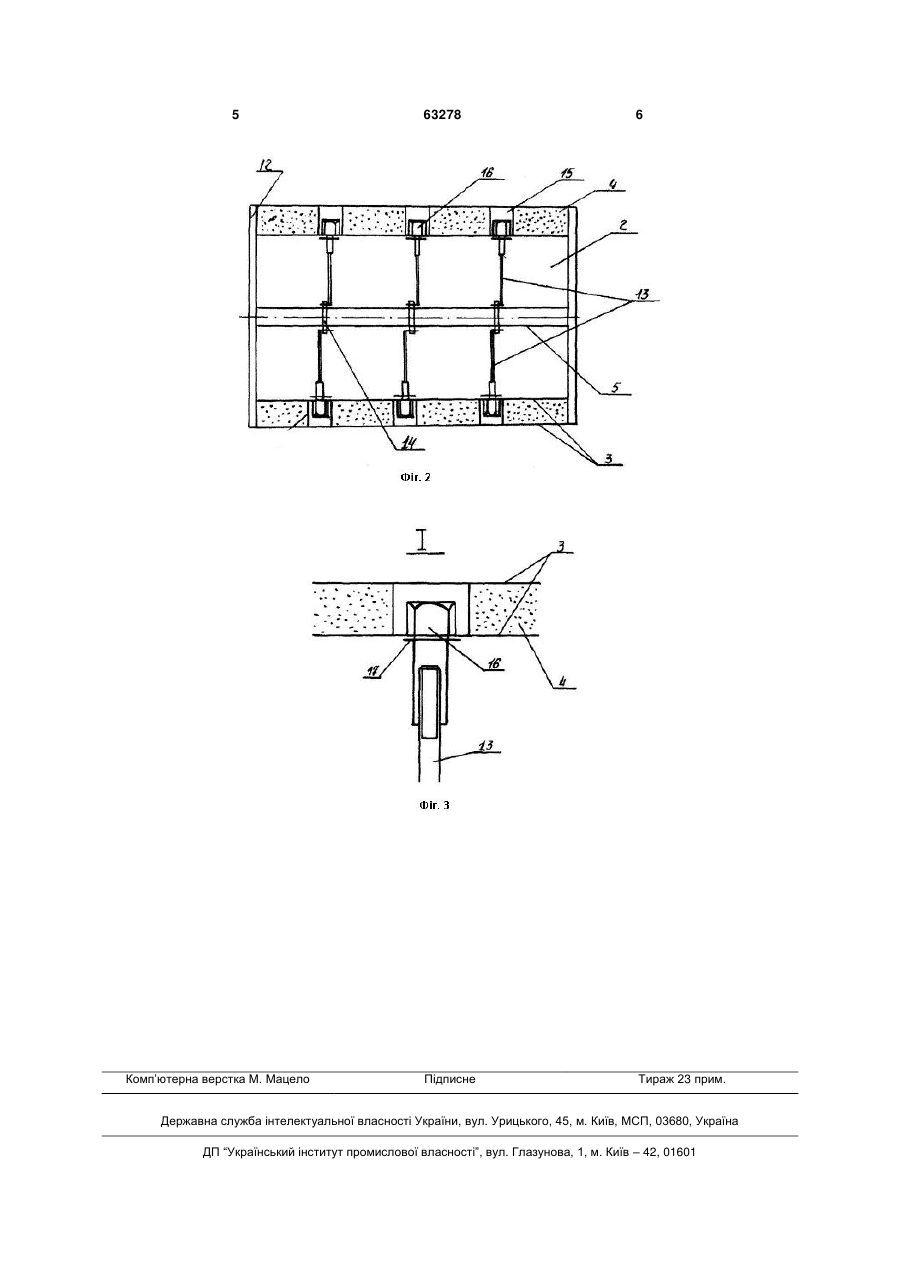

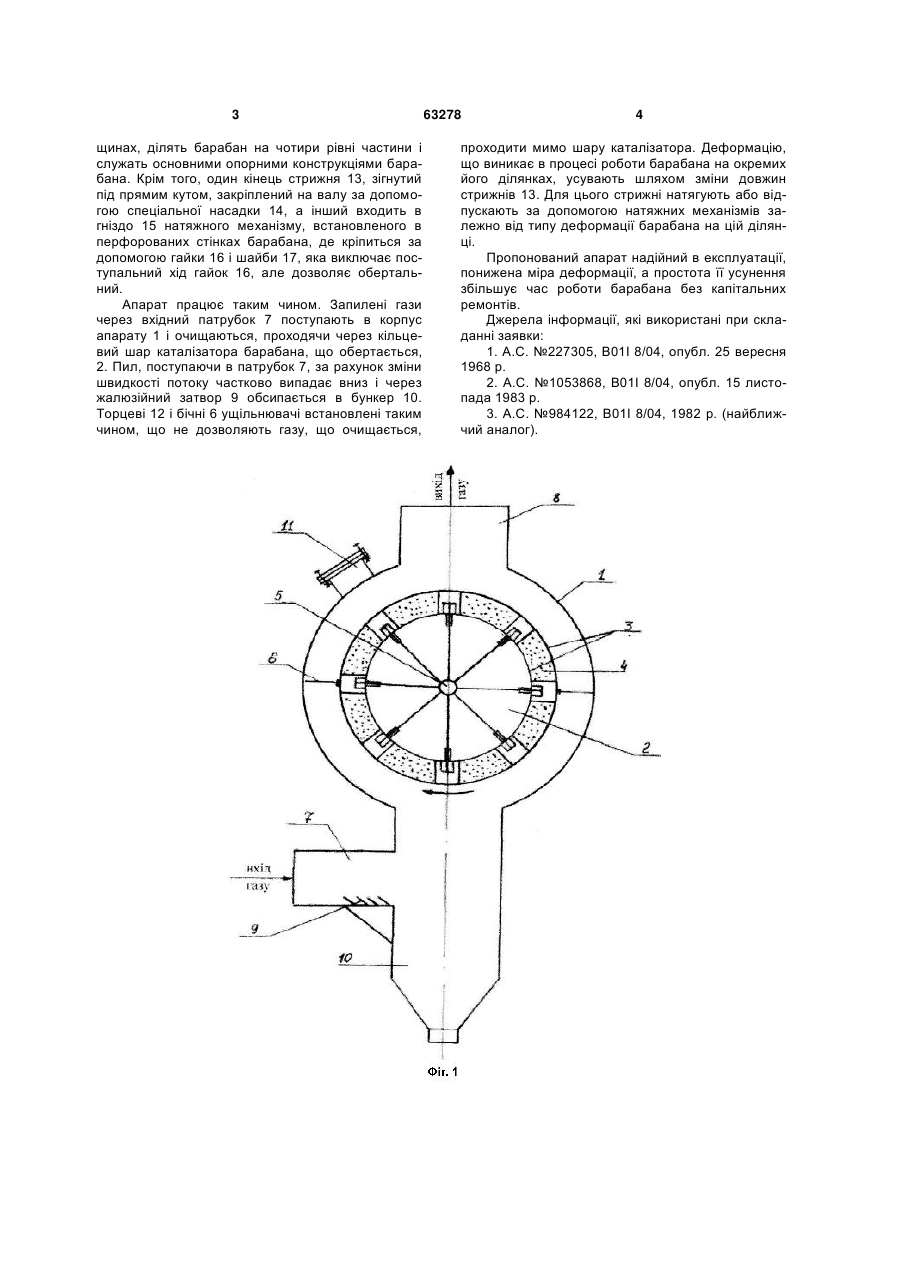

Апарат для каталітичного очищення газів, що містить корпус з вхідним і вихідним патрубками, контактний вузол, виконаний у вигляді барабана, що обертається, з подвійними стінками, між якими засипаний каталізатор і оснащений торцевими і бічними ущільненнями, який відрізняється тим, що в порожнині барабана радіально в паралельних площинах, що ділять барабан на рівні частини, встановлені металеві регульовані стрижні. (19) (21) u201100997 (22) 31.01.2011 (24) 10.10.2011 (46) 10.10.2011, Бюл.№ 19, 2011 р. (72) ПОГРЕБНЯК ВОЛОДИМИР ГРИГОРОВИЧ, ТОЛСТИХ АНДРІЙ СТАНІСЛАВОВИЧ, ВАСИЛЬЄВ ОЛЕКСІЙ ОЛЕГОВИЧ, ЖЕЛЕЗНЯК КРИСТИНА ОЛЕКСАНДРІВНА (73) ДОНЕЦЬКИЙ НАЦІОНАЛЬНИЙ УНІВЕРСИТЕТ ЕКОНОМІКИ І ТОРГІВЛІ ІМЕНІ МИХАЙЛА ТУГАНБАРАНОВСЬКОГО 3 щинах, ділять барабан на чотири рівні частини і служать основними опорними конструкціями барабана. Крім того, один кінець стрижня 13, зігнутий під прямим кутом, закріплений на валу за допомогою спеціальної насадки 14, а інший входить в гніздо 15 натяжного механізму, встановленого в перфорованих стінках барабана, де кріпиться за допомогою гайки 16 і шайби 17, яка виключає поступальний хід гайок 16, але дозволяє обертальний. Апарат працює таким чином. Запилені гази через вхідний патрубок 7 поступають в корпус апарату 1 і очищаються, проходячи через кільцевий шар каталізатора барабана, що обертається, 2. Пил, поступаючи в патрубок 7, за рахунок зміни швидкості потоку частково випадає вниз і через жалюзійний затвор 9 обсипається в бункер 10. Торцеві 12 і бічні 6 ущільнювачі встановлені таким чином, що не дозволяють газу, що очищається, 63278 4 проходити мимо шару каталізатора. Деформацію, що виникає в процесі роботи барабана на окремих його ділянках, усувають шляхом зміни довжин стрижнів 13. Для цього стрижні натягують або відпускають за допомогою натяжних механізмів залежно від типу деформації барабана на цій ділянці. Пропонований апарат надійний в експлуатації, понижена міра деформації, а простота її усунення збільшує час роботи барабана без капітальних ремонтів. Джерела інформації, які використані при складанні заявки: 1. А.С. №227305, В01І 8/04, опубл. 25 вересня 1968 р. 2. А.С. №1053868, В01І 8/04, опубл. 15 листопада 1983 p. 3. А.С. №984122, В01І 8/04, 1982 р. (найближчий аналог). 5 Комп’ютерна верстка М. Мацело 63278 6 Підписне Тираж 23 прим. Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601

Дивитися

Додаткова інформація

Назва патенту англійською

Apparatus for catalytic purification of gases

Автори англійською

Pohrebniak Volodymyr Hryhorovych, Tolstykh Andrii Stanislavovych, Vasyliev Oleksii Olehovych, Zhelezniak Krystyna Oleksandrivna

Назва патенту російською

Аппарат для каталитической очистки газов

Автори російською

Погребняк Владимир Григорьевич, Толстых Андрей Станиславович, Васильев Алексей Олегович, Железняк Кристина Александровна

МПК / Мітки

МПК: B01J 8/10

Мітки: очищення, каталітичного, газів, апарат
