Агрегат для обезводнення і нагріву біомаси перед брикетуванням

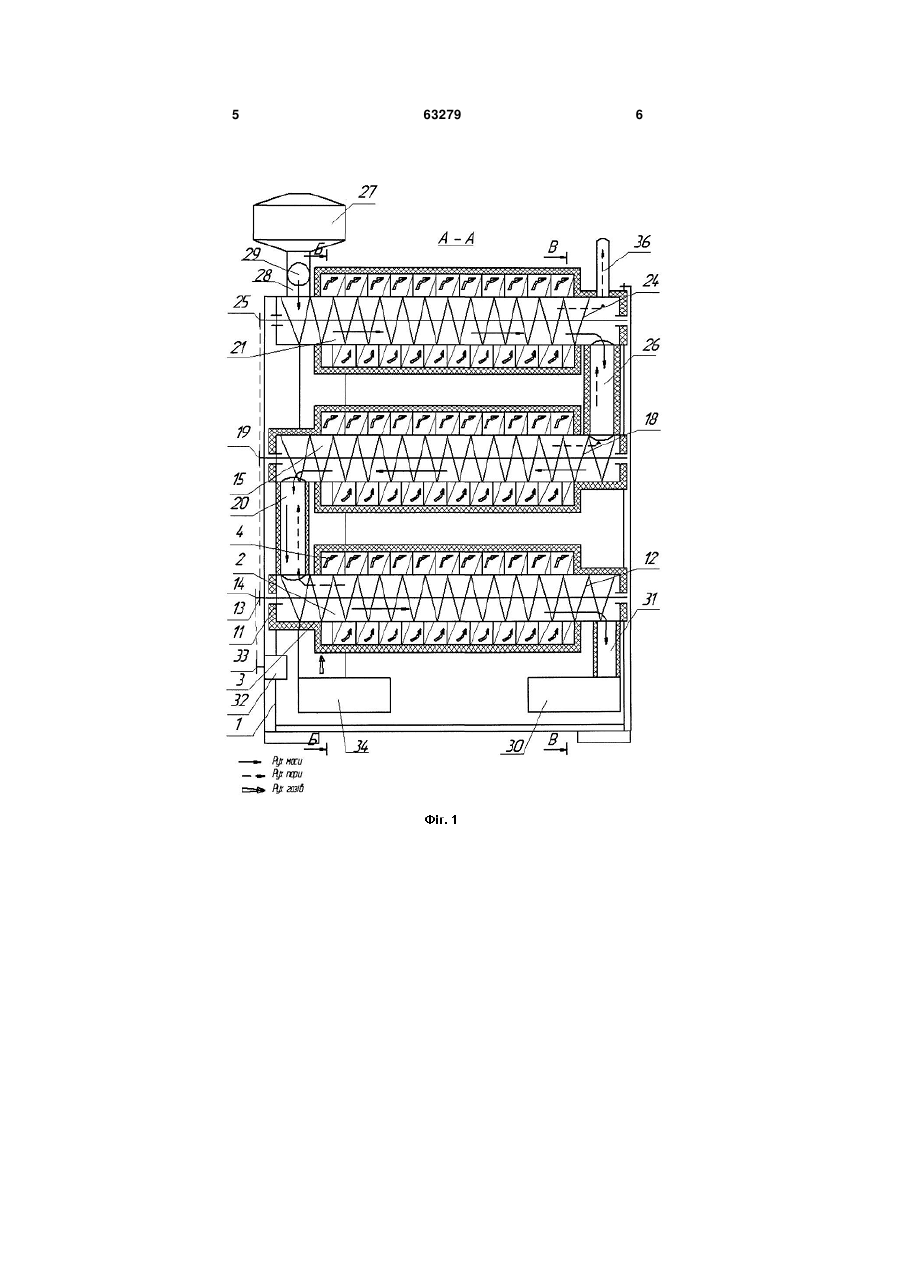

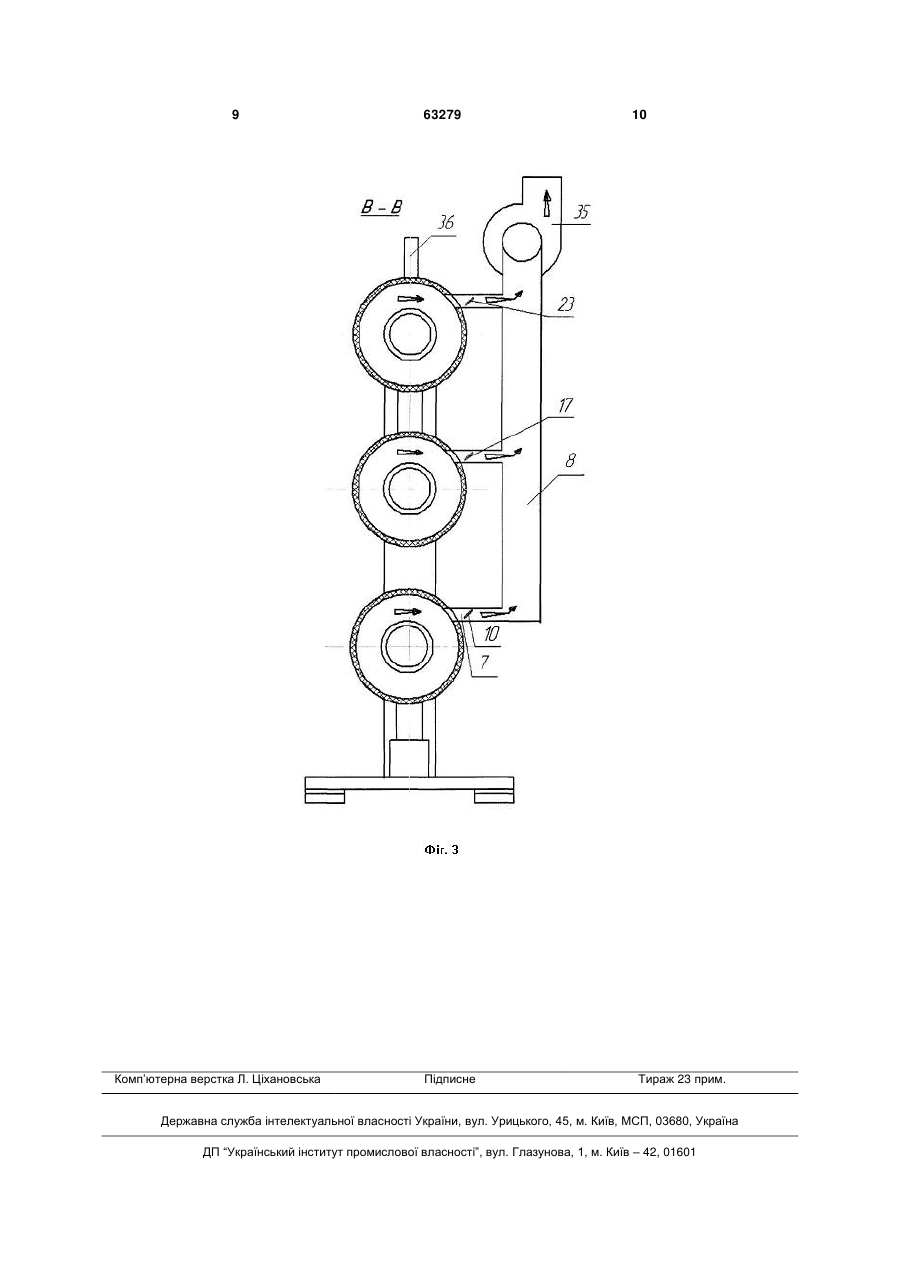

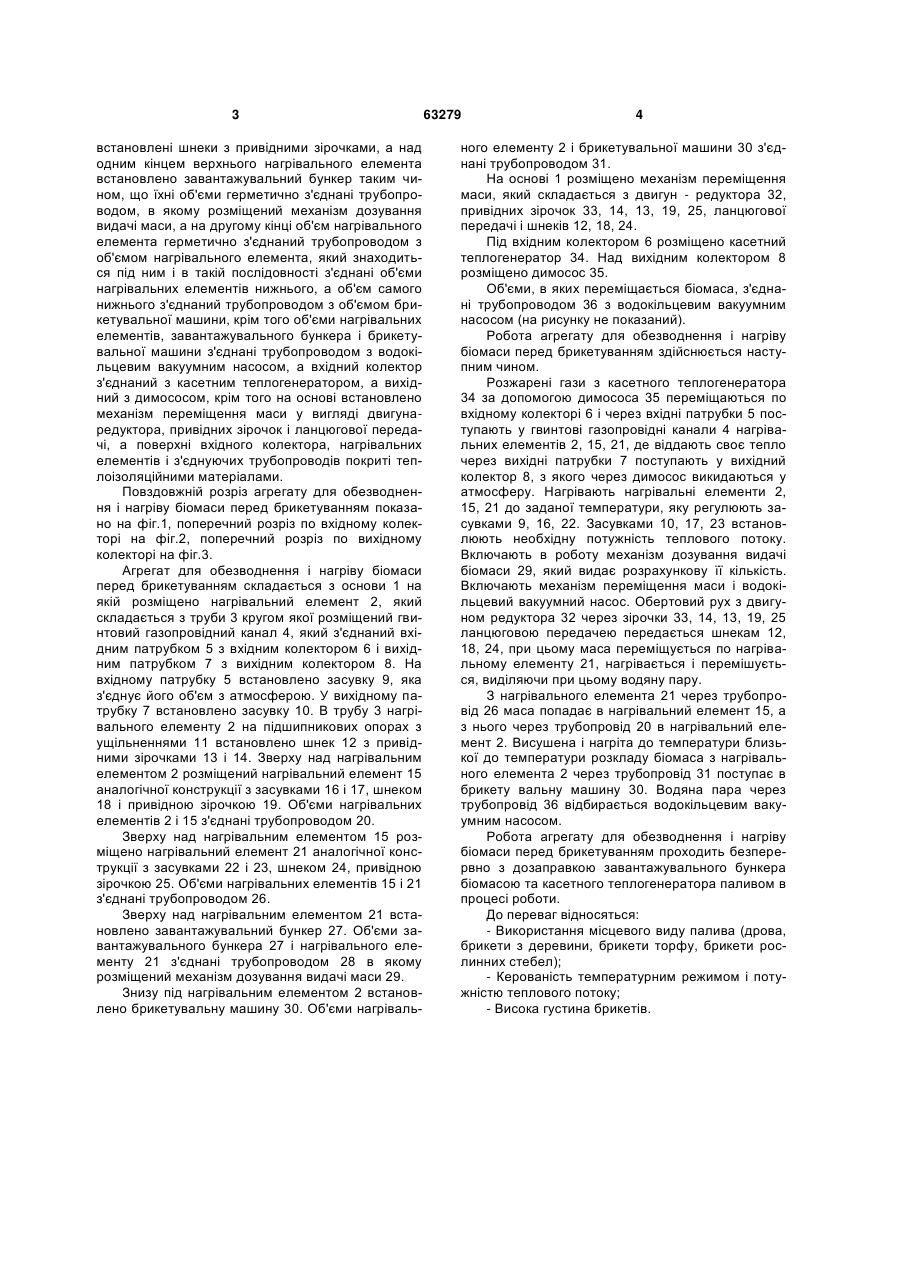

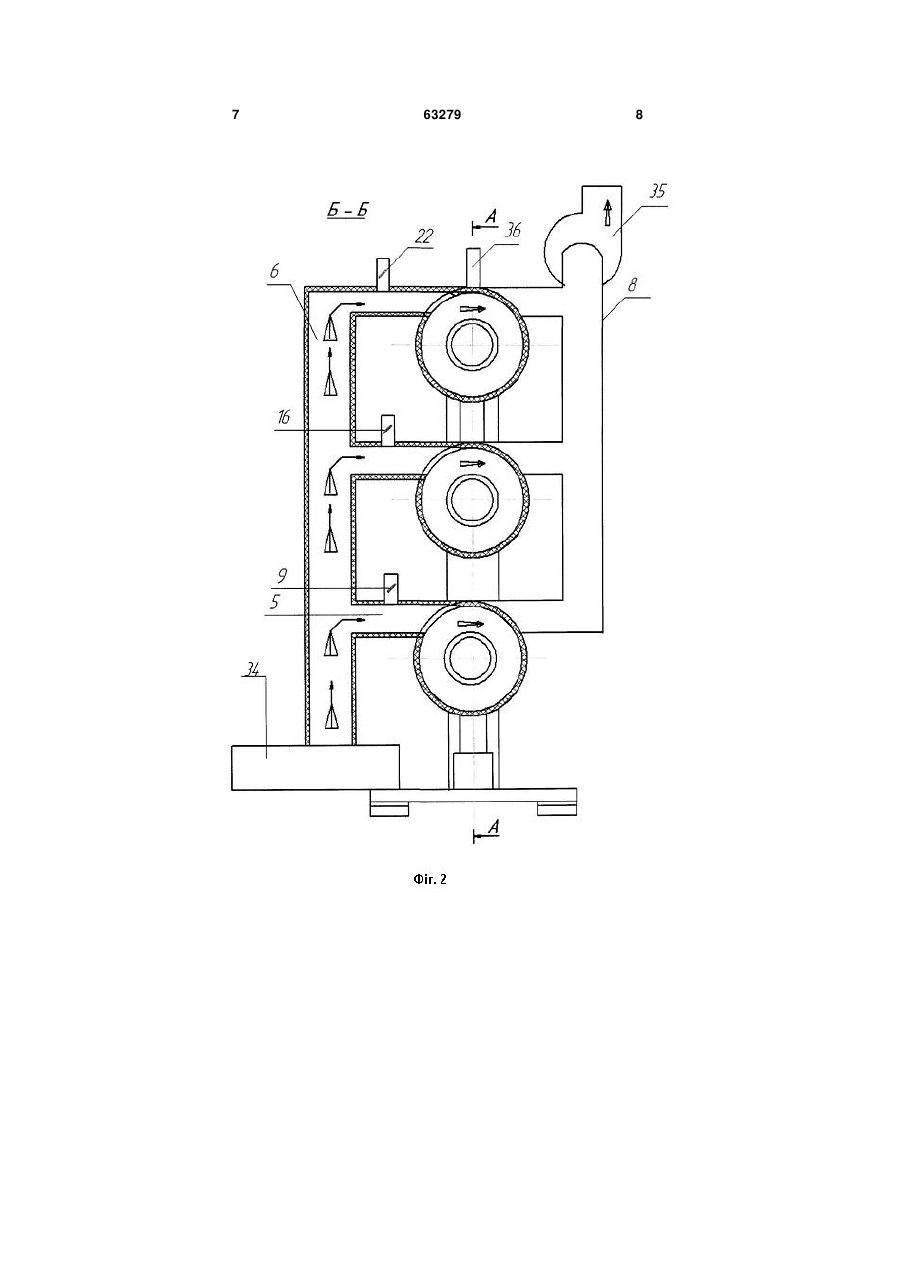

Агрегат для обезводнення і нагріву біомаси перед брикетуванням, що виконаний у вигляді основи, нагрівальних елементів, вхідного та вихідного колекторів, димососа, завантажувального бункера, механізму дозування видачі маси, механізму переміщення маси, водокільцевого вакуумного насоса, який відрізняється тим, що на основі один над одним жорстко встановлено певну кількість трубчатих нагрівальних елементів, які складаються з труб, навколо яких розміщені гвинтові газопровідні канали, з'єднані з вхідним і вихідним колекторами патрубками, а вхідні патрубки з'єдна U 2 63279 1 3 встановлені шнеки з привідними зірочками, а над одним кінцем верхнього нагрівального елемента встановлено завантажувальний бункер таким чином, що їхні об'єми герметично з'єднані трубопроводом, в якому розміщений механізм дозування видачі маси, а на другому кінці об'єм нагрівального елемента герметично з'єднаний трубопроводом з об'ємом нагрівального елемента, який знаходиться під ним і в такій послідовності з'єднані об'єми нагрівальних елементів нижнього, а об'єм самого нижнього з'єднаний трубопроводом з об'ємом брикетувальної машини, крім того об'єми нагрівальних елементів, завантажувального бункера і брикетувальної машини з'єднані трубопроводом з водокільцевим вакуумним насосом, а вхідний колектор з'єднаний з касетним теплогенератором, а вихідний з димососом, крім того на основі встановлено механізм переміщення маси у вигляді двигунаредуктора, привідних зірочок і ланцюгової передачі, а поверхні вхідного колектора, нагрівальних елементів і з'єднуючих трубопроводів покриті теплоізоляційними матеріалами. Повздовжній розріз агрегату для обезводнення і нагріву біомаси перед брикетуванням показано на фіг.1, поперечний розріз по вхідному колекторі на фіг.2, поперечний розріз по вихідному колекторі на фіг.3. Агрегат для обезводнення і нагріву біомаси перед брикетуванням складається з основи 1 на якій розміщено нагрівальний елемент 2, який складається з труби 3 кругом якої розміщений гвинтовий газопровідний канал 4, який з'єднаний вхідним патрубком 5 з вхідним колектором 6 і вихідним патрубком 7 з вихідним колектором 8. На вхідному патрубку 5 встановлено засувку 9, яка з'єднує його об'єм з атмосферою. У вихідному патрубку 7 встановлено засувку 10. В трубу 3 нагрівального елементу 2 на підшипникових опорах з ущільненнями 11 встановлено шнек 12 з привідними зірочками 13 і 14. Зверху над нагрівальним елементом 2 розміщений нагрівальний елемент 15 аналогічної конструкції з засувками 16 і 17, шнеком 18 і привідною зірочкою 19. Об'єми нагрівальних елементів 2 і 15 з'єднані трубопроводом 20. Зверху над нагрівальним елементом 15 розміщено нагрівальний елемент 21 аналогічної конструкції з засувками 22 і 23, шнеком 24, привідною зірочкою 25. Об'єми нагрівальних елементів 15 і 21 з'єднані трубопроводом 26. Зверху над нагрівальним елементом 21 встановлено завантажувальний бункер 27. Об'єми завантажувального бункера 27 і нагрівального елементу 21 з'єднані трубопроводом 28 в якому розміщений механізм дозування видачі маси 29. Знизу під нагрівальним елементом 2 встановлено брикетувальну машину 30. Об'єми нагріваль 63279 4 ного елементу 2 і брикетувальної машини 30 з'єднані трубопроводом 31. На основі 1 розміщено механізм переміщення маси, який складається з двигун - редуктора 32, привідних зірочок 33, 14, 13, 19, 25, ланцюгової передачі і шнеків 12, 18, 24. Під вхідним колектором 6 розміщено касетний теплогенератор 34. Над вихідним колектором 8 розміщено димосос 35. Об'єми, в яких переміщається біомаса, з'єднані трубопроводом 36 з водокільцевим вакуумним насосом (на рисунку не показаний). Робота агрегату для обезводнення і нагріву біомаси перед брикетуванням здійснюється наступним чином. Розжарені гази з касетного теплогенератора 34 за допомогою димососа 35 переміщаються по вхідному колекторі 6 і через вхідні патрубки 5 поступають у гвинтові газопровідні канали 4 нагрівальних елементів 2, 15, 21, де віддають своє тепло через вихідні патрубки 7 поступають у вихідний колектор 8, з якого через димосос викидаються у атмосферу. Нагрівають нагрівальні елементи 2, 15, 21 до заданої температури, яку регулюють засувками 9, 16, 22. Засувками 10, 17, 23 встановлюють необхідну потужність теплового потоку. Включають в роботу механізм дозування видачі біомаси 29, який видає розрахункову її кількість. Включають механізм переміщення маси і водокільцевий вакуумний насос. Обертовий рух з двигуном редуктора 32 через зірочки 33, 14, 13, 19, 25 ланцюговою передачею передається шнекам 12, 18, 24, при цьому маса переміщується по нагрівальному елементу 21, нагрівається і перемішується, виділяючи при цьому водяну пару. З нагрівального елемента 21 через трубопровід 26 маса попадає в нагрівальний елемент 15, а з нього через трубопровід 20 в нагрівальний елемент 2. Висушена і нагріта до температури близької до температури розкладу біомаса з нагрівального елемента 2 через трубопровід 31 поступає в брикету вальну машину 30. Водяна пара через трубопровід 36 відбирається водокільцевим вакуумним насосом. Робота агрегату для обезводнення і нагріву біомаси перед брикетуванням проходить безперервно з дозаправкою завантажувального бункера біомасою та касетного теплогенератора паливом в процесі роботи. До переваг відносяться: - Використання місцевого виду палива (дрова, брикети з деревини, брикети торфу, брикети рослинних стебел); - Керованість температурним режимом і потужністю теплового потоку; - Висока густина брикетів. 5 63279 6 7 63279 8 9 Комп’ютерна верстка Л. Ціхановська 63279 Підписне 10 Тираж 23 прим. Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
