Контактний апарат для очищення відхідних газів від діоксиду сірки і пилу

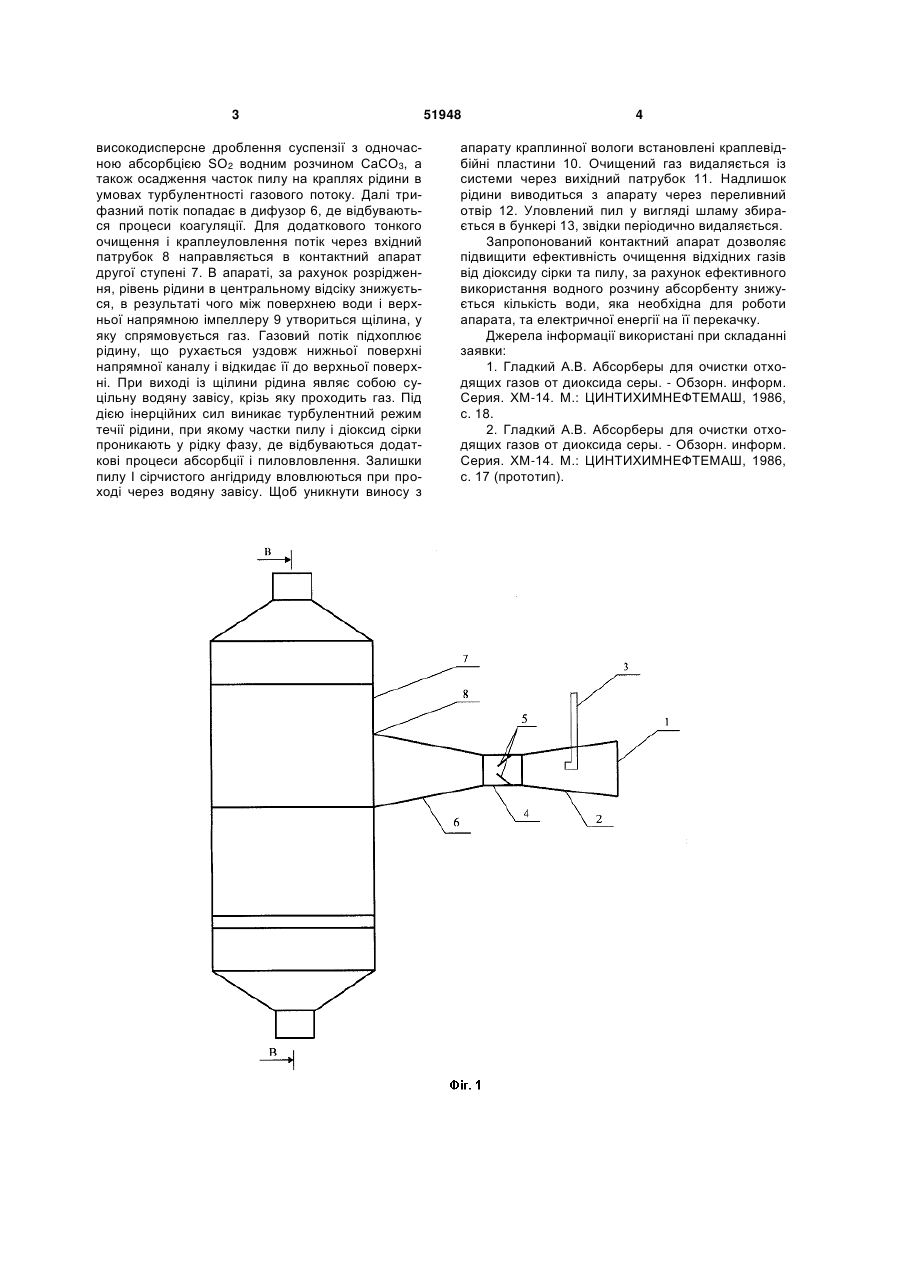

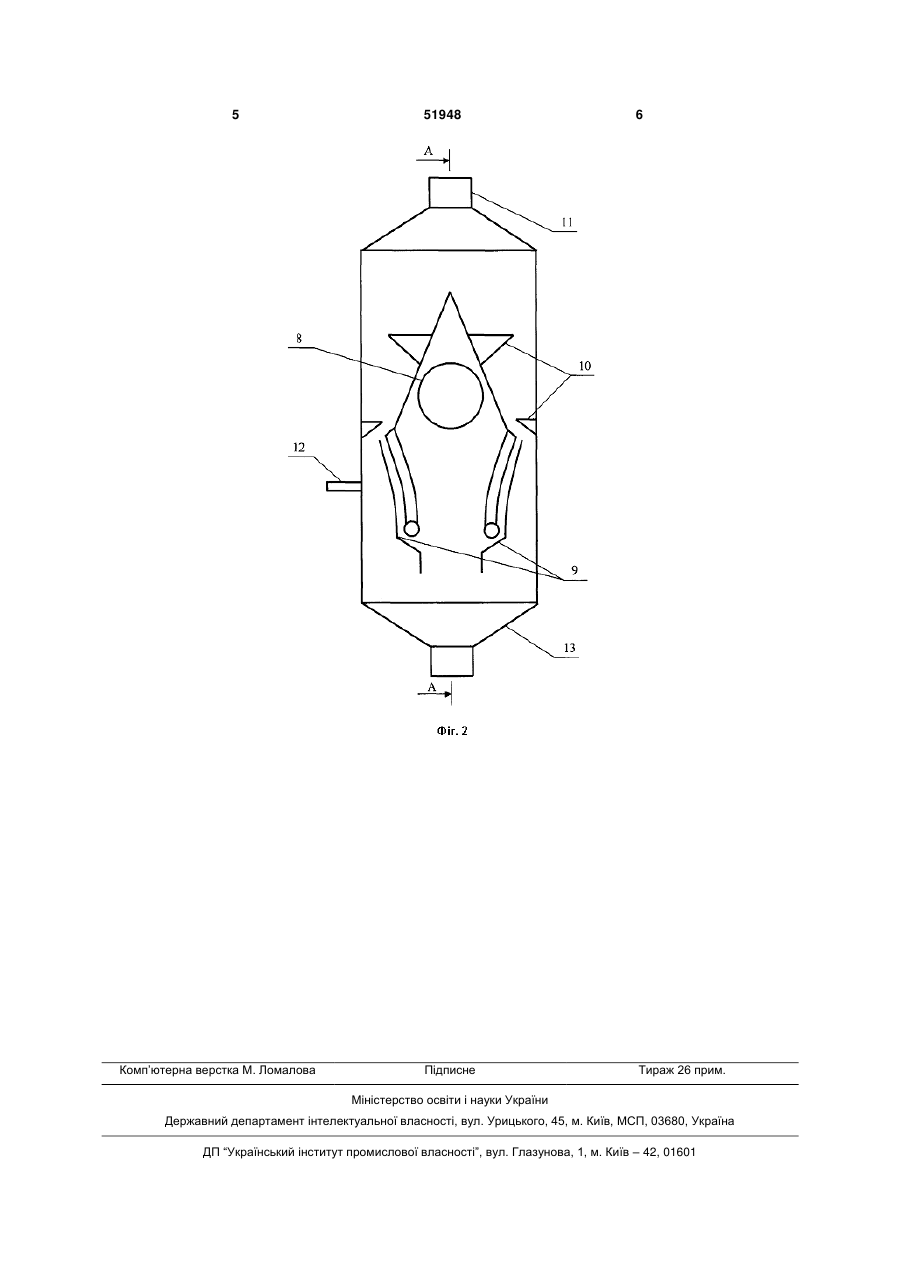

Контактний апарат для очищення відхідних газів від діоксиду сірки і пилу, який включає два ступеня очищення, перший з котрих являє собою трубу Вентурі з регульованим перерізом горловини, який відрізняється тим, що як другий ступінь очищення виступає апарат ударно-інерційної дії, який з'єднаний з трубою Вентурі вхідним патрубком. (19) (21) u201000689 (22) 25.01.2010 (24) 10.08.2010 (46) 10.08.2010, Бюл.№ 15, 2010 р. (72) ПОГРЕБНЯК ВОЛОДИМИР ГРИГОРОВИЧ, ТОЛСТИХ АНДРІЙ СТАНІСЛАВОВИЧ, ХОВАНЕЦЬ ІННА СЕРГІЇВНА, ВАСИЛЬЄВ ОЛЕКСІЙ ОЛЕГОВИЧ (73) ДОНЕЦЬКИЙ НАЦІОНАЛЬНИЙ УНІВЕРСИТЕТ ЕКОНОМІКИ І ТОРГІВЛІ ІМЕНІ МИХАЙЛА ТУГАНБАРАНОВСЬКОГО 3 високодисперсне дроблення суспензії з одночасною абсорбцією SО2 водним розчином СаСО3, а також осадження часток пилу на краплях рідини в умовах турбулентності газового потоку. Далі трифазний потік попадає в дифузор 6, де відбуваються процеси коагуляції. Для додаткового тонкого очищення і краплеуловлення потік через вхідний патрубок 8 направляється в контактний апарат другої ступені 7. В апараті, за рахунок розрідження, рівень рідини в центральному відсіку знижується, в результаті чого між поверхнею води і верхньої напрямною імпеллеру 9 утвориться щілина, у яку спрямовується газ. Газовий потік підхоплює рідину, що рухається уздовж нижньої поверхні напрямної каналу і відкидає її до верхньої поверхні. При виході із щілини рідина являє собою суцільну водяну завісу, крізь яку проходить газ. Під дією інерційних сил виникає турбулентний режим течії рідини, при якому частки пилу і діоксид сірки проникають у рідку фазу, де відбуваються додаткові процеси абсорбції і пиловловлення. Залишки пилу І сірчистого ангідриду вловлюються при проході через водяну завісу. Щоб уникнути виносу з 51948 4 апарату краплинної вологи встановлені краплевідбійні пластини 10. Очищений газ видаляється із системи через вихідний патрубок 11. Надлишок рідини виводиться з апарату через переливний отвір 12. Уловлений пил у вигляді шламу збирається в бункері 13, звідки періодично видаляється. Запропонований контактний апарат дозволяє підвищити ефективність очищення відхідних газів від діоксиду сірки та пилу, за рахунок ефективного використання водного розчину абсорбенту знижується кількість води, яка необхідна для роботи апарата, та електричної енергії на її перекачку. Джерела інформації використані при складанні заявки: 1. Гладкий А.В. Абсорберы для очистки отходящих газов от диоксида серы. - Обзорн. информ. Серия. ХМ-14. М.: ЦИНТИХИМНЕФТЕМАШ, 1986, с. 18. 2. Гладкий А.В. Абсорберы для очистки отходящих газов от диоксида серы. - Обзорн. информ. Серия. ХМ-14. М.: ЦИНТИХИМНЕФТЕМАШ, 1986, с. 17 (прототип). 5 Комп’ютерна верстка М. Ломалова 51948 6 Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
