Пристрій для контролю придатності фрикційного клина при ремонті

Формула / Реферат | Подібні патенти | МПК / Мітки | Додаткова інформація | Код посилання

Номер патенту: 63362

Опубліковано: 10.10.2011

Автори: Лєснічій Віталій Сємєнович, Сухіх Ігорь Владіміровіч

Завантажити PDF файл.

Формула / Реферат

Пристрій для контролю придатності фрикційного клина при ремонті, що включає шаблон, який являє собою рамку, що складається з вертикальної, горизонтальної і похилої поверхонь, яка має кут до вертикальної поверхні рівний куту нахилу граней фрикційного клина, який відрізняється тим, що пристосування додатково включає скобу, при цьому рамку виконано незамкнутою знизу, скобу виконано з можливістю упору в бічну грань клина, що не зношується, на похилій і вертикальній поверхнях рамки виконані пази, а скобу виконано з виступами на бічних поверхнях, що установлюються в пазах похилої і вертикальної поверхонь рамки, із забезпеченням фіксації рамки на заданій відстані до бічної грані клина.

Текст

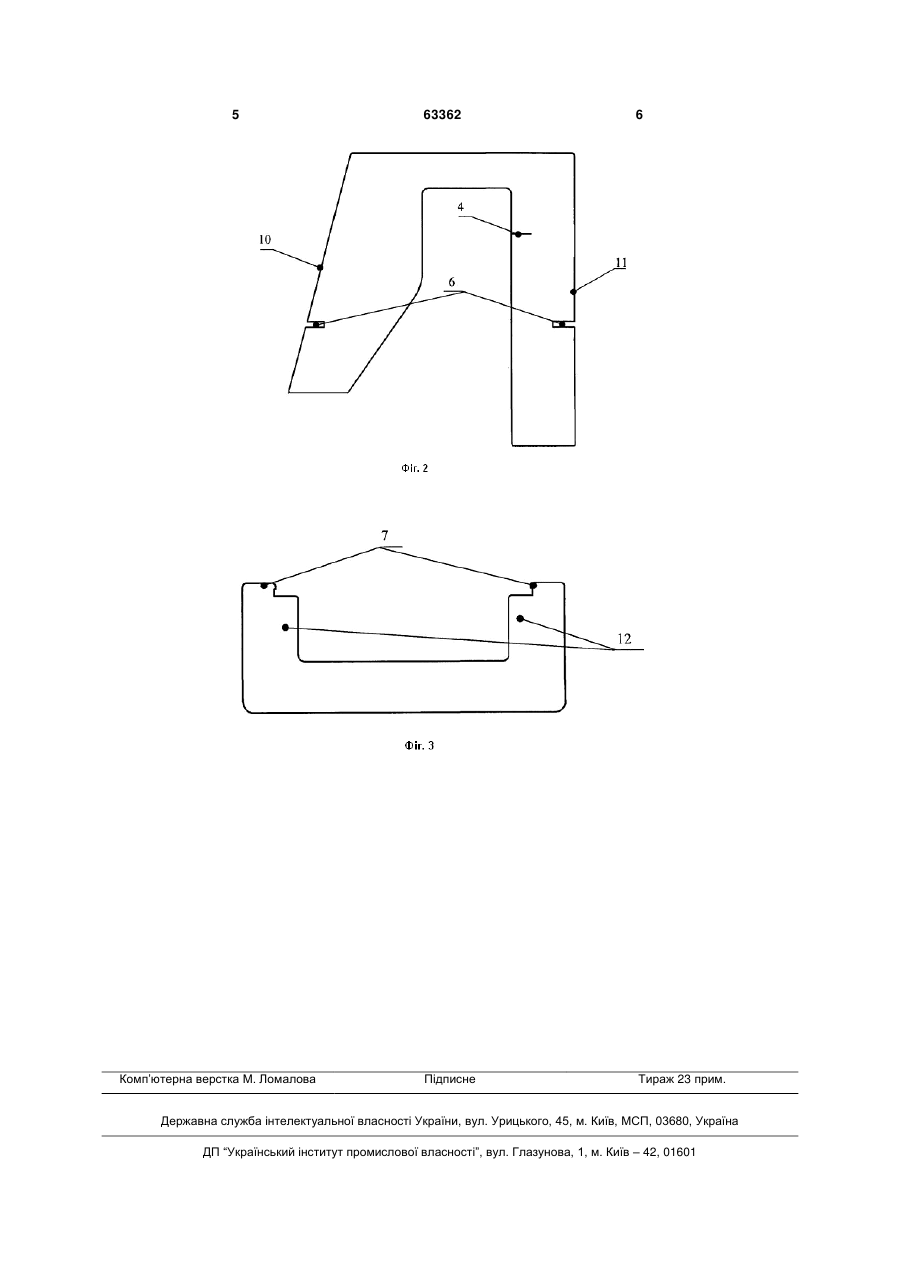

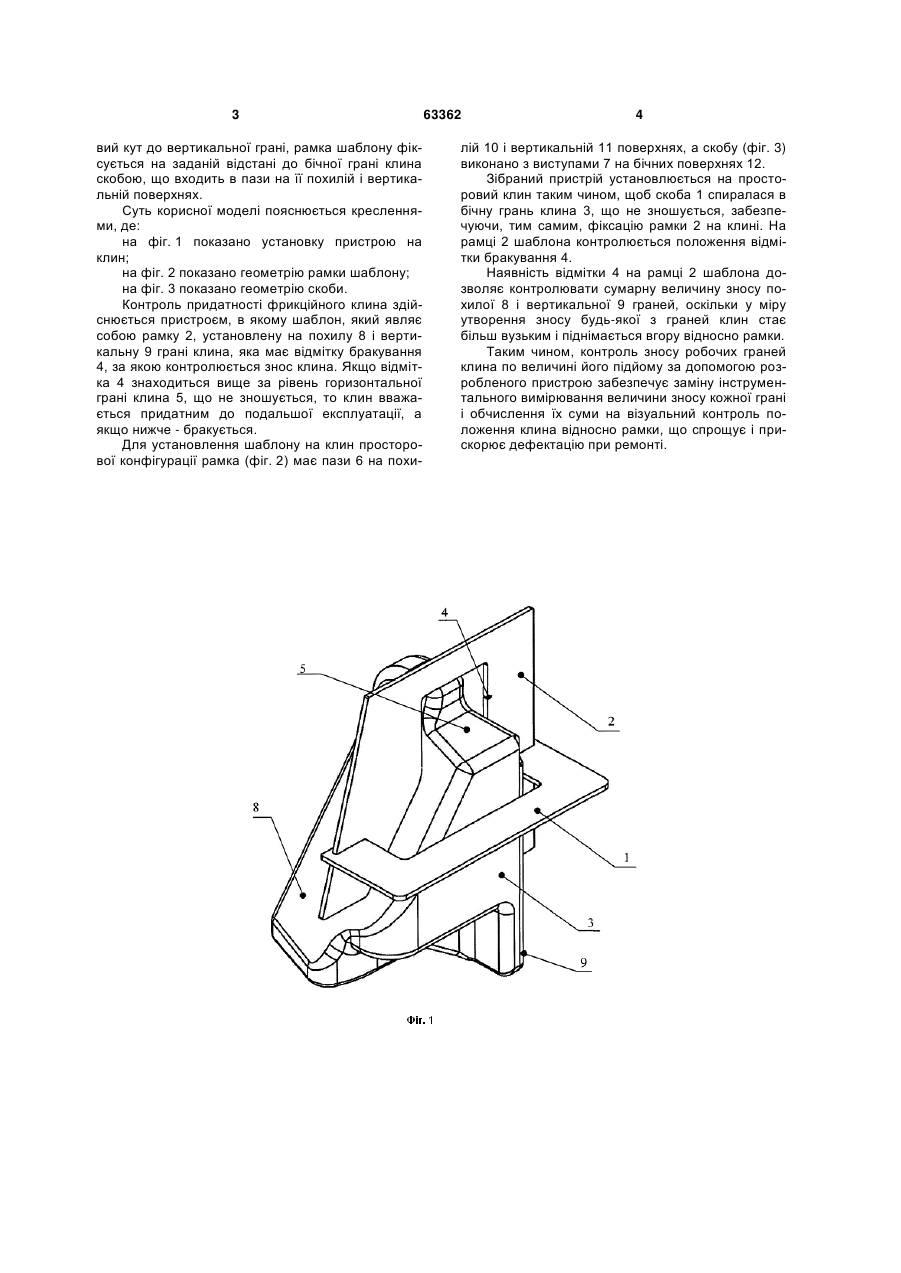

Пристрій для контролю придатності фрикційного клина при ремонті, що включає шаблон, який 3 вий кут до вертикальної грані, рамка шаблону фіксується на заданій відстані до бічної грані клина скобою, що входить в пази на її похилій і вертикальній поверхнях. Суть корисної моделі пояснюється кресленнями, де: на фіг. 1 показано установку пристрою на клин; на фіг. 2 показано геометрію рамки шаблону; на фіг. 3 показано геометрію скоби. Контроль придатності фрикційного клина здійснюється пристроєм, в якому шаблон, який являє собою рамку 2, установлену на похилу 8 і вертикальну 9 грані клина, яка має відмітку бракування 4, за якою контролюється знос клина. Якщо відмітка 4 знаходиться вище за рівень горизонтальної грані клина 5, що не зношується, то клин вважається придатним до подальшої експлуатації, а якщо нижче - бракується. Для установлення шаблону на клин просторової конфігурації рамка (фіг. 2) має пази 6 на похи 63362 4 лій 10 і вертикальній 11 поверхнях, а скобу (фіг. 3) виконано з виступами 7 на бічних поверхнях 12. Зібраний пристрій установлюється на просторовий клин таким чином, щоб скоба 1 спиралася в бічну грань клина 3, що не зношується, забезпечуючи, тим самим, фіксацію рамки 2 на клині. На рамці 2 шаблона контролюється положення відмітки бракування 4. Наявність відмітки 4 на рамці 2 шаблона дозволяє контролювати сумарну величину зносу похилої 8 і вертикальної 9 граней, оскільки у міру утворення зносу будь-якої з граней клин стає більш вузьким і піднімається вгору відносно рамки. Таким чином, контроль зносу робочих граней клина по величині його підйому за допомогою розробленого пристрою забезпечує заміну інструментального вимірювання величини зносу кожної грані і обчислення їх суми на візуальний контроль положення клина відносно рамки, що спрощує і прискорює дефектацію при ремонті. 5 Комп’ютерна верстка М. Ломалова 63362 6 Підписне Тираж 23 прим. Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601

Дивитися

Додаткова інформація

Назва патенту англійською

Device for controlling applicability of friction wedge during repair

Автори англійською

Sukhikh Ihor Vladimirovich, Liesnichii Vitalii Siemienovych

Назва патенту російською

Приспособление для контроля пригодности фрикционного клина при ремонте

Автори російською

Сухих Игорь Владимирович, Лесничий Виталий Семенович

МПК / Мітки

МПК: B61F 5/00

Мітки: клина, ремонті, контролю, пристрій, фрикційного, придатності
