Комбінований стрічково-лопатевий змішувач кормів

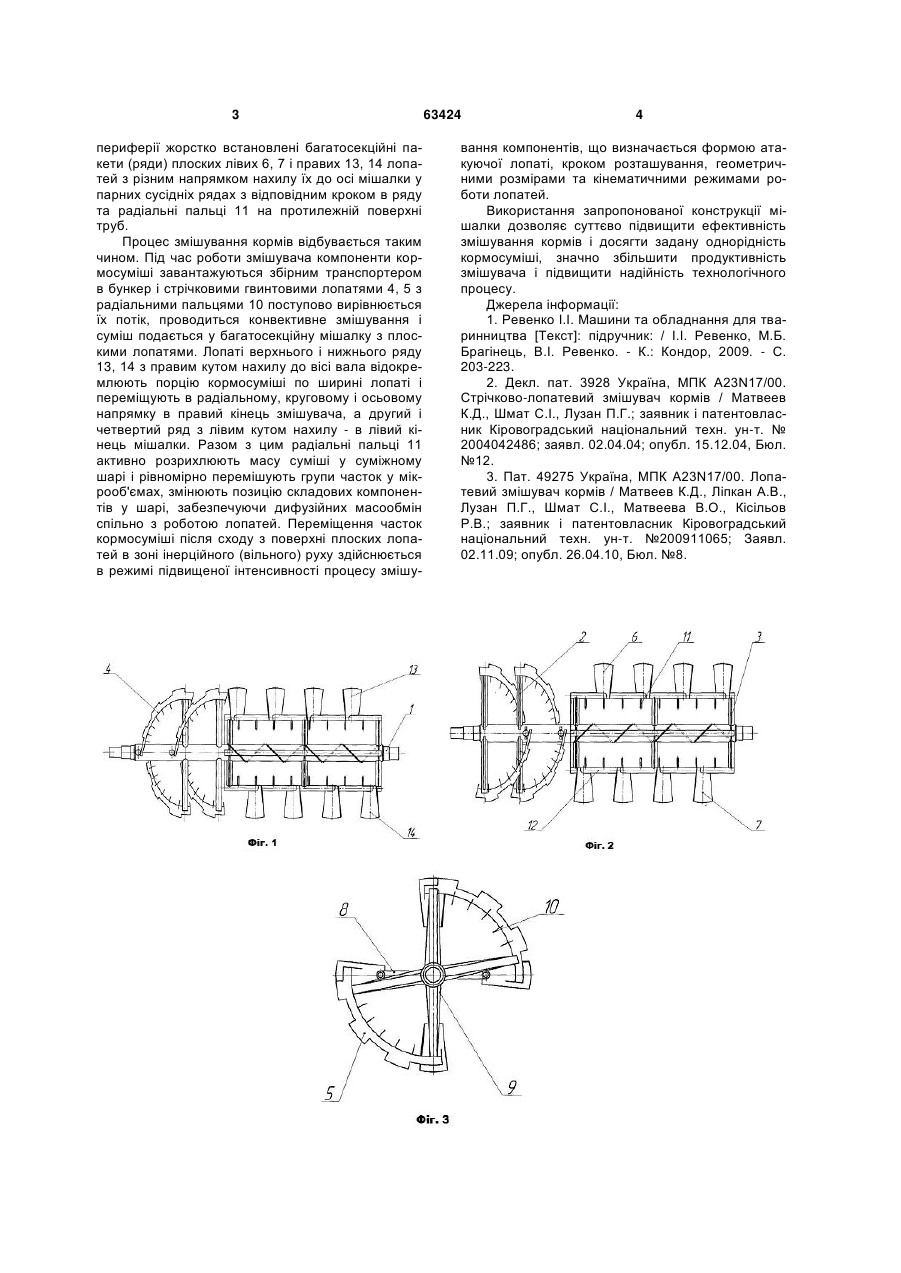

Комбінований стрічково-лопатевий змішувач кормів, який складається з приводного вала, опор 3 периферії жорстко встановлені багатосекційні пакети (ряди) плоских лівих 6, 7 і правих 13, 14 лопатей з різним напрямком нахилу їх до осі мішалки у парних сусідніх рядах з відповідним кроком в ряду та радіальні пальці 11 на протилежній поверхні труб. Процес змішування кормів відбувається таким чином. Під час роботи змішувача компоненти кормосуміші завантажуються збірним транспортером в бункер і стрічковими гвинтовими лопатями 4, 5 з радіальними пальцями 10 поступово вирівнюється їх потік, проводиться конвективне змішування і суміш подається у багатосекцiйну мішалку з плоскими лопатями. Лопаті верхнього i нижнього ряду 13, 14 з правим кутом нахилу до вісі вала відокремлюють порцію кормосуміші по ширині лопаті i переміщують в радіальному, круговому і осьовому напрямку в правий кінець змішувача, а другий і четвертий ряд з лівим кутом нахилу - в лівий кінець мішалки. Разом з цим радіальні пальці 11 активно розрихлюють масу суміші у суміжному шарі і рівномірно перемішують групи часток у мікрооб'ємах, змінюють позицію складових компонентів у шарі, забезпечуючи дифузійних масообмін спільно з роботою лопатей. Переміщення часток кормосуміші після сходу з поверхні плоских лопатей в зоні інерційного (вільного) руху здійснюється в режимі підвищеної інтенсивності процесу змішу 63424 4 вання компонентів, що визначається формою атакуючої лопаті, кроком розташування, геометричними розмірами та кінематичними режимами роботи лопатей. Використання запропонованої конструкції мішалки дозволяє суттєво підвищити ефективність змішування кормів і досягти задану однорідність кормосуміші, значно збільшити продуктивність змішувача і підвищити надійність технологічного процесу. Джерела інформації: 1. Ревенко I.I. Машини та обладнання для тваринництва [Текст]: підручник: / І.І. Ревенко, М.Б. Брагінець, В.І. Ревенко. - К.: Кондор, 2009. - С. 203-223. 2. Декл. пат. 3928 Україна, МПК A23N17/00. Стрічково-лопатевий змішувач кормів / Матвеев К.Д., Шмат С.І., Лузан П.Г.; заявник і патентовласник Кіровоградський національний техн. ун-т. № 2004042486; заявл. 02.04.04; опубл. 15.12.04, Бюл. №12. 3. Пат. 49275 Україна, МПК A23N17/00. Лопатевий змішувач кормів / Матвеев К.Д., Ліпкан А.В., Лузан П.Г., Шмат С.І., Матвеева В.О., Кісільов Р.В.; заявник і патентовласник Кіровоградський національний техн. ун-т. №200911065; Заявл. 02.11.09; опубл. 26.04.10, Бюл. №8. 5 Комп’ютерна верстка М. Ломалова 63424 6 Підписне Тираж 23 прим. Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
