Адаптований качановідокремлювальний апарат
Номер патенту: 63563
Опубліковано: 10.10.2011
Автори: Завірюха Микола Володимирович, Бондаренко Олександр Володимирович
Формула / Реферат
Адаптований качановідокремлювальний апарат, який складається з одного протягувального вальця та інтегрованого різально-подрібнювального апарата, який відрізняється тим, що з метою підвищення пропускної здатності качановідокремлювального апарата, за рахунок покращення якості виконання технологічного процесу протягування та подрібнення стебла, а також підвищення захоплюючої здатності протягувального вальця кожух качановідокремлювального апарата виконаний під певним регульованим кутом до протягувального вальця.
Текст

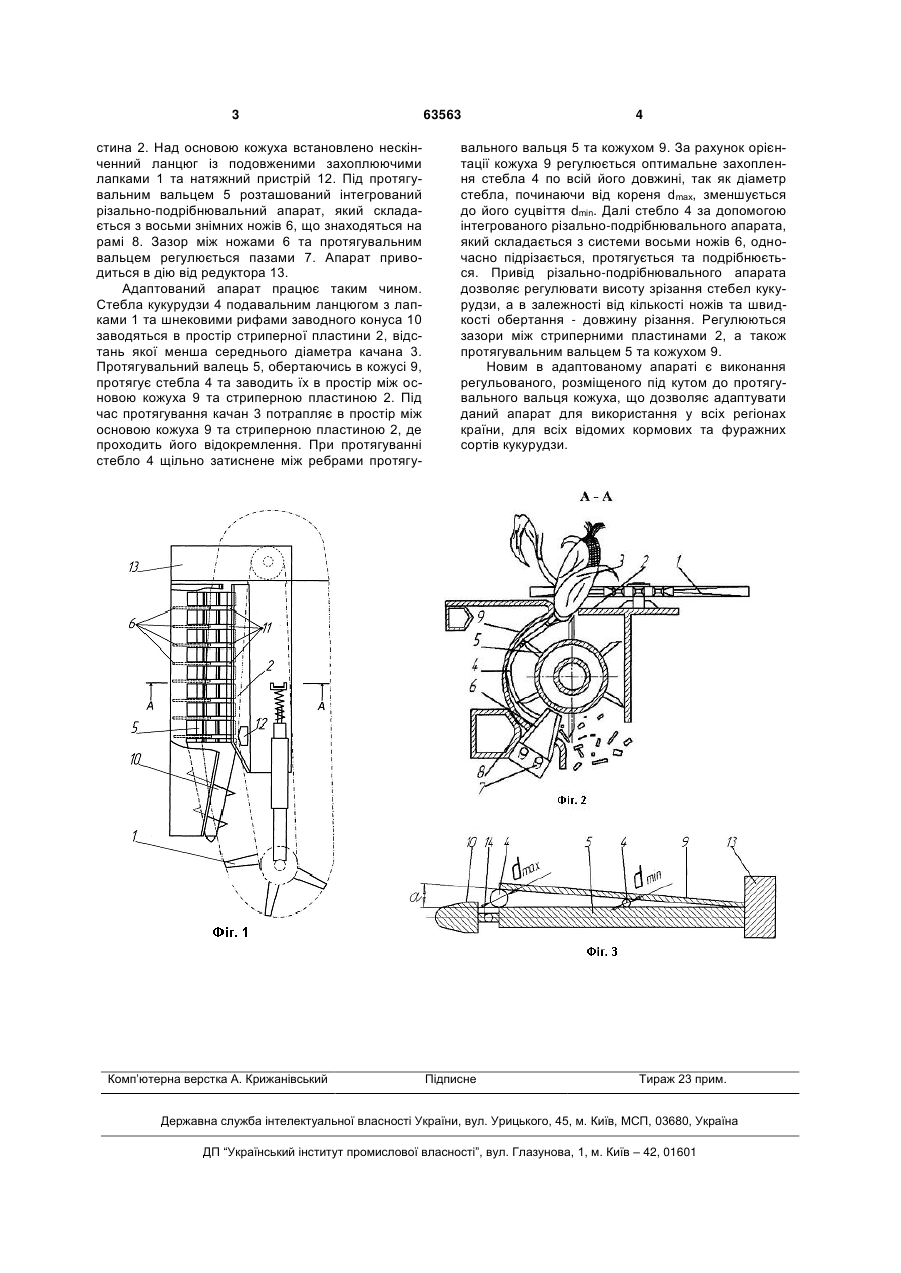

Адаптований качановідокремлювальний апарат, який складається з одного протягувального 3 стина 2. Над основою кожуха встановлено нескінченний ланцюг із подовженими захоплюючими лапками 1 та натяжний пристрій 12. Під протягувальним вальцем 5 розташований інтегрований різально-подрібнювальний апарат, який складається з восьми знімних ножів 6, що знаходяться на рамі 8. Зазор між ножами 6 та протягувальним вальцем регулюється пазами 7. Апарат приводиться в дію від редуктора 13. Адаптований апарат працює таким чином. Стебла кукурудзи 4 подавальним ланцюгом з лапками 1 та шнековими рифами заводного конуса 10 заводяться в простір стриперної пластини 2, відстань якої менша середнього діаметра качана 3. Протягувальний валець 5, обертаючись в кожусі 9, протягує стебла 4 та заводить їх в простір між основою кожуха 9 та стриперною пластиною 2. Під час протягування качан 3 потрапляє в простір між основою кожуха 9 та стриперною пластиною 2, де проходить його відокремлення. При протягуванні стебло 4 щільно затиснене між ребрами протягу Комп’ютерна верстка А. Крижанівський 63563 4 вального вальця 5 та кожухом 9. За рахунок орієнтації кожуха 9 регулюється оптимальне захоплення стебла 4 по всій його довжині, так як діаметр стебла, починаючи від кореня dmах, зменшується до його суцвіття dmin. Далі стебло 4 за допомогою інтегрованого різально-подрібнювального апарата, який складається з системи восьми ножів 6, одночасно підрізається, протягується та подрібнюється. Привід різально-подрібнювального апарата дозволяє регулювати висоту зрізання стебел кукурудзи, а в залежності від кількості ножів та швидкості обертання - довжину різання. Регулюються зазори між стриперними пластинами 2, а також протягувальним вальцем 5 та кожухом 9. Новим в адаптованому апараті є виконання регульованого, розміщеного під кутом до протягувального вальця кожуха, що дозволяє адаптувати даний апарат для використання у всіх регіонах країни, для всіх відомих кормових та фуражних сортів кукурудзи. Підписне Тираж 23 прим. Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюAdapted snapping unit
Автори англійськоюBondarenko Oleksandr Volodymyrovych, Zaviriukha Mykola Volodymyrovych
Назва патенту російськоюАдаптированный початкоотделительный аппарат
Автори російськоюБондаренко Александр Владимирович, Завирюха Николай Владимирович
МПК / Мітки
МПК: A01D 45/00
Мітки: адаптований, апарат, качановідокремлювальний
