Диспергатор
Номер патенту: 63711
Опубліковано: 25.10.2011
Автори: Фесенко Анатолій Володимирович, Ровенський Олександр Іванович, Любимий Юрій Миколайович
Формула / Реферат
1. Диспергатор, який містить корпус, статор, ротор, який відрізняється тим, що на його нерухомій частині по колу закріплені пружні елементи у вигляді металевих пластин.
2. Диспергатор за п. 1, який має два канали підведення і змішування двох рідких робочих продуктів.
Текст

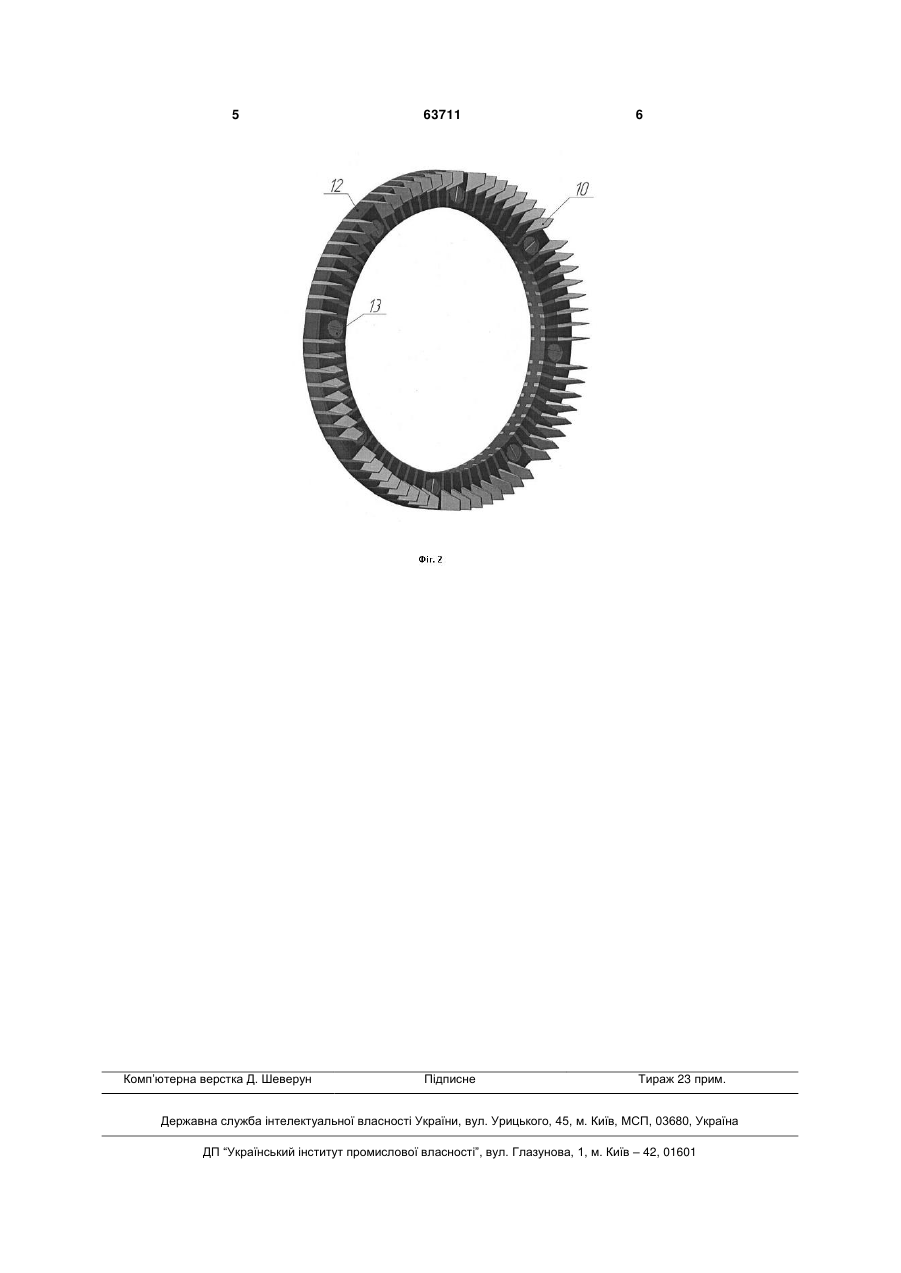

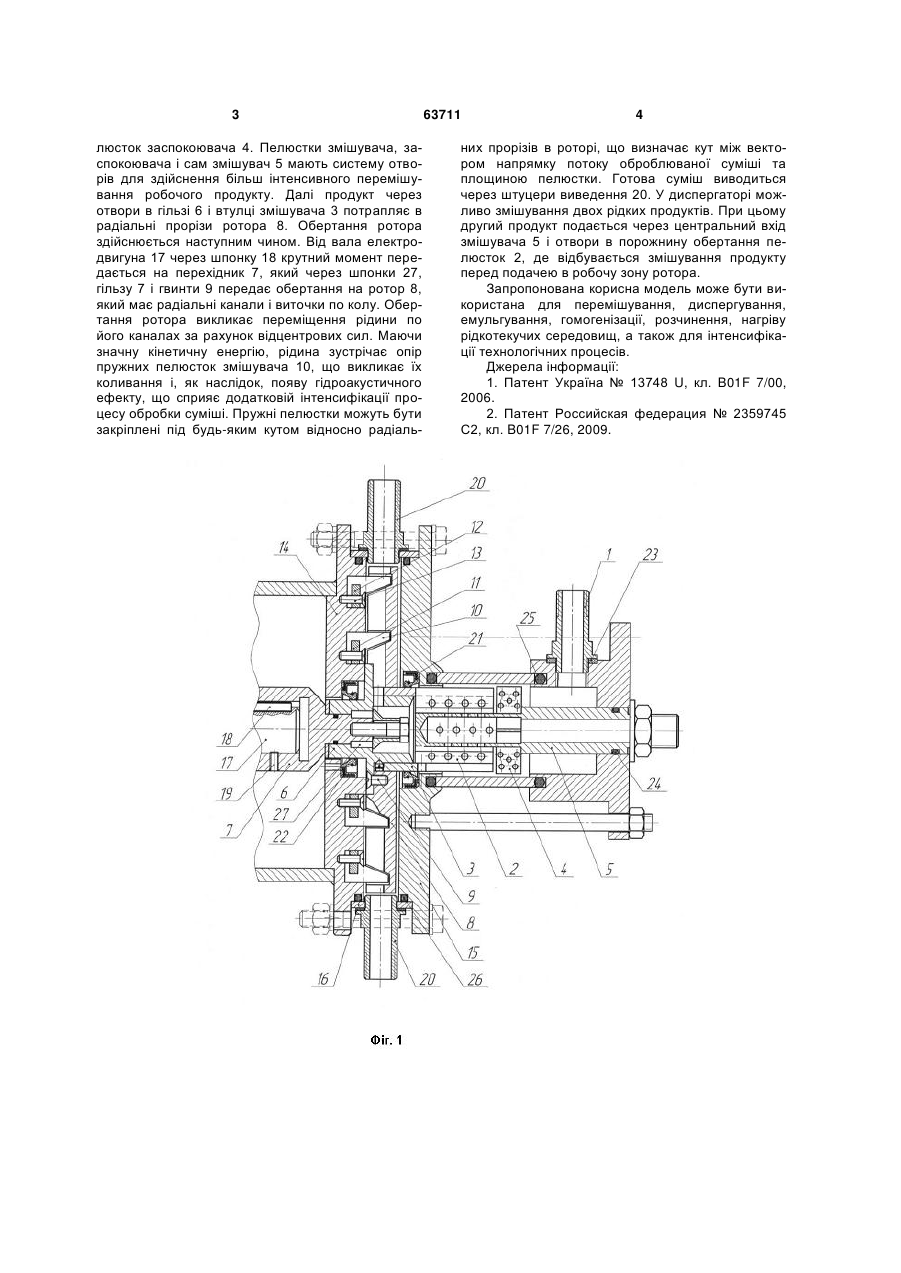

1. Диспергатор, який містить корпус, статор, ротор, який відрізняється тим, що на його нерухомій частині по колу закріплені пружні елементи у вигляді металевих пластин. 2. Диспергатор за п. 1, який має два канали підведення і змішування двох рідких робочих продуктів. (19) (21) u201011747 (22) 04.10.2010 (24) 25.10.2011 (46) 25.10.2011, Бюл.№ 20, 2011 р. (72) ФЕСЕНКО АНАТОЛІЙ ВОЛОДИМИРОВИЧ, ЛЮБИМИЙ ЮРІЙ МИКОЛАЙОВИЧ, РОВЕНСЬКИЙ ОЛЕКСАНДР ІВАНОВИЧ 3 люсток заспокоювача 4. Пелюстки змішувача, заспокоювача і сам змішувач 5 мають систему отворів для здійснення більш інтенсивного перемішування робочого продукту. Далі продукт через отвори в гільзі 6 і втулці змішувача 3 потрапляє в радіальні прорізи ротора 8. Обертання ротора здійснюється наступним чином. Від вала електродвигуна 17 через шпонку 18 крутний момент передається на перехідник 7, який через шпонки 27, гільзу 7 і гвинти 9 передає обертання на ротор 8, який має радіальні канали і виточки по колу. Обертання ротора викликає переміщення рідини по його каналах за рахунок відцентрових сил. Маючи значну кінетичну енергію, рідина зустрічає опір пружних пелюсток змішувача 10, що викликає їх коливання і, як наслідок, появу гідроакустичного ефекту, що сприяє додатковій інтенсифікації процесу обробки суміші. Пружні пелюстки можуть бути закріплені під будь-яким кутом відносно радіаль 63711 4 них прорізів в роторі, що визначає кут між вектором напрямку потоку оброблюваної суміші та площиною пелюстки. Готова суміш виводиться через штуцери виведення 20. У диспергаторі можливо змішування двох рідких продуктів. При цьому другий продукт подається через центральний вхід змішувача 5 і отвори в порожнину обертання пелюсток 2, де відбувається змішування продукту перед подачею в робочу зону ротора. Запропонована корисна модель може бути використана для перемішування, диспергування, емульгування, гомогенізації, розчинення, нагріву рідкотекучих середовищ, а також для інтенсифікації технологічних процесів. Джерела інформації: 1. Патент Україна № 13748 U, кл. B01F 7/00, 2006. 2. Патент Российская федерация № 2359745 С2, кл. B01F 7/26, 2009. 5 Комп’ютерна верстка Д. Шеверун 63711 6 Підписне Тираж 23 прим. Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюDispersant
Автори англійськоюFesenko Anatolii Volodymyrovych, Liubymyi Yurii Mykolaiovych, Rovenskyi Oleksandr Ivanovych
Назва патенту російськоюДиспергатор
Автори російськоюФесенко Анатолий Владимирович, Любимый Юрий Николаевич, Ровенский Александр Иванович
МПК / Мітки
МПК: B01F 7/02
Мітки: диспергатор
