Підбирач продуктів урожаю з поверхні ґрунту

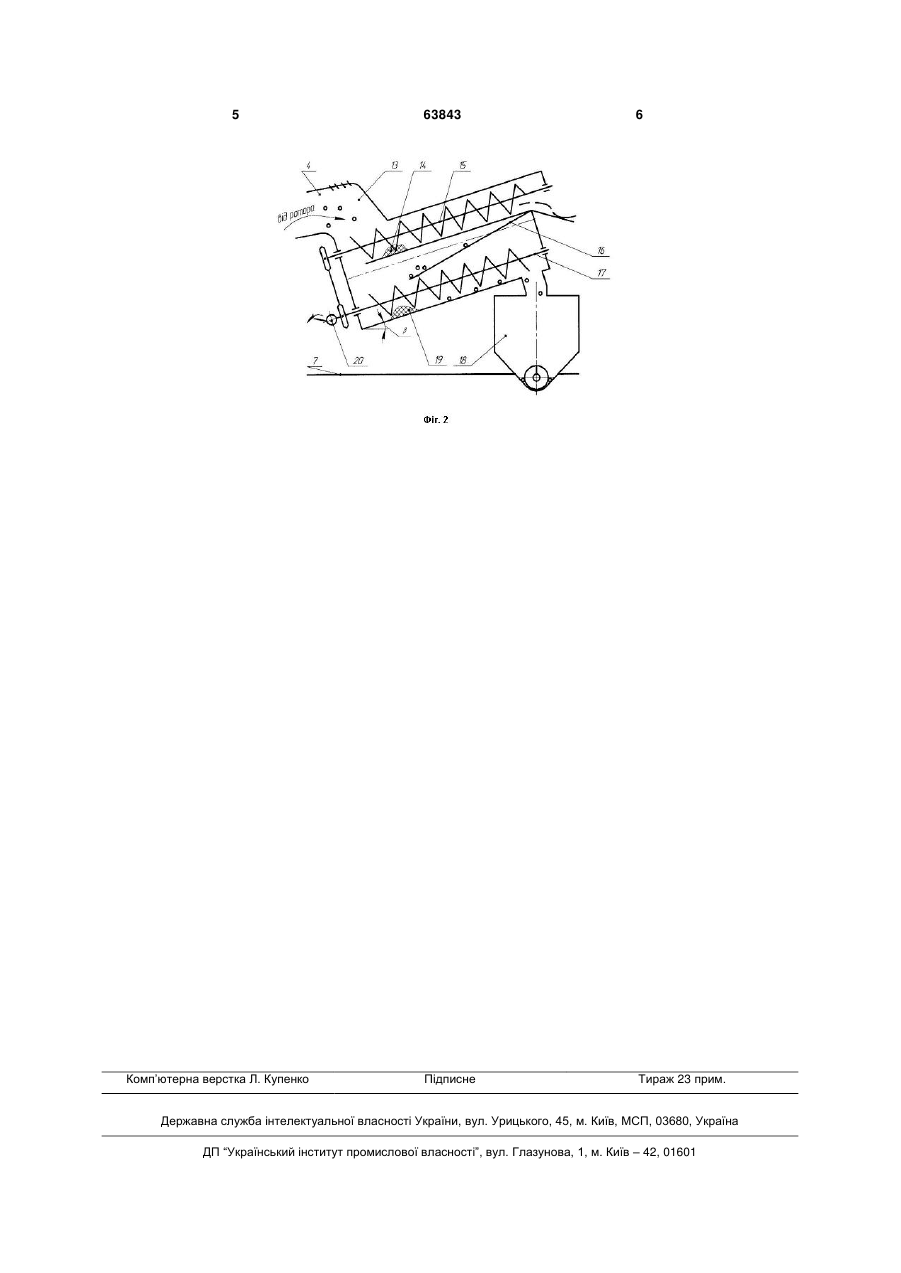

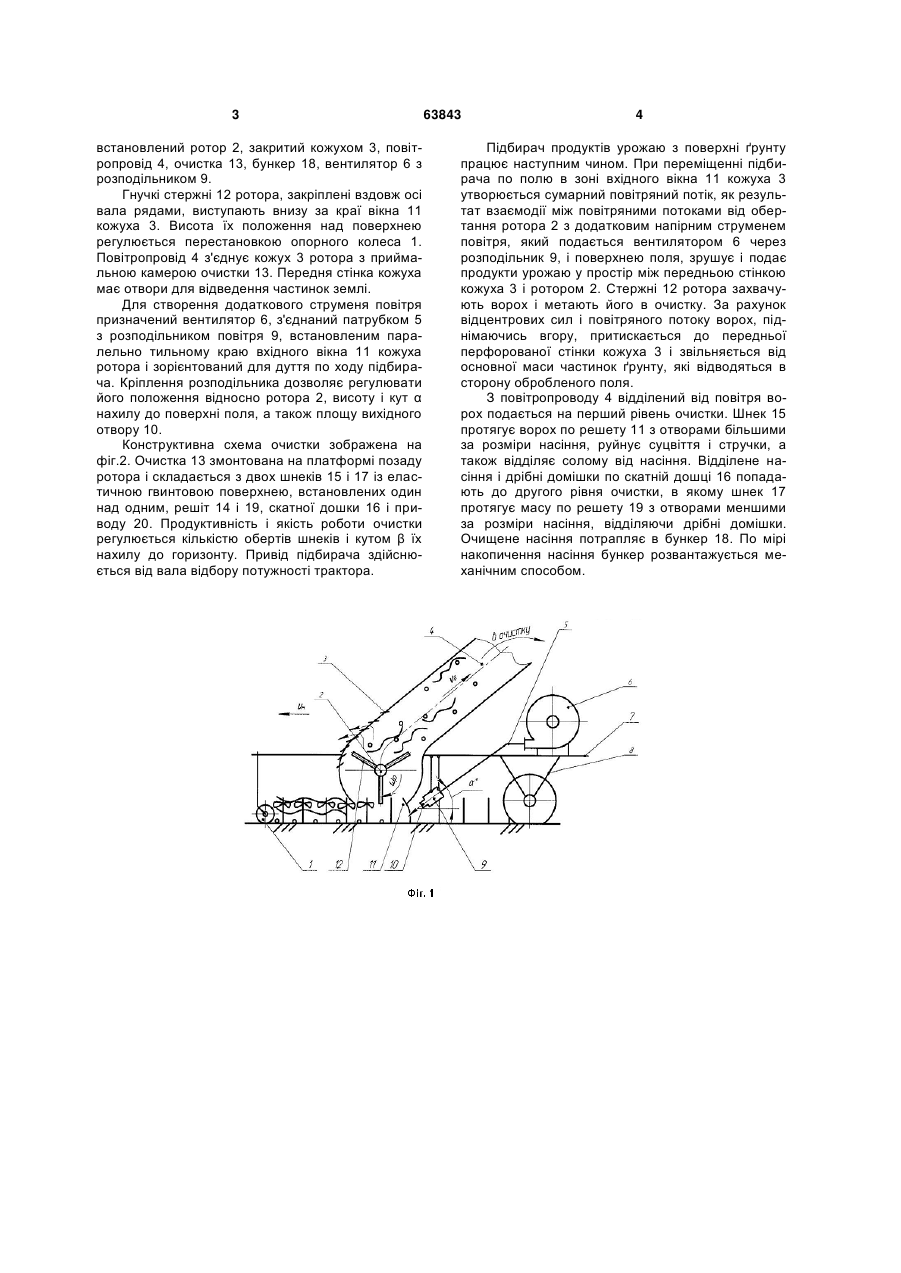

Підбирач продуктів урожаю з поверхні ґрунту, що змонтований на колісному шасі з платформою, на якій встановлені ротор, розподільник повітря, 3 встановлений ротор 2, закритий кожухом 3, повітропровід 4, очистка 13, бункер 18, вентилятор 6 з розподільником 9. Гнучкі стержні 12 ротора, закріплені вздовж осі вала рядами, виступають внизу за краї вікна 11 кожуха 3. Висота їх положення над поверхнею регулюється перестановкою опорного колеса 1. Повітропровід 4 з'єднує кожух 3 ротора з приймальною камерою очистки 13. Передня стінка кожуха має отвори для відведення частинок землі. Для створення додаткового струменя повітря призначений вентилятор 6, з'єднаний патрубком 5 з розподільником повітря 9, встановленим паралельно тильному краю вхідного вікна 11 кожуха ротора і зорієнтований для дуття по ходу підбирача. Кріплення розподільника дозволяє регулювати його положення відносно ротора 2, висоту і кут α нахилу до поверхні поля, а також площу вихідного отвору 10. Конструктивна схема очистки зображена на фіг.2. Очистка 13 змонтована на платформі позаду ротора і складається з двох шнеків 15 і 17 із еластичною гвинтовою поверхнею, встановлених один над одним, решіт 14 і 19, скатної дошки 16 і приводу 20. Продуктивність і якість роботи очистки регулюється кількістю обертів шнеків і кутом β їх нахилу до горизонту. Привід підбирача здійснюється від вала відбору потужності трактора. 63843 4 Підбирач продуктів урожаю з поверхні ґрунту працює наступним чином. При переміщенні підбирача по полю в зоні вхідного вікна 11 кожуха 3 утворюється сумарний повітряний потік, як результат взаємодії між повітряними потоками від обертання ротора 2 з додатковим напірним струменем повітря, який подається вентилятором 6 через розподільник 9, і поверхнею поля, зрушує і подає продукти урожаю у простір між передньою стінкою кожуха 3 і ротором 2. Стержні 12 ротора захвачують ворох і метають його в очистку. За рахунок відцентрових сил і повітряного потоку ворох, піднімаючись вгору, притискається до передньої перфорованої стінки кожуха 3 і звільняється від основної маси частинок ґрунту, які відводяться в сторону обробленого поля. З повітропроводу 4 відділений від повітря ворох подається на перший рівень очистки. Шнек 15 протягує ворох по решету 11 з отворами більшими за розміри насіння, руйнує суцвіття і стручки, а також відділяє солому від насіння. Відділене насіння і дрібні домішки по скатній дошці 16 попадають до другого рівня очистки, в якому шнек 17 протягує масу по решету 19 з отворами меншими за розміри насіння, відділяючи дрібні домішки. Очищене насіння потрапляє в бункер 18. По мірі накопичення насіння бункер розвантажується механічним способом. 5 Комп’ютерна верстка Л. Купенко 63843 6 Підписне Тираж 23 прим. Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
