Пристрій для зчитування магнітного запису з промислових конструкцій

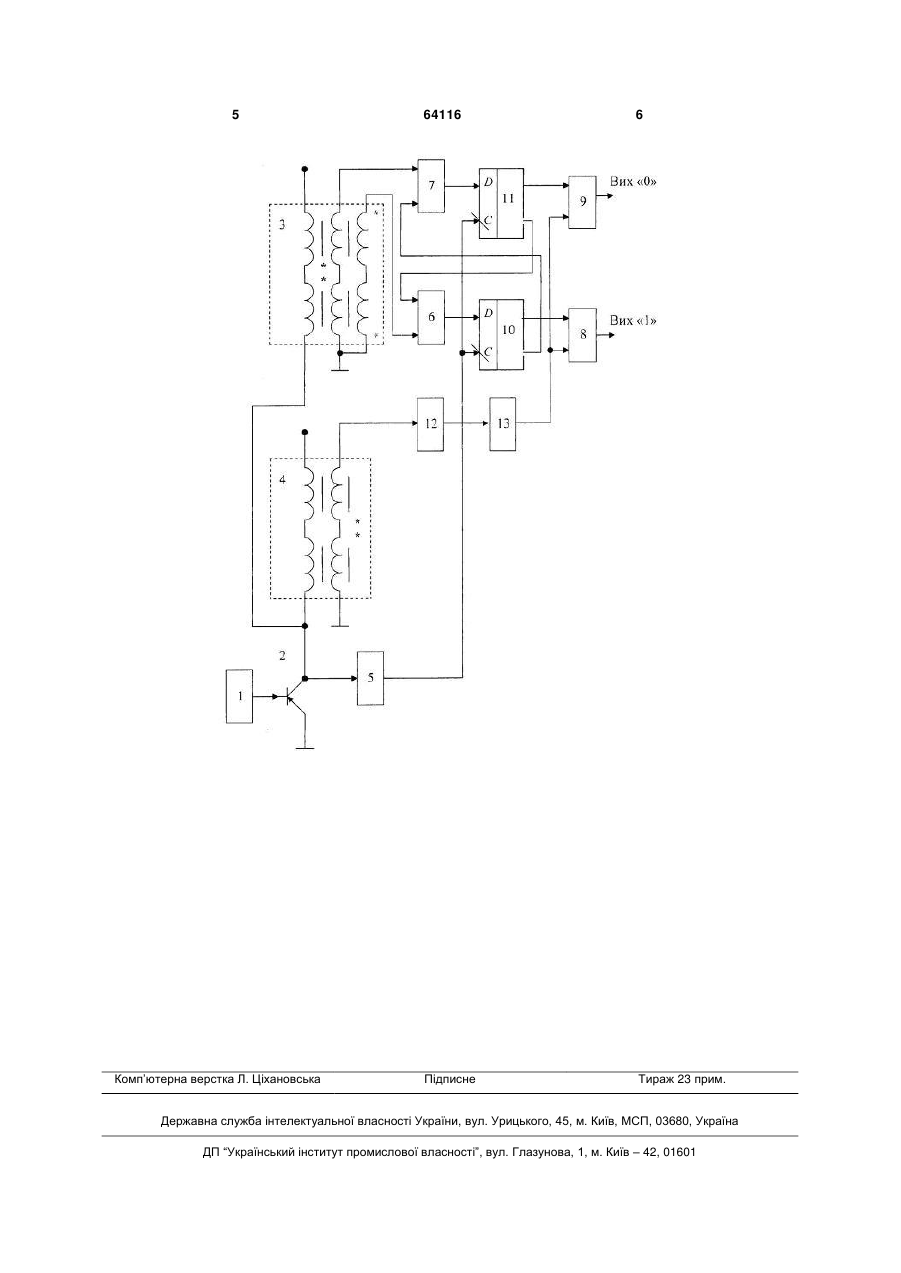

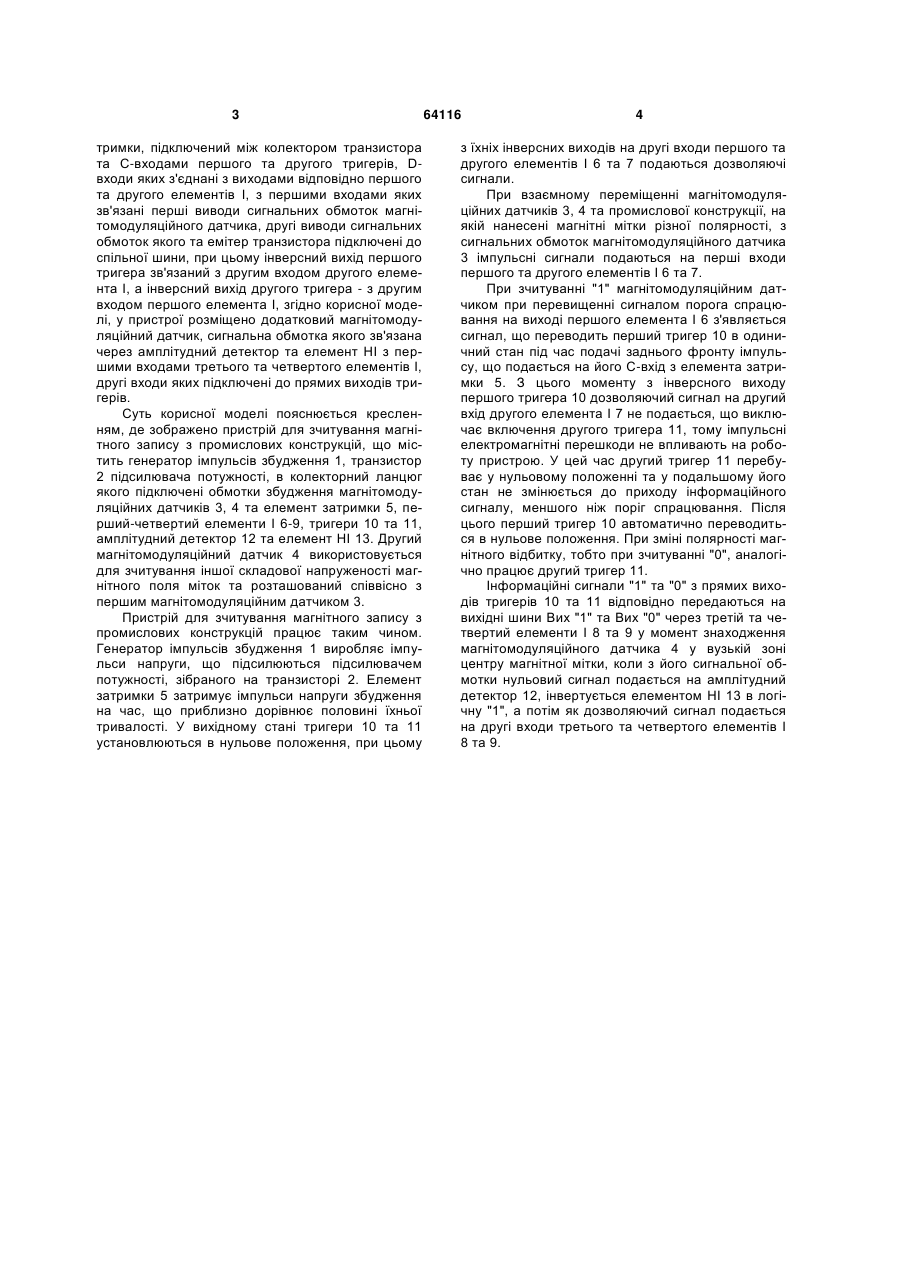

Пристрій для зчитування магнітного запису з промислових конструкцій, що містить магнітомодуляційний датчик з першою та другою сигнальними обмотками, обмотка збудження якого включена між шиною живлення та колектором транзистора, ланцюг бази якого з'єднаний з виходом генератора імпульсів, перший та другий тригери, елемент затримки, підключений між колектором транзистора та С-входами першого та другого 3 тримки, підключений між колектором транзистора та С-входами першого та другого тригерів, Dвходи яких з'єднані з виходами відповідно першого та другого елементів І, з першими входами яких зв'язані перші виводи сигнальних обмоток магнітомодуляційного датчика, другі виводи сигнальних обмоток якого та емітер транзистора підключені до спільної шини, при цьому інверсний вихід першого тригера зв'язаний з другим входом другого елемента I, а інверсний вихід другого тригера - з другим входом першого елемента І, згідно корисної моделі, у пристрої розміщено додатковий магнітомодуляційний датчик, сигнальна обмотка якого зв'язана через амплітудний детектор та елемент НІ з першими входами третього та четвертого елементів І, другі входи яких підключені до прямих виходів тригерів. Суть корисної моделі пояснюється кресленням, де зображено пристрій для зчитування магнітного запису з промислових конструкцій, що містить генератор імпульсів збудження 1, транзистор 2 підсилювача потужності, в колекторний ланцюг якого підключені обмотки збудження магнітомодуляційних датчиків 3, 4 та елемент затримки 5, перший-четвертий елементи І 6-9, тригери 10 та 11, амплітудний детектор 12 та елемент НІ 13. Другий магнітомодуляційний датчик 4 використовується для зчитування іншої складової напруженості магнітного поля міток та розташований співвісно з першим магнітомодуляційним датчиком 3. Пристрій для зчитування магнітного запису з промислових конструкцій працює таким чином. Генератор імпульсів збудження 1 виробляє імпульси напруги, що підсилюються підсилювачем потужності, зібраного на транзисторі 2. Елемент затримки 5 затримує імпульси напруги збудження на час, що приблизно дорівнює половині їхньої тривалості. У вихідному стані тригери 10 та 11 установлюються в нульове положення, при цьому 64116 4 з їхніх інверсних виходів на другі входи першого та другого елементів І 6 та 7 подаються дозволяючі сигнали. При взаємному переміщенні магнітомодуляційних датчиків 3, 4 та промислової конструкції, на якій нанесені магнітні мітки різної полярності, з сигнальних обмоток магнітомодуляційного датчика 3 імпульсні сигнали подаються на перші входи першого та другого елементів І 6 та 7. При зчитуванні "1" магнітомодуляційним датчиком при перевищенні сигналом порога спрацювання на виході першого елемента І 6 з'являється сигнал, що переводить перший тригер 10 в одиничний стан під час подачі заднього фронту імпульсу, що подається на його С-вхід з елемента затримки 5. З цього моменту з інверсного виходу першого тригера 10 дозволяючий сигнал на другий вхід другого елемента І 7 не подається, що виключає включення другого тригера 11, тому імпульсні електромагнітні перешкоди не впливають на роботу пристрою. У цей час другий тригер 11 перебуває у нульовому положенні та у подальшому його стан не змінюється до приходу інформаційного сигналу, меншого ніж поріг спрацювання. Після цього перший тригер 10 автоматично переводиться в нульове положення. При зміні полярності магнітного відбитку, тобто при зчитуванні "0", аналогічно працює другий тригер 11. Інформаційні сигнали "1" та "0" з прямих виходів тригерів 10 та 11 відповідно передаються на вихідні шини Вих "1" та Вих "0" через третій та четвертий елементи І 8 та 9 у момент знаходження магнітомодуляційного датчика 4 у вузькій зоні центру магнітної мітки, коли з його сигнальної обмотки нульовий сигнал подається на амплітудний детектор 12, інвертується елементом НІ 13 в логічну "1", а потім як дозволяючий сигнал подається на другі входи третього та четвертого елементів І 8 та 9. 5 Комп’ютерна верстка Л. Ціхановська 64116 6 Підписне Тираж 23 прим. Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
