Пристрій для зчитування з носія магнітного запису

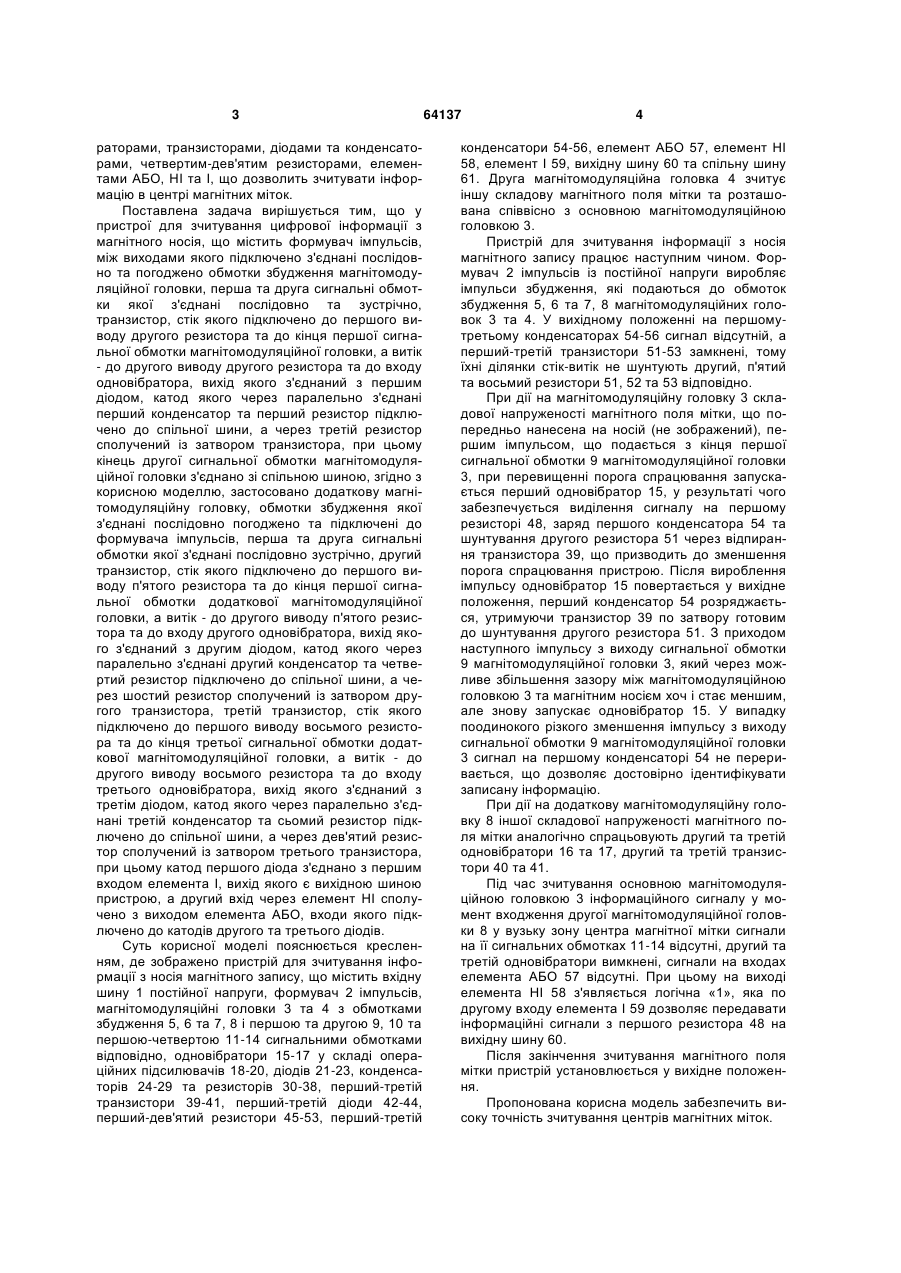

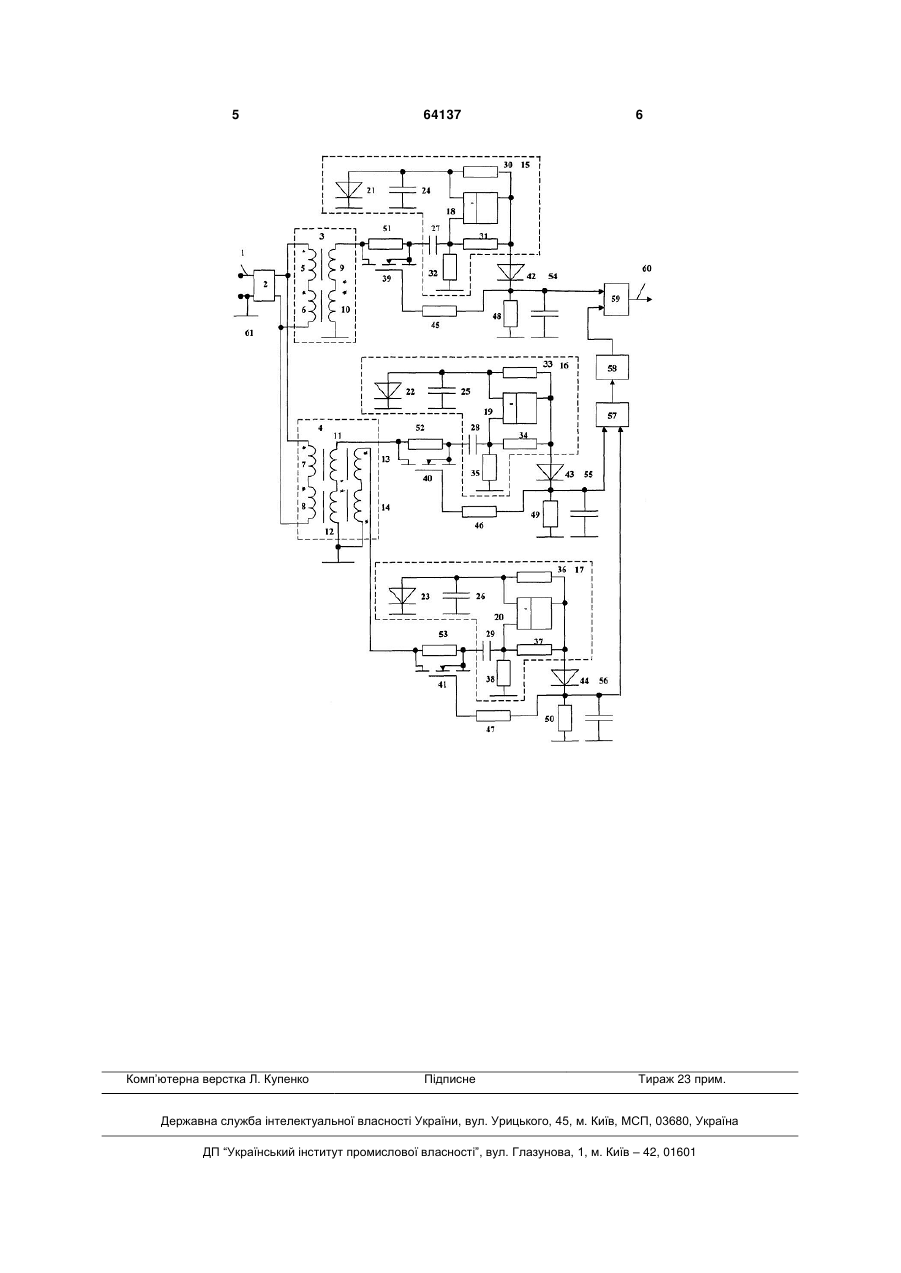

Пристрій для зчитування з носія магнітного запису, що містить формувач імпульсів, між виходами якого підключено з'єднані послідовно та погоджено обмотки збудження магнітомодуляційної головки, перша та друга сигнальні обмотки якої з'єднані послідовно та зустрічно, транзистор, стік якого підключено до першого виводу другого резистора та до кінця першої сигнальної обмотки магнітомодуляційної головки, а витік - до другого виводу другого резистора та до входу одновібратора, вихід якого з'єднаний з першим діодом, катод якого через паралельно з'єднані перший конденсатор та перший резистор підключено до спільної шини, а через третій резистор сполучений із затвором транзистора, при цьому кінець другої сигнальної обмотки магнітомодуляційної головки з'єднано зі спільною шиною, який відрізняється тим, що застосовано додаткову магнітомодуляційну головку, обмотки збудження U 2 (19) 1 3 раторами, транзисторами, діодами та конденсаторами, четвертим-дев'ятим резисторами, елементами АБО, НІ та І, що дозволить зчитувати інформацію в центрі магнітних міток. Поставлена задача вирішується тим, що у пристрої для зчитування цифрової інформації з магнітного носія, що містить формувач імпульсів, між виходами якого підключено з'єднані послідовно та погоджено обмотки збудження магнітомодуляційної головки, перша та друга сигнальні обмотки якої з'єднані послідовно та зустрічно, транзистор, стік якого підключено до першого виводу другого резистора та до кінця першої сигнальної обмотки магнітомодуляційної головки, а витік - до другого виводу другого резистора та до входу одновібратора, вихід якого з'єднаний з першим діодом, катод якого через паралельно з'єднані перший конденсатор та перший резистор підключено до спільної шини, а через третій резистор сполучений із затвором транзистора, при цьому кінець другої сигнальної обмотки магнітомодуляційної головки з'єднано зі спільною шиною, згідно з корисною моделлю, застосовано додаткову магнітомодуляційну головку, обмотки збудження якої з'єднані послідовно погоджено та підключені до формувача імпульсів, перша та друга сигнальні обмотки якої з'єднані послідовно зустрічно, другий транзистор, стік якого підключено до першого виводу п'ятого резистора та до кінця першої сигнальної обмотки додаткової магнітомодуляційної головки, а витік - до другого виводу п'ятого резистора та до входу другого одновібратора, вихід якого з'єднаний з другим діодом, катод якого через паралельно з'єднані другий конденсатор та четвертий резистор підключено до спільної шини, а через шостий резистор сполучений із затвором другого транзистора, третій транзистор, стік якого підключено до першого виводу восьмого резистора та до кінця третьої сигнальної обмотки додаткової магнітомодуляційної головки, а витік - до другого виводу восьмого резистора та до входу третього одновібратора, вихід якого з'єднаний з третім діодом, катод якого через паралельно з'єднані третій конденсатор та сьомий резистор підключено до спільної шини, а через дев'ятий резистор сполучений із затвором третього транзистора, при цьому катод першого діода з'єднано з першим входом елемента І, вихід якого є вихідною шиною пристрою, а другий вхід через елемент НІ сполучено з виходом елемента АБО, входи якого підключено до катодів другого та третього діодів. Суть корисної моделі пояснюється кресленням, де зображено пристрій для зчитування інформації з носія магнітного запису, що містить вхідну шину 1 постійної напруги, формувач 2 імпульсів, магнітомодуляційні головки 3 та 4 з обмотками збудження 5, 6 та 7, 8 і першою та другою 9, 10 та першою-четвертою 11-14 сигнальними обмотками відповідно, одновібратори 15-17 у складі операційних підсилювачів 18-20, діодів 21-23, конденсаторів 24-29 та резисторів 30-38, перший-третій транзистори 39-41, перший-третій діоди 42-44, перший-дев'ятий резистори 45-53, перший-третій 64137 4 конденсатори 54-56, елемент АБО 57, елемент НІ 58, елемент І 59, вихідну шину 60 та спільну шину 61. Друга магнітомодуляційна головка 4 зчитує іншу складову магнітного поля мітки та розташована співвісно з основною магнітомодуляційною головкою 3. Пристрій для зчитування інформації з носія магнітного запису працює наступним чином. Формувач 2 імпульсів із постійної напруги виробляє імпульси збудження, які подаються до обмоток збудження 5, 6 та 7, 8 магнітомодуляційних головок 3 та 4. У вихідному положенні на першомутретьому конденсаторах 54-56 сигнал відсутній, а перший-третій транзистори 51-53 замкнені, тому їхні ділянки стік-витік не шунтують другий, п'ятий та восьмий резистори 51, 52 та 53 відповідно. При дії на магнітомодуляційну головку 3 складової напруженості магнітного поля мітки, що попередньо нанесена на носій (не зображений), першим імпульсом, що подається з кінця першої сигнальної обмотки 9 магнітомодуляційної головки 3, при перевищенні порога спрацювання запускається перший одновібратор 15, у результаті чого забезпечується виділення сигналу на першому резисторі 48, заряд першого конденсатора 54 та шунтування другого резистора 51 через відпирання транзистора 39, що призводить до зменшення порога спрацювання пристрою. Після вироблення імпульсу одновібратор 15 повертається у вихідне положення, перший конденсатор 54 розряджається, утримуючи транзистор 39 по затвору готовим до шунтування другого резистора 51. З приходом наступного імпульсу з виходу сигнальної обмотки 9 магнітомодуляційної головки 3, який через можливе збільшення зазору між магнітомодуляційною головкою 3 та магнітним носієм хоч і стає меншим, але знову запускає одновібратор 15. У випадку поодинокого різкого зменшення імпульсу з виходу сигнальної обмотки 9 магнітомодуляційної головки 3 сигнал на першому конденсаторі 54 не переривається, що дозволяє достовірно ідентифікувати записану інформацію. При дії на додаткову магнітомодуляційну головку 8 іншої складової напруженості магнітного поля мітки аналогічно спрацьовують другий та третій одновібратори 16 та 17, другий та третій транзистори 40 та 41. Під час зчитування основною магнітомодуляційною головкою 3 інформаційного сигналу у момент входження другої магнітомодуляційної головки 8 у вузьку зону центра магнітної мітки сигнали на її сигнальних обмотках 11-14 відсутні, другий та третій одновібратори вимкнені, сигнали на входах елемента АБО 57 відсутні. При цьому на виході елемента НІ 58 з'являється логічна «1», яка по другому входу елемента І 59 дозволяє передавати інформаційні сигнали з першого резистора 48 на вихідну шину 60. Після закінчення зчитування магнітного поля мітки пристрій установлюється у вихідне положення. Пропонована корисна модель забезпечить високу точність зчитування центрів магнітних міток. 5 Комп’ютерна верстка Л. Купенко 64137 6 Підписне Тираж 23 прим. Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
